Описание продукта

CDL (F) Вертикальный многоступенчатый центробежный насос из нержавеющей стали

Основная цель

CDL/CDLF — это многофункциональный продукт, который может транспортировать различные среды, от водопроводной воды до промышленных жидкостей, адаптированных к различным температурам, расходам и давлению, CDL для некоррозионных жидкостей и CDLF для легкокоррозионных жидкостей.

Водоснабжение: фильтрация и подача воды на водоочистных сооружениях, водоснабжение на водоочистных сооружениях, наклонных компетентных, высотных зданиях.

Промышленное усиление: система технологического водоснабжения, система очистки, система мойки под высоким давлением, система пожаротушения.

Промышленная перекачка жидкостей: системы воздушного охлаждения и кондиционирования, системы подачи и конденсации котлов, оборудование, кислоты и щелочи.

Водоподготовка: система ультрафильтрации, система обратного осмоса, система дистилляции, сепаратор, бассейн.

Орошение: орошение сельскохозяйственных угодий, орошение, капельное орошение.

Условия эксплуатации

Температура жидкости: постоянная температура от - 15°С до +70°С.

Тип горячей воды - от 15°С до +120°С

Температура окружающей среды: максимум + 40°С.

Высота над уровнем моря: до 1000 м.

Делает

CDL/CDLF - несамопотребляющийся вертикальный многоступенчатый центробежный насос, смонтированный в стандартном двигателе, ось двигателя соединена непосредственно с осью насоса через муфту головки насоса, упорный болт фиксирует напорный цилиндр, переливной элемент между головкой насоса и выходной частью, вход и выход насоса расположены на одной прямой на одной прямой на одной прямой на одной прямой на одной прямой на одной и той же прямой на одной и той же прямой на одной и той же прямой на одной и той же прямой на одной и той же прямой на одной и той же прямой на одной и той же прямой на одной и той же прямой на одной и той же прямой на одной насосной сутки; Насос можно настроить в соответствии с потребностями интеллектуального защитного устройства, сухого вращения насоса, отсутствия фазы, перегрузки и т.д. Эффективная защита.

Мотор:

Электродвигатель полностью закрытый, двухполюсный стандартный двигатель воздушного охлаждения.

Класс защиты: IP55

Класс изоляции: f

Стандартное напряжение: 50 Гц: x220–230/240 В.

3х200-220/346-380В

3х220-240/380-415В

3х380-415В

Типичное описание

CDL, CDLF2, 4,8,12, 15,20

КДЛ Ф 8 - 2 / 1

① cdl: легкий вертикальный многоступенчатый центробежный насос.

② F: проточный элемент – нержавеющая сталь 304 или 316L (обычный тип).

③ 8: номинальный расход м³/ч

④ 2: Ряды

⑤ 1: Размер рабочего колеса

CDL, CDLF32,42,65

КДЛ Ф 32 - 10 - 2

① cdl: легкий вертикальный многоступенчатый центробежный насос.

② F: проточный элемент – нержавеющая сталь 304 или 316L (обычный тип).

③ 32: номинальный расход м³/ч.

④ 10: Серия × 10

⑤ 2: Размер рабочего колеса

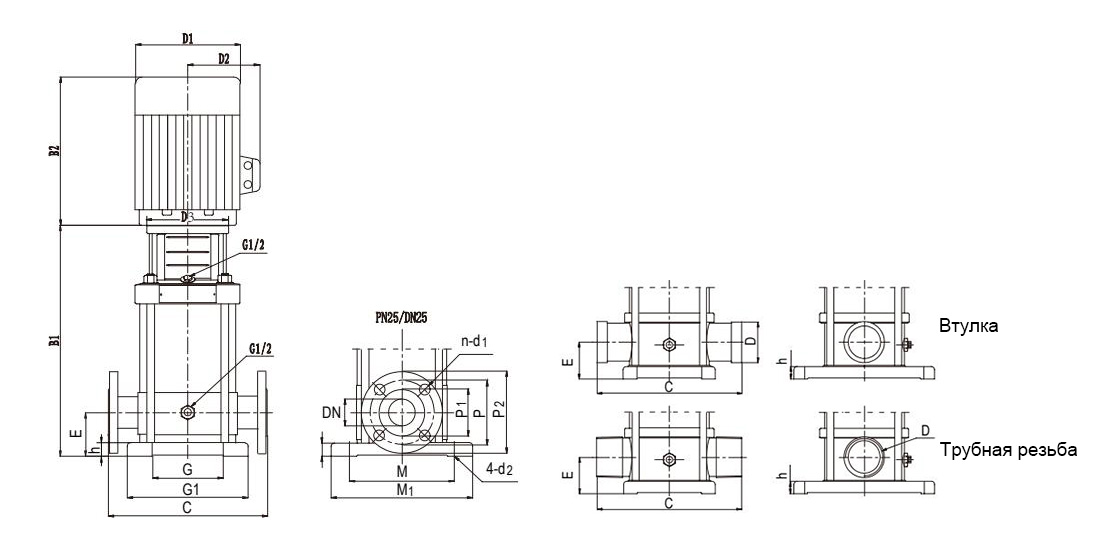

CDL (F) Установочный размер насоса

Тип/размер насоса		CD/CDLF
		1	2	3	4	5	8	10	12	15	16	20	32	42	65	85	120	150	200
Круглый фланец	DN	25			32		40		50				65	80	100		125		150
	П1	60					80						107	120	150		175		203
	P	85			100		110		125				145	160	180		220		250
	П2	115			140		150		165				185	200	220		270		300
	Н-Д1	4-F14			4-F18								8-F18				8-Ф28
	C	250					280		300				320	365		380	380		490
	E	75					80		90				105	140			180		200
	h	32					25		35				30	45			40		40
	Номинальное давление	Ру25											ПН25-40		PN16		ПН25-40
патрубок	D	42					60
	C	210					260
	E	50					80		90
	h	20					25		35
Труборез	D	ЗГ1¼					ЗГ2
	C	210					260

	E	50					80		90

	h	20					25		35

Поясничный фланец	D	Г1			G1¼		G1½
	C	162					200
	E	50					80
	h	20					25
	P	75					100
	Н-Д1	2-М10х40					2-М12×45
	k	22
Размер нижнего соединения	G	100					130						170	190		199	275		385
	Г1	150					199						225	245		255	340		460


	M	180					215						240	266		280	380		500

	М1	210					247						298	330		348	472		600
	Д2	13					14										18		20

Технические параметры

Тип	Развозной автомобиль	Номинальное потребление	Номинальное давление	Размер (мм)					Масса
Тип	(кВт)	（м³/ч）	(м)	Б1	Б2	Б1+Б2	Д1	Д2	(кг)
КДЛ(Ф)2-2	0.37	2 (Ду25)	15	258	225	483	148	117	24
КДЛ(Ф)2-3	0.37		22	276	225	501	148	117	24
КДЛ(Ф)2-4	0.55		30	294	225	519	148	117	25
КДЛ(Ф)2-5	0.55		37	312	225	537	148	117	26
КДЛ(Ф)2-6	0.75		45	340	245	585	170	142	30
КДЛ(Ф)2-7	0.75		52	358	245	603	170	142	30
КДЛ(Ф)2-9	1.1		67	394	245	639	170	142	33
КДЛ(Ф)2-11	1.1		82	430	245	675	170	142	34
КДЛ(Ф)2-13	1.5		98	476	290	766	190	155	40
КДЛ(Ф)2-15	1.5		112	512	290	802	190	155	42
КДЛ(Ф)2-18	2.2		136	566	290	856	190	155	46
КДЛ(Ф)2-22	2.2		165	638	290	928	190	155	47
КДЛ(Ф)4-2	0.37	4 (ДН32)	15	276	225	501	148	117	22
КДЛ(Ф)4-3	0.55		24	303	225	528	148	117	24
КДЛ(Ф)4-4	0.75		32	340	245	585	170	142	30
КДЛ(Ф)4-5	1.1		40	367	245	612	170	142	32
КДЛ(Ф)4-6	1.1		48	394	245	639	170	142	33
КДЛ(Ф)4-7	1.5		56	431	290	721	190	155	39
КДЛ(Ф)4-8	1.5		64	458	290	748	190	155	40
КДЛ(Ф)4-10	2.2		81	512	290	802	190	155	43
КДЛ(Ф)4-12	2.2		95	566	290	856	190	155	44
КДЛ(Ф)4-14	3		112	630	345	975	197	165	52
КДЛ(Ф)4-16	3		129	684	345	1029	197	165	54
КДЛ(Ф)4-19	4		153	765	345	1120	230	188	56
КДЛ(Ф)8-2	0.75	8 (Ду40)	18	347	245	592	170	142	33
КДЛ(Ф)8-3	1.1		27	377	245	662	170	142	35
КДЛ(Ф)8-4	1.5		36	417	290	707	190	155	42
КДЛ(Ф)8-5	2.2		45	447	290	737	190	155	46
КДЛ(Ф)8-6	2.2		54	477	290	767	190	155	47
КДЛ(Ф)8-8	3		73	547	345	892	197	165	55
КДЛ(Ф)8-10	4		92	607	355	962	230	188	67
КДЛ(Ф)8-12	4		111	667	355	1022	230	188	70
КДЛ(Ф)8-14	5.5		130	747	390	1137	260	208	85
КДЛ(Ф)8-16	5.5		148	807	390	1197	260	208	88
КДЛ(Ф)8-18	7.5		167	867	390	1257	260	208	98
КДЛ(Ф)8-20	7.5		186	927	390	1317	260	208	99

Тип	Развозной автомобиль	Номинальное потребление	Номинальное давление	Размер (мм)					Масса
Тип	（ кВт ）	（ м³/ч ）	(м)	Б1	Б2	Б1+Б2	Д1	Д2	(кг)
КДЛ(Ф)12-2	1.5	12 （DN50）	20	367	290	657	190	155	40
КДЛ(Ф)12-3	2.2		30	397	290	687	190	155	45
КДЛ(Ф)12-4	3		40	437	345	782	197	165	55
КДЛ(Ф)12-5	3		50	467	345	812	197	165	57
КДЛ(Ф)12-6	4		60	497	355	852	230	188	66
КДЛ(Ф)12-7	5.5		70	547	390	937	260	208	77
КДЛ(Ф)12-8	5.5		80	577	390	967	260	208	78
КДЛ(Ф)12-9	5.5		91	607	390	997	260	208	80
КДЛ(Ф)12-10	7.5		101	637	390	1027	260	208	88
КДЛ(Ф)12-12	7.5		121	697	390	1087	260	208	92
КДЛ(Ф)12-14	11		141	845	500	1345	330	255	162
КДЛ(Ф)12-16	11		162	905	500	1405	330	255	167
КДЛ(Ф)12-18	11		183	965	500	1465	330	255	168
КДЛ(Ф)16-2	2.2	16 （DN50）	21.5	397	290	687	190	155	42
КДЛ(Ф)16-3	3		33	452	345	797	197	165	51
КДЛ(Ф)16-4	4		44	497	355	852	230	188	60
КДЛ(Ф)16-5	5.5		55	542	355	897	230	188	62
КДЛ(Ф)16-6	5.5		67	607	390	997	260	208	78
КДЛ(Ф)16-7	5.5		79	652	390	1042	260	208	80
КДЛ(Ф)16-8	7.5		90	697	390	1087	260	208	86
КДЛ(Ф)16-9	7.5		103	742	390	1132	260	208	88
КДЛ(Ф)16-10	11		114	875	500	1375	330	255	166
КДЛ(Ф)16-12	11		138	965	500	1465	330	255	170
КДЛ(Ф)16-14	15		160	1055	500	1555	330	255	173
КДЛ(Ф)16-14	15		160	1055	500	1555	330	255	173
КДЛ(Ф)20-2	2.2	20 （DN50）	23	397	290	687	190	155	42
КДЛ(Ф)20-3	4		35	452	355	807	230	188	58
КДЛ(Ф)20-4	5.5		47	517	390	907	230	208	74
КДЛ(Ф)20-5	5.5		58	562	390	952	260	208	75
КДЛ(Ф)20-6	7.5		70	607	390	997	260	208	84
КДЛ(Ф)20-7	7.5		82	652	390	1042	260	208	86
КДЛ(Ф)20-8	11		94	785	500	1285	330	255	157
КДЛ(Ф)20-10	11		118	875	500	1375	330	255	162
КДЛ(Ф)20-12	15		142	965	500	1465	330	255	176
КДЛ(Ф)20-14	15		166	1055	500	1555	330	255	178
КДЛ(Ф)20-17	18.5		202	1190	500	1740	330	255	201
КДЛ(Ф)32-10-1	1.5	32 （DN65）	9	505	290	795	190	155	71

КДЛ(Ф)32-10	2.2		13	505	290	795	190	155	71
КДЛ(Ф)32-20-2	3.0		20	575	315	890	197	165	84
КДЛ(Ф)32-20	4.0		27	575	335	910	230	188	84

Тип	Развозной автомобиль	Номинальное потребление	Номинальное давление	Размер (мм)					Масса
Тип	（ кВт ）	（ м³/ч ）	(м)	Б1	Б2	Б1+Б2	Д1	Д2	(кг)
КДЛ(Ф)32-30-2	5.5	32 （DN65）	33	645	430	1075	260	208	95
КДЛ(Ф)32-30	5.5		40	645	430	1075	260	208	95
КДЛ(Ф)32-40-2	7.5		46	715	430	1145	260	208	104
КДЛ(Ф)32-40	7.5		53	715	430	1145	260	208	104
КДЛ(Ф)32-50-2	11		60	890	490	1380	330	255	174
КДЛ(Ф)32-50	11		67	890	490	1380	330	255	174
КДЛ(Ф)32-60-2	11		74	960	490	1450	330	255	178
КДЛ(Ф)32-60	11		81	960	490	1450	330	255	178
КДЛ(Ф)32-70-2	15		88	1030	490	1520	330	255	190
КДЛ(Ф)32-70	15		95	1030	490	1520	330	255	190
КДЛ(Ф)32-80-2	15		102	1100	490	1590	330	255	194
КДЛ(Ф)32-80	15		109	1100	490	1590	330	255	194
КДЛ(Ф)32-90-2	18.5		117	1170	550	1720	330	255	220
КДЛ(Ф)32-90	18.5		124	1170	550	1720	330	255	220
КДЛ(Ф)32-100-2	18.5		131	1240	550	1790	330	255	224
КДЛ(Ф)32-100	18.5		138	1240	550	1790	330	255	224
КДЛ(Ф)32-110-2	22		146	1310	590	1900	360	255	261
КДЛ(Ф)32-110	22		153	1310	590	1900	360	255	261
КДЛ(Ф)32-120-2	22		160	1380	590	1970	360	285	265
КДЛ(Ф)32-120	22		167	1380	590	1970	360	285	265
КДЛ(Ф)32-130-2	30		174	1450	660	2110	400	310	330
КДЛ(Ф)32-130	30		181	1450	660	2110	400	310	330
КДЛ(Ф)32-140-2	30		189	1520	660	2180	400	310	337
КДЛ(Ф)32-140	30		196	1520	660	2180	400	310	337
КДЛ(Ф)42-10-1	3.0	42 （DN80）	16	561	315	876	197	165	86
КДЛ(Ф)42-10	4.0		20	561	335	896	230	188	92
КДЛ(Ф)42-20-2	5.5		32	641	430	1071	260	208	102
КДЛ(Ф)42-20	7.5		41	641	430	1071	260	208	107
КДЛ(Ф)42-30-2	11		52	826	490	1316	330	255	175
КДЛ(Ф)42-30	11		61	826	490	1316	330	255	175
КДЛ(Ф)42-40-2	15		73	906	490	1396	330	255	187
КДЛ(Ф)42-40	15		81	906	490	1396	330	255	187
КДЛ(Ф)42-50-2	18.5		93	986	550	1536	330	255	208
КДЛ(Ф)42-50	18.5		101	986	550	1536	330	255	208
КДЛ(Ф)42-60-2	22		113	1066	590	1656	360	285	251
КДЛ(Ф)42-60	22		122	1066	590	1656	360	285	251
КДЛ(Ф)42-70-2	30		134	1146	660	1806	400	310	315
КДЛ(Ф)42-70	30		142	1146	660	1806	400	310	315
КДЛ(Ф)42-80-2	30		154	1226	660	1886	400	310	319
КДЛ(Ф)42-80	30		162	1226	660	1886	400	310	319

Тип	Развозной автомобиль	Номинальное потребление	Номинальное давление	Размер (мм)					Масса
Тип	（ кВт ）	（ м³/ч ）	(м)	Б1	Б2	Б1+Б2	Д1	Д2	(кг)
КДЛ(Ф)42-90-2	30	42 （DN80）	174	1306	660	1966	400	310	323
КДЛ(Ф)42-90	37		183	1306	660	1966	400	310	343
КДЛ(Ф)42-100-2	37		194	1386	660	2046	400	310	347
КДЛ(Ф)42-100	37		203	1386	660	2046	400	310	347
КДЛ(Ф)42-110-2	45		217	1466	700	2166	450	345	413
КДЛ(Ф)42-110	45		225	1466	700	2166	450	345	413
КДЛ(Ф)42-120-2	45		238	1546	700	2246	450	345	417
КДЛ(Ф)42-120	45		247	1546	700	2246	450	345	417
КДЛ(Ф)42-130-2	45		259	1626	700	2326	450	345	421
КДЛ(Ф)65-10-1	4	65 （DN100）	13	561	335	896	230	188	105
КДЛ(Ф)65-10	5.5		20	561	430	991	260	208	110
КДЛ(Ф)65-20-2	7.5		26	644	430	1074	260	208	120
КДЛ(Ф)65-20-1	11		33	754	490	1244	330	255	155
КДЛ(Ф)65-20	11		40	754	490	1244	330	255	155
КДЛ(Ф)65-30-2	15		46	836	490	1326	330	255	195
КДЛ(Ф)65-30-1	15		53	836	490	1326	330	255	195
КДЛ(Ф)65-30	18.5		60	836	550	1386	330	255	205
КДЛ(Ф)65-40-2	18.5		66	919	550	1469	330	255	208
КДЛ(Ф)65-40-1	22		73	919	590	1509	360	285	260
КДЛ(Ф)65-40	22		80	919	590	1509	360	285	260
КДЛ(Ф)65-50-2	30		88	1001	660	1661	400	310	345
КДЛ(Ф)65-50-1	30		95	1001	660	1661	400	310	345
КДЛ(Ф)65-50	30		102	1001	660	1661	400	310	345
КДЛ(Ф)65-60-2	30		110	1084	660	1744	400	310	350
КДЛ(Ф)65-60-1	37		117	1084	660	1744	400	310	370
КДЛ(Ф)65-60	37		124	1084	660	1744	400	310	370
КДЛ(Ф)65-70-2	37		132	1166	660	1826	500	310	375
КДЛ(Ф)65-70-1	37		139	1166	660	1826	400	310	375
КДЛ(Ф)65-70	45		146	1166	700	1866	440	310	435
КДЛ(Ф)65-85-2	45		154	1248	700	1948	460	340	440
КДЛ(Ф)65-85-1	45		161	1248	700	1948	460	340	440
КДЛ(Ф)85-10-1	5.5	85 （DN100）	14	571	430	1001	260	208	120
КДЛ(Ф)85-10	7.5		20	571	430	1001	260	208	122
КДЛ(Ф)85-20-2	11		30	773	490	1263	330	255	165
КДЛ(Ф)85-20	15		41	773	490	1263	330	255	198
КДЛ(Ф)85-30-2	18.5		52	865	550	1415	330	255	212
КДЛ(Ф)85-30	22		64	865	590	1455	360	285	265
КДЛ(Ф)85-40-2	30		75	957	660	1617	400	310	348
КДЛ(Ф)85-40	30		86	957	660	1617	400	310	348
КДЛ(Ф)85-50-2	37		98	1049	660	1709	400	310	375

Тип	Развозной автомобиль	Номинальное потребление	Номинальное давление	Размер (мм)					Масса
Тип	(кВт)	(м³ч)	(м)	Б1	Б2	Б1+Б2	Д1	Д2	(кг)
КДЛ(Ф)85-50	37	85 (Ду100)	110	1049	660	1709	400	310	375
КДЛ(Ф)85-60-2	45		122	1141	700	1841	460	340	438
КДЛ(Ф)85-60	45		134	1141	700	1841	460	340	438
КДЛ(Ф)120-10	11	120 (Ду125)	18.5	840	490	1330	330	255	230
КДЛ(Ф)120-20-2	15		28.5	1000	490	1490	330	255	245
КДЛ(Ф)120-20-1	18.5		34.5	1000	550	1550	330	255	250
КДЛ(Ф)120-20	22		40	1000	590	1590	360	285	285
КДЛ(Ф)120-30-2	30		49	1160	660	1820	400	310	360
КДЛ(Ф)120-30-1	30		55.5	1160	660	1820	400	310	360
КДЛ(Ф)120-30	30		61	1160	660	1820	400	310	360
КДЛ(Ф)120-40-2	37		69	1320	660	1980	400	310	400
КДЛ(Ф)120-40-1	37		76	1320	660	1980	400	310	400
КДЛ(Ф)120-40	45		81	1320	700	2020	460	340	460
КДЛ(Ф)120-50-2	45		90	1480	700	2180	460	340	470
КДЛ(Ф)120-50-1	45		97	1480	700	2180	460	340	470
КДЛ(Ф)120-50	55		101.5	1510	770	2280	540	370	575
КДЛ(Ф)120-60-2	55		110	1670	770	2440	540	370	585
КДЛ(Ф)120-60-1	55		118	1670	770	2440	540	370	585
КДЛ(Ф)120-60	75		123	1670	845	2515	580	410	705
КДЛ(Ф)120-70-2	75		130	1830	845	2675	580	410	715
КДЛ(Ф)120-70-1	75		137.5	1830	845	2675	580	410	715
КДЛ(Ф)120-70	75		145	1830	845	2675	580	410	715
КДЛ(Ф)150-10-1	11	150 (Ду125)	12.5	840	490	1330	330	255	230
КДЛ(Ф)150-10	15		18.5	840	490	1330	330	255	235
КДЛ(Ф)150-20-2	18.5		27.5	1000	550	1550	330	255	250
КДЛ(Ф)150-20-1	22		35	1000	590	1590	360	285	295
КДЛ(Ф)150-20	30		40	1000	660	1660	400	310	350
КДЛ(Ф)150-30-2	30		49	1160	660	1820	400	310	360
КДЛ(Ф)150-30-1	37		56	1160	660	1820	400	310	360
КДЛ(Ф)150-30	37		63	1160	660	1820	400	310	385
КДЛ(Ф)150-40-2	45		70.5	1320	700	2020	460	340	460
КДЛ(Ф)150-40-1	45		77	1320	700	2020	460	340	460
КДЛ(Ф)150-40	55		84	1350	770	2120	540	370	560
КДЛ(Ф)150-50-2	55		92	1510	770	2280	540	370	570
КДЛ(Ф)150-50-1	75		99	1510	845	2355	580	410	690
КДЛ(Ф)150-50	75		106.5	1510	845	2355	580	410	690
КДЛ(Ф)150-60-2	75		112	1670	845	2515	580	410	700
КДЛ(Ф)150-60-1	75		120.5	1670	845	2515	580	410	700
КДЛ(Ф)150-60	75		130	1670	845	2515	580	410	700

Горячие Теги: CDL (F) Вертикальный многоступенчатый центробежный насос из нержавеющей стали, Китай, производитель, поставщик, завод, индивидуальный, качество, последние продажи, в наличии, бренды, CE, TaIZHOU
