В мире промышленного приборостроения немногие инструменты являются столь же вездесущими и важными, какманометр. На протяжении более двух десятилетий,ДЗЭН Машинеринаходится на переднем крае разработки и производства решений для точного измерения давления. Надежный манометр – это не просто аксессуар; это фундаментальный компонент безопасности системы, эффективности процессов и долговечности оборудования. Независимо от того, контролируете ли вы гидравлические системы, установки HVAC, линии химической обработки или сети сжатого воздуха, выбор правильного манометра имеет первостепенное значение. В этом руководстве подробно рассматриваются технические характеристики, области применения и ключевые аспекты, определяющие превосходный манометр, подчеркивая инженерное совершенство, заложенное в каждый прибор ZEN Machinery.
По своей сути манометр преобразует давление жидкости или газа в механическое смещение, которое затем отображается в виде показаний на калиброванном циферблате. Наиболее распространенным типом является манометр с трубкой Бурдона, известный своей простотой, долговечностью и точностью. Когда давление попадает в трубку, изогнутая трубка слегка выпрямляется. Это движение передается через рычажный и зубчатый механизм (движение) для вращения указателя по шкале. В состав этих основных компонентов манометров ZEN Machinery входят высококачественные материалы, обеспечивающие стабильную работу в сложных условиях, минимизирующие гистерезис и износ с течением времени.
Ассортимент нашей продукции разработан с учетом разнообразных промышленных требований. Ниже приведены критические параметры, определяющие нашу стандартную серию.
| Тип элемента | Материал | Диапазон давления (типичный) | Рекомендуемые медиа |
|---|---|---|---|
| C-образная трубка Бурдона | Фосфористая бронза, бериллиевая медь, нержавеющая сталь 316 | от 0 до 1000 бар / от 0 до 15 000 фунтов на квадратный дюйм | Незасоряющиеся жидкости, газы, воздух |
| Спиральная трубка Бурдона | Нержавеющая сталь 316, легированная сталь | от 0 до 1600 бар / от 0 до 25 000 фунтов на квадратный дюйм | Газы высокого давления, гидравлические жидкости |
| Диафрагма | Нержавеющая сталь 316L, Hastelloy C, монель, тантал | От 0 до 40 бар / от 0 до 600 фунтов на квадратный дюйм (низкое давление) | Вязкие, загрязненные или сильнокоррозионные среды |
| Капсула | Фосфористая бронза, нержавеющая сталь 316L | От 0 до 2,5 бар / от 0 до 30 фунтов на квадратный дюйм (очень низкое давление) | Сухие газы, воздух |
Вопрос: Как выбрать правильный диапазон давления для моего применения?
А:В идеале рабочее давление должно находиться в пределах от 25% до 75% полного диапазона манометра. Это обеспечивает оптимальную точность и снижает нагрузку на внутренний механизм, продлевая срок службы манометра. Например, если ваша система работает при давлении 150 фунтов на квадратный дюйм, манометр с диапазоном 0–300 фунтов на квадратный дюйм более подходит, чем манометр с диапазоном 0–500 фунтов на квадратный дюйм. Никогда не выбирайте манометр, нормальное рабочее давление которого находится на самом верху шкалы. Эксперты ZEN Machinery могут помочь подобрать идеальный ассортимент для вашего процесса.
Вопрос: В чем разница между манометрами, заполненными глицерином, и сухими (незаполненными) манометрами?
А:Манометры, заполненные глицерином (обычно чистый глицерин 99,7%), содержат вязкую жидкость, окружающую механизм. Эта жидкость гасит вибрацию и пульсацию, защищая зубчатую передачу от износа и предотвращая дрожание указателя, что приводит к более легкому считыванию показаний и увеличению срока службы в динамичных средах. Сухие манометры подходят для стабильных, непульсирующих систем давления. ZEN Machinery предлагает оба типа: наши заполненные манометры имеют герметичную камеру для жидкости и гибкую диафрагму, компенсирующую тепловое расширение.
Вопрос: В моем процессе используются агрессивные среды, такие как хлор, кислоты или соленая вода. Какой манометр мне следует использовать?
А:Для агрессивных сред выбор материала деталей, контактирующих с рабочей средой, имеет решающее значение. Стандартной трубки Бурдона из нержавеющей стали может быть недостаточно. ZEN Machinery рекомендует манометры с мембранными разделителями (также называемыми химическими уплотнениями или изоляторами). Диафрагма, изготовленная из таких материалов, как хастеллой, тантал или нержавеющая сталь с тефлоновым покрытием, изолирует коррозионную среду от трубки Бурдона манометра, которую затем можно заполнить совместимой системной жидкостью, например силиконовым маслом. Такая установка обеспечивает точные измерения, обеспечивая при этом максимальную защиту манометра.
Вопрос: Что означает «класс точности» и какой мне нужен?
А:Класс точности (например, 1,0, 1,6, 2,5) определяет максимально допустимую погрешность в процентах от диапазона полной шкалы. Манометр класса 1,6 с диапазоном 0–100 бар имеет максимальную погрешность ±1,6 бар по всей шкале. Более высокая точность (меньшее число) требуется для критически важных приложений управления, тестирования или измерения энергии. Для общего промышленного мониторинга класс 1.6 является надежным стандартом. ZEN Machinery предлагает манометры от экономичного класса 2,5 до класса точности 0,5 для лабораторного использования.
Вопрос: Как часто следует калибровать или заменять манометр?
А:Частота калибровки зависит от критичности применения, условий эксплуатации (вибрация, температурные циклы, пульсация) и требуемой точности. Общей рекомендацией является ежегодная калибровка для большинства промышленных применений. Однако манометры, работающие в тяжелых условиях или в критически важных для безопасности приложениях, могут нуждаться в полугодовых или ежеквартальных проверках. Признаками необходимости замены являются застревание указателя, беспорядочное движение, невозможность возврата к нулю, физическое повреждение или превышение допуска калибровки. Манометры ZEN Machinery рассчитаны на длительный срок службы, но профилактическое обслуживание является ключом к надежным измерениям.
Вопрос: Можно ли установить манометр в любой ориентации?
А:Хотя многие манометры общего назначения можно устанавливать в различных положениях, передовая практика рекомендует устанавливать их так, чтобы циферблат был вертикальным и легко читаемым. Манометры, заполненные жидкостью, необходимо устанавливать вертикально, чтобы предотвратить образование пузырьков воздуха в зоне просмотра. Некоторые специализированные манометры могут иметь ограничения по ориентации, указанные производителем. Всегда учитывайте место расположения для удобства чтения, защиты от вредного воздействия окружающей среды и простоты обслуживания. ZEN Machinery предлагает монтажные аксессуары, такие как демпферы (гасители импульсов) и сифонные трубки (для пара), чтобы обеспечить правильную установку.
Помимо стандартных моделей, ZEN Machinery разрабатывает специализированные манометры для нишевых применений. НашМанометры дифференциального давленияИзмерьте разницу между двумя точками давления, что необходимо для мониторинга фильтра и измерения расхода.Цифровые манометрыпредлагают ЖК-дисплеи высокого разрешения, программируемые выходы (4–20 мА, реле) и возможности регистрации данных. Для экстремальных условий нашиЦельносварные герметичные манометры из нержавеющей сталиобеспечивают максимальную устойчивость к проникновению пыли и влаги (степень защиты IP66/67). Каждый продукт является свидетельством нашей приверженности инновациям и точному удовлетворению потребностей наших клиентов по всему миру.

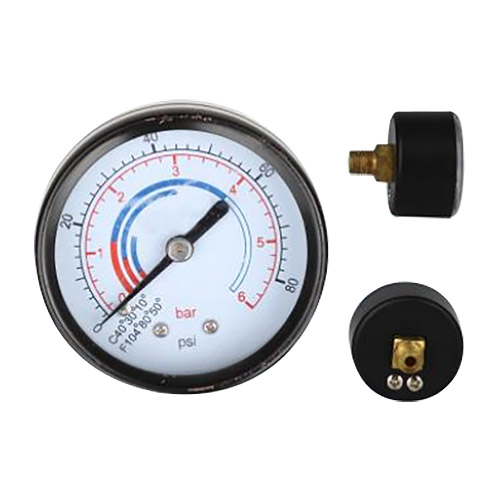

Манометр PG-1 завода ZEN Machinery подходит для машиностроительной и заводской отраслей, а также для сферы услуг в строительстве. Он также подходит для легкой промышленности, требующей демпфирования. Кроме того, этот тип подходит только для газов и жидкостей, не оказывающих агрессивного воздействия на латунную измерительную систему. Манометры серии PG имеют продуманную конструкцию и надежный производственный процесс, поэтому обладают повышенной устойчивостью к вибрации.

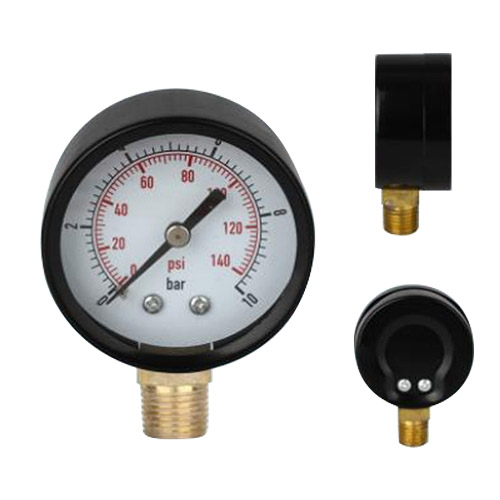

Высококачественный манометр PG - 2 - 50 от завода ZEN Machinery подходит для машиностроительной и заводской промышленности, а также для сферы услуг в строительстве. Он также подходит для легкой промышленности, требующей демпфирования. Кроме того, этот тип подходит только для газов и жидкостей, не оказывающих агрессивного воздействия на латунную измерительную систему. Манометры серии PG имеют продуманную конструкцию и надежный производственный процесс, поэтому обладают повышенной устойчивостью к вибрации.

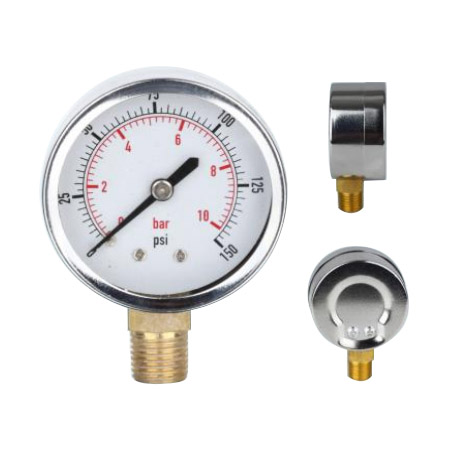

Высококачественный манометр PG-2 - 63 от завода ZEN Machinery подходит для машиностроительной и заводской промышленности, а также для сферы услуг в строительстве. Он также подходит для легкой промышленности, требующей демпфирования. Кроме того, этот тип подходит только для газов и жидкостей, не оказывающих агрессивного воздействия на латунную измерительную систему. Манометры серии PG имеют продуманную конструкцию и надежный производственный процесс, поэтому обладают повышенной устойчивостью к вибрации.

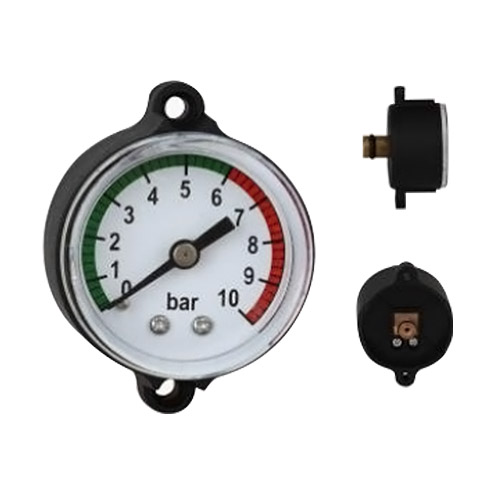

Высококачественный манометр PG 3 от завода ZEN Machinery подходит для машиностроительной и промышленной промышленности, а также для сферы услуг в строительстве. Он также подходит для легкой промышленности, требующей демпфирования. Кроме того, этот тип подходит только для газов и жидкостей, не оказывающих агрессивного воздействия на латунную измерительную систему. Манометры серии PG имеют продуманную конструкцию и надежный производственный процесс, поэтому обладают повышенной устойчивостью к вибрации. Как профессиональный производитель, компания SPX хотела бы предоставить вам высококачественное тепловое реле, которое представляет собой электрический компонент, используемый для защиты двигателя от перегрузки. Он может автоматически отключать электропитание при перегрузке двигателя, тем самым предотвращая повреждение двигателя из-за длительной перегрузки.

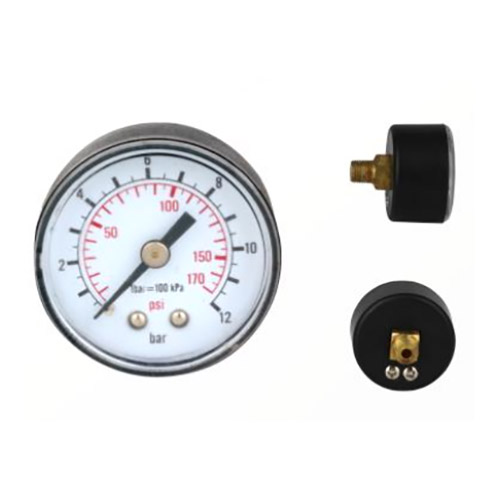

Высококачественный манометр PG 4 от завода ZEN Machinery подходит для машиностроительной и промышленной промышленности, а также для сферы услуг в строительстве. Он также подходит для легкой промышленности, требующей демпфирования. Кроме того, этот тип подходит только для газов и жидкостей, не оказывающих агрессивного воздействия на латунную измерительную систему. Манометры серии PG имеют продуманную конструкцию и надежный производственный процесс, поэтому обладают повышенной устойчивостью к вибрации. Принцип работы Принцип работы теплового реле заключается в том, что ток, протекающий в термоэлемент, выделяет тепло, вызывающее деформацию биметаллической полосы. Когда деформация достигает определенного расстояния, она заставляет шатун действовать, отключая цепь управления и тем самым обеспечивая защиту двигателя от перегрузки.

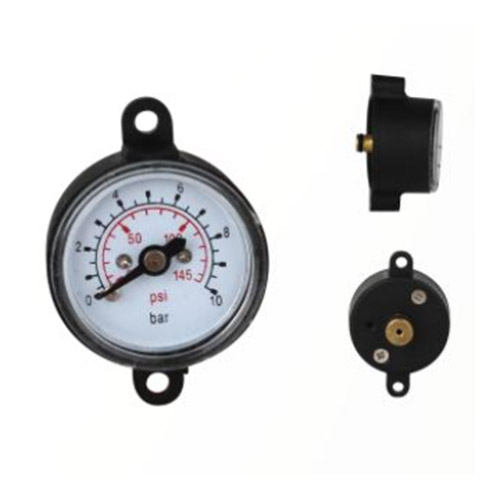

Высококачественный манометр PG 5 от завода ZEN Machinery подходит для машиностроительной и промышленной промышленности, а также для сферы услуг в строительстве. Он также подходит для легкой промышленности, требующей демпфирования. Кроме того, этот тип подходит только для газов и жидкостей, не оказывающих агрессивного воздействия на латунную измерительную систему. Манометры серии PG имеют продуманную конструкцию и надежный производственный процесс, поэтому обладают повышенной устойчивостью к вибрации.

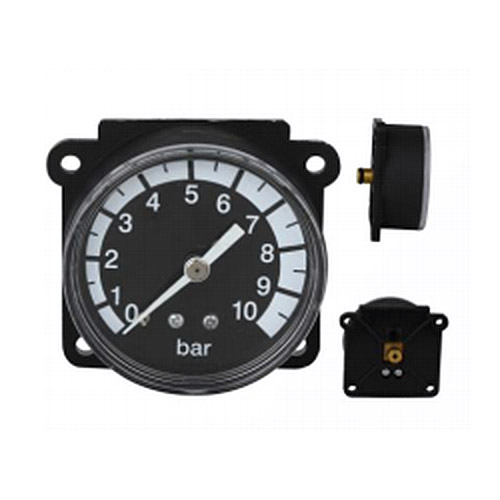

Высококачественный манометр PG 6 от завода ZEN Machinery подходит для машиностроительной и промышленной промышленности, а также для сферы услуг в строительстве. Он также подходит для легкой промышленности, требующей демпфирования. Кроме того, этот тип подходит только для газов и жидкостей, не оказывающих агрессивного воздействия на латунную измерительную систему. Манометры серии PG имеют продуманную конструкцию и надежный производственный процесс, поэтому обладают повышенной устойчивостью к вибрации.
