Высокое качество Двойной всасывающий насоспредставляет собой вершину гидротехники, предназначенную для требовательных применений с высоким расходом, где надежность и эффективность не подлежат обсуждению. В отличие от стандартных насосов одинарного всасывания, его отличительной особенностью является рабочее колесо, которое принимает жидкость с обеих сторон одновременно через два противоположных всасывающих отверстия. Этот симметричный дизайн меняет правила игры. Он принципиально уравновешивает осевые гидравлические силы, действующие на рабочее колесо, значительно снижая нагрузки и износ упорных подшипников. Это приводит к исключительной механической стабильности, минимальной вибрации и значительному увеличению срока службы. ВДЗЭН Машинери, мы совершенствовали эту надежную конструкцию на протяжении десятилетий, объединяя материалы премиум-класса и прецизионное производство, чтобы создать насосы, которые устанавливают отраслевые стандарты производительности и долговечности в критически важных системах водоснабжения, ирригации, отопления, вентиляции и кондиционирования, а также в промышленных циркуляционных системах.
Наша флагманская серия DSX воплощает в себе более чем двадцатилетний инженерный опыт. Ниже приведены подробные параметры, определяющие его возможности.
| Компонент | Стандартный материал | Дополнительные/специальные материалы | Особенности конструкции оборудования ZEN |
|---|---|---|---|
| Корпус | Чугун (GG25/EN-GJL-250) | Ковкий чугун, литая сталь, нержавеющая сталь (CF8M/316), бронза | Горизонтальное разделение для удобства обслуживания. Ребристая конструкция обеспечивает дополнительную прочность и снижает вибрацию. |
| Рабочее колесо | Бронза (CuSn12) | Нержавеющая сталь (1.4408/316), дуплексная нержавеющая сталь, нирезист | Прецизионно обработанный, полностью закрытый и динамически сбалансированный в соответствии с классом ISO 1940 G6.3 для минимальной вибрации. |
| Вал | Нержавеющая сталь (1.4021/420) | Нержавеющая сталь (1.4317/431), углеродистая сталь с покрытием | Увеличенный диаметр для максимальной жесткости. Стандартные втулки вала со стороны жидкости для защиты. |
| Уплотнение вала | Механическое уплотнение (одинарное, картриджного типа) | Двойное механическое уплотнение, сальниковая набивка | Картриджное уплотнение, соответствующее отраслевым стандартам, для легкой замены. Стандартные положения для закалки/промывки для продления срока службы уплотнений. |
| Подшипники | Радиальные шарикоподшипники (эквивалент SKF/FAG) | Радиально-упорные подшипники, Цилиндрические роликоподшипники | Корпус подшипника увеличенного размера со встроенным масляным резервуаром и охлаждающими ребрами. Стандартная смазка консистентной смазкой, дополнительная смазка маслом. |
| Модель | Расход (м³/ч) | Голова (м) | Скорость (об/мин) | Мощность двигателя (кВт) | НПШр (м) | Эффективность (%) |
|---|---|---|---|---|---|---|
| ДСХ 150-400 | 500 | 80 | 1450 | 160 | 3.5 | 86 |
| ДСХ 200-500 | 1000 | 100 | 1450 | 355 | 4.2 | 88 |
| ДСХ 250-600 | 1800 | 120 | 1450 | 710 | 5.0 | 89 |
| ДСХ 300-700 | 3000 | 85 | 980 | 900 | 4.0 | 90 |
Вопрос: Какова основная выгоданасос двойного всасыванияпо сравнению с одним всасывающим насосом?
Ответ: Основным преимуществом является осевой гидравлический баланс. В насосе с одним всасыванием перепады давления на рабочем колесе создают значительную осевую силу, которая должна поглощаться упорным подшипником, что приводит к его износу. Крыльчатка насоса двойного всасывания всасывает жидкость равномерно с обеих сторон, уравновешивая эти силы. Это приводит к значительному снижению нагрузки на подшипники, снижению вибрации, повышению механической надежности и увеличению срока службы, что особенно важно в условиях непрерывной работы с высоким расходом.
Вопрос: Как конструкция с двойным всасыванием влияет на NPSH (чистый положительный напор на всасывании)?
О: Значительно улучшает характеристики NPSH. Поскольку общий поток разделен на два впускных канала, скорость жидкости, поступающей с каждой стороны рабочего колеса, снижается примерно вдвое по сравнению с одним впускным насосом той же производительности. Поскольку требуемый NPSHr (NPSHr) сильно зависит от скорости на входе, эта конструкция по своей сути обеспечивает гораздо более низкий NPSHr. Это дает разработчикам системы большую гибкость, позволяет размещать насос дальше от источника жидкости и, что наиболее важно, радикально снижает риск кавитации, которая является основной причиной повреждения рабочего колеса и потери эффективности.
Вопрос: Насосы двойного всасывания сложнее или дороже обслуживать?
О: Не обязательно. Такие насосы, как серия ZEN Machinery DSX с горизонтально разъемным корпусом, разработаны для простоты обслуживания. Доступ ко всему вращающемуся узлу (крыльчатка, вал, подшипники) можно получить и снять, просто подняв верхнюю половину корпуса, не нарушая при этом всасывающий и нагнетательный трубопроводы и не перемещая двигатель. Это сокращает время простоя во время осмотра или ремонта. Хотя первоначальные инвестиции могут быть выше, чем у некоторых одноступенчатых насосов, резкое снижение частоты технического обслуживания и затрат благодаря сбалансированной работе и прочной конструкции приводит к снижению общей стоимости владения на протяжении всего срока службы насоса.
Вопрос: Для каких применений наиболее подходят насосы двойного всасывания?
Ответ: Они являются «рабочими лошадками» для перекачки больших объемов чистых или слегка загрязненных жидкостей. Основные области применения включают: муниципальные сети водоснабжения и распределения, крупные ирригационные и дренажные системы, циркуляцию охлаждающей воды на электростанциях и промышленных объектах, системы кондиционирования и централизованного отопления/охлаждения (охлажденная и конденсаторная вода), промышленное технологическое водоснабжение и забор сырой воды для очистных сооружений. Они идеальны там, где требования к системе высоки, а непрерывность работы имеет первостепенное значение.
Вопрос: Что означает «горизонтальное разделение» и «вертикальное разделение» и что мне выбрать?
A: Это относится к плоскости, в которой разделен корпус насоса. Корпус с горизонтальным разъемом (используется в большинстве насосов двойного всасывания ZEN Machinery) разделяет корпус на верхнюю и нижнюю половины вдоль центральной линии вала. Это обеспечивает полный доступ к внутренним компонентам. Вертикально разъемный корпус (или осевой разъем) разделяет корпус спереди и сзади параллельно валу. Конструкция с горизонтальным разъемом обычно предпочтительна для более крупных насосов, поскольку она значительно упрощает обслуживание и проверку. Конструкции с вертикальным разъемом часто более компактны и могут использоваться там, где пространство крайне ограничено, но для обслуживания обычно требуется отсоединение трубопроводов.
Вопрос: Могут ли насосы двойного всасывания ZEN Machinery перекачивать другие жидкости, кроме воды?
О: Да, при соответствующем выборе материала. В то время как стандартные модели рассчитаны на чистую воду, ZEN Machinery предлагает широкие возможности настройки материалов. Для морской воды, солоноватой воды или слабоагрессивных жидкостей мы рекомендуем рабочие колеса и корпуса из нержавеющей стали (316/316L) или дуплексной нержавеющей стали. Для высокотемпературного применения можно использовать такие материалы, как литая сталь. Крайне важно проконсультироваться с нашей командой инженеров относительно точных свойств жидкости (химический состав, температура, содержание твердых веществ), чтобы выбрать правильную металлургию и уплотнительное решение для надежной и долгосрочной эксплуатации.
Вопрос: Как мне убедиться, что я выбрал правильный размер и модель для своего приложения?
О: Для правильного выбора необходимы точные системные данные. Ключевые параметры, которые вам необходимо определить: требуемый расход (в м³/ч или галлонах в минуту), требуемый общий напор (в метрах или футах с учетом статического подъема и всех потерь на трение в трубах), доступный NPSH (доступный чистый положительный напор на всасывании) на входе насоса, тип и температура жидкости, а также рабочий цикл (непрерывный или прерывистый). Обладая этой информацией, техническая группа ZEN Machinery может проанализировать кривую вашей системы и порекомендовать оптимальную модель и скорость насоса серии DSX для работы в точке наилучшей эффективности (BEP) или вблизи нее, обеспечивая энергоэффективную и надежную работу.

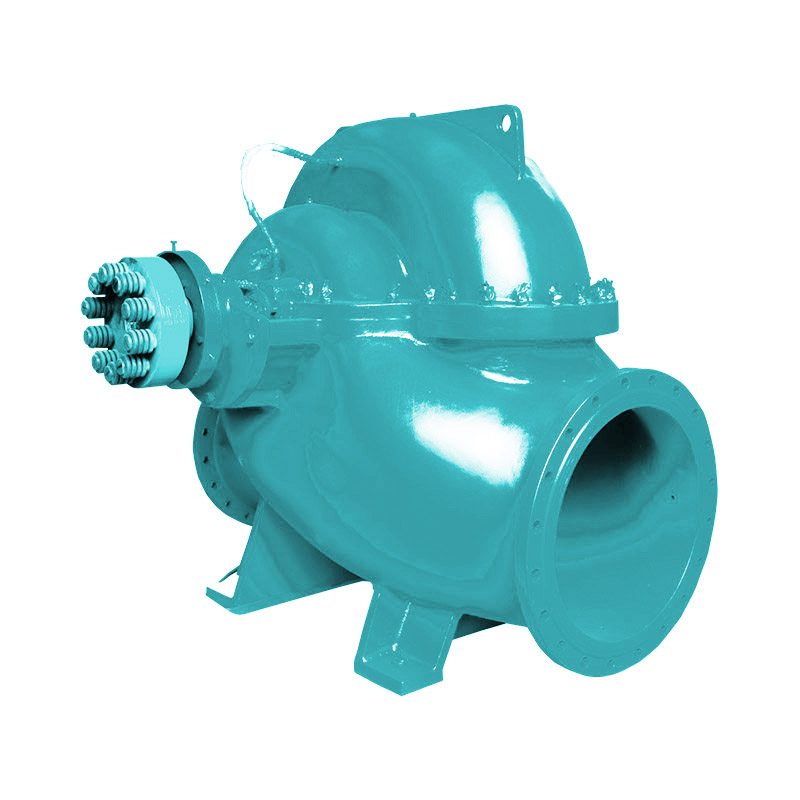

Центробежный насос с разъемным корпусом S — это одноступенчатый горизонтальный центробежный насос двойного всасывания, предназначенный для транспортировки чистой воды и жидкостей с физическими и химическими свойствами, близкими к воде, с максимальной температурой не более 80°C. Он подходит для водоснабжения и дренажа на заводах, шахтах, в городских районах и электростанциях, для дренажа и орошения сельскохозяйственных угодий, а также для различных гидротехнических проектов.

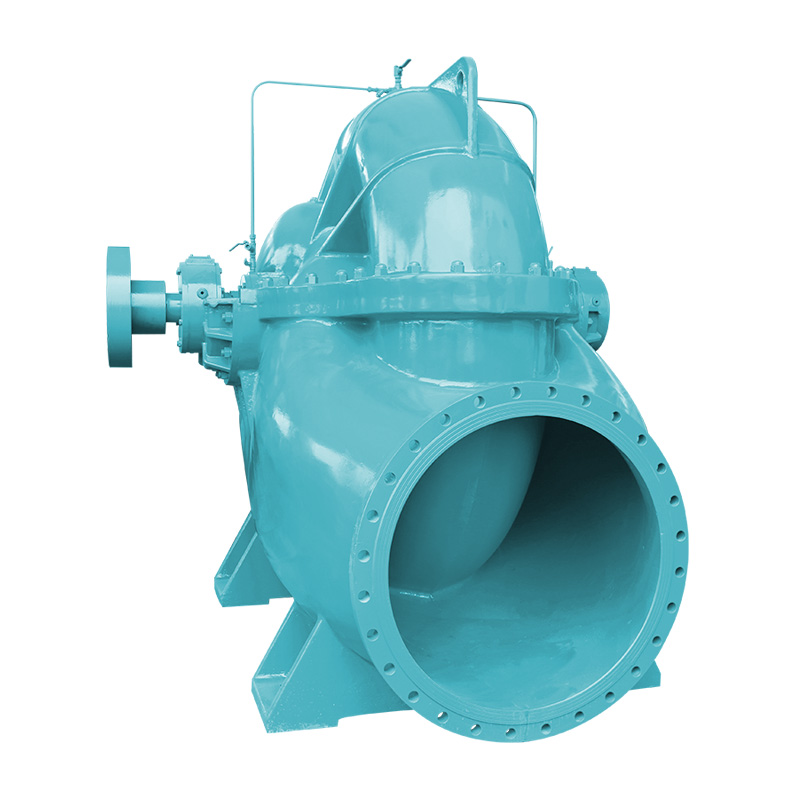

Установка и использованиеНасосы двойного всасывания SLOWN в основном используются для транспортировки чистой воды или жидкостей, имеющих схожие с водой физические и химические свойства, и широко используются в комбинированной транспортировке жидкостей, таких как водопроводные станции, водоснабжение зданий, циркулирующая вода для кондиционирования воздуха, гидроорошение, дренажные насосные станции, электростанции, системы промышленного водоснабжения, системы пожаротушения, судоходство и т. д.

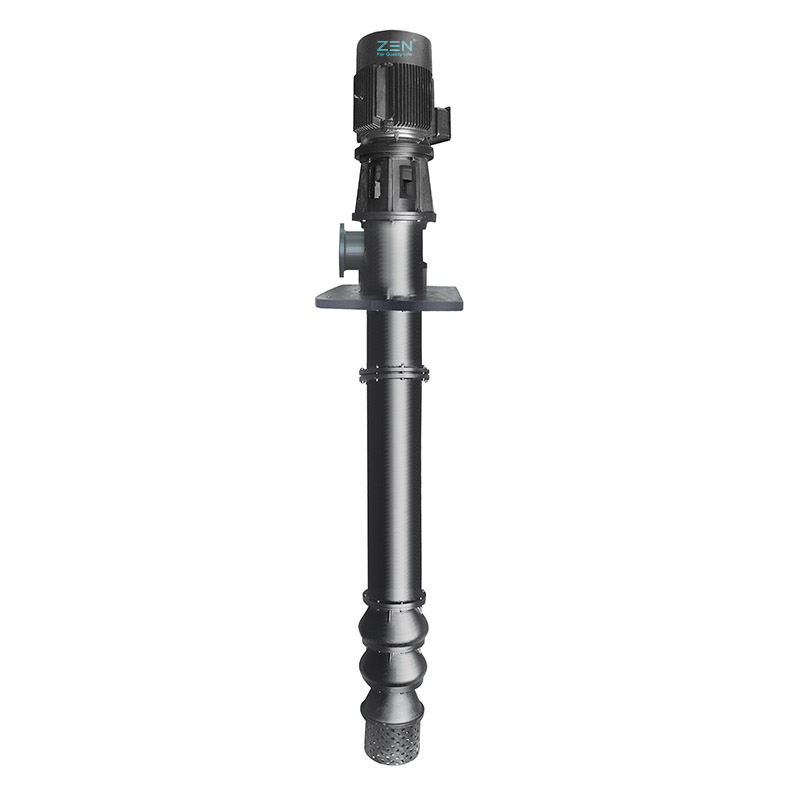

Высококачественный вертикальный турбинный насос LP-T компании ZEN Machinery в основном используется для перекачивания некоррозионных сточных вод или сточных вод с температурой ниже 60°C, взвешенных веществ, не содержащих волокон или измельченных частиц, и содержанием менее 150 мг/л.
