Вертикальный турбинный насос LP-T
  • Вертикальный турбинный насос LP-T Вертикальный турбинный насос LP-T

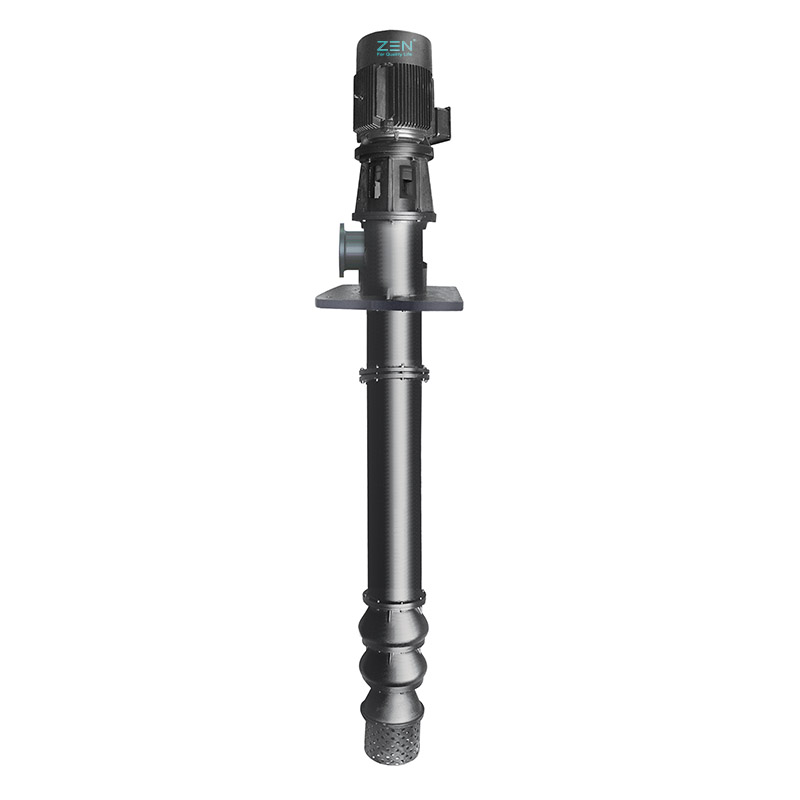

Вертикальный турбинный насос LP-T

Высококачественный вертикальный турбинный насос LP-T компании ZEN Machinery в основном используется для перекачивания некоррозионных сточных вод или сточных вод с температурой ниже 60°C, взвешенных веществ, не содержащих волокон или измельченных частиц, и содержанием менее 150 мг/л.
На базе длинных вертикальных дренажных насосов низкого давления. Тип ЛПТ также комплектуется корпусом АртМор, содержащим смазочные материалы для перекачивания сточных вод или сточных вод, содержащих твердые частицы при температуре ниже 60°С, таких как металлолом, мелкий песок, угольная пыль и т.п.
Длинноосные вертикальные дренажные насосы Lpy(t) широко используются в таких областях, как коммунальное строительство, металлургия, химия, производство бумаги, водоснабжение, электростанции, сельское хозяйство и водное хозяйство.

Отправить запрос

Описание продукта

LP-T Vertical Turbine Pump

Применение стандартов

ГБ/Т5657 Технические условия центробежных насосов кафе III;

Hybrid pump GB / T13008 Technical conditions axial pump.


Область действия

Stream: 8 m3 / h - 60 000 m3 / h

Уровень воды: 3–150 м.

Мощность: 1,5 кВт ~ 3600 кВт


Условия эксплуатации

1. Температура среды не должна превышать 60°С.

2. Среда должна быть нейтральной, значение pH должно находиться в пределах 6,5 ~ 8,5. Если среда не соответствует требованиям, укажите это в заказе.

3. Для насосов низкого давления содержание суспензии в окружающей среде должно быть менее 150 мг/л; Для насосов типа ЛПТ максимальный диаметр твердых частиц в среде должен быть менее 2 мм, а их содержание – менее 2 г/л.

4. Патрубки вертикального турбинного насоса LP-T должны быть подключены снаружи к чистой воде или мыльному раствору для смазки резиновых подшипников. Для двухступенчатых насосов давление смазочного масла должно быть не ниже рабочего давления.

5. Первая ступень насоса должна быть погружена в воду на минимальный уровень выше 0,5 м, как правило, рекомендуется в пределах 2 – 3 м.

6. The tube should be flat.

7. Продвигать глубину скважины или глубину отсутствия насоса в списке заказов.

8. Особые условия эксплуатации определяются договором или техническим соглашением.


Структурные нормы

1. Вход насоса LP (T) должен быть расположен вертикально вниз, а выход должен располагаться горизонтально над или под основанием.

2. Накачивание насосами делится на закрытое и полуоткрытое и регулируется тремя способами: нерегулируемое, полубазонное и полностью регулируемое. Когда крыльчатка полностью погружена в жидкость, подаваемую насосом, вода не требуется.

3. В основу насоса типа LP, насоса LPT добавлена ​​армированная труба корпуса, рабочее колесо выполнено из износостойкого материала, что расширяет сферу применения насоса.

4. Защелка вала рабочего колеса, приводного вала и вала двигателя осуществляется с помощью муфельной гайки.

5. Нанесите водную смазку резиновых подшипников и уплотнений заливной горловины.

6. В электродвигателях обычно используются стандартные трехфазные асинхронные двигатели серии Y, а также по запросу могут быть выбраны трехфазные асинхронные двигатели типа YLB. При сборке двигателя типа Y насос проектируют таким образом, чтобы не допустить переворота насоса.

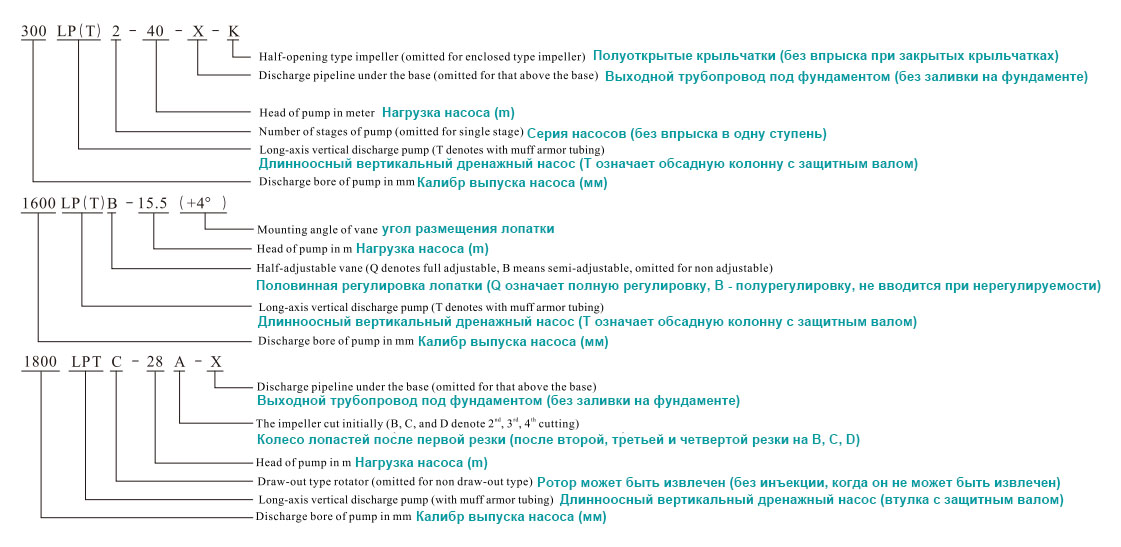

Determination of the model

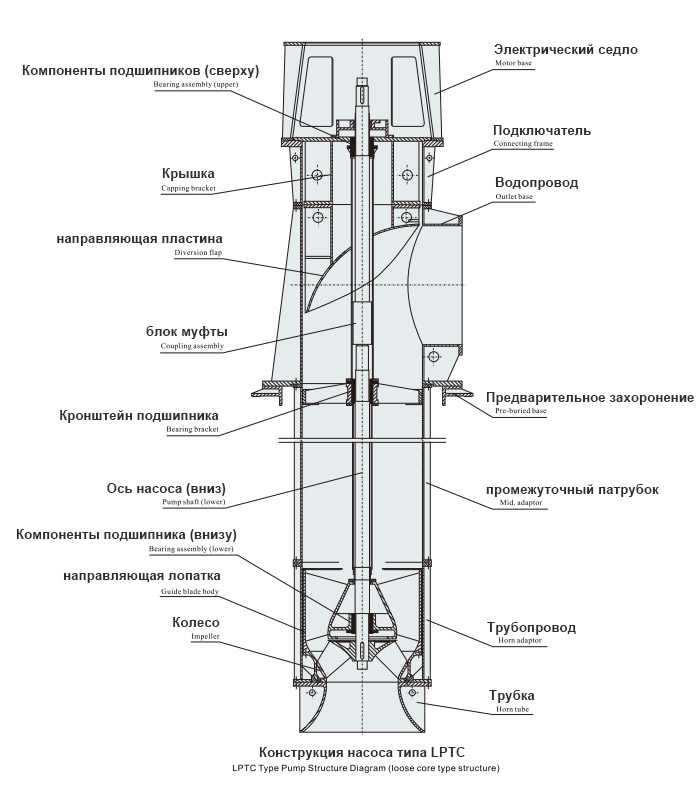

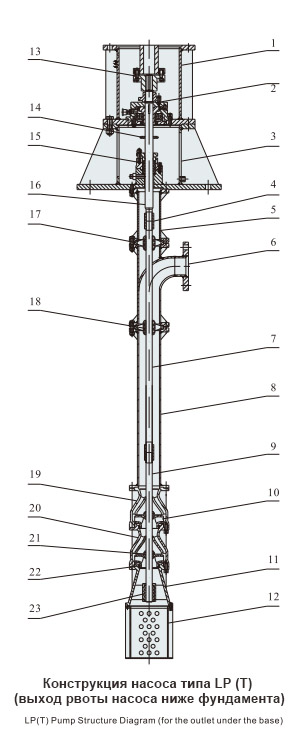

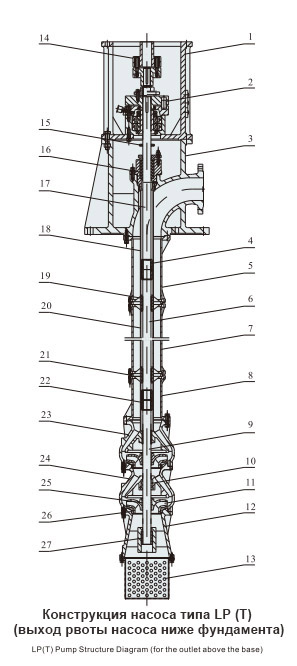

Конструкция насоса Lp(t)

Число Имя
1 Моторная база
2 Mono Proverbial device
3 Базовая розетка
4 Связь
5 The upper ascending pipe
6 Трансмиссионный вал
7 Средний
8 The lower rising pipe
9 Вал крыльчатки
10 Average rubber bearing
11 Рабочее колесо
12 Входная база
13 Сетчатый фильтр
14 Гибкая муфта
15 Буфер
16 Упаковочная печать
17 Вал двигателя
18 Верхняя бронетруба
19 Резиновая опора подшипника
20 Средняя броня
21 Кронштейн
22 Нижняя бронетруба
23 Верхний диверсионный корпус
24 Диверсионный орган
25 Коническая втулка
26 Уплотнительное кольцо
27 Lower rubber bearing

Примечание: При оснащении двигателя YLB устройства обратного сопротивления и компоненты упругой муфты не используются.


Число
 Имя
1 Моторная база
2 Mono Proverbial device
3 Объединенная база
4 Связь
5 The upper ascending pipe
6 Базовая розетка
7 Трансмиссионный вал
8 The lower rising pipe
9 Вал крыльчатки
10 Рабочее колесо
11 Входная база
12 Сетчатый фильтр
13 Гибкая муфта
14 Буфер
15 Упаковочная печать
16 Вал двигателя
17 Кронштейн
18 Резиновая опора подшипника
19 Верхний диверсионный корпус
20 Диверсионный орган
21 Коническая втулка
22 Уплотнительное кольцо
23 Lower rubber bearing

Примечание: При оснащении двигателя YLB устройства обратного сопротивления и компоненты упругой муфты не используются.

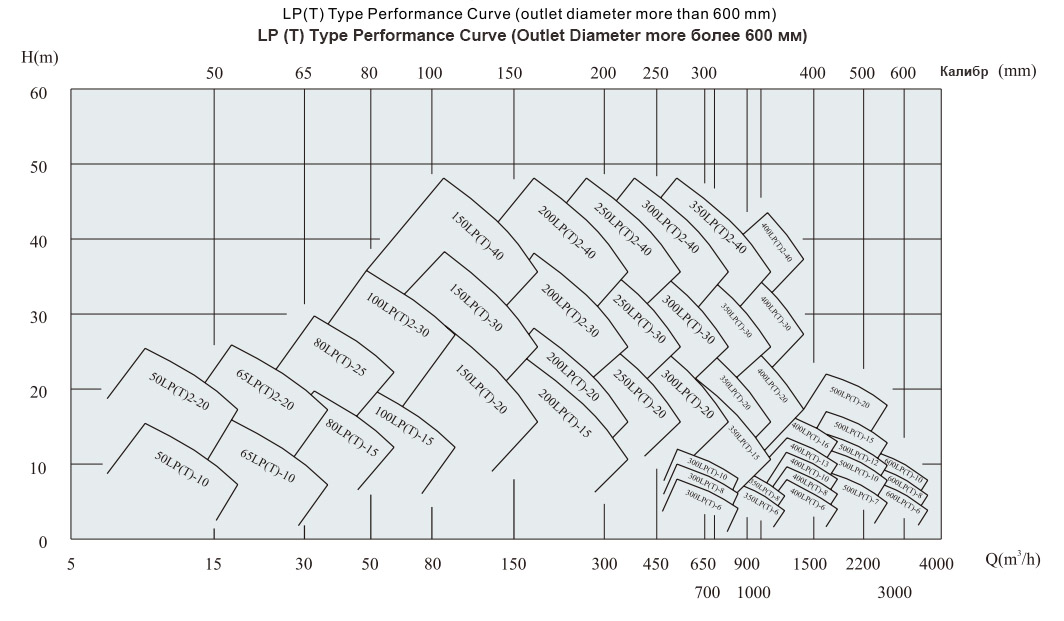

Таблица параметров характеристик насоса типа LP(t)

Число Тип насоса Диаметр выхода (мм) Поток (м³/ч) Голова (м) Скорость (об/мин) Эффективность (%) Мощность двигателя (кВт)
1 50ЛП(Т)-10 50 15 10 2840 50 1.5
2 50ЛП(Т)2-20 20 2870 50 3
3 50ЛП(Т)3-30 30 2890 50 4
4 50ЛП(Т)4-40 40 2890 50 5.5
5 50ЛП(Т)5-50 50 2890 50 7.5
6 50ЛП(Т)6-60 60 2900 50 11
7 50ЛП(Т)7-70 70 2900 50 11
8 50ЛП(Т)8-80 80 2930 50 11
9 50ЛП(Т)9-90 90 2930 50 15
10 50ЛП(Т)10-100 100 2930 50 15
11 65ЛП(Т)-10 65 30 10 2840 55 2.2
12 65ЛП(Т)2-20 20 2890 55 4
13 65ЛП(Т)3-30 30 2890 55 7.5
14 65ЛП(Т)4-40 40 2890 55 11
15 65ЛП(Т)5-50 50 2890 55 11
16 65ЛП(Т)6-60 60 2900 55 15
17 65ЛП(Т)7-70 70 2900 55 15
18 65ЛП(Т)8-80 80 2930 55 18.5
19 65ЛП(Т)9-90 90 2930 55 18.5
20 65ЛП(Т)10-100 100 2930 55 22
21 80ЛП(Т)-15 80 50 15 2900 60 5.5
22 80ЛП(Т)2-30 30 2900 60 11
23 80ЛП(Т)3-45 45 2900 60 15
24 80ЛП(Т)4-60 60 2930 60 22
25 80ЛП(Т)5-75 75 2930 60 30
26 80ЛП(Т)6-90 90 2950 60 30
27 80ЛП(Т)7-105 105 2950 60 37
28 100ЛП(Т)-15 100 80 15 2900 65 7.5
29 100ЛП(Т)-30 30 2930 65 15
30 100ЛП(Т)2-60 60 2930 65 30
31 100ЛП(Т)3-90 90 2950 65 45
32 100ЛП(Т)4-120 120 2950 65 55
33 150ЛП(Т)-20 150 150 20 1460 73 15
34 150ЛП(Т)2-30 30 1470 72 22
35 150ЛП(Т)2-40 40 1470 73 30
36 150ЛП(Т)3-60 60 1480 72 45
37 150ЛП(Т)4-80 80 1480 72 55
38 150ЛП(Т)5-100 100 1490 72 75
39 150ЛП(Т)6-120 120 1490 72 90
40 200ЛП(Т)-15 200 300 15 1470 75 22
41 200ЛП(Т)-20 20 1470 75 30
42 200ЛП(Т)2-30 30 1480 75 45
43 200ЛП(Т)2-40 40 1480 75 55
44 200ЛП(Т)3-65 65 1490 74 90
45 200ЛП(Т)4-90 90 1490 73 110


Число Тип насоса Диаметр выхода (мм) Поток (м³/ч) Голова (м) Скорость (об/мин) Эффективность (%) Мощность двигателя (кВт)
46 250ЛП(Т)-20 250 450 20 1480 76 45
47 250ЛП(Т)2-30 450 30 1480 74 75
48 250ЛП(Т)2-40 450 40 1480 76 90
49 250ЛП(Т)2-50 450 50 1490 76 110
50 250ЛП(Т)3-60 450 60 1490 75 132
51 250ЛП(Т)3-75 450 75 1490 75 160
52 250ЛП(Т)4-95 450 95 1490 74 200
53 300ЛП(Т)-6 300 700 6 970 72 22
54 300ЛП(Т)-8 700 8 980 72 30
55 300ЛП(Т)-10 700 10 980 74 37
56 300ЛП(Т)-15 650 15 1480 75 45
57 300ЛП(Т)-20 650 20 1480 77 55
58 300ЛП(Т)2-30 650 30 1490 76 90
59 300ЛП(Т)2-40 650 40 1490 76 110
60 300ЛП(Т)3-60 650 60 1490 75 185
61 300ЛП(Т)4-80 650 80 1490 75 220
62 350ЛП(Т)-4 350 1000 4 1470 74 22
63 350ЛП(Т)-6 1000 6 1470 75 30
64 350ЛП(Т)-8 1000 8 1470 75 37
65 350ЛП(Т)-10 1000 10 1470 76 45
66 350ЛП(Т)-15 900 15 1480 77 75
67 350ЛП(Т)-20 900 20 1490 78 90
68 350ЛП(Т)-30 900 30 1490 77 132
69 350ЛП(Т)2-40 900 40 1490 78 160
70 350ЛП(Т)3-60 900 60 1490 77 250
71 350ЛП(Т)4-80 900 80 1490 77 315
72 350ЛП(Т)4-120 900 120 1480 77 500
73 400ЛП(Т)-4 400 1500 4 1470 75 30
74 400ЛП(Т)-6 1500 6 1470 77 45
75 400ЛП(Т)-8 1500 8 980 80 55
76 400ЛП(Т)-10 1500 10 980 80 75
77 400ЛП(Т)-12 1300 12 980 78 75
78 400ЛП(Т)-16 1500 16 1480 78 110
79 400ЛП(Т)-20 1250 20 1490 80 110
80 400ЛП(Т)-25 1250 25 1490 80 132
81 400ЛП(Т)-30 1250 30 1490 80 160
82 400ЛП(Т)-35 1500 35 980 80 220
83 400ЛП(Т)2-40 1250 40 1490 80 200
84 400ЛП(Т)-50 1250 50 1490 80 280
85 400ЛП(Т)2-60 1250 60 1490 80 315
86 400ЛП(Т)2-70 1250 70 1480 80 355
87 500ЛП(Т)-4 500 2200 4 980 82 37
88 500ЛП(Т)-6 2200 6 980 81 55
89 500ЛП(Т)-8 2300 8 980 81 75
90 500ЛП(Т)-10 2200 10 980 82 90
91 500ЛП(Т)-12 2200 12 980 84 110
92 500ЛП(Т)-15 2200 15 980 85 132


Число Тип насоса Диаметр выхода (мм) Поток (м³/ч) Голова (м) Скорость (об/мин) Эффективность (%) Мощность двигателя (кВт)
93 500ЛП(Т)-20 500 2300 20 980 83 200
94 500ЛП(Т)-25 2200 25 980 84 220
95 500ЛП(Т)-30 2200 30 980 83 280
96 500ЛП(Т)-35 2200 35 980 83 315
97 500ЛП(Т)-40 2200 40 980 83 355
98 500ЛП(Т)3-100 2200 100 980 83 800
99 500ЛП(Т)4-140 2200 140 983 83 1250
100 600ЛП(Т)-4 600 3000 4 730 84 45
101 600ЛП(Т)-6 3000 6 730 83 75
102 600ЛП(Т)-8 3000 8 730 85 110
103 600ЛП(Т)-10 3000 10 730 83 132
104 600ЛП(Т)-12 3400 12 980 85 160
105 600ЛП(Т)-15 3000 15 980 85 185
106 600ЛП(Т)-20 3000 20 980 85 250
107 600ЛП(Т)-25 3000 25 980 85 315
108 600ЛП(Т)-30 4000 30 980 84 500
109 600ЛП(Т)-35 4000 35 980 84 560
110 600ЛП(Т)-40 3200 40 980 83 560
111 600ЛПТК-15 3200 15 980 83 200
112 600LPTC-15-X 3200 15 980 83 200
113 600ЛПТК-20 3000 20 980 83 250
114 600LPTC-20-X 3000 20 980 83 250
115 700ЛП(Т)-4 700 4500 4 730 83.5 75
116 700ЛП(Т)-6 4500 6 730 84.5 110
117 700ЛП(Т)-8 4500 8 730 82.5 160
118 700ЛП(Т)-10 4500 10 730 83.5 185
119 700ЛП(Т)-12 4500 12 730 83.5 220
120 700ЛП(Т)-15 4500 15 740 85.5 280
121 700ЛП(Т)-20 4500 20 740 86.5 355
122 700ЛП(Т)-25 4500 25 740 85 450
123 700ЛП(Т)-30 4500 30 740 85 560
124 700ЛПТК-15 4500 15 740 84 280
125 700LPTC-15-X 4500 15 740 84 280
126 700ЛПТК-20 4500 20 740 85.5 355
127 700LPTC-20-X 4500 20 740 85.5 355
128 800ЛП(Т)-4 800 6400 4 585 85.1 110
129 800ЛП(Т)-6 6000 6 585 84.8 160
130 800ЛП(Т)-8 6500 8 585 84.5 220
131 800ЛП(Т)-10 6400 10 590 83.5 250
132 800ЛП(Т)-12 6200 12 590 84.3 315
133 800ЛП(Т)-15 7000 15 590 84.5 450
134 800ЛП(Т)-20 6200 20 730 86.5 500
135 800ЛП(Т)-25 6200 25 730 85 600
136 800ЛП(Т)-7-Х 6000 7 590 85 185
137 800ЛП(Т)-13.4-Х 6700 13.4 590 84.8 355


Число Тип насоса Диаметр выхода (мм) Поток (м³/ч) Голова (м) Скорость (об/мин) Эффективность (%) Мощность двигателя (кВт)
138 800ЛП(Т)-17-Х 800 6000 17 590 84.5 400
139 800ЛПТК-15 7000 15 590 84 450
140 800LPTC-15-X 7000 15 590 84 450
141 800ЛПТК-20 6200 20 730 85.5 500
142 800LPTC-20-X 6200 20 730 85.5 500
143 900ЛП(Т)-4 900 8500 4 485 85.1 160
144 900ЛП(Т)-6 8500 6 485 85.3 200
145 900ЛП(Т)-8 8000 8 490 84.5 280
146 900ЛП(Т)-10 8000 10 590 84.9 315
147 900ЛП(Т)-14 8000 14 590 85.3 450
148 900ЛП(Т)-16 8000 16 590 85.2 500
149 900ЛП(Т)-20 8000 20 590 86.4 630
150 900ЛП(Т)-25 8000 25 590 85 800
151 900ЛП(Т)-7-Х 8000 7 490 85.1 250
152 900ЛП(Т)-12,6-Х 9000 12.6 590 87 450
153 900ЛП(Т)-17-Х 8000 17 590 85.5 560
154 900ЛПТК-15 8000 15 590 84.5 500
155 900LPTC-15-X 8000 15 590 84.5 500
156 900ЛПТК-20 8000 20 590 85.5 630
157 900LPTC-20-X 8000 20 590 85.5 630
158 1000ЛП(Т)-4 1000 9500 4 485 87 185
159 1000ЛП(Т)-7 10500 7 485 87.1 315
160 1000ЛП(Т)-9 10000 9 490 84.5 355
161 1000ЛП(Т)-10 10000 10 490 85.2 400
162 1000ЛП(Т)-13 10000 13 490 85.3 500
163 1000ЛП(Т)-16 10000 16 490 85.6 630
164 1000ЛП(Т)-18 10000 18 490 85.8 710
165 1000ЛП(Т)-20 10000 20 490 86.4 800
166 1000ЛП(Т)-7-Х 10500 7 485 87.1 315
167 1000ЛП(Т)-13-Х 10000 13 490 85.3 500
168 1000ЛП(Т)-17-Х 10000 17 490 85.5 710
169 1000ЛПТК-15 9000 15 490 84.5 560
170 1000LPTC-15-X 9000 15 490 84.5 560
171 1000ЛПТК-20 9000 20 590 86 710
172 1000LPTC-20-X 9000 20 590 86 710
173 1200ЛП(Т)-4 1200 13500 4 490 84.2 250
174 1200ЛП(Т)-6 15000 6 490 87.4 355
175 1200ЛП(Т)-9 14500 9 490 84.5 560
176 1200ЛП(Т)-12 14500 12 490 85.2 710
177 1200ЛП(Т)-14 14000 14 490 85.3 800
178 1200ЛП(Т)-16 13000 16 490 86.6 800
179 1200ЛП(Т)-18 15000 18 495 85.8 1000
180 1200ЛП(Т)-20 16000 20 495 86.4 1250


Число Тип насоса Диаметр выхода (мм) Поток (м³/ч) Голова (м) Скорость (об/мин) Эффективность (%) Мощность двигателя (кВт)
181 1200ЛП(Т)-24 1200 14000 24 495 87 1250
182 1200ЛП(Т)-8-Х 14400 8 490 85.4 450
183 1200ЛП(Т)-10-Х 14000 10 490 85.3 560
184 1200ЛП(Т)-17-Х 14000 17 490 86.5 900
185 1200ЛПТК-15 10000 15 490 84.5 630
186 1200LPTC-15-X 10000 15 490 84.5 630
187 1200ЛПТК-19 6732 19 590 88 500
188 1200LPTC-19-X 6732 19 590 88 500
189 1400LPTC-9 1400 10656 10.6 370 83 500
12816 8.5 87
15228 5.8 82
190 1400LPTCB-10(-4°) 1400 7596 10.6 370 85.6 315
8856 8.6 88.7
9612 6.8 85.6
191 1400LPTCB-10(-2°) 1400 8172 11.4 370 85.6 350
9792 9.2 88.8
10800 7.2 85.6
192 1400LPTCB-10(0°) 1400 8820 12.2 370 85.6 400
10620 10 89.1
11880 7.7 85.6
193 1400LPTCB-10(+2°) 1400 9432 12.8 370 85.6 450
11412 10.7 89.6
12744 8.3 85.6
194 1400LPTCB-10(+4°) 1400 10260 13.4 370 85.6 500
12240 11.3 89.2
13500 9.3 85.6
195 1400LPTCQ-10 1400 8856 8.5 370 88.7 500
9792 9.2 88.8
10620 10 89.1
11412 10.7 89.6
12240 11.3 89.2
196 1400ЛП(Т)-14 1400 15300 18.7 370 84.5 1000
18000 14.2 89
21096 8.9 79
197 1400ЛП(Т)-60 1400 12600 66 495 82 3600
16200 60 86
19800 49.5 82
198 1400ЛП(Т)-60А 1400 11700 57.5 495 80 3150
15300 51.7 85
18000 44.5 82
199 1400ЛП(Т)-60Б 1400 12600 47.5 495 81 2500
14400 44.5 83
16200 40 81


Число Тип насоса Диаметр выхода (мм) Поток (м³/ч) Голова (м) Скорость (об/мин) Эффективность (%) Мощность двигателя (кВт)
200 1400ЛП(Т)-10 1400 18000 12.7 370 83 900
23400 9.7 88.4
27720 3.5 79

201 		1500LPTC-26-X 1500 13680 29.2 495 82 1600
16128 26.3 88.5
19080 20 86
202 1500LPTC-26A-X 1500 13428 25 495 85 1250
16200 21 88
18612 15.5 81.5
203 1500LPTC-26B-X 1500 12960 22.4 495 82 1250
15480 19.8 87
17280 15.8 83
204 1600LPTC-6-X

1600 		18000 9.4

495 		86

630
20700 6.8 87.5
22500 5 83
205 1600LPTCQ-8 1600 13320 6 333 86 600
14400 7 87
15300 8.1 88
16200 8.85 88
17640 8.9 87
206 1600LPTCQ-10-X 1600 15552 8.38 370 86.5 900
18252 9.55 88.4
23328 9.35 87
207 1600LPTC-11(-4°) 1600 15480 11.9 370 82.5 800
17640 9.5 85.5
19400 7.1 83.5
208 1600LPTC-11(-2°) 1600 16560 12.9 370 83 800
19800 9.9 87.3
21600 7.7 83
209 1600LPTC-11(0°) 1600 18000 13.8 370 81.7 1000
21600 10.9 88.7
24480 7.5 83
210 1600LPTC-11(+2°) 1600 19440 14.6

370 		83

1000
22896 12 88.7
26280 8.1 83
211 1600LPTC-11(+4°)

1600 		21960 14.1

370 		83.4

1250
24480 12.3 87.7
27360 9.35 83
212 1600ЛПТК-14

1600 		11200 15.7

370 		86.5

600
12024 14.6 88.8
12600 13 85.2
213 1600ЛП(Т)-7 1600 20304 8.79 295 87.8

630
22680 7.18 88.8
25560 4.15 82.3


Число Тип насоса Диаметр выхода (мм) Поток (м³/ч) Голова (м) Скорость (об/мин) Эффективность (%) Мощность двигателя (кВт)
214 1600ЛП(Т)-12 1600 18252 16 333 87 1000
22680 11.6 88.6
23400 10.3 87
215 1600ЛП(Т)-13,5 1600 18540 17.2 333 85.5 1250
22680 13.5 88
24696 10.8 87
216 1600ЛП(Т)-14,6 1600 18000 19.4 375 85.5 1250
22680 14.65 88.8
24120 11.84 83
217 1600ЛП(Т)-20 1600 19080 22 375 84 1600
22680 19.57 89
26280 15.2 87
218 1600ЛП(Т)Б-16(-6°) 1600 16920 14.1 330 81.8 1000
18360 12.8 83
20880 8.9 80.3
219 1600ЛП(Т)Б-16(-4°) 1600 18360 16 330 83.4 1250
20880 13.8 85.3
23400 10.3 83.4
220 1600ЛП(Т)Б-16(-2°) 1600 20160 17.3 330 82.4 1600
23400 14.5 85.3
24840 12.9 84.7
221 1600LP(Т)Б-16(0°) 1600 22320 17.9 330 83.5 1600
24480 16.1 85.7
27360 13.5 85.3
222 1600ЛП(Т)Б-16(+2°) 1600 25200 19.4 330 85 2000двуханга
Двигатель1000
27000 18 86
28800 16.4 85
18000 11 246 84
19800 10.2 86
21600 9 85
223 1600ЛП(Т)Б-16(+4°) 1600 27360 19.1 330 86.1 2000
29880 17.2 86.9
31680 15.4 86.1
224 1600ЛП(Т)-19 1600 26100 21 330 82 2000двуханга
Двигатель1000
30600 18.75 86
33300 15.4 83
19800 11.6 246 82
22500 10.5 86
24300 9.1 83
225 1600ЛП(Т)Б-15,5(-4°) 1600 21600 18.3 295 82 1600
28800 13.8 88
33300 8.8 80
226 1600ЛП(Т)Б-15,5(-2°) 1600 36576 9.2 295 81.7 2000
31176 14.6 88
25236 18.2 81.7


Число Тип насоса Диаметр выхода (мм) Поток (м³/ч) Голова (м) Скорость (об/мин) Эффективность (%) Мощность двигателя (кВт)
227 1600ЛП(Т)Б-15,5(0°) 1600 37476 10.6 295 83 2000
33948 15.8 87
29628 18.6 85
228 1600ЛП(Т)Б-15,5(+2°) 1600 41796 11 295 78.8 2500
36000 17.6 87
31356 20.2 85
229 1600LP(T)B-15,5(+4°） 1600 42696 13.2 295 83 2500
38340 18.4 86.8
34848 20.2 85
230 1600ЛПТК-40 1600 12600 46.4 585 84.1 2500
15300 41.9 86.9
16200 40 86.8
231 1800LPTCQ-16 1800 18000 13.6 370 86 1600
19800 14.8 87
21600 16 88
23400 17 88
25200 18.3 88
232 1800LPTC-17 1800 18000 19.2 370 85 1250
20340 17.3 88
23760 12.7 81
233 1800LPTC-21 1800 17460 23 370 80 160С
21672 21 89
28728 13 80
234 1800LPTC-24-X 1800 19944 27.8 425 84.2 2000
23760 24 87.8
27072 19.5 84.3
235 1800LPTC-26-X 1800 21600 28.6 495 86.3 2500
23760 26.1 87.5
25920 22.2 84.3
236 1800LPTC-28.5-X 1800 18000 31.3 370 84.2 2500
21600 28.5 87
26100 23.2 81
237 1800ЛП(Т)-34 1800 23400 37.4 370 85.1 3600
28800 33.8 88
34200 27.2 81.9
238 1800ЛП(Т)-34А 1800 21024 32.6 370 85 3200
27252 29 88
31788 24.5 82
239 2000LPTC-20-X 2000 16812 14.9 370 88 1600
20484 19.8 88
25992 11.2 84
240 2000LPTC-24-X 2000 19944 27.8 370 84.2 2200
23760 24 87.8
27072 19.5 87.3
241 2200LPTC-27.5-Х 2200 25200 30.5 370 86.1 3000
29016 27.5 89
34560 21 81
242 2400LPTC-24-X 2400 30960 25 300 86 3200
3600 23.6 88
41400 18.7 83


Atlas of styles of pumps like LP (t)

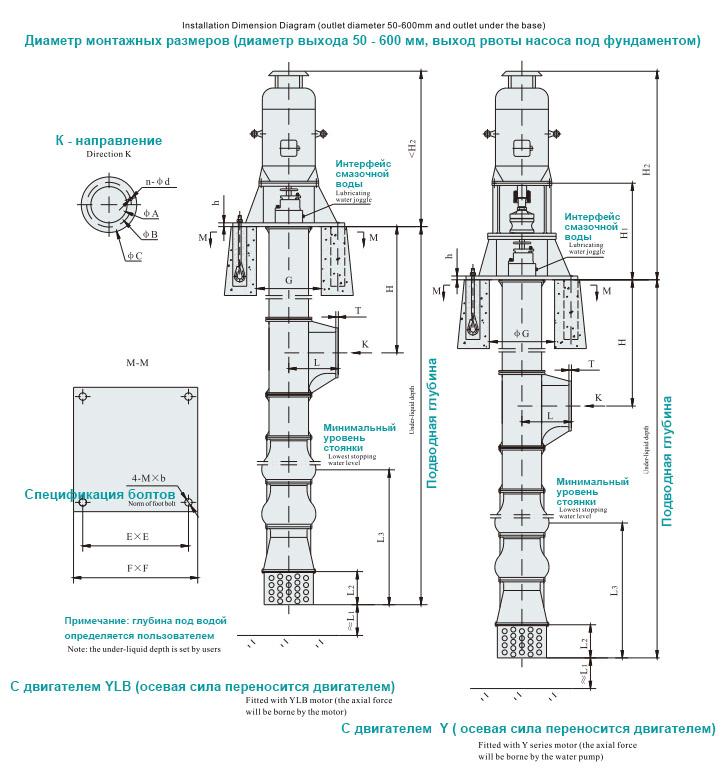

Диаметр установочных размеров (выходной диаметр 50 – 400 мм, выход над основанием)


Установка шкалы размеров (выходной диаметр 50 - 400 мм, выход насоса на фундамент)

Число Тип насоса Измерение
H H1 Н2 L T h A B C n-φd E F н-MXb G Л1 Л2 Л3
1 50ЛП(Т)-10 120 535 820 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
2 50ЛП(Т)2-20 120 520 880 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
3 50ЛП(Т)3-30 120 520 900 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
4 50ЛП(Т)4-40 120 535 970 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
5 50ЛП(Т)5-50 120 535 970 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
6 50ЛП(Т)6-60 120 570 1080 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
7 50ЛП(Т)7-70 120 570 1080 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
8 50ЛП(Т)8-80 120 570 1080 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
9 50ЛП(Т)9-90 120 570 1080 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
10 50ЛП(Т)10-100 120 570 1080 180 20 20 50 125 165 4-F19 350 400 М16×300 280 300 200 500
11 65ЛП(Т)-10 150 555 870 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
12 65ЛП(Т)2-20 150 540 910 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
13 65ЛП(Т)3-30 150 555 980 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
14 65ЛП(Т)4-40 150 590 1080 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
15 65ЛП(Т)5-50 150 590 1080 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
16 65ЛП(Т)6-60 150 590 1080 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
17 65ЛП(Т)7-70 150 590 1080 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
18 65ЛП(Т)8-80 150 590 1130 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
19 65ЛП(Т)9-90 150 590 1130 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
20 65ЛП(Т)10-100 150 590 1210 200 20 20 65 145 185 4-F19 400 450 М20×400 300 300 200 550
21 80ЛП(Т)-15 150 635 1060 200 22 25 80 160 200 8-F19 450 500 М20×400 300 300 200 600
22 80ЛП(Т)2-30 150 615 1140 200 22 25 80 160 200 8-F19 450 500 М20×400 300 300 200 600
23 80ЛП(Т)3-45 150 615 1140 200 22 25 80 160 200 8-F19 450 500 М20×400 300 300 200 600
24 80ЛП(Т)4-60 150 655 1275 200 22 25 80 160 200 8-F19 450 500 М20×400 300 300 200 600
25 80ЛП(Т)5-75 150 655 143.5 200 22 25 80 160 200 8-F19 450 500 М20×400 300 300 200 600
26 80ЛП(Т)6-90 150 655 1435 200 22 25 80 160 200 8-F19 450 500 М20×400 300 300 200 600
27 80ЛП(Т)7-108 150 655 1435 200 22 25 80 160 200 8-F19 450 500 М20×400 300 300 200 600
28 100ЛП(Т)-15 200 870 1280 250 24 30 100 180 220 8-F19 500 550 М20×400 350 300 300 750


Установка шкалы размеров (выходной диаметр 50 - 400 мм, выход насоса на фундамент)

Число Тип насоса Измерение
H H1 Н2 L T h A B C n-φd E F М×б G Л1 Л2 Л3
29 100ЛП(Т)-30 200 850 1470 250 24 30 100 180 220 8-F19 500 550 М20×400 350 300 300 750
30 100ЛП(Т)2-60 200 870 1610 250 24 30 100 180 220 8-F19 500 550 М20×400 350 300 300 750
31 100ЛП(Т)3-90 200 870 1670 250 24 30 100 180 220 8-F19 500 550 М20×400 350 300 300 750
32 100ЛП(Т)4-120 200 870 1770 250 24 30 100 180 220 8-F19 500 550 М20×400 350 300 300 750
33 150ЛП(Т)-20 240 995 1580 350 24 40 150 240 285 8-Ф23 550 650 М24×500 480 300 300 900
34 150ЛП(Т)2-30 240 995 1660 350 24 40 150 240 285 8-Ф23 550 650 М24×500 480 300 300 900
35 150ЛП(Т)2-40 240 995 1740 350 24 40 150 240 285 8-Ф23 550 650 М24×500 480 300 300 900
36 150ЛП(Т)3-60 240 975 1770 350 24 40 150 240 285 8-Ф23 550 650 М24×500 480 300 300 900
37 150ЛП(Т)4-80 240 995 1820 350 24 40 150 240 285 8-Ф23 550 650 М24×500 480 300 300 900
38 150ЛП(Т)5-100 240 995 1880 350 24 40 150 240 285 8-Ф23 550 650 М24×500 480 300 300 900
39 150ЛП(Т)6-120 240 995 1930 350 24 40 150 240 285 8-Ф23 550 650 М24×500 480 300 300 900
40 200ЛП(Т)-15 350 1070 1730 420 26 40 200 295 340 8-Ф23 600 700 М24×500 500 300 300 1000
41 200ЛП(Т)-20 350 1070 1810 420 26 40 200 295 340 8-Ф23 600 700 М24×500 500 300 300 1000
42 200ЛП(Т)2-30 350 1050 1830 420 26 40 200 295 340 8-Ф23 600 700 М24×500 500 300 300 1000
43 200ЛП(Т)2-40 350 1050 2030 420 26 40 200 295 340 8-Ф23 600 700 М24×500 500 300 300 1000
44 200ЛП(Т)3-65 350 1070 2100 420 26 40 200 295 340 8-Ф23 600 700 М24×500 500 300 300 1000
45 200ЛП(Т)4-90 350 1070 2320 420 26 40 200 295 340 8-Ф23 600 700 М24×500 500 300 300 1000
46 250ЛП(Т)-20 300 1125 1920 400 28 40 250 350 395 12-Ф23 650 750 М24×500 550 300 300 1100
47 250ЛП(Т)2-30 300 1105 2085 400 28 40 250 350 395 12-Ф23 650 750 М24×500 550 300 300 1100
48 250ЛП(Т)2-40 300 1105 2135 400 28 40 250 350 395 12-Ф23 650 750 М24×500 550 300 300 1100
49 250ЛП(Т)2-50 300 1125 2375 400 28 40 250 350 395 12-Ф23 650 750 М24×500 550 300 300 1100
50 250ЛП(Т)3-60 300 1125 2475 400 28 40 250 350 395 12-Ф23 650 750 М24×500 550 300 300 1100
51 250ЛП(Т)3-75 300 1125 2575 400 28 40 250 350 395 12-Ф23 650 750 М24×500 550 300 300 1100
52 250ЛП(Т)4-90 300 1125 2600 400 28 40 250 350 395 12-Ф23 650 750 М24×500 550 300 300 1100
53 300ЛП(Т)-6 350 1205 1945 450 28 50 300 400 445 12-Ф23 700 800 М30×630 650 300 300 1200
54 300ЛП(Т)-8 350 1205 2000 450 28 50 300 400 445 12-Ф23 700 800 М30×630 650 300 300 1200
55 300ЛП(Т)-10 350 1205 2100 450 28 50 300 400 445 12-Ф23 700 800 М30×630 600 300 300 1200
56 300ЛП(Т)-15 350 1205 2000 450 28 50 300 400 445 12-Ф23 700 800 М30×630 600 300 300 1200


Установка шкалы размеров (выходной диаметр 50 - 400 мм, выход насоса на фундамент)

Число Тип насоса Измерение
H H1 Н2 L T h A B C n-φd E F М×б G Л1 Л2 Л3
57 300ЛП(Т)-20 350 1205 2100 450 28 50 300 400 445 12-Ф23 700 800 М30×630 600 300 300 1200
58 300ЛП(Т)2-30 350 1205 2185 450 28 50 300 400 445 12-Ф23 700 800 М30×630 600 300 300 1200
59 300ЛП(Т)2-40 350 1225 2785 450 28 50 300 400 445 12-Ф23 700 800 М30×630 600 300 300 1200
60 300ЛП(Т)3-60 350 1225 2785 450 28 50 300 400 445 12-Ф23 700 800 М30×630 600 300 300 1200
61 300ЛП(Т)4-80 350 1225 2870 450 28 50 300 400 445 12-Ф23 700 800 М30×630 600 300 300 1200
62 350ЛП(Т)-4 400 1345 2010 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1350
63 350ЛП(Т)-6 400 1345 2085 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1350
64 350ЛП(Т)-8 400 1345 2115 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1350
65 350ЛП(Т)-10 400 1345 2140 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1350
66 350ЛП(Т)-15 400 1325 2305 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1250
67 350ЛП(Т)-20 400 1325 2355 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1250
68 350ЛП(Т)2-30 400 1450 2940 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1250
69 350ЛП(Т)2-40 400 1450 3030 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1250
70 350ЛП(Т)3-60 400 1450 3125 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1250
71 350ЛП(Т)4-80 400 1450 3150 500 30 50 350 460 505 16-Ф23 800 950 М30×630 700 300 300 1250
72 400ЛП(Т)-4 450 1570 2310 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
73 400ЛП(Т)-6 450 1570 2365 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
74 400ЛП(Т)-8 450 1570 2465 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
75 400ЛП(Т)-10 450 1570 2550 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
76 400ЛП(Т)-13 450 1570 2600 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
77 400ЛП(Т)-16 450 1570 2820 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
78 400ЛП(Т)-20 450 1550 2800 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
79 400ЛП(Т)-25 450 1550 2900 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
80 400ЛП(Т)-30 450 1610 2960 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
81 400ЛП(Т)-35 450 1610 3145 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
82 400ЛП(Т)2-40 450 1610 3060 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
83 400ЛП(Т)2-50 450 1610 3145 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600
84 400ЛП(Т)2-60 450 1610 3145 550 32 50 400 515 565 16-Ф28 900 1000 М30×630 800 350 400 1600

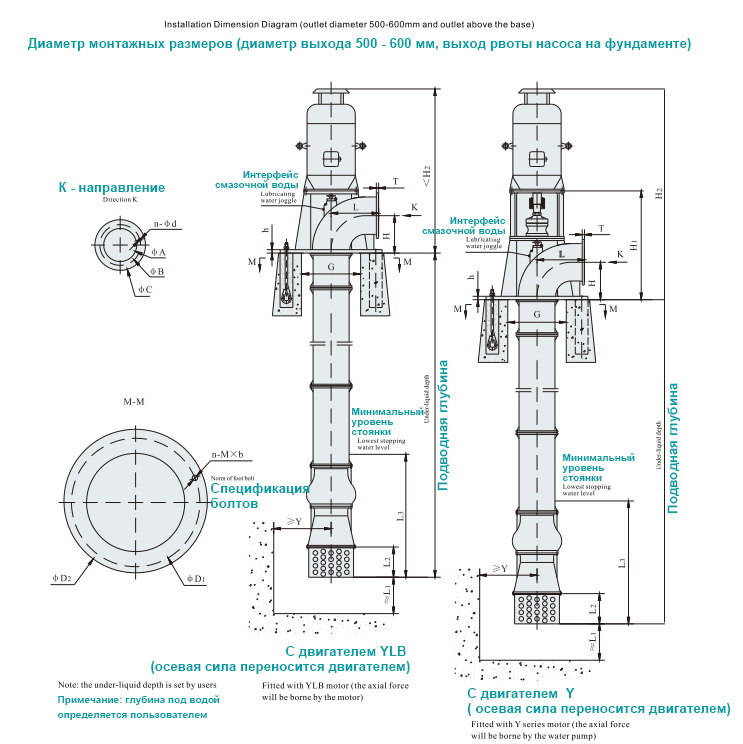

Установочный диаметр (выходной диаметр 500 – 600 мм, на основе откачки насосом)


Установка шкалы размеров (выходной диаметр 500 - 600 мм, в зависимости от производительности перекачки)

Число Тип насоса Измерение
H H1 Н2 L T h A B C n-φd Д1 Д2 н-MXb G Л1 Л2 Л3 Y
1 500ЛП(Т)-4 550 1500 2400 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
2 500ЛП(Т)-6 550 1500 2530 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
3 500ЛП(Т)-8 550 1500 2750 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
4 500ЛП(Т)-10 550 1500 2850 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
5 500ЛП(Т)-12 550 1600 3050 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
6 500ЛП(Т)-15 550 1600 3050 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
7 500ЛП(Т)-20 550 1600 3150 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
8 500ЛП(Т)-25 550 1800 3350 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
9 500ЛП(Т)-30 550 1800 3550 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
10 500ЛП(Т)-35 550 1900 3850 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
11 500ЛП(Т)-40 550 1900 4100 700 34 50 500 620 670 20-Ф28 1200 1300 8-М30×630 850 450 500 1800 400
12 600ЛП(Т)-4 650 2000 3030 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
13 600ЛП(Т)-6 650 2000 3350 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
14 600ЛП(Т)-8 650 2000 3450 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
15 600ЛП(Т)-10 650 2000 3550 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
16 600ЛП(Т)-12 650 2000 3450 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
17 600ЛП(Т)-15 650 2000 3550 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
18 600ЛП(Т)-20 650 2000 3650 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
19 600ЛП(Т)-25 650 2000 3800 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
20 600ЛП(Т)-30 650 2100 4100 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
21 600ЛП(Т)-35 650 2100 4200 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600
22 600ЛП(Т)-40 650 2150 4350 800 36 50 600 725 780 20-Ф30 1450 1550 8-М30×630 1100 550 600 1900 600



Установочный диаметр (выходной диаметр более 700 мм, откачка насосом на базе)

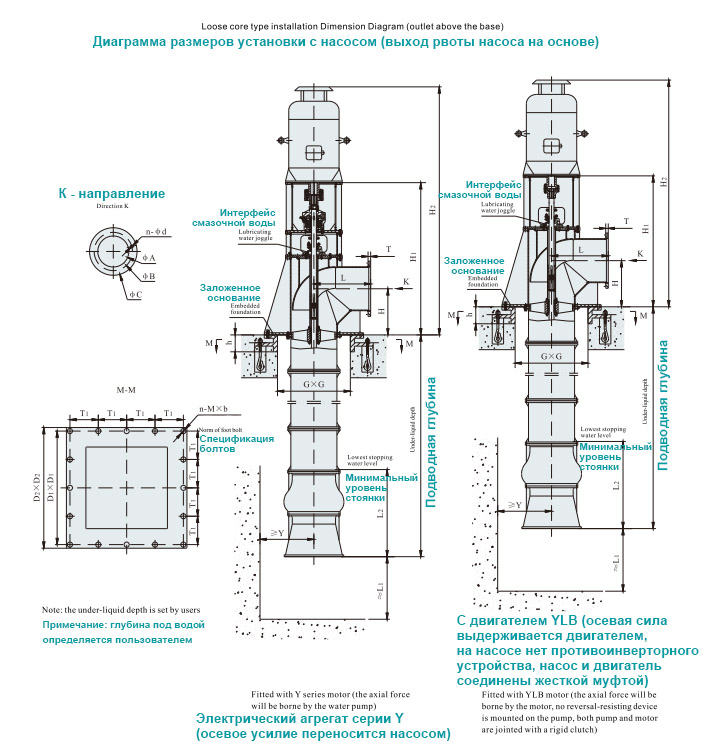

Установка шкалы размеров (выходной диаметр более 700 мм, производительность перекачки из расчета)

Число Тип насоса Измерение
H H1 Н2 L T h A B C n-φd Д1 Д2 н-М×б G Л1 Л2 Y
1 700ЛП(Т)-4 700 2300 4350 700 30 40 700 810 860 24-F26 1500 1700 8-М36×630 1200 600 1400 800
2 700ЛП(Т)-6 700 2300 4350 700 30 40 700 810 860 24-F26 1500 1700 8-М36×630 1200 600 1400 800
3 700ЛП(Т)-8 700 2350 4400 700 30 40 700 810 860 24-F26 1500 1700 8-М36×630 1200 600 1400 800
4 700ЛП(Т)-10 700 2350 4450 700 30 40 700 810 860 24-F26 1500 1700 8-М36×630 1200 600 1400 800
5 700ЛП(Т)-12 700 2400 4550 700 30 40 700 810 860 24-F26 1500 1700 8-М36×630 1200 600 1400 800
6 700ЛП(Т)-15 700 2400 4650 700 30 40 700 810 860 24-F26 1500 1700 8-М36×630 1200 600 1400 800
7 700ЛП(Т)-20 700 2400 4700 700 30 40 700 810 860 24-F26 1500 1700 8-М36×630 1200 600 1400 800
8 700ЛП(Т)-25 700 2500 4750 700 30 40 700 810 860 24-F26 1500 1700 8-М36×630 1200 600 1400 800
9 700ЛП(Т)-30 700 2500 4850 700 30 40 700 810 860 24-F26 1500 1700 8-М36×630 1200 600 1400 800
10 800ЛП(Т)-4 800 2300 4350 800 30 40 800 920 975 24-Ф30 1600 1800 8-М36×630 1300 700 1500 900
11 800ЛП(Т)-6 800 2350 4400 800 30 40 800 920 975 24-Ф30 1600 1800 8-М36×630 1300 700 1500 900
12 800ЛП(Т)-8 800 2350 4450 800 30 40 800 920 975 24-Ф30 1600 1800 8-М36×630 1300 700 1500 900
13 800ЛП(Т)-10 800 2400 4550 800 30 40 800 920 975 24-Ф30 1600 1800 8-М36×630 1300 700 1500 900
14 800ЛП(Т)-12 800 2400 4650 800 30 40 800 920 975 24-Ф30 1600 1800 8-М36×630 1300 700 1500 900
15 800ЛП(Т)-15 800 2400 4700 800 30 40 800 920 975 24-Ф30 1600 1800 8-М36×630 1300 700 1500 900
16 800ЛП(Т)-20 800 2500 4750 800 30 40 800 920 975 24-Ф30 1600 1800 8-М36×630 1300 700 1500 900
17 800ЛП(Т)-25 800 2500 4850 800 30 40 800 920 975 24-Ф30 1600 1800 8-М36×630 1300 700 1500 900
18 900ЛП(Т)-4 900 2500 4750 900 36 40 900 1020 1075 24-Ф30 1800 2000 12-М36×630 1500 800 1600 1000
19 900ЛП(Т)-6 900 2500 4750 900 36 40 900 1020 1075 24-Ф30 1800 2000 12-М36×630 1500 800 1600 1000
20 900ЛП(Т)-8 900 2500 4800 900 36 40 900 1020 1075 24-Ф30 1800 2000 12-М36×630 1500 800 1600 1000
21 900ЛП(Т)-10 900 2500 4800 900 36 40 900 1020 1075 24-Ф30 1800 2000 12-М36×630 1500 800 1600 1000
22 900ЛП(Т)-14 900 2600 4850 900 36 40 900 1020 1075 24-Ф30 1800 2000 12-М36×630 1500 800 1600 1000
23 900ЛП(Т)-16 900 2650 4950 900 36 40 900 1020 1075 24-Ф30 1800 2000 12-М36×630 1500 800 1600 1000
24 900ЛП(Т)-20 900 2700 5050 900 36 40 900 1020 1075 24-Ф30 1800 2000 12-М36×630 1500 800 1600 1000
25 900ЛП(Т)-25 900 2700 5100 900 36 40 900 1020 1075 24-Ф30 1800 2000 12-М36×630 1500 800 1600 1000
26 1000ЛП(Т)-4 1000 2500 4800 1000 36 40 1000 1120 1175 28-Ф30 1900 2100 16-М36×630 1600 900 1700 1100
27 1000ЛП(Т)-6 1000 2600 4850 1000 36 40 1000 1120 1175 28-Ф30 1900 2100 16-М36×630 1600 900 1700 1100
28 1000ЛП(Т)-9 1000 2650 4950 1000 36 40 1000 1120 1175 28-Ф30 1900 2100 16-М36×630 1600 900 1700 1100
29 1000ЛП(Т)-10 1000 2800 5350 1000 36 40 1000 1120 1175 28-Ф30 1900 2100 16-М36×630 1600 900 1700 1100
30 1000ЛП(Т)-16 1000 2800 5500 1000 36 50 1000 1120 1175 28-Ф30 1900 2100 16-М36×630 1600 900 1700 1100
31 1000ЛП(Т)-18 1000 2800 5550 1000 36 50 1000 1120 1175 28-Ф30 1900 2100 16-М36×630 1600 900 1700 1100
32 1000ЛП(Т)-20 1000 2800 5700 1000 36 50 1000 1120 1175 28-Ф30 1900 2100 16-М36×630 1600 900 1700 1100
33 1200ЛП(Т)-4 1100 2700 5550 1200 36 50 1200 1340 1405 32-Ф33 2000 2200 16-М36×630 1700 1100 1800 1400

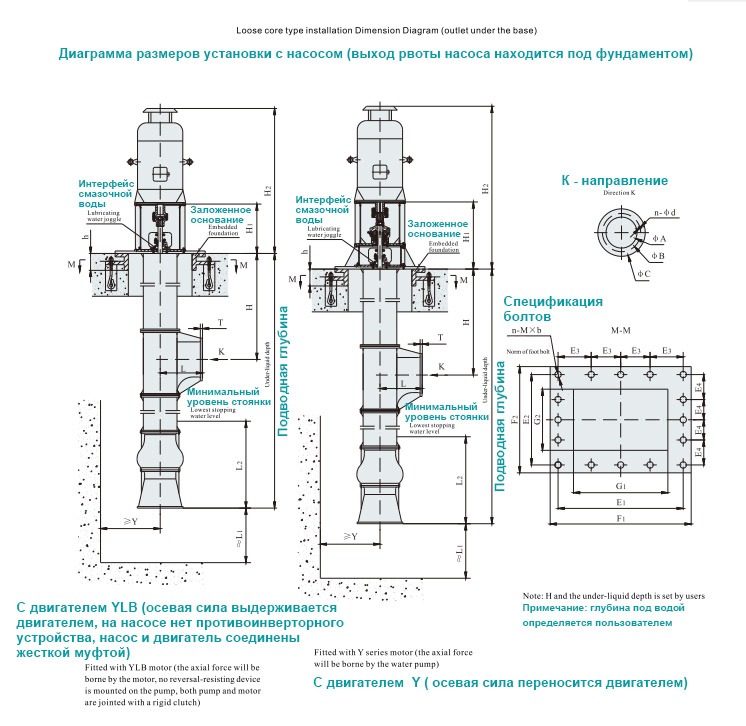

Установка шкалы размеров (выходной диаметр более 700 мм, производительность перекачки из расчета)

Число Тип насоса Измерение
H H1 Н2 L T h A B C n-φd Д1 Д2 н-М×б G Л1 Л2 Y
34 1200ЛП(Т)-6 1100 2700 5600 1200 40 50 1200 1340 1405 32-Ф33 2000 2200 16-М36×630 1700 1100 1800 1400
35 1200ЛП(Т)-9 1100 2700 5650 1200 40 50 1200 1340 1405 32-Ф33 2000 2200 16-М36×630 1700 1100 1800 1400
36 1200ЛП(Т)-12 1100 2700 5800 1200 40 50 1200 1340 1405 32-Ф33 2000 2200 16-М36×630 1700 1100 1800 1400
37 1200ЛП(Т)-14 1100 2800 5950 1200 40 50 1200 1340 1405 32-Ф33 2000 2200 16-М36×630 1700 1100 1800 1400
38 1200ЛП(Т)-16 1100 2800 6100 1200 40 50 1200 1340 1405 32-Ф33 2000 2200 16-М36×630 1700 1100 1800 1400
39 1200ЛП(Т)-18 1100 2800 6150 1200 40 50 1200 1340 1405 32-Ф33 2000 2200 16-М36×630 1700 1100 1800 1400
40 1200ЛП(Т)-20 1100 2800 6300 1200 40 50 1200 1340 1405 32-Ф33 2000 2200 16-М36×630 1700 1100 1800 1400
41 1200ЛП(Т)-24 1100 2900 6400 1200 40 50 1200 1340 1405 32-Ф33 2000 2200 16-М36×630 1700 1100 1800 1400
42 1400ЛП(Т)-14 1300 3400 5800 1400 44 50 1400 1560 1630 36-Ф36 2400 2600 16-М42×800 2000 1400 2100 1600
43 1400ЛП(Т)-60 1300 3600 7200 1400 44 60 1400 1590 1675 36-Ф42 2400 2600 16-М42×800 2000 1400 2100 1600
44 1400ЛП(Т)-60А 1300 3600 6800 1400 44 60 1400 1590 1675 36-Ф42 2400 2600 16-М42×800 2000 1400 2100 1600
45 1400ЛП(Т)-60Б 1300 3600 6800 1400 44 60 1400 1590 1675 36-Ф42 2400 2600 16-М42×800 2000 1400 2100 1600
46 1400ЛП(Т)-10 1300 3400 5700 1400 44 50 1400 1560 1630 36-Ф36 2400 2600 16-М42×800 2000 1400 2100 1600
47 1500ЛП(Т)-26 1400 4200 6400 1500 45 50 1500 1660 1730 36-Ф36 2500 2700 16-М48×1000 2100 1500 2300 1800
48 1600ЛП(Т)-7 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
49 1600ЛП(Т)-12 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
50 1600ЛП(Т)-13,5 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
51 1600ЛП(Т)-14,6 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
52 1600ЛП(Т)-20 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
53 1600ЛП(Т)Б-16(-6°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
54 1600ЛП(Т)Б-16(-4°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
55 1600ЛП(Т)Б-16(-2°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
56 1600LP(Т)Б-16(0°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
57 1600ЛП(Т)Б-16(+2°) 1500 4800 6800 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
58 1600ЛП(Т)Б-16(+4°) 1500 4800 6800 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
59 1600ЛП(Т)-19 1500 4900 7200 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
60 1600ЛП(Т)Б-15,5(-4°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
61 1600ЛП(Т)Б-15,5(-2°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
62 1600ЛП(Т)Б-15,5(0°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
63 1600ЛП(Т)Б-15,5(+2°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
64 1600ЛП(Т)Б-15,5(+4°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-Ф36 2700 2900 20-М48×1000 2200 1600 2500 2000
65 1800ЛП(Т)-34 1600 5500 8650 2000 50 60 1800 1970 2045 44-Ф42 2800 3000 28-М48×1000 2300 2000 3000 2500
66 1800ЛП(Т)-34А 1600 5500 8650 2000 50 60 1800 1970 2045 44-Ф42 2800 3000 28-М48×1000 2300 2000 3000 2500

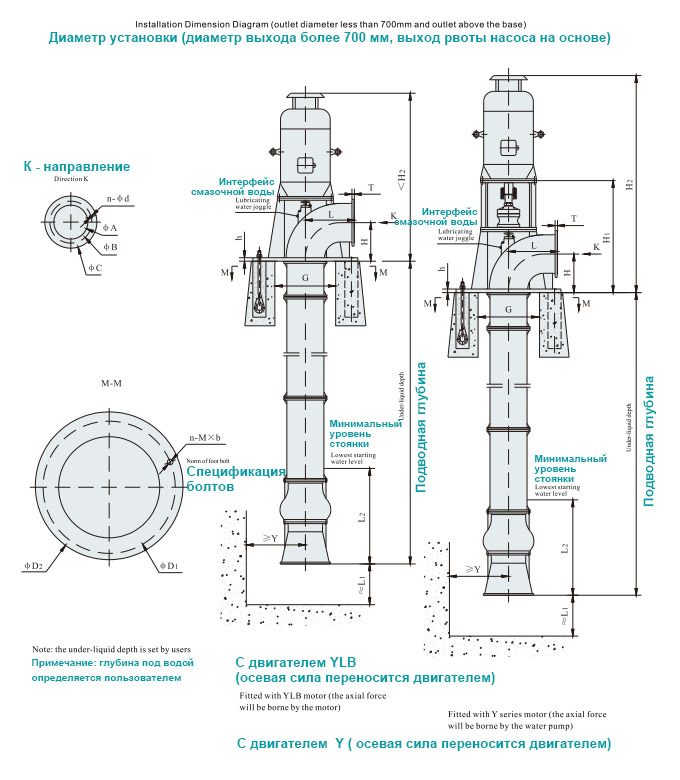

Диаметр установочных размеров (выходной диаметр 50 - 600 мм, выход насоса под фундамент)


Установка шкалы размеров (выходной диаметр 50 – 600 мм, откачка насосом под фундамент)

Число Тип насоса Измерение
H H1 Н2 L T h A B C n-φd E F М×б G Л1 Л2 Л3
1 50ЛП(Т)-10-Х 500 450 760 120 20 20 50 125 165 4-F19 400 500 М16×300 350 300 200 500
2 50ЛП(Т)2-20-Х 500 450 785 120 20 20 50 125 165 4-F19 400 500 М16×300 350 300 200 500
3 65ЛП(Т)-10-Х 550 500 820 150 20 20 65 145 185 4-F19 450 550 М20×400 400 300 200 550
4 65ЛП(Т)2-20-Х 550 500 840 150 20 20 65 145 185 4-F19 450 550 М20×400 400 300 200 550
5 80ЛП(Т)-15-Х 600 550 890 150 22 20 80 160 200 8-F19 500 600 М20×400 450 300 200 600
6 80ЛП(Т)-25-Х 600 550 930 150 22 20 80 160 200 8-F19 500 600 М20×400 450 300 200 600
7 100ЛП(Т)-15-Х 700 620 1015 200 24 20 100 180 220 8-F19 500 600 М20×500 450 300 300 750
8 100ЛП(Т)-30-Х 700 650 1055 200 24 20 100 180 220 8-F19 500 600 М20×500 450 300 300 750
9 150ЛП(Т)-20-Х 800 695 1280 250 26 25 150 240 285 8-Ф23 600 700 М24×500 550 300 300 900
10 150ЛП(Т)2-30-Х 800 695 1290 250 26 25 150 240 285 8-Ф23 600 700 М24×500 550 300 300 900
11 150ЛП(Т)2-40-Х 800 695 1340 250 26 25 150 240 285 8-Ф23 600 700 М24×500 550 300 300 900
12 200ЛП(Т)-15-Х 900 770 1330 250 26 25 200 295 340 8-Ф23 600 700 М24×500 550 300 300 1000
13 200ЛП(Т)-22-Х 900 770 1410 250 26 25 200 295 340 8-Ф23 600 700 М24×500 550 300 300 1000
14 200ЛП(Т)2-30-Х 900 770 1430 250 26 25 200 295 340 8-Ф23 600 700 М24×500 550 300 300 1000
15 200ЛП(Т)2-40-Х 900 770 1530 250 26 25 200 295 340 8-Ф23 600 700 М24×500 550 300 300 1000
16 250ЛП(Т)-20-Х 1000 825 1495 300 28 25 250 350 395 12-Ф23 700 800 М24×500 650 300 300 1100
17 250ЛП(Т)-30-Х 1000 850 1675 300 28 25 250 350 395 12-Ф23 700 800 М24×500 650 300 300 1100
18 250ЛП(Т)2-40-Х 1000 850 1675 300 28 25 250 350 395 12-Ф23 700 800 М24×500 650 300 300 1100
19 300ЛП(Т)-6-Х 1100 900 1945 300 28 25 300 400 445 12-Ф23 750 850 М30×630 700 300 300 1200
20 300ЛП(Т)-8-Х 1100 900 2000 300 28 25 300 400 445 12-Ф23 750 850 М30×630 700 300 300 1200
21 300ЛП(Т)-10-Х 1100 900 2100 300 28 25 300 400 445 12-Ф23 750 850 М30×630 700 300 300 1200
22 300ЛП(Т)-15-Х 1100 925 2000 300 28 25 300 400 445 12-Ф23 750 850 М30×630 700 300 300 1200
23 300ЛП(Т)-20-Х 1100 925 2100 300 28 25 300 400 445 12-Ф23 750 850 М30×630 700 300 300 1200
24 300ЛП(Т)2-30-Х 1100 925 2185 300 28 25 300 400 445 12-Ф23 750 850 М30×630 700 300 300 1200
25 300ЛП(Т)2-40-Х 1100 950 2785 300 28 25 300 400 445 12-Ф23 750 850 М30×630 700 300 300 1200
26 350ЛП(Т)-4-Х 1200 950 1710 350 30 30 350 460 505 16-Ф23 900 1000 М30×630 800 300 300 1350
27 350ЛП(Т)-6-Х 1200 950 1785 350 30 30 350 460 505 16-Ф23 900 1000 М30×630 800 300 300 1350
28 350ЛП(Т)-8-Х 1200 950 1815 350 30 30 350 460 505 16-Ф23 900 1000 М30×630 800 300 300 1350
29 350ЛП(Т)-10-Х 1200 950 1840 350 30 30 350 460 505 16-Ф23 900 1000 М30×630 800 300 300 1350
30 350ЛП(Т)-15-Х 1200 975 1905 350 30 30 350 460 505 16-Ф23 900 1000 М30×630 800 300 300 1250


Установка шкалы размеров (выходной диаметр 50 – 600 мм, откачка насосом под фундамент)

Число Тип насоса Измерение
H H1 Н2 L T h A B C n-φd E F Мхб G Л1 Л2 Л3
31 350ЛП(Т)-20-Х 1200 975 2055 350 30 30 350 460 505 16-Ф23 900 1000 М30×630 800 300 300 1250
32 350ЛП(Т)2-30-Х 1200 975 2540 350 30 30 350 460 505 16-Ф23 900 1000 М30×630 800 300 300 1250
33 350ЛП(Т)2-40-Х 1200 975 2630 350 30 30 350 460 505 16-Ф23 900 1000 М30×630 800 300 300 1250
34 400ЛП(Т)-4-х 1300 1000 2010 400 32 30 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
35 400ЛП(Т)-6-х 1300 1000 2065 400 32 30 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
36 400ЛП(Т)-8-х 1300 1000 2465 400 32 30 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
37 400ЛП(Т)-10-х 1300 1000 2250 400 40 40 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
38 400ЛП(Т)-13-х 1300 1000 2300 400 32 30 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
39 400ЛП(Т)-16-х 1300 1000 2520 400 32 30 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
40 400ЛП(Т)-20-х 1300 1050 2600 400 32 30 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
41 400ЛП(т)-25-х 1300 1050 2600 400 32 30 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
42 400ЛП(т)-30-х 1300 1050 2660 400 32 30 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
43 400ЛП(Т)2-40-Х 1300 1050 2760 400 32 30 400 515 565 16-Ф28 1100 1250 М30×630 1000 350 400 1600
44 500ЛП(Т)-4-Х 1500 1150 2200 500 34 40 500 620 670 20-Ф28 1400 1500 М36×630 1250 450 500 1800
45 500ЛП(Т)-6-Х 1500 1150 2330 500 34 40 500 620 670 20-Ф28 1400 1500 М36×630 1250 450 500 1800
46 500ЛП(Т)-8-Х 1500 1150 2550 500 34 40 500 620 670 20-Ф28 1400 1500 М36×630 1250 450 500 1800
47 500ЛП(Т)-10-Х 1500 1150 2650 500 34 40 500 620 670 20-Ф28 1400 1500 М36×630 1250 450 500 1800
48 500ЛП(Т)-12-Х 1500 1200 2850 500 34 40 500 620 670 20-Ф28 1400 1500 М36×630 1250 450 500 1800
49 500ЛП(Т)-15-Х 1500 1200 2850 500 34 40 500 620 670 20-Ф28 1400 1500 М36×630 1250 450 500 1800
50 500ЛП(Т)-20-Х 1500 1200 2950 500 34 40 500 620 670 20-Ф28 1400 1500 М36×630 1250 450 500 1800
51 500ЛП(Т)-25-Х 1500 1250 3050 500 34 40 500 620 670 20-Ф28 1400 1500 М36×630 1250 450 500 1800
52 500ЛП(Т)-30-Х 1500 1250 3250 500 34 40 500 620 670 20-Ф28 1400 1500 М36×630 1250 450 500 1800
53 600ЛП(Т)-4-Х 1800 1300 2730 600 36 40 600 725 780 20-Ф30 1500 1600 М42×800 1300 550 600 1900
54 600ЛП(Т)-6-Х 1800 1300 3050 600 36 40 600 725 780 20-Ф30 1500 1600 М42×800 1300 550 600 1900
55 600ЛП(Т)-8-Х 1800 1300 3150 600 36 40 600 725 780 20-Ф30 1500 1600 М42×800 1300 550 600 1900
56 600ЛП(Т)-10-Х 1800 1300 3250 600 36 40 600 725 780 20-Ф30 1500 1600 М42×800 1300 550 600 1900
57 600ЛП(Т)-12-Х 1800 1300 3350 600 36 40 600 725 780 20-Ф30 1500 1600 М42×800 1300 550 600 1900
58 600ЛП(Т)-15-Х 1800 1350 3400 600 36 40 600 725 780 20-Ф30 1500 1600 М42×800 1300 550 600 1900
59 600ЛП(Т)-20-Х 1800 1350 3450 600 36 40 600 725 780 20-Ф30 1500 1600 М42×800 1300 550 600 1900
60 600ЛП(Т)-25-Х 1800 1350 3600 600 36 40 600 725 780 20-Ф30 1500 1600 М42×800 1300 550 600 1900

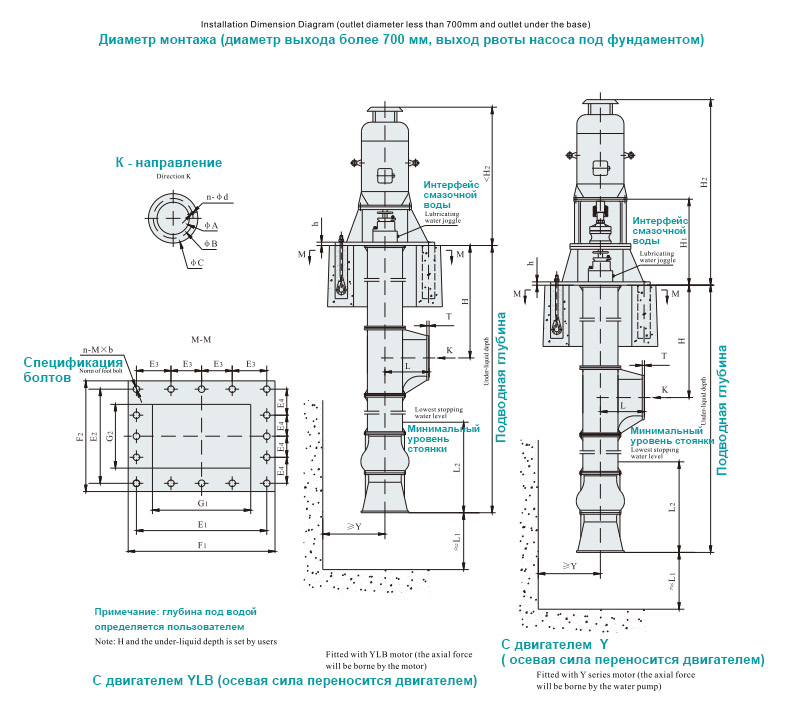

Диаметр установки (выходной диаметр более 700 мм, откачка насосом под фундамент)


Установка размерной шкалы (выход диаметром более 700 мм, выход подкачки насоса под фундамент)

Число Тип насоса Измерение
H1 Н2 L T h A B C n-φd Е1 Е2 Е3 Е4 Ф1 Ф2 н-М×б Г1 G2 Л1 Л2 Y
1 700ЛП(Т)-10-Х 1400 3950 700 30 40 700 810 860 24-F26 1800 1500 600 500 2000 1700 12-М30×630 1500 1200 600 1400 800
2 700ЛП(Т)-25-Х 1400 4250 700 30 40 700 810 860 24-F26 1800 1500 600 500 2000 1700 12-М30×630 1500 1200 600 1400 800
3 800ЛП(Т)-7-Х 1450 4050 750 30 40 800 920 975 24-Ф30 1950 1650 650 550 2100 1800 12-М30×630 1600 1300 700 1500 900
4 800ЛП(Т)-13.4-Х 1450 4100 750 30 40 800 920 975 24-Ф30 1950 1650 650 550 2100 1800 12-М30×630 1600 1300 700 1500 900
5 800ЛП(Т)-17-Х 1450 4150 750 30 40 800 920 975 24-Ф30 1950 1650 650 550 2100 1800 12-М30×630 1600 1300 700 1500 900
6 900ЛП(Т)-7-Х 1500 4450 850 32 40 900 1020 1075 24-Ф30 2100 1800 700 600 2300 2000 12-М36×630 1800 1500 800 1600 1000
7 900ЛП(Т)-12,6-Х 1500 4450 850 32 40 900 1020 1075 24-Ф30 2100 1800 700 600 2300 2000 12-М36×630 1800 1500 800 1600 1000
8 900ЛП(Т)-17-Х 1500 4500 850 32 40 900 1020 1075 24-Ф30 2100 1800 700 600 2300 2000 12-М36×630 1800 1500 800 1600 1000
9 1000ЛП(Т)-7-Х 1600 5200 900 35 50 1000 1120 1175 28-Ф30 2300 1900 575 475 2500 2100 16-М36×630 2000 1600 900 1700 1100
10 1000ЛП(Т)-13-Х 1600 5250 900 35 50 1000 1120 1175 28-Ф30 2300 1900 575 475 2500 2100 16-М36×630 2000 1600 900 1700 1100
11 1000ЛП(Т)-17-Х 1600 5400 900 35 50 1000 1120 1175 28-Ф30 2300 1900 575 475 2500 2100 16-М36×630 2000 1600 900 1700 1100
12 1200ЛП(Т)-8-Х 1700 5500 1000 35 50 1200 1340 1405 32-Ф33 2400 2000 600 500 2600 2200 16-М36×630 2100 1700 1100 1800 1400
13 1200ЛП(Т)-10-Х 1700 5650 1000 35 50 1200 1340 1405 32-Ф33 2400 2000 600 500 2600 2200 16-М36×630 2100 1700 1100 1800 1400
14 1200ЛП(Т)-17-Х 1700 5950 1000 35 50 1200 1340 1405 32-Ф33 2400 2000 600 500 2600 2200 16-М36×630 2100 1700 1100 1800 1400
15 1400ЛП(Т)-9-Х 1800 5700 1200 40 50 1400 1560 1630 36-Ф36 2800 2300 700 575 3000 2500 16-М42×800 2500 2000 1400 2100 1600
16 1400ЛП(Т)-14-Х 1800 6200 1200 40 50 1400 1560 1630 36-Ф36 2800 2300 700 575 3000 2500 16-М42×800 2500 2000 1400 2100 1600
17 1500ЛП(Т)-26-Х 1900 6400 1300 45 50 1500 1660 1730 36-Ф36 2900 2400 725 600 3100 2600 16-М42×800 2600 2100 1500 2300 1800
18 1600ЛП(Т)-7-Х 2000 6600 1400 50 60 1600 1760 1830 40-Ф36 3200 2600 640 520 3400 2800 20-М48×1000 2800 2200 1600 2500 2000
19 1600ЛП(Т)-14.6-Х 2000 6600 1400 50 60 1600 1760 1830 40-Ф36 3200 2600 640 520 3400 2800 20-М48×1000 2800 2200 1600 2500 2000
20 1600ЛП(Т)-20-Х 2000 6600 1400 50 60 1600 1760 1830 40-Ф36 3200 2600 640 520 3400 2800 20-М48×1000 2800 2200 1600 2500 2000
21 1600ЛП(Т)-19-Х 2000 6600 1400 50 60 1600 1760 1830 40-Ф36 3200 2600 640 520 3400 2800 20-М48×1000 2800 2200 1600 2500 2000
22 1800ЛП(Т)-7-Х 2100 7950 1600 50 60 1800 1970 2045 44-Ф42 3400 2800 680 560 3600 3000 20-М48×1000 3000 2400 2000 3000 2500
23 1800ЛП(Т)-10-Х 2100 8250 1600 50 60 1800 1970 2045 44-Ф42 3400 2800 680 560 3600 3000 20-М48×1000 3000 2400 2000 3000 2500
24 1800ЛП(Т)-13-Х 2100 8450 1600 50 60 1800 1970 2045 44-Ф42 3400 2800 680 560 3600 3000 20-М48×1000 3000 2400 2000 3000 2500
25 1800ЛП(Т)-17-Х 2100 8650 1600 50 60 1800 1970 2045 44-Ф42 3400 2800 680 560 3600 3000 20-М48×1000 3000 2400 2000 3000 2500


Схема установки с насосом (производительность насоса исходя из)


Installation of the scale (output of the pumping pump based on)

Число Тип насоса Измерение
H H1 Н2 L T h A B C n-φd Д1 Д2 Т1 н-М×б G Л1 Л2 Y
1 600ЛПТК-15 650 2150 3850 800 36 150 600 725 780 20-Ф30 1600 1700 800 8-М42×800 1150 500 1200 700
2 600ЛПТК--20 650 2150 3850 800 36 150 600 725 780 20-Ф30 1600 1700 800 8-М42×800 1150 500 1200 700
3 700ЛПТК-15 750 2300 4150 900 30 150 700 810 860 24-F26 1600 1700 800 8-М42×800 1150 600 1400 800
4 700ЛПТК-20 750 2300 4350 900 30 150 700 810 860 24-F26 1600 1700 800 8-М42×800 1150 600 1400 800
5 800ЛПТК-15 850 2300 4550 1000 30 150 800 920 975 24-Ф30 2000 2200 500 16-М42×800 1600 700 1500 900
6 800ЛПТК-20 850 2350 4600 1000 30 150 800 920 975 24-Ф30 2000 2200 500 16-М42×800 1600 700 1500 900
7 900ЛПТК-15 950 2500 4750 1100 32 150 900 1020 1075 24-Ф30 2000 2200 500 16-М42×800 1600 800 1600 1000
8 900ЛПТК-20 950 2500 4750 1100 32 150 900 1020 1075 24-Ф30 2000 2200 500 16-М42×800 1600 800 1600 1000
9 1000ЛПТК-15 1000 2600 5150 1200 35 150 1000 1120 1175 28-Ф30 2000 2200 500 16-М42×800 1600 900 1700 1100
10 1000ЛПТК-20 1000 2600 5300 1200 35 150 1000 1120 1175 28-Ф30 2000 2200 500 16-М42×800 1600 900 1700 1100
11 1200ЛПТК-15 1100 2700 5750 1200 35 150 1200 1340 1405 32-Ф33 2000 2200 500 16-М42×800 1600 1100 1800 1400
12 1200ЛПТК-19 1100 2700 5800 1200 35 150 1200 1340 1405 32-Ф33 2000 2200 500 16-М42×800 1600 1100 1800 1400
13 1400LPTC-9 1300 3400 5800 1500 40 200 1400 1560 1630 36-Ф36 2800 3000 700 16-М42×800 2300 1400 2100 1600
14 1400LPTCB-10(-4°) 1300 3400 5800 1500 40 200 1400 1560 1630 36-Ф36 2800 3000 700 16-М42×800 2300 1400 2100 1600
15 1400LPTCB-10(-2°) 1300 3400 6000 1500 40 200 1400 1560 1630 36-Ф36 2800 3000 700 16-М42×800 2300 1400 2100 1600
16 1400LPTCB-10(0°) 1300 3400 6200 1500 40 200 1400 1560 1630 36-Ф36 2800 3000 700 16-М42×800 2300 1400 2100 1600
17 1400LPTCB-10(+2°) 1300 3400 6500 1500 40 200 1400 1560 1630 36-Ф36 2800 3000 700 16-М42×800 2300 1400 2100 1600
18 1400LPTCB-10(+4°) 1300 3400 6800 1500 40 200 1400 1560 1630 36-Ф36 2800 3000 700 16-М42×800 2300 1400 2100 1600
19 1400LPTCQ-10 1300 3400 6200 1500 40 200 1400 1560 1630 36-Ф36 2800 3000 700 16-М42×800 2300 1400 2100 1600
20 1500ЛПТК-26 1400 4200 6400 1600 45 200 1500 1660 1730 36-Ф36 2800 3000 700 16-М48×1000 2300 1500 2300 1800
21 1600LPTCQ-8 1500 4700 6600 1700 50 200 1600 1760 1830 40-Ф36 2800 3000 700 16-М42×1000 2300 1600 2500 2000
22 1600LPTC-11(-4°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-Ф36 2800 3000 700 16-М42×1000 2300 1600 2500 2000
23 1600LPTC-11(-2°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-Ф36 2800 3000 700 16-М42×1000 2300 1600 2500 2000
24 1600LPTC-11(0°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-Ф36 2800 3000 700 16-М42×1000 2300 1600 2500 2000
25 1600LPTC-11(+2°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-Ф36 2800 3000 700 16-М42×1000 2300 1600 2500 2000
26 1600LPTC-11(+4°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-Ф36 2800 3000 700 16-М42×1000 2300 1600 2500 2000
27 1600ЛПТК-14 1500 4700 6600 1700 50 200 1600 1760 1830 40-Ф36 2800 3000 400 28-М42×1000 2300 1600 2500 2000
28 1600ЛПТК-40 1500 4700 6600 1700 50 200 1600 1760 1830 40-Ф36 2800 3000 400 28-М48×1000 2300 1600 2500 2000
29 1800ЛПТКО-16 1600 5500 8150 2000 50 200 1800 1970 2045 44-Ф42 2800 3000 400 28-М48×1000 2300 2000 3000 2500
30 1800LPTC-17 1600 5500 8050 2000 50 200 1800 1970 2045 44-Ф42 2800 3000 400 28-М48×1000 2300 2000 3000 2500
31 1800LPTC-21 1600 5500 8550 2000 50 200 1800 1970 2045 44-Ф42 2800 3000 400 28-М48×1000 2300 2000 3000 2500


Схема установки с насосом (выход рвотного насоса находится под фундаментом)


Установка размерной шкалы (вывод подкачки насоса под фундамент)

Число Тип насоса Измерение
H1 Н2 L T h A B C n-φd Е1 Е2 Е3 Е4 Ф1 Ф2 н-М×б Г1 G2 Л1 Л2 Y
1 600LPTC-15-X 1350 2630 600 36 150 600 725 780 20-Ф30 2000 1800 500 600 2200 2000 14-М30×630 1600 1400 500 1300 700
2 600LPTC-20-X 1350 2830 600 36 150 600 725 780 20-Ф30 2000 1800 500 600 2200 2000 14-М30×630 1600 1400 500 1300 700
3 700LPTC-15-X 1400 2950 700 30 150 700 810 860 24-F26 2000 1800 500 600 2200 2000 14-М30×630 1600 1400 600 1400 800
4 700LPTC-20-X 1400 3250 700 30 150 700 810 860 24-F26 2000 1800 500 600 2200 2000 14-М30×630 1600 1400 600 1400 800
5 800LPTC-15-X 1450 3050 750 30 150 800 920 975 24-Ф30 2000 1800 500 600 2200 2000 14-М30×630 1600 1400 700 1500 900
6 800LPTC-20-X 1450 3500 750 30 150 800 920 975 24-Ф30 2000 1800 500 600 2200 2000 14-М30×630 1600 1400 700 1500 900
7 900LPTC-15-X 1500 3650 850 32 200 900 1020 1075 24-Ф30 2400 2100 480 525 2500 2200 18-М30×630 1900 1600 800 1600 1000
8 900LPTC-20-X 1500 3850 850 32 200 900 1020 1075 24-Ф30 2400 2100 480 525 2500 2200 18-М30×630 1900 1600 800 1600 1000
9 1000LPTC-15-X 1600 4450 900 32 200 1000 1120 1175 28-Ф30 2400 2100 480 525 2500 2200 18-М30×630 1900 1600 900 1700 1100
10 1000LPTC-20-X 1600 4800 900 32 200 1000 1120 1175 28-Ф30 2400 2100 480 525 2500 2200 18-М30×630 1900 1600 900 1700 1100
11 1200LPTC-15-X 1700 5200 1000 32 200 1200 1340 1405 32-Ф35 2400 2100 480 525 2500 2200 18-М30×630 1900 1600 1100 1800 1400
12 1200LPTC-19-X 1700 5250 1000 32 200 1200 1340 1405 32-Ф35 2400 2100 480 525 2500 2200 18-М30×630 1900 1600 1100 1800 1400
13 1400LPTC-9-X 1800 5700 1200 40 250 1400 1560 1630 36-Ф36 3400 2800 680 560 3600 3000 20-М36×630 3000 2400 1400 2100 1600
14 1400LPTC-14-X 1800 6200 1200 40 250 1400 1560 1630 36-Ф36 3400 2800 680 560 3600 3000 20-М36×630 3000 2400 1400 2100 1600
15 1500LPTC-26-X 1900 6400 1300 45 250 1500 1660 1730 36-Ф36 3400 2800 680 560 3600 3000 20-М36×630 3000 2400 1500 2300 1800
16 1500LPTC-26A-X 1900 6400 1300 45 250 1500 1660 1730 36-Ф36 3400 2800 680 560 3600 3000 20-М36×630 3000 2400 1500 2300 1800
17 1500LPTC-26B-X 1900 6600 1300 45 250 1500 1660 1730 36-Ф36 3400 2800 680 560 3600 3000 20-М36×630 3000 2400 1500 2300 1800
18 1600LPTC-6-X 2000 6600 1400 50 250 1600 1760 1830 40-Ф36 3400 2800 680 560 3600 3000 20-М42×800 3000 2400 1600 2500 2000
19 1600LPTCQ-10-X 2000 6700 1400 50 250 1600 1760 1830 40-Ф36 3400 2800 680 560 3600 3000 20-М42×800 3000 2400 1600 2500 2000
20 1600LPTC-20-X 2000 6800 1400 50 250 1600 1760 1830 40-Ф36 3400 2800 680 560 3600 3000 20-М42×800 3000 2400 1600 2500 2000
21 1800LPTC-24-X 2100 7200 1600 50 250 1800 1970 2045 44-Ф42 3600 3000 600 500 3800 3200 24-М42×800 3200 2600 2000 3000 2500
22 1800LPTC-26-X 2100 7300 1600 50 250 1800 1970 2045 44-Ф42 3600 3000 600 500 3800 3200 24-М42×800 3200 2600 2000 3000 2500
23 1800LPTC-28.5-X 2100 7400 1600 50 250 1800 1970 2045 44-Ф42 3600 3000 600 500 3800 3200 24-М42×800 3200 2600 2000 3000 2500
24 2000LPTC-20-X 2200 5200 1600 50 50 2000 2180 2265 48-Ф42 3600 3000 600 500 3800 3200 24-М42×800 3200 2600 1800 2800 2200
25 2000LPTC-24-X 2400 5800 1600 50 50 2000 2180 2265 48-Ф42 3600 3000 600 500 3800 3200 24-М42×800 3200 2600 1800 2800 2200
26 2200LPTC-27.5-Х 2800 6300 1800 54 55 2200 2390 2475 52-Ф42 3720 3120 620 520 3920 3320 24-М42×800 3320 2720 2000 3000 2400
27 2400LPTC-24-X 3000 6600 2000 60 60 2400 2600 2685 56-Ф42 3900 3300 650 550 4100 3500 24-М42×800 3500 2900 2200 3200 2600


Список потерь трубопровода

Диаметр трубы
(мм)		 КАРНИТУРА (Л/С)
1 2 4 6 8 10 Краткая таблица потерь на трение в прямых трубах (для оценки) Потери в метрах 100-метровых прямых труб рассчитаны для новых чугунных труб и увеличены в два раза для старых труб.
Краткая таблица потерь на трение прямой трубы (для оценки), потерянные метры прямой трубы длиной 100 м принимает новую железную трубу за эталон и кратную за старую.
25 32.7 13.0
38 3.5 14 55 15 20
50 0.8 3.1 13 29 25 30
65 1.6 3.2 7.1 13 20 40 50
75 0.4 0.8 3.3 5.9 9.6 21.6 60 70
100 0.23 0.8 1.3 2.1 6.8 8.6 13 19.4 80 90
125 0.23 0.4 0.63 1.3 2.7 4.1 5.9 10.7 100 110
150 0.16 0.26 0.58 1.1 1.6 2.3 4.2 6.4 9.4 120 130
175 0.11 0.27 0.5 0.74 1.05 1.9 2.9 4.3 5.8 7.7 9.6 140 160
200 0.13 0.26 0.37 0.53 0.93 1.5 2.1 2.9 3.7 4.7 6.1 7.2 8.5 180 200
250 0.07 0.12 0.18 0.30 0.48 0.68 0.93 1.2 1.5 1.9 2.3 2.8 3.3 3.7 4.9 5.2
300 0.07 0.12 0.19 0.27 0.37 0.49 0.61 0.76 0.9 1.1 1.3 1.5 2.0 2.4 3.0


Valves and bends fold the length of a straight pipe (each)

Разнообразие
Разнообразие		 Reducing the diameter of a straight pipe is multiple
Перевести во времена
diameter of a straight pipe 		Примечание
Примечание
Стандартное колено
Стандартное колено		 12 Несколько по делу
Multiple in case of unopen
Полностью открытый клапан
Полностью открытая задвижка		 25
Обратный клапан
Обратный клапан		 100
Ножной клапан
Ножной клапан		 100 Partial blocking is multiplied
Partial block-up multipled

Примечание: например, трубка диаметром 100 мм, нижний клапан в 100 раз больше диаметра 100×100 = 10000 мм = длина диаметра 10 м, расчетный расход 8 л/с. Для проверки таблицы прямая трубка теряет 1,3 м на 100 м, то есть 10 м теряет 0,13 м, то есть 100 мм нижней клапан, расход 8 л/с, потеря давления 0,13 м.


Максимальное ограничение расхода определенного диаметра трубопровода

Диаметр трубы
Диаметр трубопровода
(мм)		 Макс. Поток
Максимальный поток
(л/с)		 Макс. Скорость потока
Максимальная скорость потока
(РС)
25 1 2.04
38 2.5 1.69
50 4.17 2.12
65 6.67 2.01
75 10.0 2.26
100 18.4 2.33



Диаметр трубы
Диаметр трубопровода
(мм)		 Макс. Поток
Максимальный поток
(л/с)		 Макс. Скорость потока
Максимальная скорость потока
(РС)
125 30.0 2.44
150 43.0 2.45
175 60.0 2.49
200 83.3 2.69
250 133.0 2.72
300 192.0 2.71

Примечание: Превышение данного лимита привело к значительному увеличению потерь в трубопроводе.




Горячие Теги: Вертикальный турбинный насос LP-T, Китай, Производитель, Поставщик, Фабрика, Индивидуальные, Качество, Последние продажи, На складе, Бренды, CE, Тайчжоу

Связанная категория

Интеллектуальный насос с преобразователем частоты

Поверхностный насос

Садовый насос

Погружной насос

Канализационный насос

Глубокий скважинный насос

Солнечный насос

Циркуляционный насос

Встроенный насос

Коммерческая центрифуга

Двойной всасывающий насос

Концевой всасывающий насос

Насос для спа-бассейна

Перекачивающий насос

Моторный насос

Аварийный дренажный насос прицепа и насос дизельного двигателя

Пожарный насос и оборудование

Отправить запрос

Пожалуйста, не стесняйтесь дать свой запрос в форме ниже. Мы ответим вам в течение 24 часов.

сопутствующие товары

X
Мы используем файлы cookie, чтобы предложить вам лучший опыт просмотра, анализировать трафик сайта и персонализировать контент. Используя этот сайт, вы соглашаетесь на использование нами файлов cookie. политика конфиденциальности
Отклонять Принимать
