Интеллектуальный контроллер насоса и защита

Полное руководство по интеллектуальному управлению и защите насосов

Надежность и эффективность насосных систем имеют решающее значение во многих промышленных, коммерческих и муниципальных приложениях. Неконтролируемая работа, работа всухую, обрыв фазы и перегрузка являются основными причинами выхода из строя насоса, что приводит к дорогостоящим простоям, потерям энергии и дорогостоящему ремонту или замене. Для решения этих проблем необходима передовая технология управления насосами. Интеллектуальный контроллер и устройство защиты насосов больше не роскошь, а необходимость для современных предприятий, стремящихся оптимизировать производительность и защитить ценные активы.ДЗЭН Машинери, ведущий китайский производитель насосов в области решений для промышленного управления, предлагает самые современныеIинтеллектуальные контроллеры насосов и устройства защитыразработан для максимальной надежности и интеллекта.

Что такое интеллектуальный контроллер и устройство защиты насоса?

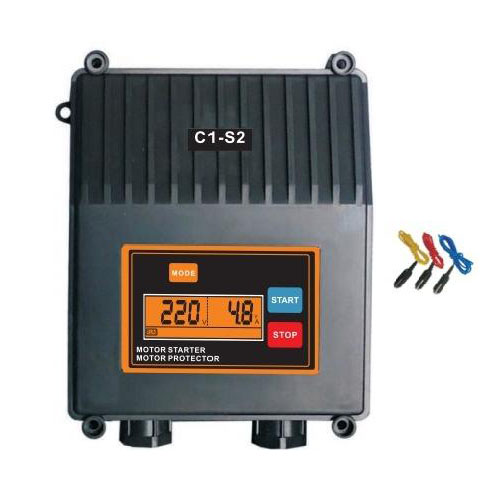

Интеллектуальный контроллер и устройство защиты насосов — это современное электронное устройство, которое автоматизирует работу электрических насосов, одновременно отслеживая критически важные электрические и системные параметры. Он действует как мозг и хранитель насоса. В отличие от традиционных электромеханических средств управления, он использует логику на базе микропроцессора, чтобы обеспечить точное управление, комплексную защиту и ценную информацию об эксплуатации. Основная функция этого интеллектуального устройства — предотвращение катастрофических сбоев путем обнаружения ненормальных условий и принятия корректирующих мер, таких как отключение насоса, до того, как произойдет повреждение.

Контроллеры ZEN Machinery спроектированы так, чтобы легко интегрироваться в новые установки или модернизировать существующие системы, предлагая значительное улучшение защиты и функциональности.

Как это работает? Основные функции защиты и управления

Микропроцессор в основе оборудования ZENИнтеллектуальный контроллер насосапостоянно анализирует данные с подключенных датчиков и источника питания. Вот основные функции, которые он выполняет:

• Защита от сухого хода:Контролирует ток двигателя, температуру или входной сигнал внешнего датчика для обнаружения недостатка жидкости. Это предотвращает работу насоса без среды, что может привести к перегреву и выходу из строя уплотнения.
• Защита от перегрузки и недогрузки:Постоянно измеряет ток двигателя. Аномально высокий ток (перегрузка) указывает на механическое заедание или блокировку, а аномально низкий ток (недогрузка) может сигнализировать о поломке муфты или рабочего колеса. Контроллер отключается, чтобы предотвратить перегорание двигателя.
• Фазовый мониторинг (3-фазные модели):Обнаруживает потерю фазы, изменение фазы и дисбаланс напряжения. Работа трехфазного двигателя на одной фазе может вывести его из строя за считанные минуты.

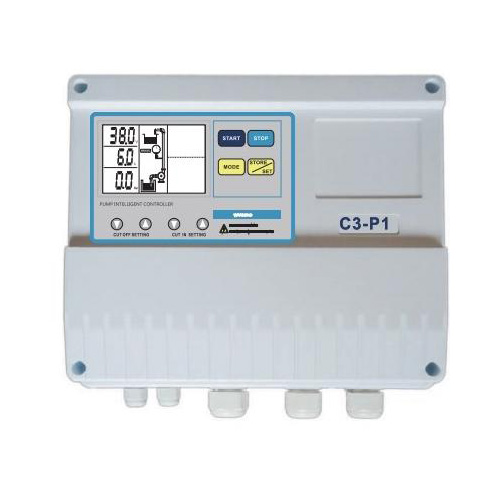

• Автоматическое управление пуском/остановом:Может быть настроен на запуск и остановку насоса на основе сигналов от реле давления, поплавковых выключателей, датчиков уровня или расходомеров, что обеспечивает полностью автоматическую работу системы.
• Функция плавного запуска:Постепенно увеличивает напряжение на двигателе, уменьшая пусковой ток. Это сводит к минимуму механическую нагрузку на насос и трубопровод, продлевает срок службы оборудования и предотвращает нежелательное срабатывание автоматических выключателей.
• Управление таймером и рабочим циклом:Предлагает такие функции, как автоматическое переключение между несколькими насосами (опережающий/запаздывающий), таймеры задержки запуска и периоды отдыха, чтобы обеспечить равномерный износ и предотвратить перегрев.
• Диагностика неисправностей и сигналы тревоги:Обеспечивает четкую визуальную (светодиоды, дисплей) и иногда релейные выходы для указания конкретного состояния неисправности (например, «Сухой ход», «Перегрузка», «Обрыв фазы»), что ускоряет поиск и устранение неисправностей.

Интеллектуальный контроллер насоса ZEN Machinery: технические характеристики

В следующих таблицах подробно описаны стандартные параметры и возможности типичной серии интеллектуальных контроллеров насосов и устройств защиты ZEN Machinery. Технические характеристики могут различаться в зависимости от модели.

Применение интеллектуальных контроллеров насосов

• Вода и сточные воды:Скважинные/погружные насосы, перекачивающие насосы, установки повышения давления, канализационные насосы, ирригационные системы.
• ОВиК и строительные услуги:Насосы градирен, циркуляция охлажденной воды, питательные насосы котлов, системы повышения давления.
• Промышленные процессы:Дозирование химикатов, циркуляция теплоносителя, системы фильтрации, перекачка технической воды.
• Сельское хозяйство:Полив скота, орошение сельскохозяйственных культур, дренажные насосы.
• Муниципальный:Распределение воды, борьба с наводнениями, управление фонтанами и водными объектами.

Часто задаваемые вопросы (FAQ)

Вопрос: Зачем мне нужен интеллектуальный контроллер насоса, а не просто стандартное реле давления или тепловое реле перегрузки?
О: Реле давления управляет запуском/остановкой только в зависимости от давления. Тепловое реле перегрузки обеспечивает базовую защиту от перегрузки по току, но работает медленно и не обеспечивает защиты от сухого хода, недогрузки или замыканий фазы. Интеллектуальный контроллер насоса объединяет все эти функции в одном блоке, обеспечивает более быструю и точную электронную защиту, добавляет функции автоматизации, такие как таймеры, и дает диагностическую обратную связь. Он предлагает полное интегрированное решение как для контроля, так и для защиты.

Вопрос: Как мне установить правильную настройку тока (FLA) на моем контроллере ZEN Machinery?
О: Самый точный метод — найти номинальную силу тока полной нагрузки (FLA) на паспортной табличке двигателя насоса. Введите это значение в контроллер во время настройки. Контроллер использует это значение в качестве 100% базовой линии для расчета точек отключения по перегрузке и недогрузке. Никогда не угадывайте это значение; неправильная настройка может привести к неадекватной защите или нежелательному отключению.

Вопрос: Может ли контроллер защитить как от сухого хода, так и от перегрузки одного и того же насоса?
А: Абсолютно. Это основная сила. Контроллер контролирует ток одновременно для обоих условий. Состояние сухого хода обычно проявляется в виде тока двигателя.нижеуставка недогрузки (так как нагрузка от жидкости отсутствует), в то время как механическое заклинивание или блокировка вызывает токвышеуставка перегрузки. Блок ZEN Machinery отключится и укажет конкретную неисправность для любого сценария.

В: Сложна ли установка? Нужны ли мне специальные инструменты или обучение?
О: Установка не представляет сложностей для квалифицированного электрика. Контроллер подключается последовательно с катушкой силового контактора двигателя насоса (для двигателей меньшего размера он может напрямую переключать питание). Ключевые этапы включают подключение источника питания, выходов управления к контактору и прокладку силовых кабелей двигателя через внутренние трансформаторы тока (ТТ). Конфигурация с помощью клавиатуры осуществляется с помощью меню. Требуются базовые знания в области электротехники и руководство по эксплуатации изделия.

Вопрос: В моей насосной системе используется несколько насосов. Может ли один контроллер управлять ими?

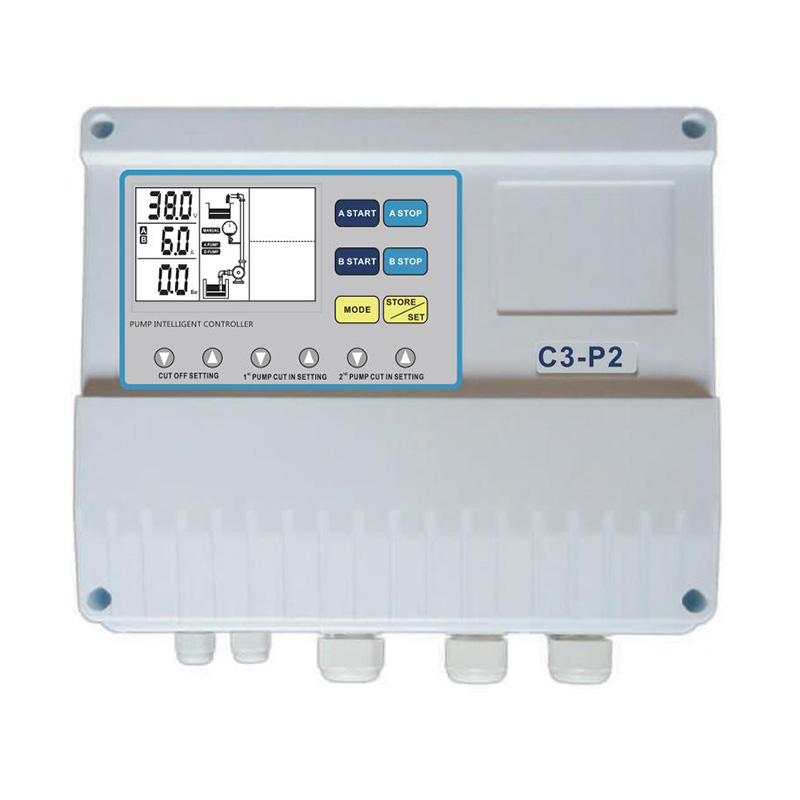

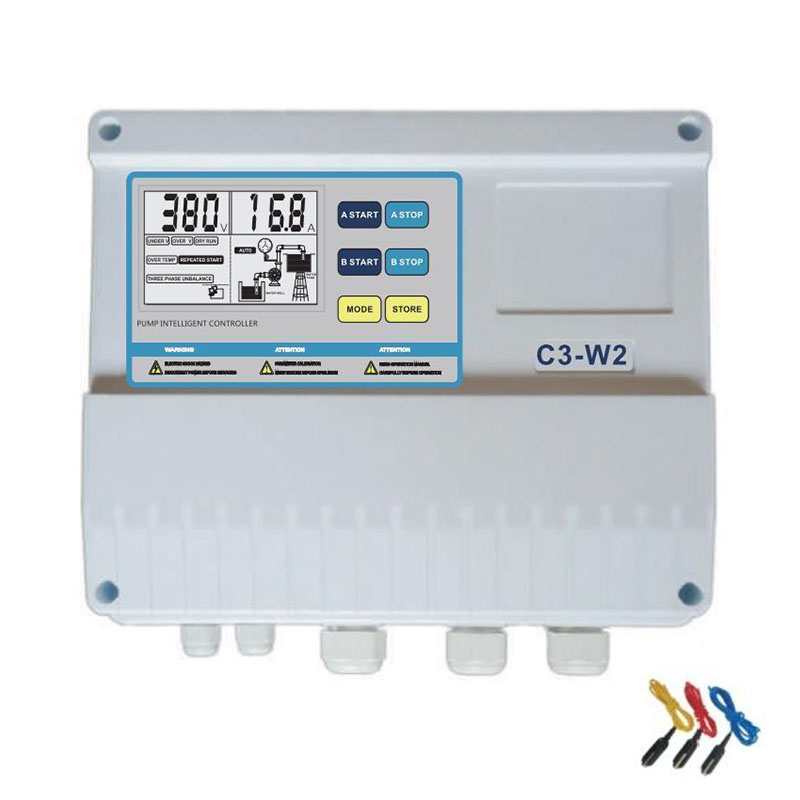

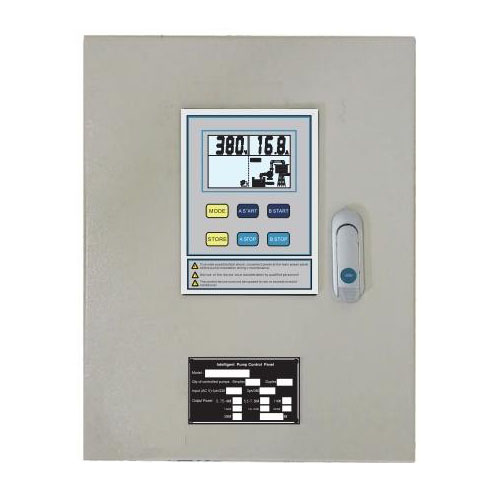

О: Стандартные контроллеры с одним двигателем предназначены для одного насоса. Однако ZEN Machinery предлагает специализированные модели контроллеров с несколькими насосами, разработанные специально для систем опережающего/запаздывающего или дежурного вращения. Эти усовершенствованные агрегаты могут включать до 4 насосов, управлять чередованием для равномерного износа и обеспечивать индивидуальную защиту каждого двигателя. Для систем с несколькими насосами решающее значение имеет выбор правильного системного контроллера.

Вопрос: Что происходит после аварийного отключения? Насос перезапускается автоматически?
О: Это настраивается. После аварийного отключения (например, «сухой ход» или перегрузка) контроллер блокируется и требует ручного сброса (часто с помощью кнопки или включения и выключения питания), чтобы убедиться в выяснении причины неисправности. Однако для таких функций, как задержка запуска или таймер отдыха, перезапуск происходит полностью автоматически после завершения цикла таймера. Ручной сброс при реальных неисправностях является критически важной функцией безопасности.

Вопрос: Как контроллер ZEN Machinery справляется с колебаниями напряжения?
О: Контроллеры рассчитаны на работу в широком диапазоне входного напряжения (например, 100–240 В переменного тока). Они постоянно контролируют напряжение питания. Могут быть обнаружены значительные условия пониженного или повышенного напряжения, которые могут вызвать срабатывание защиты, поскольку это может повредить двигатель насоса. Точные пороговые значения зависят от модели и конфигурации.
