Область действияНоминальный расход: 100 м³/ч.м.
Оценка стоимости. Уровень воды: 33м

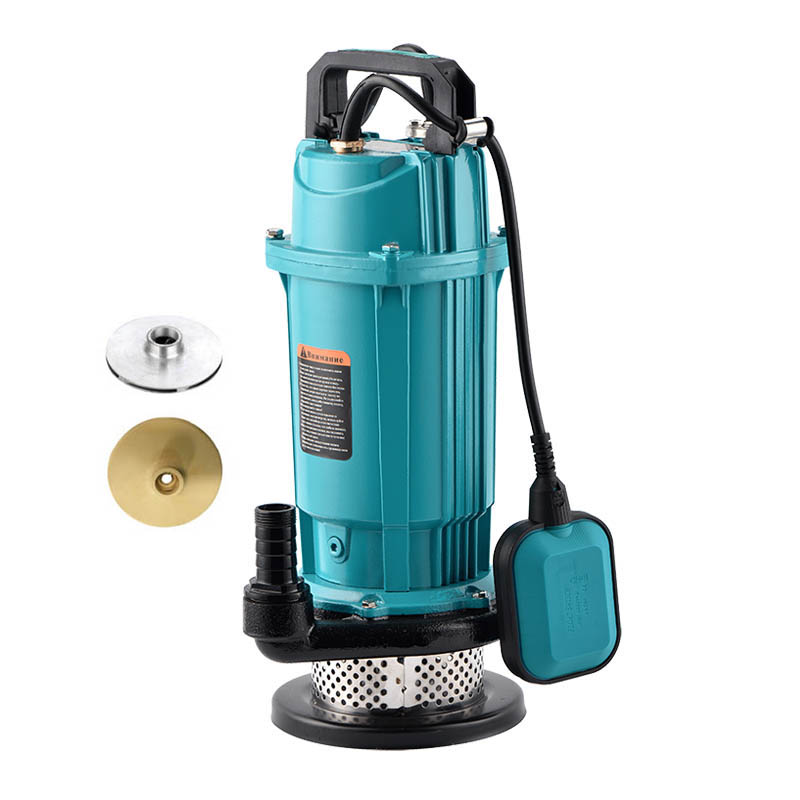

В качестве портативного электрического дренажного и ирригационного устройства погружной насос QDX-L с меньшим потреблением воды широко подходит для водяных боксов, сельскохозяйственных угодий, промышленных и горнодобывающих предприятий, строительных площадок, судов и семей и характеризуется меньшим объемом, легким весом, простотой в эксплуатации и т. д. Если насос оснащен выключателем нагрузки, можно добиться автоматического управления. Этот насос имеет однофазный конденсаторный асинхронный или трехфазный асинхронный двигатель, который установлен со встроенным термопредохранителем и может автоматически отключаться при перегреве или перегрузке, тем самым обеспечивая безопасную и надежную работу в самых тяжелых условиях.
● максимальная температура жидкости + 40°С
● PH 6,5–8,5
● Максимальное содержание песка составляет 0,1%.
● сбалансированное твердое тело пропускает 0,2 мм.
● Частота мощности 50 Гц.
● однофазное номинальное напряжение составляет 180 - 230 ВАК, трехфазное номинальное напряжение - 360 - 380 ВАК, диапазон - 10% - 10%.
● Глубина погружения от 0,5 до 5 м.
Насосы Q (D) X - L имеют небольшие размеры и вес и особенно подходят для перекачивания воды из сельских колодцев, орошения сельскохозяйственных угодий, полива садов, распыления воды и семейного быта, а также для других применений, таких как промышленность, строительство, аквакультура, рыбоводные пруды и т. д.
Конструкция двигателя новая, срок службы больше.
Переносные прочные конструкции из алюминиевых сплавов.
Колеса из высокопроизводительного инженерного пластика или алюминия.
Крышка из нержавеющей стали
однофазный ленточный плавающий переключатель
Другие напряжения или частоты 60 Гц
| Мощность (кВт) |
0.25 (220 В/50 Гц) |
0.37 (220 В/50 Гц) |
0.55 (220 В/50 Гц) |
0.75 (220 В/50 Гц) |
1.1 (220 В/50 Гц) |
0.75 (380 В/50 Гц) |
1.1 (380 В/50 Гц) |
1.5 (380 В/50 Гц) |
|

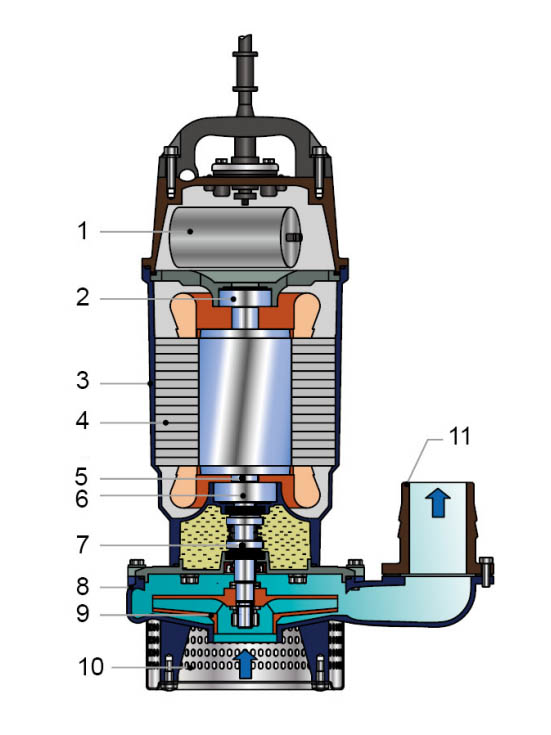

| 1 | Конденсатор | 10 мкФ/450 В переменного тока | 12 мкФ/450 В переменного тока | 18 мкФ/450 В переменного тока | 25 мкФ/450 В переменного тока | 30 мкФ/450 В переменного тока | / | / | / |
| 2 | Верхний подшипник | 6201-2Рз | 6201-2Рз | 6202-2Рз | 6202-2Рз | 6202-2Рз | 6202-2Рз | 6202-2Рз | 6202-2Рз |
| 3 | Халл | Алюминий yl102 | |||||||
| 4 | Двигатель | Сухой подводный двигатель | |||||||
| 5 | Ось двигателя | Сталь 45# | |||||||
| 6 | Нижний подшипник | 6201-2Рз | 6202-2Рз | 6302-2Рз | 6302-2Рз | 6204-2Рз | 6302-2Рз | 6204-2Рз | 6204-2Рз |
| 7 | Механическое уплотнение | 208-12/30 Б:А/Б:А(ПТК) |
208-14/35 Б:А/Б:А(ПТК) |
208-14/35 Б:А/Б:А(ПТК) 208-14/35(2) Б:А/Б:С(ПТК) |
208-14/35 Б:А/Б:А(ПТК) 208-14/35(2) Б:А/Б:С(ПТК) |
208-18/38 Б:А/Б:А(ПТК) |
208-14/35 Б:А/Б:А(ПТК |
208-18/38 Б:А/Б:А(ПТК) |
208-18/38 Б:А/Б:А(ПТК) |
| A: графит, B: керамика, p: nbr | |||||||||
| 8 | Корпус насоса | Алюминий Zl102/HT200 | |||||||
| 9 | Колесо | Алюминий ЗЛ102 или ППО-Г3 | |||||||
| 10 | Экран монтажника | оцинкованная сталь Q235A/430 | |||||||
| 11 | Экспорт | Занавес HT200 | |||||||

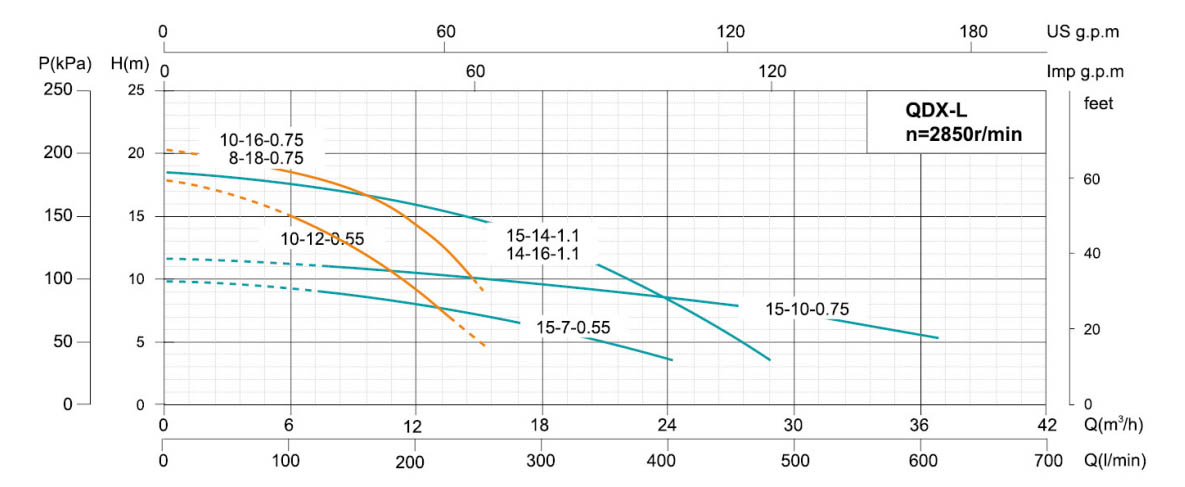

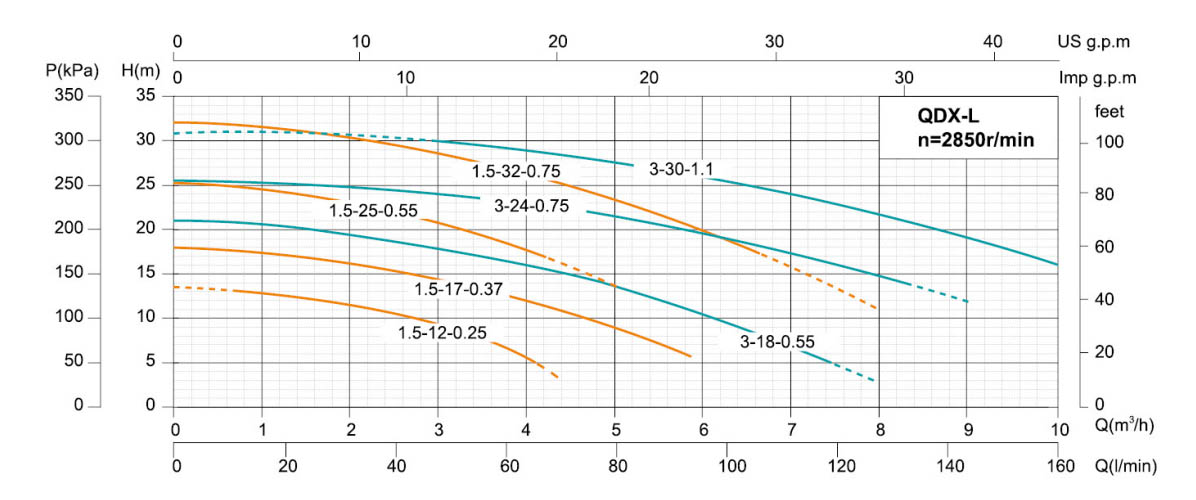

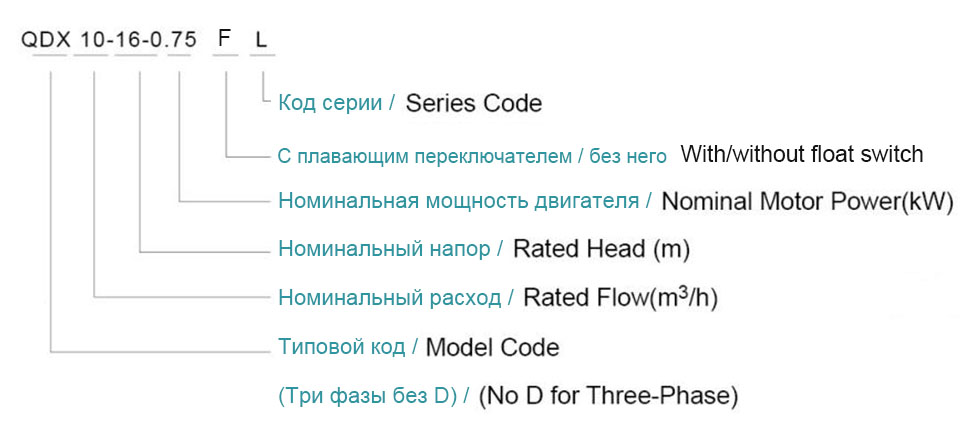

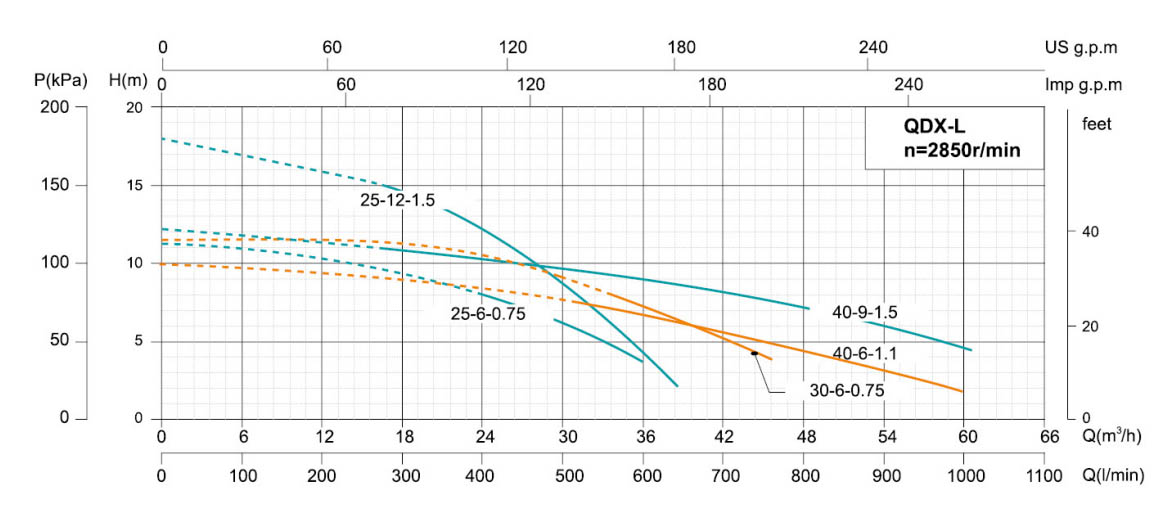

| Числа | Модель | Власть | Оценка стоимости. Голова | Оценка стоимости.q | Выходной размер | Скорость | Монтаж проводов | Спецификация кабеля | |
| кВт | HP | M | м3/ч | ММ | об/мин | m | Электрический кабель | ||
| 1 | QDX1.5-12-025F | 0.25 | 0.34 | 12 | 1.5 | 25 | 2900 | 8 | 3*0,5*8 |
| 2 | QDX1.5-17-0.37F | 0.37 | 0.5 | 17 | 1.5 | 25 | 2900 | 8 | 3*0,5*8 |
| 3 | QDX1.5-25-0.55F | 0.55 | 0.75 | 25 | 1.5 | 25 | 2900 | 8 | 3*0,75*8 |
| 4 | QDX3-20-0,55 | 0.55 | 0.75 | 20 | 3 | 32 | 2900 | 8 | 3*0,75*8 |
| 5 | QDX10-12-0.55F | 0.55 | 0.75 | 12 | 10 | 40 | 2900 | 8 | 3*0,75*8 |
| 6 | QDX15-7-0.55F | 0.55 | 1 | 7 | 15 | 50 | 2900 | 8 | 3*0,75*8 |
| 7 | QDX1.5-32-0.75F | 0.75 | 1 | 32 | 1.5 | 25 | 2900 | 8 | 3*1*8 |
| 8 | Фdx3-24-0.75f | 0.75 | 1 | 24 | 3 | 32 | 2900 | 8 | 3*1*8 |
| 9 | Фdx8-18-0.75f | 0.75 | 1 | 18 | 8 | 40 | 2900 | 8 | 3*1*8 |
| 10 | QDX10-16-0.75F | 0.75 | 1 | 16 | 10 | 50 | 2900 | 8 | 3*1*8 |
| 11 | QDX15-10-0.75F | 0.75 | 1 | 10 | 15 | 65 | 2900 | 8 | 3*1*8 |
| 12 | QDX30-6-0.75f | 0.75 | 1 | 5 | 30 | 80 | 2900 | 8 | 3*1*8 |
| 13 | QDX3-30-1.1F | 1.1 | 1.5 | 30 | 3 | 25 | 2900 | 8 | 3*1,5*8 |
| 14 | QDX7-26-1.1F | 1.1 | 1.5 | 50 | 2900 | 8 | 3*1,5*8 | ||
| 15 | QDX15-15-1.1F | 1.1 | 1.5 | 15 | 15 | 50 | 2900 | 8 | 3*1,5*8 |
| 16 | QDX18-14-1.1F | 1.1 | 1.5 | 14 | 18 | 65 | 2900 | 8 | 3*1,5*8 |
| 17 | QDX40-7-1.1F | 1.1 | 1.5 | 7 | 40 | 80 | 2900 | 8 | 3*1,5*8 |
| 18 | QDX7-33-1.5F | 1.5 | 2 | 33 | 7 | 50 | 2900 | 8 | 3*1,5*8 |
| 19 | Фdx6-26-1.5f | 1.5 | 2 | 28 | 18 | 50 | 2900 | 8 | 3*1,5*8 |
| 20 | QDX15-18-1.5F | 1.5 | 2 | 18 | 15 | 50 | 2900 | 8 | 3*1,5*8 |
| 21 | QDX18-16-1.5F | 1.5 | 2 | 16 | 18 | 65 | 2900 | 8 | 3*1,5*8 |
| 22 | QDX40-9-1.5F | 1.5 | 2 | 9 | 40 | 80 | 2900 | 8 | 3*1,5*8 |
| 23 | QDX50-7-1.5F | 1.5 | 2 | 7 | 50 | 100 | 2900 | 8 | 3*1,5*8 |
| 24 | QDX20-26-2.2F | 2.2 | 3 | 26 | 20 | 65 | 2900 | 8 | 3*2*8 |
| 25 | QDX40-15-2.2f | 2.2 | 3 | 15 | 40 | 80 | 2900 | 8 | 3*2*8 |
| 26 | QDX65-8-2.2F | 2.2 | 3 | 8 | 65 | 100 | 2900 | 8 | 3*2*8 |
| 27 | QDX100-6-2.2F | 2.2 | 3 | 6 | 100 | 150 | 2900 | 10 | 3*2,5*8 |
