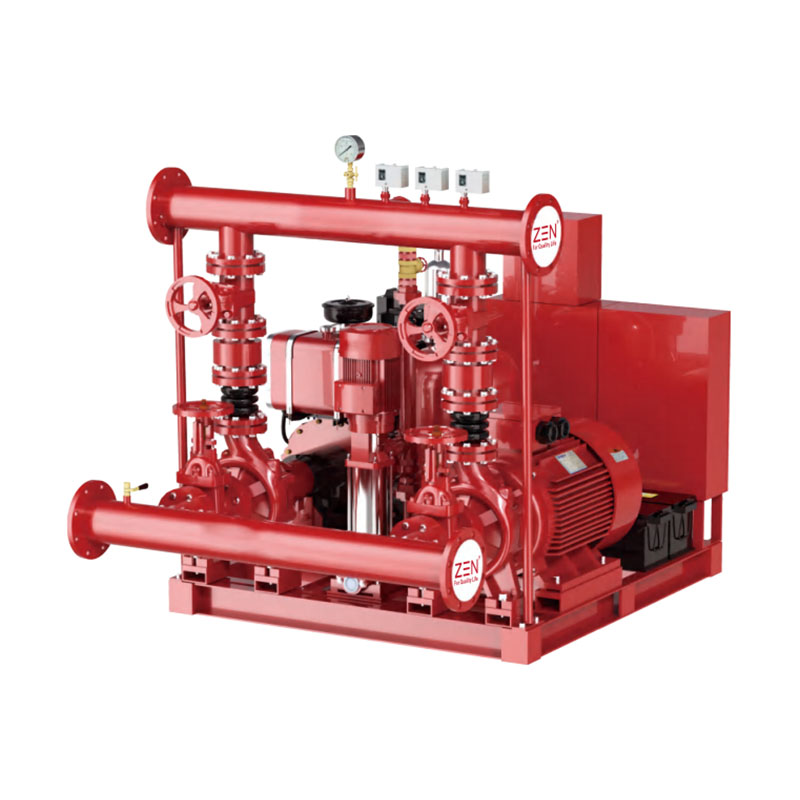

Как профессиональный производитель, компания Zen хотела бы предоставить вам высококачественную систему пожаротушения ZEDJ. Наши пожарные насосы рассчитаны на весь срок эксплуатации, максимальная надежность всегда является главным приоритетом.
Высококачественную систему пожаротушения ZEDJ предлагает китайский производитель ZEN Machinery. Мы производим пожарные насосы строго в соответствии с международными стандартами, стремясь предоставлять клиентам по всему миру высококачественную продукцию. Пожалуйста, не стесняйтесь обращаться к нам в любое время.

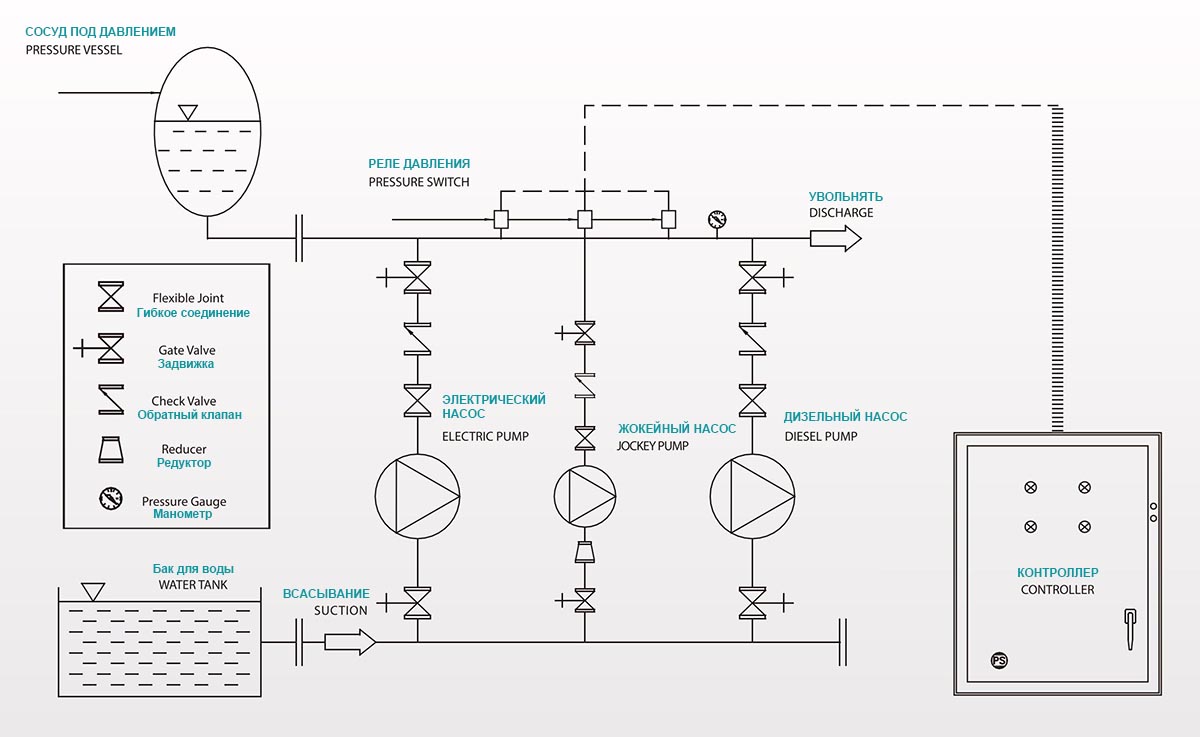

1. Компоненты смонтированы на стальной рамной конструкции.
2. Каждый контроллер имеет собственную линию измерения давления.
3. Всасывающая линия не должна иметь сетчатого фильтра.
4. Обратный клапан и дроссельный клапан на нагнетательной линии.
5. Сертификация NFPA 20 не допускает отрицательного всасывания для насосов с торцевым всасыванием и насосов с разъемным корпусом.
Когда давление падает ниже заданного значения, жокей начинает работу по сигналу прессостата и продолжает работу в течение 10 минут, пока давление в системе не достигнет заданного значения. Если давление продолжает падать, сначала включается основной насос. Если давление в системе не подается и давление продолжает падать, включается резервный насос.
 |
Q | H | Электрический | Дизель | Жокей | ||
| Вариант 1 | Вариант 2 | Вариант 1 | Вариант 2 | ||||
| Тесно связаны | Раздельные сопряженные | Тип сцепления | Пластиковая крыльчатка | Рабочее колесо SS304 | |||
| ГПМ | Есть |
 |
 |
 |
 |
 |
|

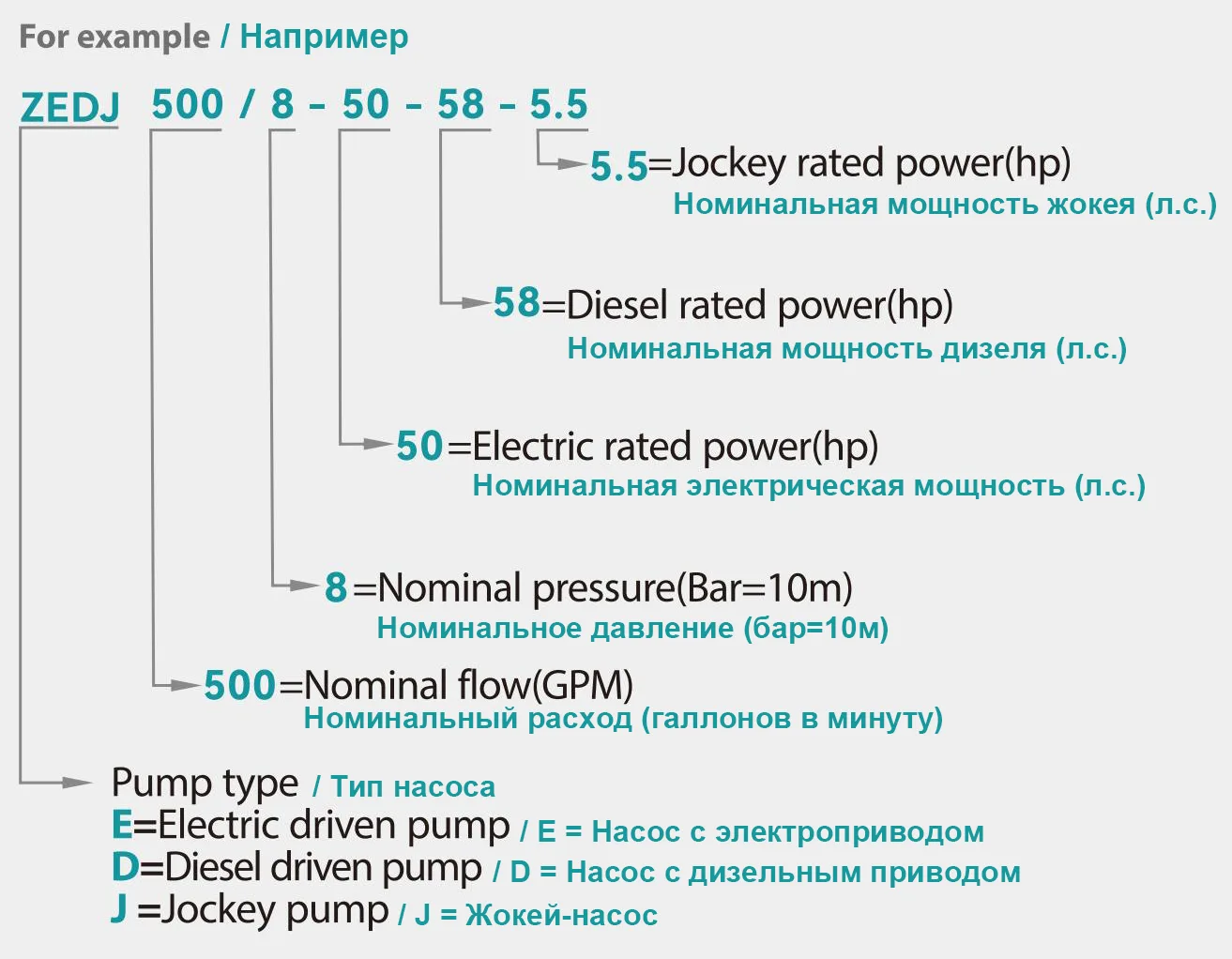

| ЗЭДЖ 50/6-5,5-8,6-2 | 50 | 6 | ЗСТ 32-250/557,5 л.с. | XAD32-250/557,5 л.с. | СД 32-250/558,6 л.с. | СВП4-6/2ХП | КДЛ(Ф)1-15/1ХП |
| ЗЭДЖ 50/7-7,5-10-2 | 50 | 7 | ЗСТ 32-250/75 10л.с. | XAD32-250/75 10л.с. | СД 32-250/75 10л.с. | СВП4-6/2ХП | КДЛ(Ф)1-15/1ХП |
| ЗЭДЖ 50/8-10-12-3 | 50 | 8 | ЗСТ 32-250/11015л.с. | XAD32-250/110 15 л.с. | СД 32-250/11012л.с. | СВП4-10/3ХП | КДЛ(Ф)1-15/1ХП |
| ЗЭДЖ 50/9-10-27-3 | 50 | 9 | ЗСТ 32-250/150 20л.с. | XAD32-250/150 20 л.с. | СД 32-250/150 27л.с. | СВП4-10/3ХП | CDL(F)1-17/1,5 л.с. |
| ЗЭДЖ 100/7-10-10-2 | 100 | 6-7 | ЗСТ 32-250/75 10л.с. | XAD32-250/75 10л.с. | СД 32-250/75 10л.с. | СВП4-6/2ХП | КДЛ(Ф)2-11/1,5л.с. |
| ЗЭДЖ 100/8-15-27-3 | 100 | 8 | ЗСТ 32-250/150 20л.с. | XAD32-250/150 20 л.с. | СД 32-250/150 27л.с. | СВП4-10/3ХП | CDL(F)2-13/2HP |
| ЗЭДЖ 100/9-17,5-27-3 | 100 | 9 | ЗСТ 40-250/185 25л.с. | XAD40-250/185 25 л.с. | SD40-250/185 27 л.с. | СВП4-10/3ХП | CDL(F)2-13/2HP |
| ЗЭДЖ 120/7-10-12-3 | 120 | 7 | ЗСТ 32-250/75Д 10л.с. | XAD32-250/75H 10 л.с. | СД 32-250/75Х 12л.с. | СВП4-10/3ХП | CDL(F)2-13/2HP |
| ЗЭДЖ 150/7-15-12-3 | 150 | 7 | ЗСТ 40-250/110 15л.с. | XAD40-250/110 15 л.с. | СД 40-250/110 12л.с. | СВП4-10/3ХП | КДЛ(Ф)4-10/3ХП |
| ЗЭДЖ 200/6-20-27-3 | 200 | 6 | ЗСТ 50-250/150 20л.с. | XAD50-250/150 20 л.с. | СД 50-250/150 27 л.с. | СВП4-10/3ХП | КДЛ(Ф)4-10/3ХП |
| ЗЭДЖ 200/7-25-27-3 | 200 | 7 | ЗСТ 50-250/185 25л.с. | XAD50-250/185 25 л.с. | СД 50-250/185 27л.с. | СВП4-10/3ХП | КДЛ(Ф)4-10/3ХП |
| ЗЭДЖ 200/8-30-32-3 | 200 | 8 | ЗСТ 50-250/220 30л.с. | XAD50-250/220 30 л.с. | СД 50-250/220 32 л.с. | СВП4-10/3ХП | КДЛ(Ф)4-12/3ХП |
| ЗЭДЖ 200/9-40-38-4 | 200 | 9 | - | XAD50-250/300 40 л.с. | СД 50-250/300 38л.с. | СВП4-12/4ХП | КДЛ(Ф)4-123/ЛС |
| ЗЭДЖ 200/10-50-58-4 | 200 | 10 | XAD50-315/37050HP | СД 50-315/370 58 л.с. | СВП6-8/4ХП | КДЛ(Ф)4-14/4ХП | |
| ЗЭДЖ 250/7-25-27-4 | 250 | 7 | ЗСТ 50-250/18525л.с. | XAD50-250/185 25 л.с. | СД 50-250/185 27л.с. | СВП6-8/4ХП | КДЛ(Ф)4-12/3ХП |
| ЗЭДЖ 300/6-25-27-4 | 300 | 6 | ЗСТ 50-250/185 25л.с. | XAD50-250/185 25 л.с. | СД 50-250/185 27л.с. | СВП6-8/4ХП | CDL(F)8-6/3HP |
| ЗЭДЖ 300/7-30-32-4 | 300 | 7 | ЗСТ 50-250/220 30л.с. | XAD50-250/220 30 л.с. | СД 50-250/220 32 л.с. | СВП6-8/4ХП | КДЛ(Ф)8-8/4ХП |
| ЗЭДЖ 300/8-40-38-4 | 300 | 8 | - | XAD50-250/300 40 л.с. | СД 50-250/300 38л.с. | СВП8-8/4ХП | КДЛ(Ф)8-8/4ХП |
| ЗЭДЖ 300/10-50-58-5,5 | 300 | 9-10 | - | XAD50-315/370 50 л.с. | СД 50-315/370 58 л.с. | СВП8-10/5,5 л.с. | CDL(F)8-12/5,5 л.с. |
| ЗЭДЖ 350/7-30-32-4 | 350 | 7 | ЗСТ 50-250/220 30л.с. | XAD50-250/220 30 л.с. | СД 50-250/220 32 л.с. | СВП8-8/4ХП | КДЛ(Ф)8-8/4ХП |
| ЗЭДЖ 400/6-30-32-4 | 400 | 6 | ЗСТ 65-250/220 30л.с. | XAD65-250/220 30 л.с. | СД 65-250/220 32 л.с. | СВП8-8/4ХП | КДЛ(Ф)8-8/4ХП |
| ЗЭДЖ 400/7-40-38-5,5 | 400 | 7 | ЗСТ 65-250/300 40л.с. | XAD65-250/300 40 л.с. | СД 65-250/300 38л.с. | СВП8-10/5,5 л.с. | КДЛ(Ф)8-8/4ХП |
| ЗЭДЖ 400/8-50-58-5,5 | 400 | 8 | ЗСТ 65-250/370 50л.с. | XAD65-250/370 50 л.с. | СД 65-250/370 58 л.с. | СВП8-10/5,5 л.с. | CDL(F)8-10/5,5 л.с. |
| ЗЭДЖ 400/9-60-61-7,5 | 400 | 9 | ЗСТ 65-315/450 60л.с. | XAD65-315/450 60 л.с. | СД 65-315/450 61 л.с. | СВП12-6/7,5 л.с. | CDL(F)8-12/5,5 л.с. |
| ЗЭДЖ 500/7-40-38-5,5 | 500 | 6-7 | ЗСТ 65-250/300 40л.с. | XAD65-250/300 40 л.с. | СД 65-250/300 38л.с. | СВП12-4/5,5 л.с. | CDL(F)12-8/7,5 л.с. |
| ЗЭДЖ 500/8-50-58-7,5 | 500 | 8 | ЗСТ 65-250/370 50л.с. | XAD65-250/370 50 л.с. | СД 65-250/37058л.с. | СВП12-6/7,5 л.с. | CDL(F)12-8/7,5 л.с. |
| ЗЭДЖ 500/9-60-61-7,5 | 500 | 9 | ЗСТ 65-315/450 60л.с. | XAD65-315/450 60 л.с. | СД 65-315/450 61 л.с. | СВП12-6/7,5 л.с. | CDL(F)12-9/7,5 л.с. |
| ЗЭДЖ 500/11-75-75-7,5 | 500 | 10-11 | ЗСТ 65-315/550 75л.с. | XAD65-315/550 75 л.с. | СД 65-315/550 75 л.с. | СВП12-6/7,5 л.с. | КДЛ(Ф)12-12/10л.с. |
| ЗЭДЖ 500/13-100-100-15 | 500 | 12-13 | ЗСТ 65-315/750 100л.с. | XAD65-315/750 100 л.с. | СД 65-315/750 100л.с. | - | КДЛ(Ф)12-14/15л.с. |
|
|
Q | H | Электрический | Дизель | Жокей | ||
| Вариант 1 | Вариант 2 | Вариант 1 | Вариант 2 | ||||
| Тесно связаны | Раздельные сопряженные | Тип сцепления | Пластиковая крыльчатка | Рабочее колесо SS304 | |||
| ГПМ | Есть |
|
|
|
|
|
|
| ЗЭДЖ 500/14-125-125-15 | 500 | 14 | ЗСТ 65-315/900 125л.с. | XAD65-315/900 125 л.с. | СД 65-315/900 125л.с. | - | КДЛ(Ф)12-14/15л.с. |
| ЗЭДЖ 750/7-60-61-10 | 750 | 6-7 | ЗСТ 80-250/450 60л.с. | XAD80-250/450 60 л.с. | СД 80-250/450 61 л.с. | - | КДЛ(Ф)16-8/10л.с. |
| ЗЭДЖ 750/8-75-75-10 | 750 | 8 | ЗСТ 80-250/550 75л.с. | ПРЕДЕЛ 80-250/550 75л.с. | SD80-250/550 75 л.с. | - | КДЛ(Ф)16-8/10л.с. |
| ЗЭДЖ 750/9-100-100-10 | 750 | 9 | - | ПРЕДЕЛ 80-250/750 100л.с. | СД 80-250/750 100л.с. | - | КДЛ(Ф)16-8/10л.с. |
| ЗЭДЖ 750/11-100-100-12 | 750 | 10-11 | ЗСТ 80-315/750 100л.с. | XAD 80-315/750 100 л.с. | СД 80-315/750 100л.с. | - | КДЛ(Ф)16-10/15л.с. |
| ЗЭДЖ 50/13-125-125-15 | 750 | 12-13 | ЗСТ 80-315/900 125л.с. | ПРЕДЕЛ 80-315/900 125 л.с. | СД 80-315/900 125 л.с. | - | КДЛ(Ф)16-12/15л.с. |
| ЗЭДЖ 50/14-150-150-15 | 750 | 14 | - | XAD 80-315/1100 150 л.с. | СД 80-315/1100 150л.с. | - | КДЛ(Ф)16-14/20л.с. |
| ЗЭДЖ 1000/8-100-100-10 | 1000 | 8 | ЗСТ 100-250/750 100л.с. | ПРЕДЕЛ 100-250/750 100л.с. | СД 100-250/750 100л.с. | - | КДЛ(Ф))20-8/15л.с. |
| ЗЭДЖ 1000/9-125-125-12 | 1000 | 9 | ЗСТ 100-250/900 125л.с. | ПРЕДЕЛ 100-250/900 125 л.с. | СД 100-250/900 125 л.с. | - | КДЛ(Ф)20-10/15л.с. |
| ЗЭДЖ 1000/11-150-150-12 | 1000 | 10-11 | ЗСТ 100-315/1100 150л.с. | XAD100-315/1100 150 л.с. | СД 100-315/1100 150 л.с. | - | КДЛ(Ф)20-10/15л.с. |
| ЗЭДЖ 1000/12-180-170-15 | 1000 | 12 | ЗСТ 100-315/1320 180л.с. | XAD 100-315/1320 180 л.с. | СД 100-315/1320 170л.с. | - | КДЛ(Ф)20-14/20л.с. |
| ЗЭДЖ 1000/14-220-225-20 | 1000 | 13-14 | ЗСТ 100-315/1600 220л.с. | XAD 100-315/1600 220 л.с. | СД 100-315/1600 225 л.с. | - | КДЛ(Ф)20-14/20л.с. |
| ЗЭДЖ 1250/8-150-150-12 | 1250 | 8 | - | ПРЕДЕЛ 125-250/1100 150л.с. | СД 125-250/1100 150л.с. | - | КДЛ(Ф)32-60/15ХП |
| ЗЭДЖ 1250/9-180-170-15 | 1250 | 9 | - | ПРЕДЕЛ 125-315/1320 180л.с. | СД 125-315/1320 170л.с. | - | КДЛ(Ф)32-60/15ХП |
| ЗЭДЖ 1250/11-220-225-15 | 1250 | 10-11 | - | ПРЕДЕЛ 125-315/1600 220л.с. | СД 125-315/1600 225л.с. | - | КДЛ(Ф)32-80/20л.с. |
| ЗЭДЖ 1250/12-250-270-20 | 1250 | 12 | - | ПРЕДЕЛ 125-315/1850 250л.с. | СД 125-315/1850 270л.с. | - | КДЛ(Ф) 32-80/20л.с. |
| ЗЭДЖ 1250/13-270-270-25 | 1250 | 13 | - | ХАД 125-315/2000 270л.с. | СД 125-315/2000 270л.с. | - | КДЛ(Ф)32-100/25л.с. |
| ЗЭДЖ 1500/8-180-170-15 | 1500 | 8 | - | XAD 125-250ч/1320 180л.с. | СД 125-250ч/1320 170л.с. | - | КДЛ(Ф))32-80/20л.с. |
| ЗЭДЖ 1500/9-180-170-20 | 1500 | 9 | - | ПРЕДЕЛ 125-315/1320 180л.с. | СД 125-315/1320 170л.с. | - | КДЛ(Ф)32-80/20л.с. |
| ЗЭДЖ 1500/10-220-225-20 | 1500 | 10 | - | ПРЕДЕЛ 125-315/1600 220л.с. | СД 125-315/1600 225л.с. | - | КДЛ(Ф)32-80/20л.с. |
| ЗЭДЖ 1500/12-250-270-25 | 1500 | 11-12 | - | ПРЕДЕЛ 125-315/1850 250л.с. | СД 125-315/1850 270л.с. | - | КДЛ(Ф))32-100/25л.с. |
| ЗЭДЖ 1500/13-270-270-25 | 1500 | 13 | - | XAD125-315/2000 270 л.с. | СД 125-315/2000 270л.с. | - | КДЛ(Ф)32-100/25л.с. |
| ЗЭДЖ 2000/8-220-225-25 | 2000 | 8 | - | ПРЕДЕЛ 150-250/1600 220л.с. | СД 150-250/1600 225л.с. | - | КДЛ(Ф)45-50/25л.с. |
| ЗЭДЖ 2000/9-270-270-25 | 2000 | 9 | - | ХАД 150-250/2000 270л.с. | СД 150-250/2000 270 л.с. | - | КДЛ(Ф)45-50/25л.с. |
| ЗЭДЖ 2000/10-340-340-30 | 2000 | 10 | - | XAD 150-315/2500 340 л.с. | СД 150-315/2500 340л.с. | - | КДЛ(Ф)45-60/30ХП |
| ЗЭДЖ 2000/13-430-410-40 | 2000 | 11-13 | - | ПРЕДЕЛ 150-315/3150 430 л.с. | СД 150-315/3150 410л.с. | - | КДЛ(Ф)45-70/40ХП |
| ЗЭДЖ 2500/8-220-225-30 | 2500 | 8 | - | ПРЕДЕЛ 150-250/1600 220л.с. | СД 150-250/1600 225л.с. | - | КДЛ(Ф)64-40/30л.с. |
| ЗЭДЖ 2500/9-270-270-40 | 2500 | 9 | - | ХАД 150-250/2000 270л.с. | СД 150-250/2000 270 л.с. | - | КДЛ(Ф)64-50/40л.с. |
| ЗЭДЖ 2500/10-340-340-40 | 2500 | 10 | - | XAD150-315/2500 340 л.с. | СД 150-315/2500 340л.с. | - | КДЛ(Ф)64-50/40л.с. |
| ЗЭДЖ 2500/12-430-410-40 | 2500 | 11-12 | - | XAD150-315/3150 430 л.с. | СД 150-315/3150 410л.с. | - | КДЛ(Ф)64-60-2/40л.с. |

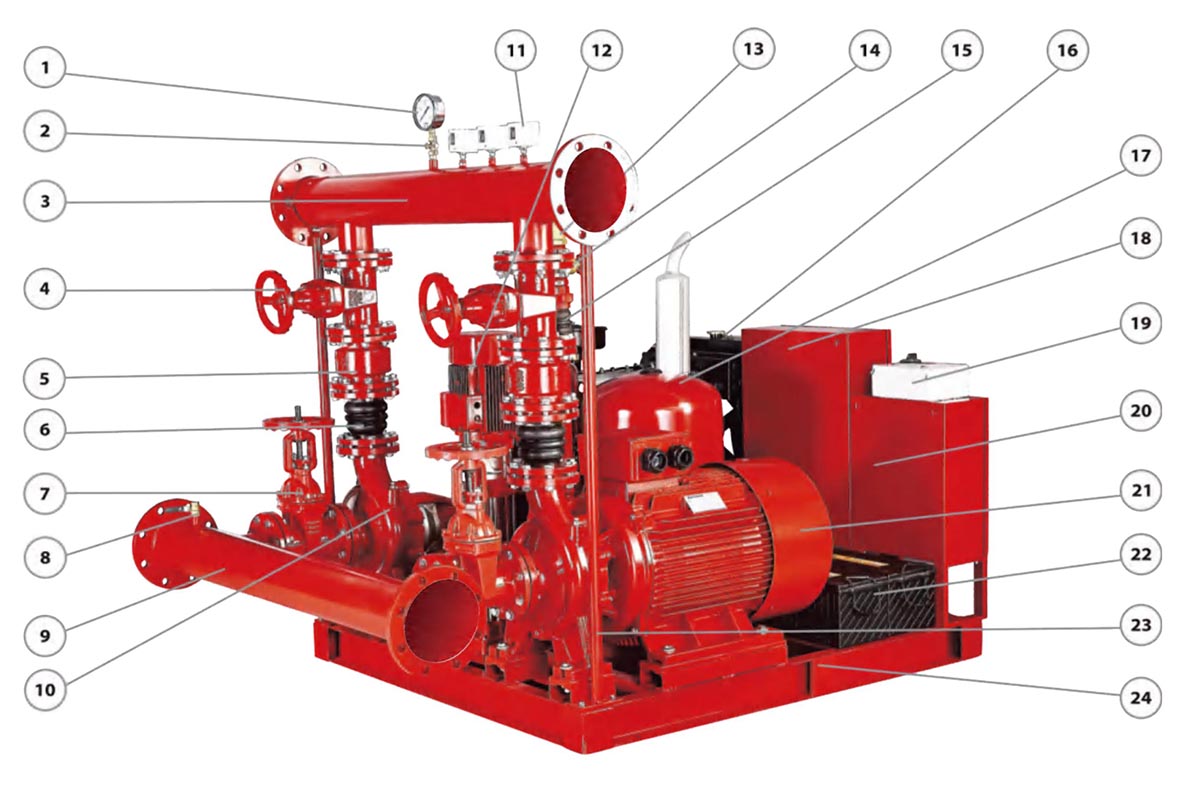

| НЕТ. | Описание | Материал |
| 1 | Манометр | Есть 0-16 |
| 2 | Предохранительный клапан | Латунь |
| 3 | Напорный трубопровод | Углеродистая сталь |
| 4 | Задвижка | Ковкое железо |
| 5 | Обратный клапан | Ковкое железо |
| 6 | Гибкое подключение | Резина |
| 7 | OS&Y клапан | Ковкое железо |
| 8 | Предохранительный клапан | Латунь |
| 9 | Линия всасывания | Углеродистая сталь |
| 10 | Дизельный насос | Резервный источник питания |
| 11 | Реле давления | Есть 0-16 |
| 12 | Жокей-насос | Резервный источник питания |
| 13 | Жокей обратный клапан | Латунь |
| 14 | Жокейный запорный клапан | Латунь |
| 15 | Гибкое подключение | Резина |
| 16 | Дизельный двигатель | Внутреннее сгорание |
| 17 | Напорный бак | Чугун/диафрагма из EPDM |
| 18 | Электрический контроллер | Прямой запуск/Звезда-треугольник |
| 19 | Жокей-контроллер | Прямой старт |
| 20 | Дизельный контроллер | Прямой старт |
| 21 | Электрический насос | Основной источник |
| 22 | аккумулятор | Основной/резервный |
| 23 | Опорный стержень | Чугун |
| 24 | База | Чугун |
| Расход насоса | Минимальные диаметры труб (номинальные) | ||
| ГПМ | м³/ч | Всасывание | Увольнять |
| 25 | 6 | 1"-Ду25 | 1"-Ду25 |
| 50 | 11 | 11/2"-Дн40 | 11/4"-DN32 |
| 100 | 23 | 2"-Ду50 | 2"-Ду50 |
| 150 | 34 | 21/2"-ДН65 | 21/2"-ДН65 |
| 200 | 45 | 3"-DN80 | 3"-DN80 |
| 250 | 57 | 4"-Ду100 | 3"-DN80 |
| 300 | 68 | 4"-Ду100 | 4"-Ду100 |
| 400 | 91 | 4"-Ду100 | 4"-Ду100 |
| 450 | 102 | 5"-DN125 | 5"-DN125 |
| 500 | 114 | 5"-DN125 | 5"-DN125 |
| Расход насоса | Минимальные диаметры труб (номинальные) | ||
| ГПМ | м³/ч | Всасывание | Увольнять |
| 750 | 170 | 6"-DN150 | 6"-DN150 |
| 1000 | 227 | 8"-Ду200 | 6"-DN150 |
| 1250 | 284 | 8"-Ду200 | 8"-Ду200 |
| 1500 | 341 | 8"-Ду200 | 8"-Ду200 |
| 2000 | 455 | 10"-DN250 | 10"-DN250 |
| 2500 | 568 | 10"-DN250 | 10"-DN250 |
| 3000 | 682 | 12"-Ду300 | 12"-Ду300 |
| 3500 | 795 | 12"-Ду300 | 12"-Ду300 |
| 4000 | 909 | 14"-DN350 | 12"-Ду300 |
| 4500 | 1023 | 16"-DN400 | 14"-DN350 |
| 5000 | 1136 | 16"-DN400 | 14"-DN350 |
