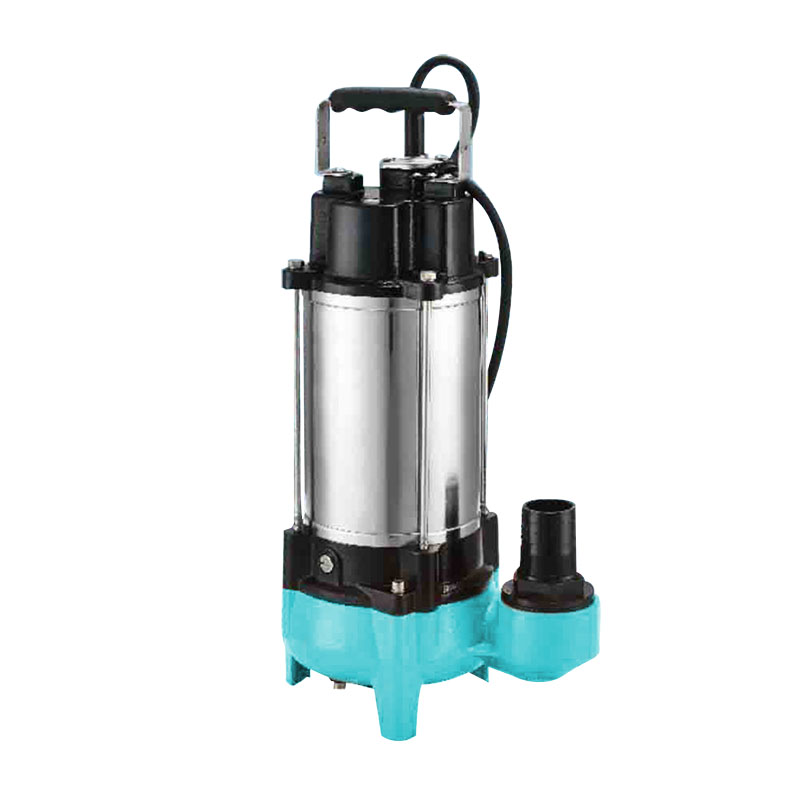

Измельчающий канализационный насос WQS-G из нержавеющей стали с системой резки для грязной воды, предназначенный в первую очередь для промышленного и гражданского применения, оснащен чугунным рабочим колесом с фрезой. Оснащенный устройством защиты от перегрузки, он также отличается долговечностью и безопасностью в использовании. Они рекомендуются для перекачивания сточных вод заводов, строительных площадок и коммерческих объектов, дренажных систем на городских очистных сооружениях: дренажных станций в жилых районах и муниципальных объектах или метановых бассейнов и орошения полей в сельской местности. Эта серия канализационных насосов также предназначена для перекачивания грязной воды с длинными волокнами или твердыми частицами; с автоматическим термопредохранителем они легко разрезаются и предотвращают блокировку рабочего колеса из-за запутывания и используются в промышленности, горнодобывающей промышленности и строительстве.
|
Основание кабеля из эпоксидной смолы Сердечник кабеля из эпоксидной смолы предотвращает попадание влаги в двигатель через сердечник. |
|

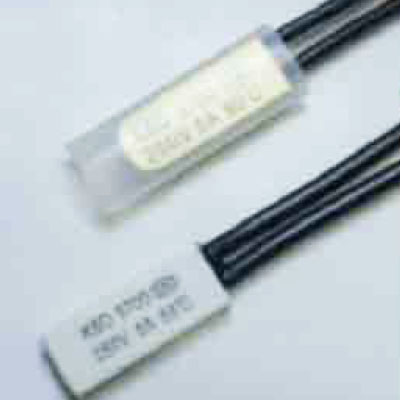

Автоматическая обрезка термозащиты Если двигатель работает в условиях аномальной электрической мощности и температуры, автоматический выключатель тепловой защиты сработает и автоматически отключит питание. Защитник можно будет восстановить, когда температура двигателя придет в норму. Устанавливался с однофазным двигателем, трехфазный без этого предохранителя. |
|

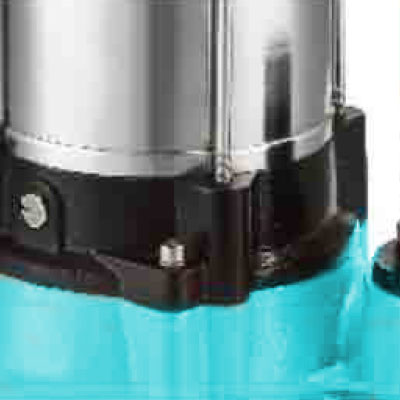

Красивый прецизионный чугун Корпус насоса изготовлен из материала Г-20, надежный и долговечный, изготовлен из прецизионного чугуна, поэтому насос красивый, прочный, долговечный. |
|
Механическое уплотнение Двойное механическое уплотнение состоит из двух последовательно соединенных уплотнений. Превосходное износостойкое механическое уплотнение из карбида кремния, обеспечивающее оптимальный эффект уплотнения. |
|

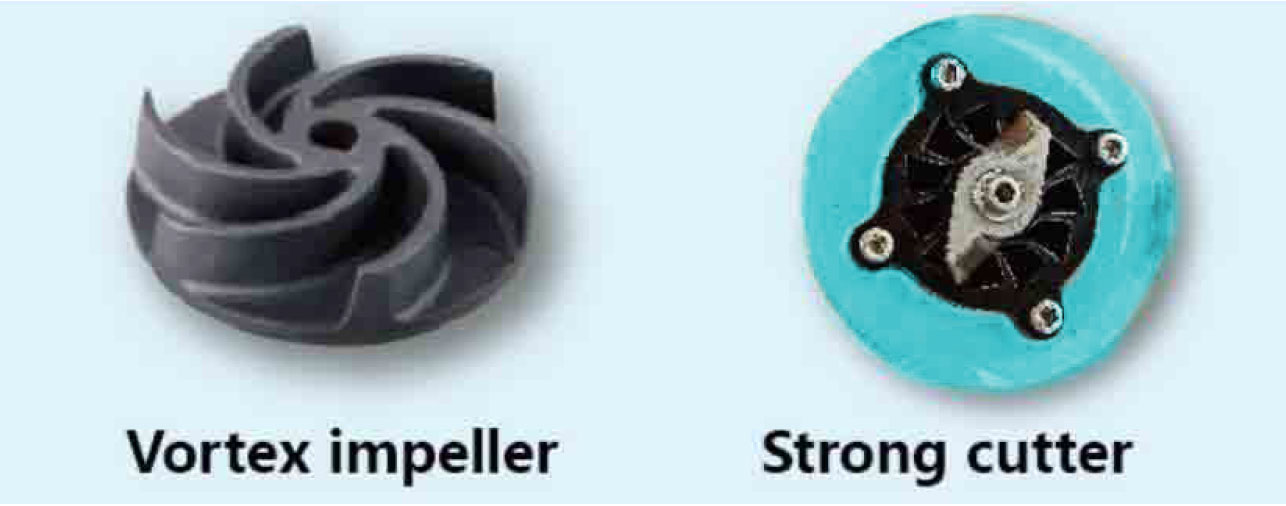

Характеристики 1. Полуоткрытые рабочие колеса Vortex, обеспечивающие проходимость больших физических размеров. 2. Материал ножа и кольца: нержавеющая сталь с высоким содержанием хрома 420, твердость HRC49–52, хорошая износостойкость. |
|

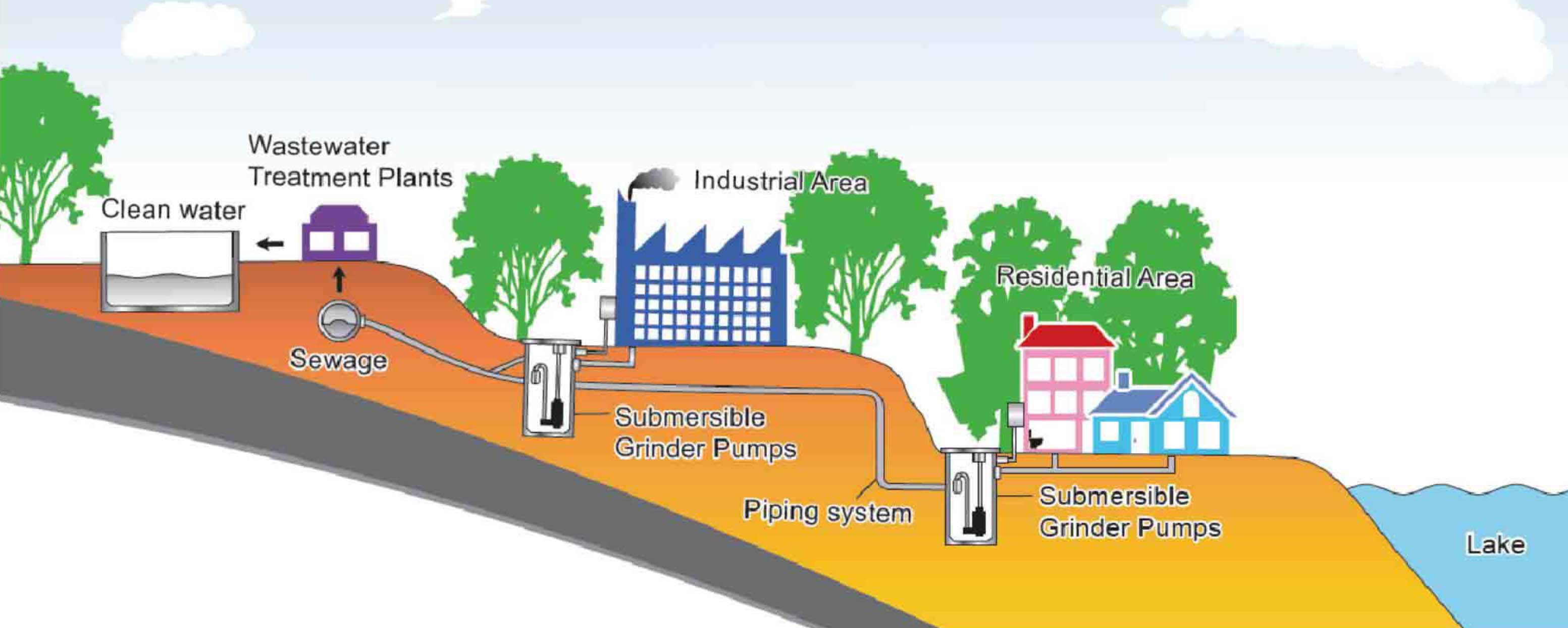

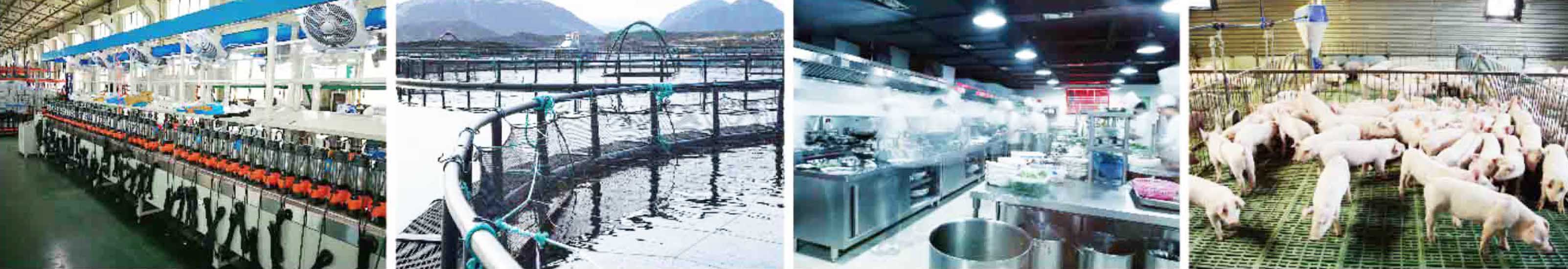

■ Канализация домов, гостиниц, многоквартирных домов. Например, сточные воды из туалета, кухни, ванной комнаты.
■ Дренаж коммерческих зданий, промышленных зон, зон отдыха
■ Дренажные системы для школ, больниц, правительственных зданий и парков.
■ дренаж птицефабрик, молочных ферм, свинокомплексов, рыбных ферм, боен.
|
|
Проекты |
Описание |
|
Ограничения по использованию |
Температура жидкости |
0~40℃(32~104°F) |
|
Приложение |
Сточные воды из жилых помещений. |
|
|
Тип |
Частота |
50 Гц |
|
Двигатель |
2П(2900об/мин) сухой Н-образный авиационный |
|
|
Изоляция |
Бен Б (Категория F в опции) |
|
|
Защита |
IP68 |
|
|
Защитник |
Однофазный автоматический выключатель тепловой защиты (трехфазный ноль) |
|
|
Отношение |
Сфера |
|
|
М. Зел |
Двойные уплотнения М. |
|
|
Колесо |
Вихрь |
|

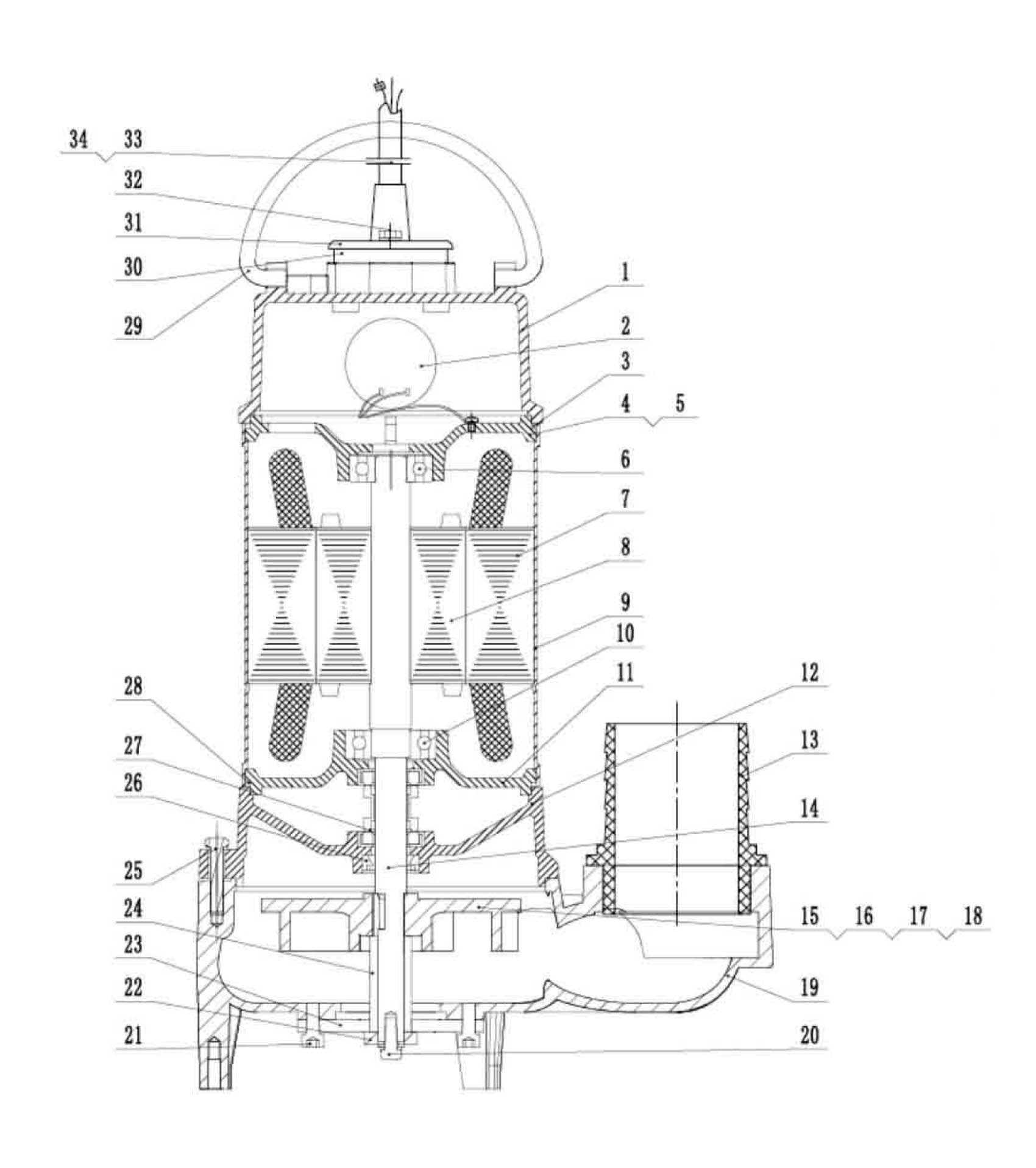

1 |
Крышка конденсатора |
G20 |
17 |
Пружинная шайба |
Стандартные компоненты |
|
2 |
Конденсатор |
Стандартные компоненты |
18 |
Винт |
Стандартные компоненты |
|
3 |
уплотнительное кольцо |
Стандартные компоненты |
19 |
Корпус насоса |
G20 |
|
4 |
Задняя крышка двигателя |
G20 |
20 |
Винт |
Стандартные компоненты |
|
5 |
Винт |
Стандартные компоненты |
21 |
Винт |
Стандартные компоненты |
|
6 |
Верхний подшипник |
Стандартные компоненты |
22 |
Режущая машина |
5С420 |
|
7 |
Статор |
Стандартные компоненты |
23 |
режущее кольцо |
СС42С |
|
8 |
Ротор |
Стандартные компоненты |
24 |
Рукав |
СС420 |
|
9 |
Винт |
Стандартные компоненты |
25 |
Сальник |
Стандартные компоненты |
|
10 |
Нижний подшипник |
Стандартные компоненты |
26 |
Закрытие |
Стандартные компоненты |
|
11 |
Передняя обложка |
G20 |
27 |
Механическое уплотнение |
Стандартные компоненты |
|
12 |
Топливный бак |
G20 |
28 |
уплотнительное кольцо |
НБР |
|
13 |
Экспорт пластика |
АБС |
29 |
Ручка |
С/С304 |
|
14 |
Здесь |
DIN EN C45/SS420 |
30 |
Оболочка кабеля |
НБР |
|
15 |
Колесо |
G20 |
31 |
Нажимная пластина |
Нержавеющая сталь |
|
16 |
Плоский ключ |
Стандартные компоненты |
32 |
Крыло |
HO5W или HOSRR-F или HO5RNF |

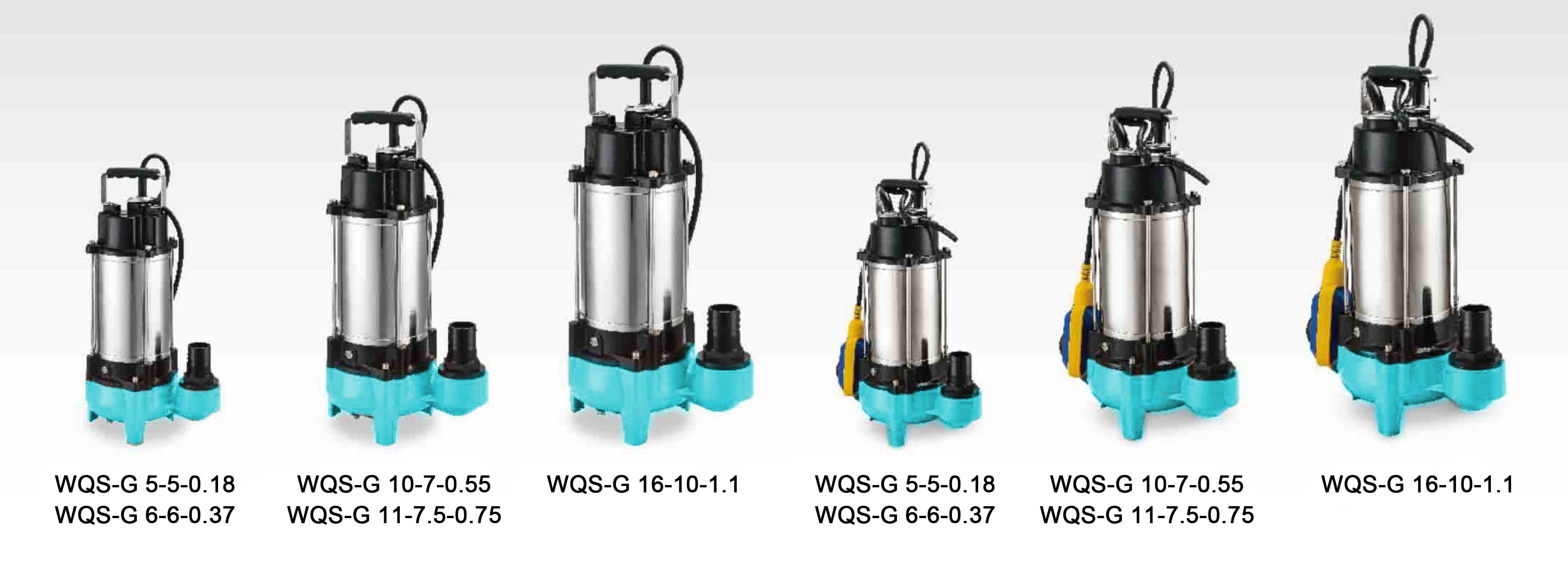

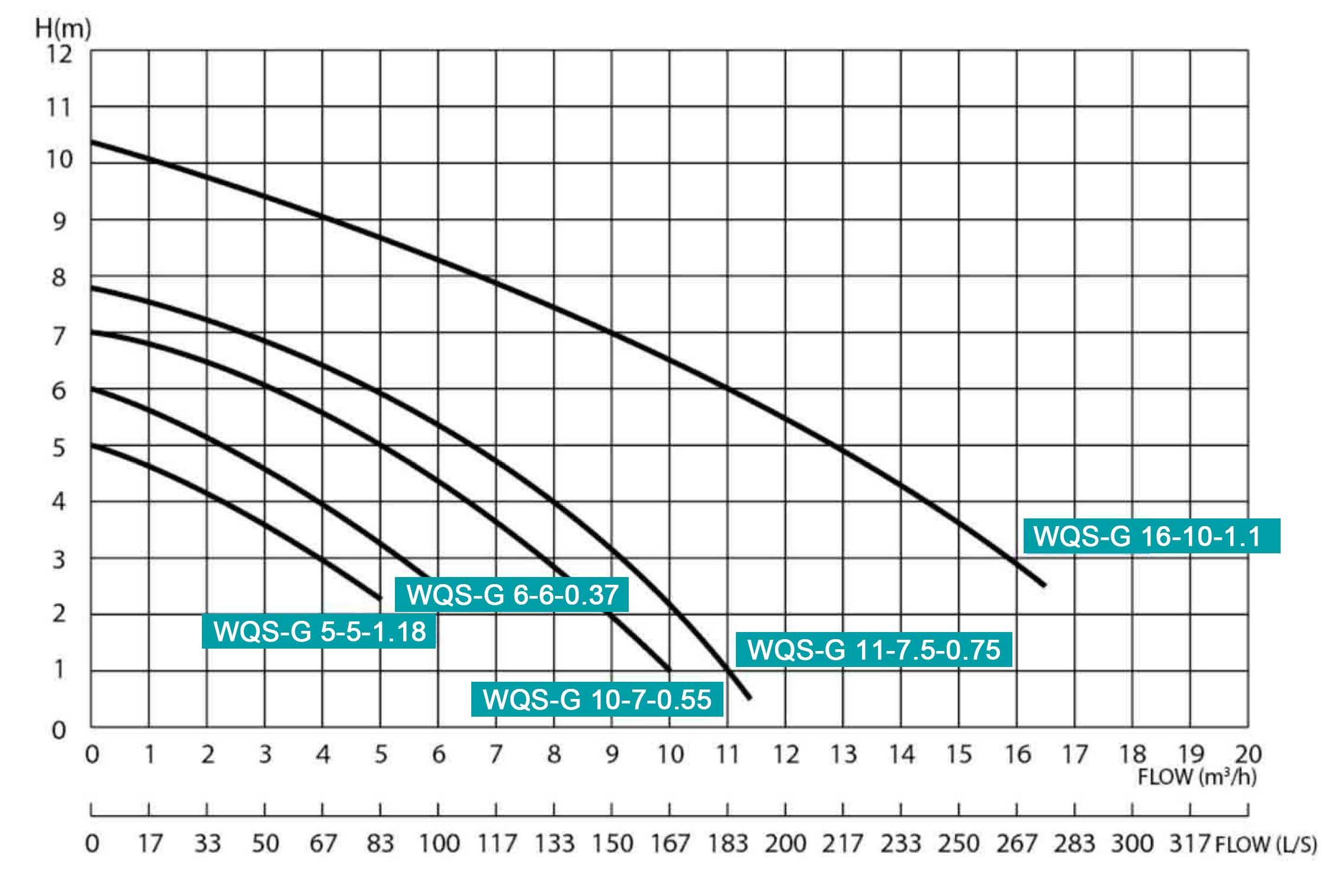

WQS - G Шлифовальный насос из нержавеющей стали
|

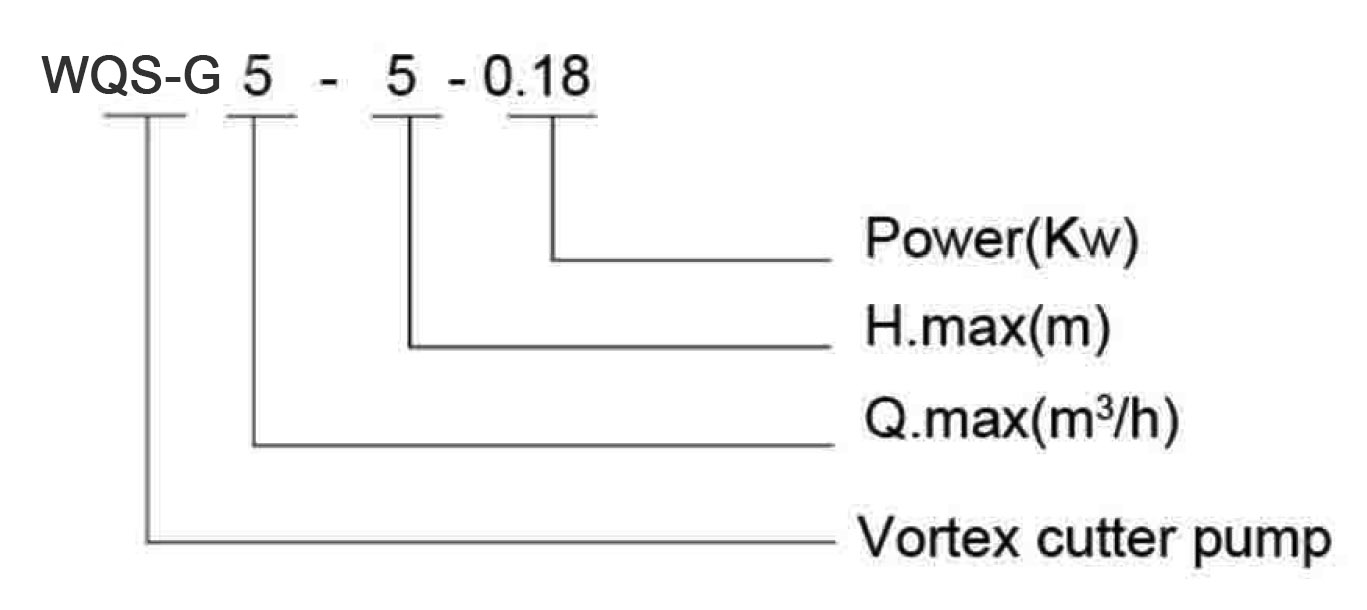

Модель |
приводной Н-образный авиационный Р2(кВт) |
Q(м³/ч) |
0 |
2 |
4 |
5 |
6 |
8 |
10 |
11 |
16 |
18 |
|
|
|
кВт |
л.с. |
Q(л/мин) |
0 |
33 |
67 |
83 |
100 |
133 |
167 |
183 |
267 |
300 |
|
WQS-G5-5-0,18 |
0.18 |
0.25 |
Н(м) |
5 |
4 |
3 |
5 |
|
|
|
|
|
|
|
WQS-G6-6-0,37 |
0.37 |
0.5 |
|
6 |
5 |
4 |
3.3 |
2.5 |
|
|
|
|
|
|
WQS-G10-7-0,55 |
0.55 |
0.75 |
|
7 |
6.3 |
5.5 |
5 |
4.5 |
2.9 |
1 |
|
|
|
|
WQS-G11-7,5-0,75 |
0.75 |
1 |
|
7.5 |
6.9 |
63 |
5.9 |
5.5 |
4.3 |
2.7 |
1.9 |
|
|
|
WQS-G16-10-1.1 |
1.1 |
1.5 |
|
10 |
9.5 |
9 |
8.5 |
8.2 |
7.5 |
6.7 |
6.2 |
2.9 |
|
|
Г.В. |

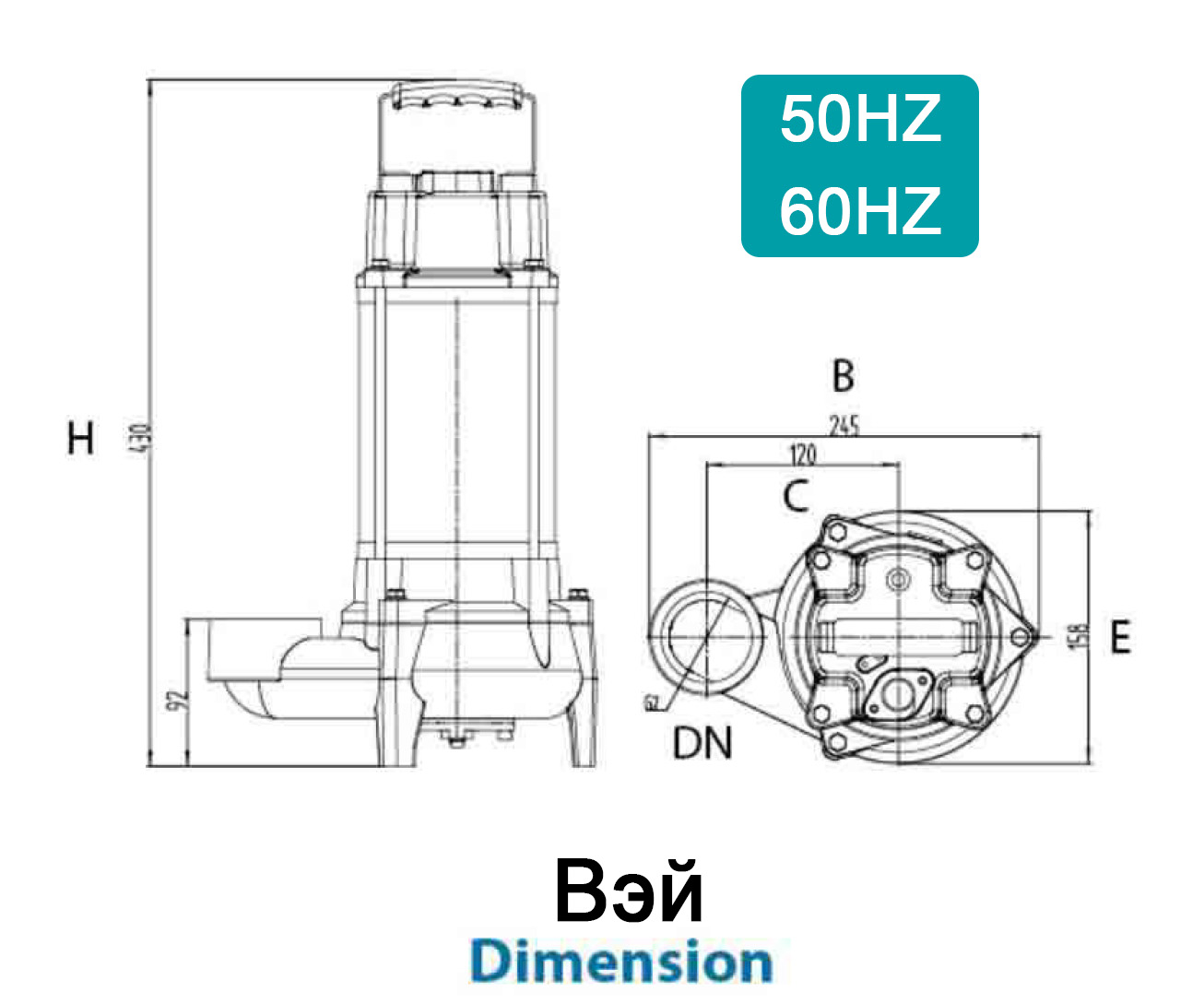

Установочный размер (мм) |
|||||
|
Кг |
H |
A |
B |
C |
E |
DN |
|
9.8 |
335 |
72 |
173 |
85 |
112 |
1,25 дюйма |
|
10.3 |
335 |
72 |
173 |
85 |
112 |
1,25 дюйма |
|
14.5 |
372 |
86 |
223 |
110 |
140 |
2" |
|
15.5 |
372 |
86 |
223 |
110 |
140 |
2" |
|
18 |
430 |
92 |
245 |
120 |
158 |
2" |
