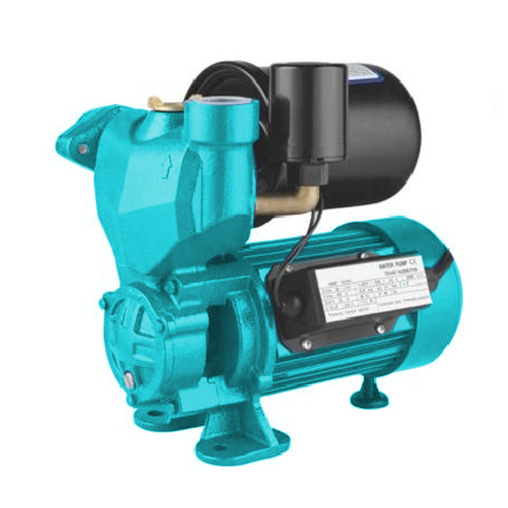

Самовсасывающий насос AWZB

Применение и установкаИх рекомендуется использовать для перекачивания чистой воды без изношенных частиц, при этом жидкости не являются химически агрессивными по отношению к материалам, из которых изготовлены насосы.
Самовсасывающий насос AWZB предназначен для бытового использования, особенно для комбинированных небольших автоматических напорных устройств для водоснабжения и орошения.
Насосы должны устанавливаться в закрытых помещениях или, по крайней мере, во избежание неблагоприятных погодных условий.

Отправить запрос

Описание продукта

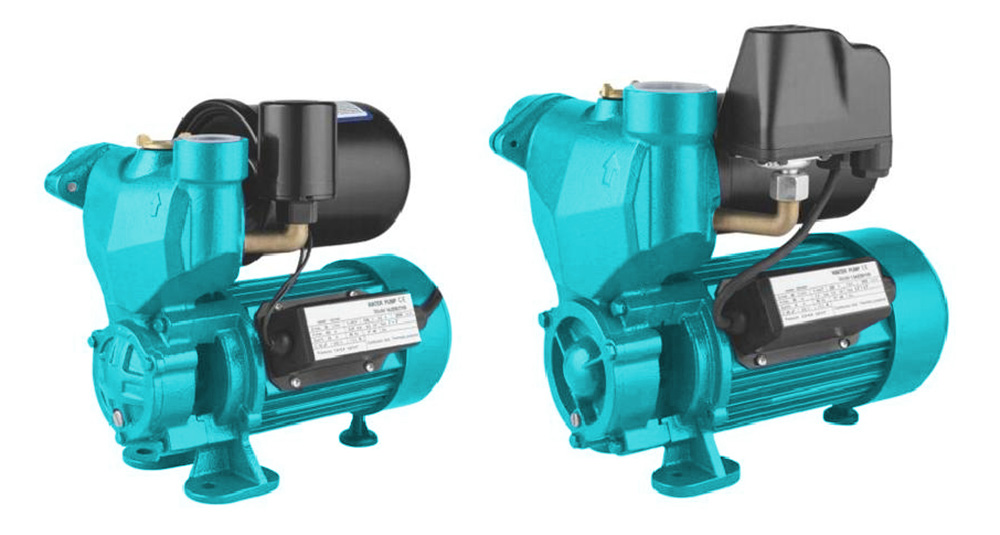

Самовсасывающий насос AWZB

Условия эксплуатации

• Нагрузка до 8 м

• Температура жидкости до + 40°C.

• Температура окружающей среды до + 90°С.

• Максимум. Рабочее давление: 6 бар

Материалы

• Корпус насоса: чугун (HT200).

• Электрические опоры: алюминий

• Колесо; Латунь

• Ось: сталь 45#, при необходимости нержавеющая сталь AlSl 416.

• Механическое уплотнение: керамика.

• Электродвигатель: однофазный, 220 В, 50 Гц, заряженный контейнер и термопредохранитель.

• Допускаются колебания напряжения более 10 % и менее.

• Изоляция: B

• Защита: IP44.

Объем

• Расход до 60 л/мин (3,6 м3/ч)

• Высота головы 50 метров.

Модель	Входная мощность		Q(м³/ч)	0	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3.6	4.2
Модель	КВт	HP	Q(л/мин)	0	15	20	25	30	35	40	45	60	70
1AWZB 125	0.125	0.17	Н(м)	24	11	7	3.7
1AWZB 250	0.25	0.34		28	16	12	8	3.4
1AWZB 370	0.37	0.5		32	21	17	25	7.6	3
1AWZB 550	0.55	0.75		38	27.3	23.3	19	15	10.6	5.7
1AWZB 550	0.55	0.75		38	27.3	23.3	19	15	10.6	5.7
1AWZB 750	0.75	1		44	34	30	26	22	17	12	7
1.5AWZB 1100	1.1	1.5		50	44	40.4	36.9	32.9	28.8	24.3	19	12.6	5

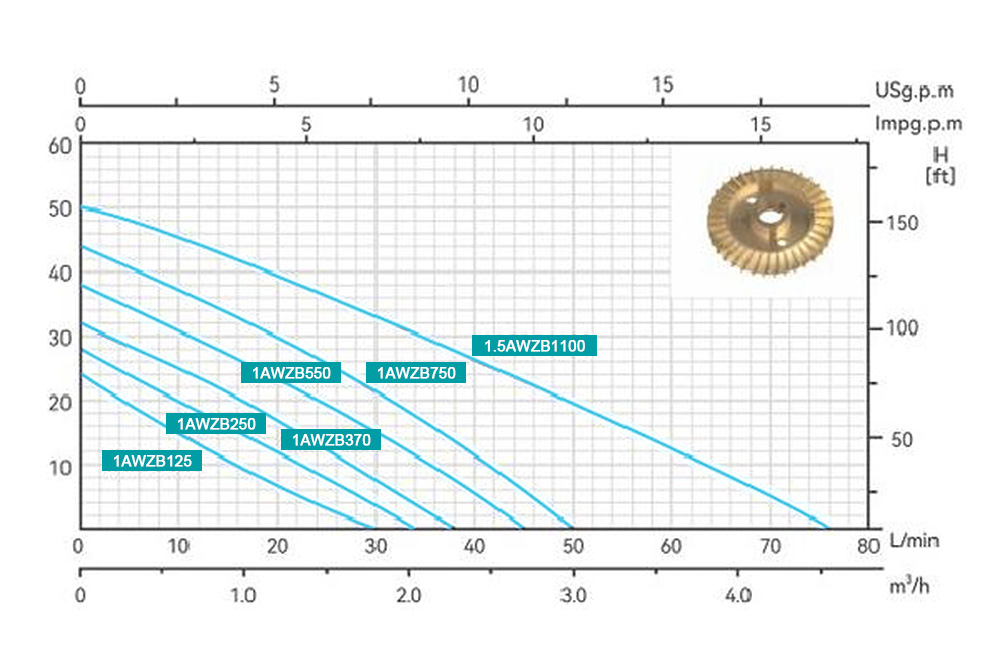

Диаграмма производительности

График производительности n = 2850 об/мин

Размер упаковки

Модель	Ввод/вывод	СЗ	Д×Ш×В
	(дюймы)	(Кг)	(мм)
1AWZB 125	1 дюйм × 1 дюйм	9	280×225×305
1AWZB 250	1 дюйм × 1 дюйм	10	280×225×305
1AWZB 370	1 дюйм × 1 дюйм	11	280×225×305
1AWZB 550	1 дюйм × 1 дюйм	13	310×235×305
1AWZB 750	1 дюйм × 1 дюйм	14.5	345×250×335
1.5AWZB 1100	1½ дюйма × 1½ дюйма	18.5	360×280×370

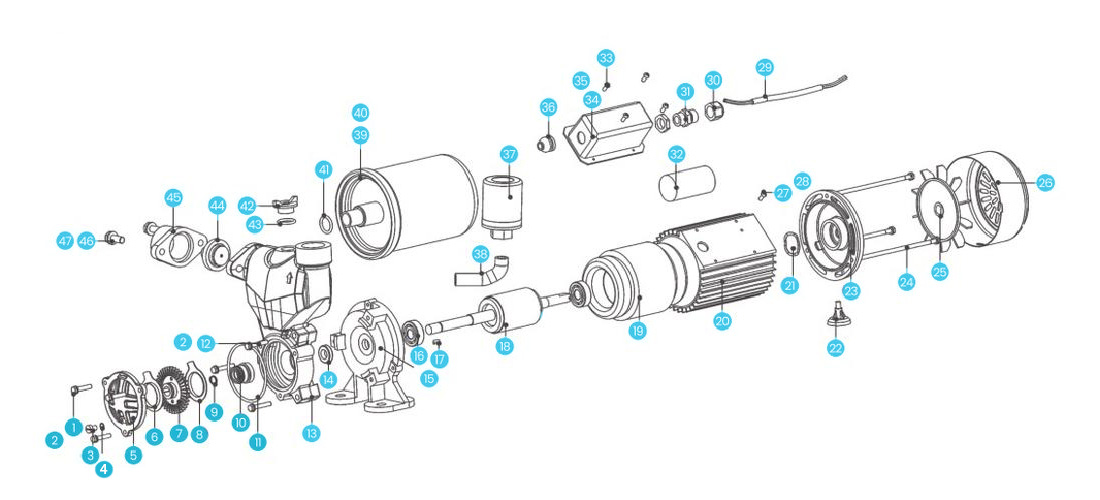

Диаграмма разложения

Числа	Примечания	Числа	Примечания	Числа	Примечания	Числа	Примечания
1	защелка	13	Корпус насоса	25	Вентилятор	37	Реле давления
2	Пружинная шайба	14	Защита от падения	26	Крышка вентилятора	38	защелка
3	защелка	15	Кронштейн насоса	27	защелка	39	Давление
4	Кольцо "О"	16	Отношение	28	Пружинная шайба	40	Этикетка сосуда под давлением
5	Колпак колеса	17	Ключ	29	Электрический кабель	41	Кольцо "О"
6	Планшет с чехлом на колесо	18	Статор	30	Гайка клеммной коробки	42	Загрузочная пробка
7	Колесо	19	Ротор	31	Кабельная опора	43	Кольцо "О"
8	таблетка корпуса насоса	20	Корпус с обмоткой статора	32	Конденсатор	44	обратный клапан
9	Зажимное кольцо	21	Открытое кольцо	33	защелка	45	Поверхностное покрытие
10	Механическое уплотнение	22	Опорная ножка	34	Соединительная коробка	46	защелка
11	Кольцо "О"	23	Кепка пилота	35	Таблетка	47	Пружинная шайба
12	защелка	24	защелка	36	В Фэрли
