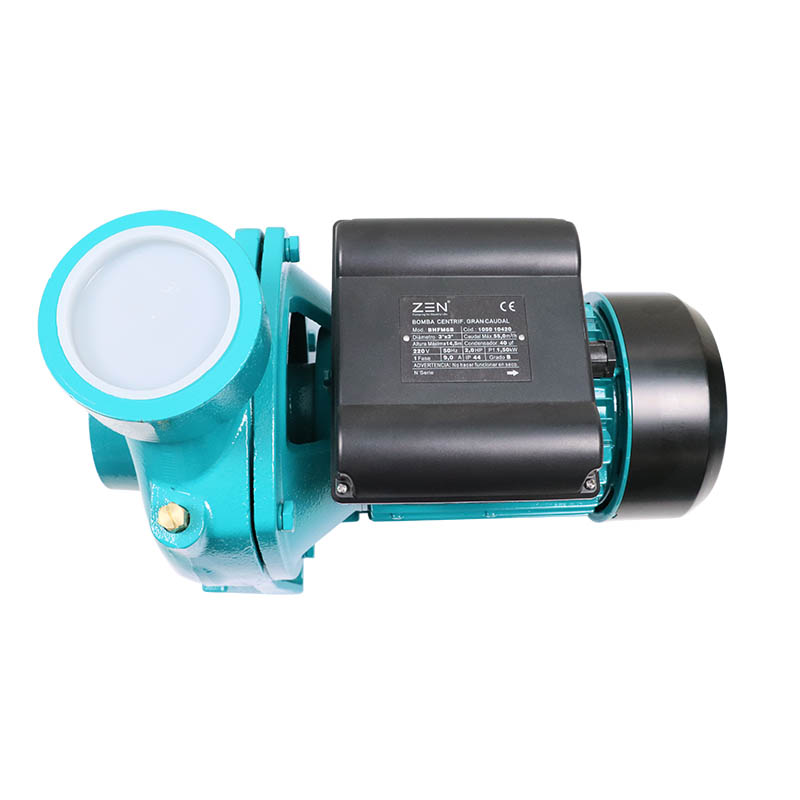

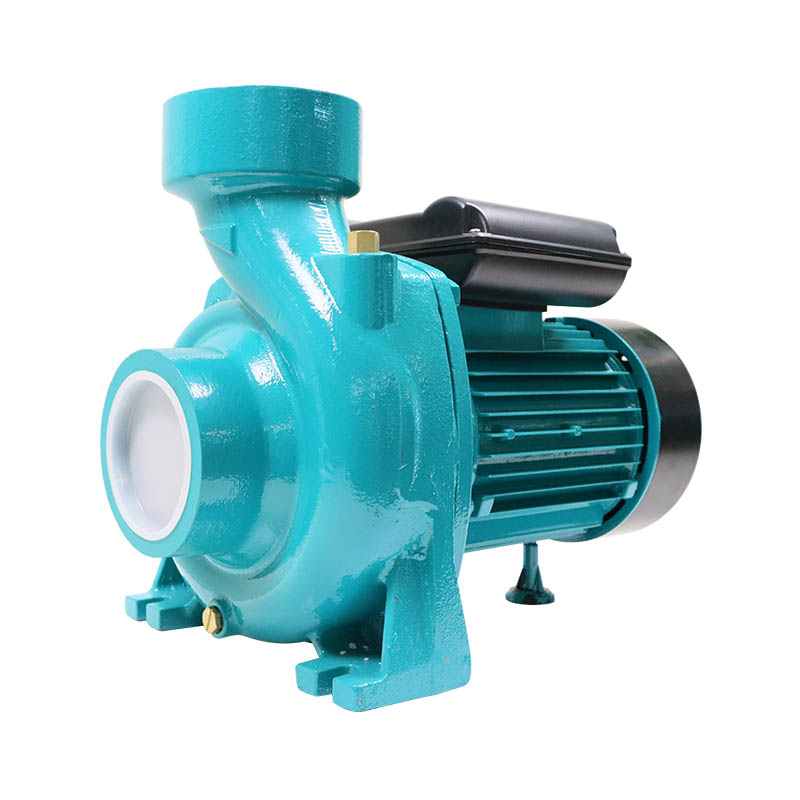

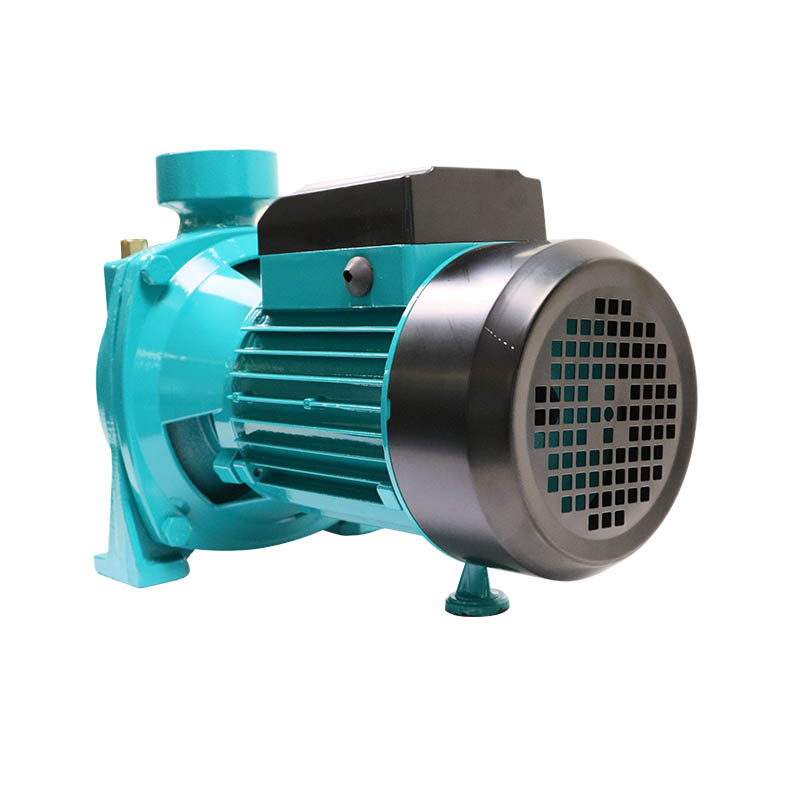

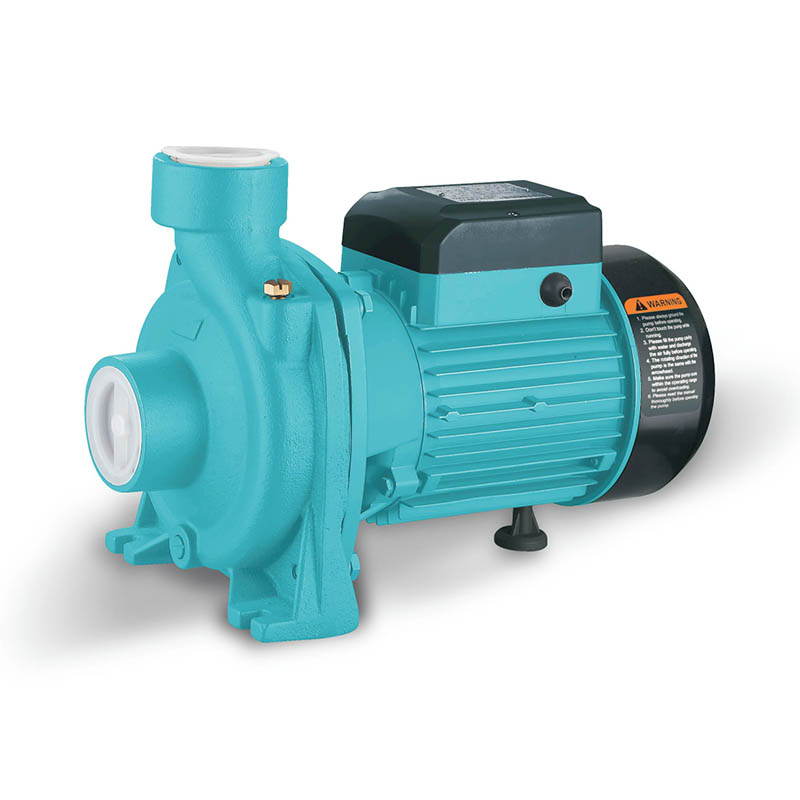

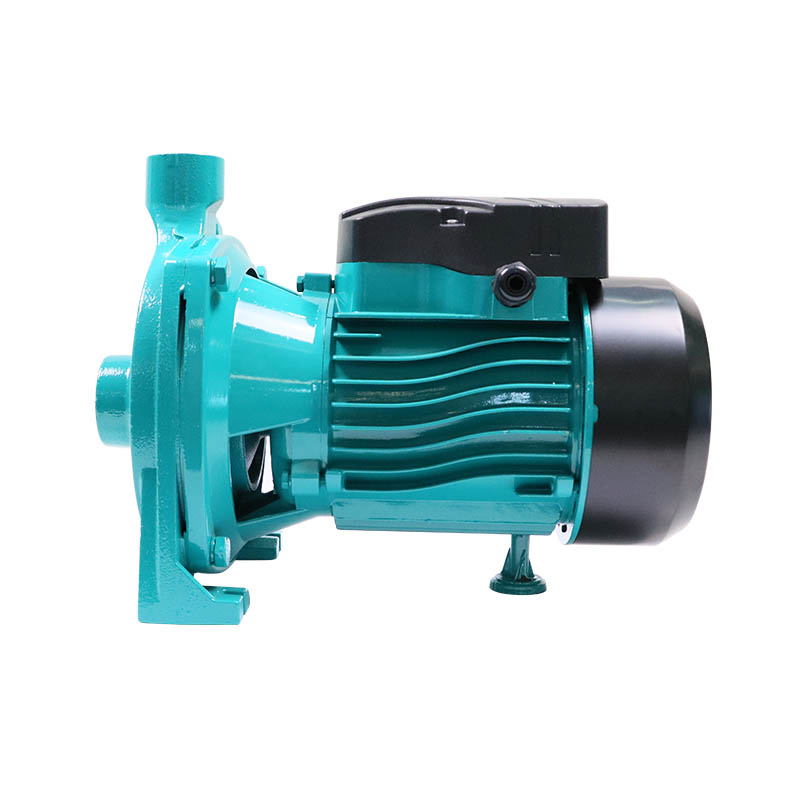

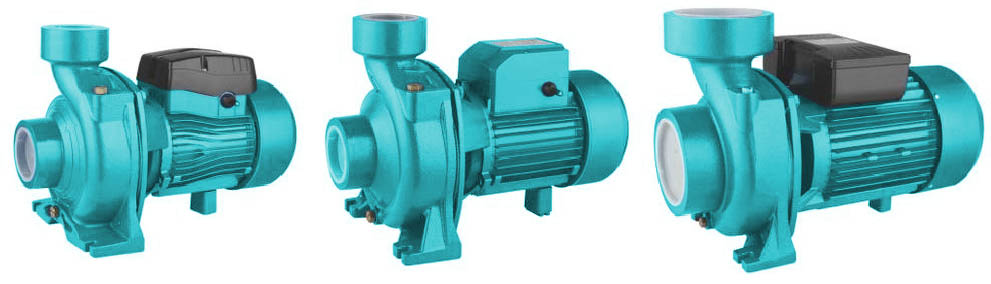

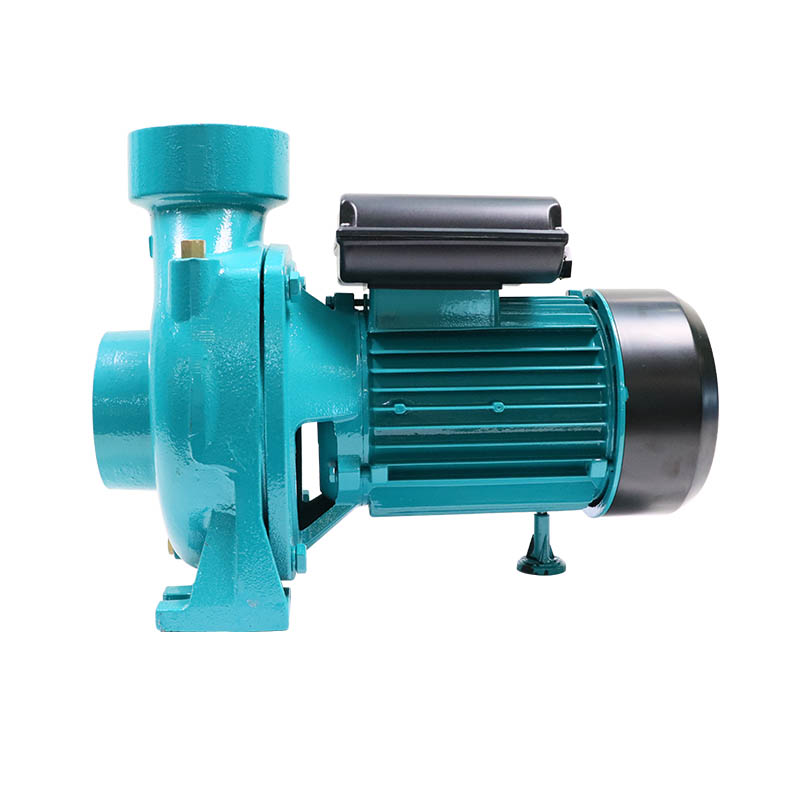

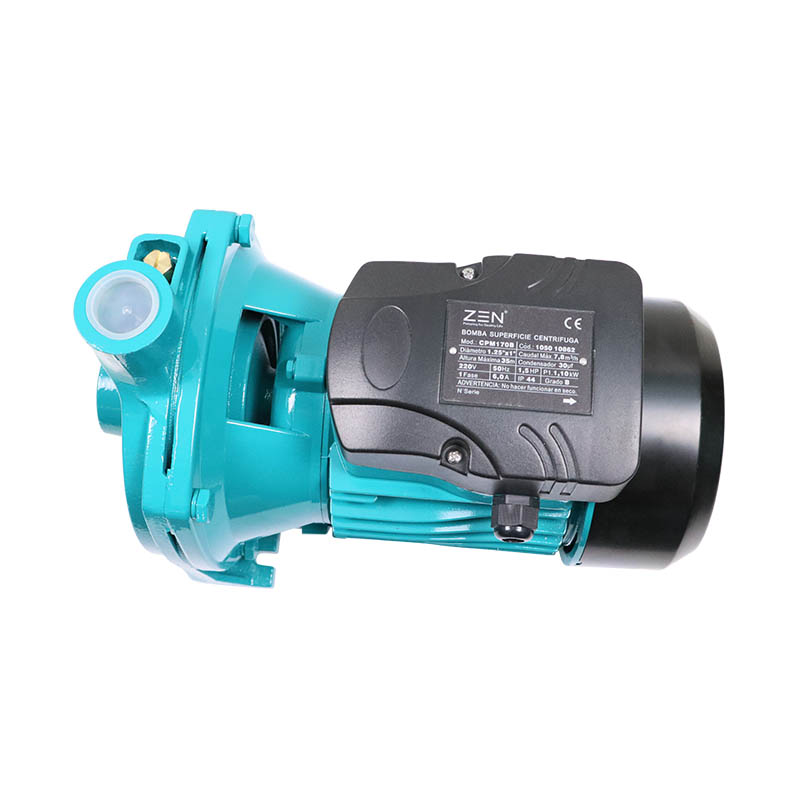

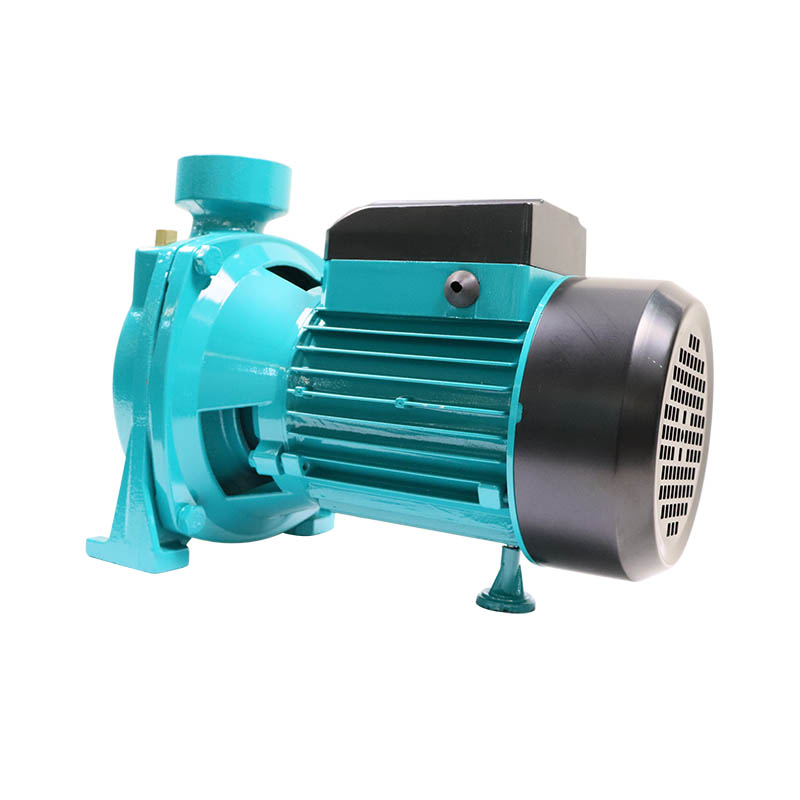

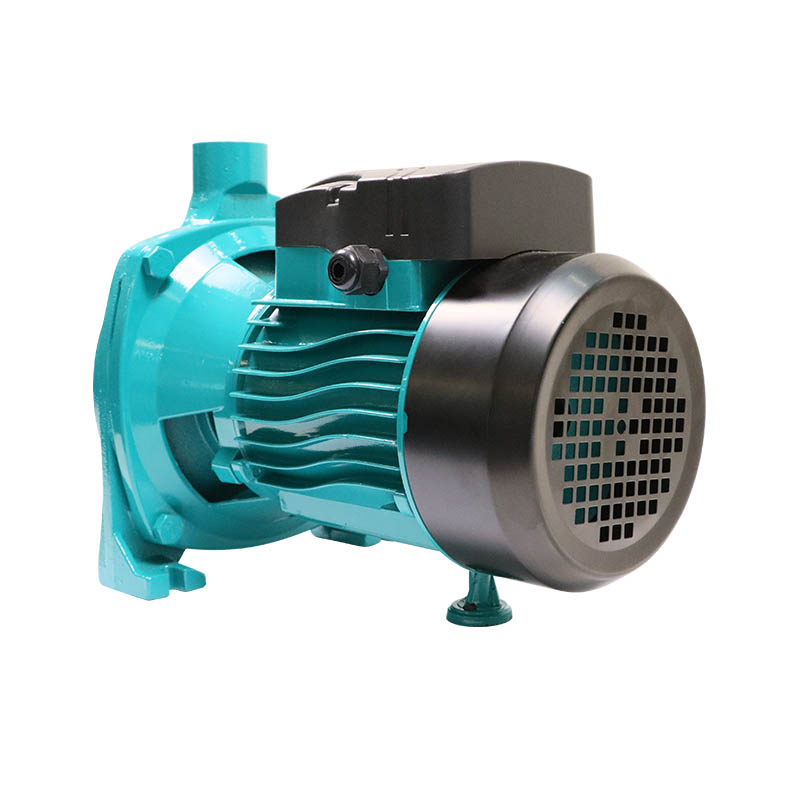

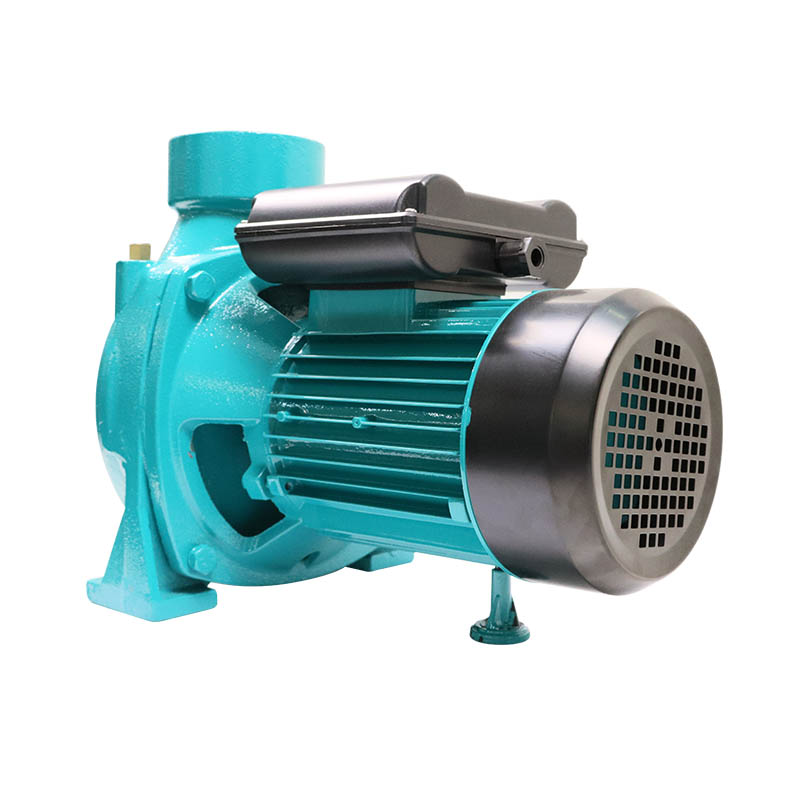

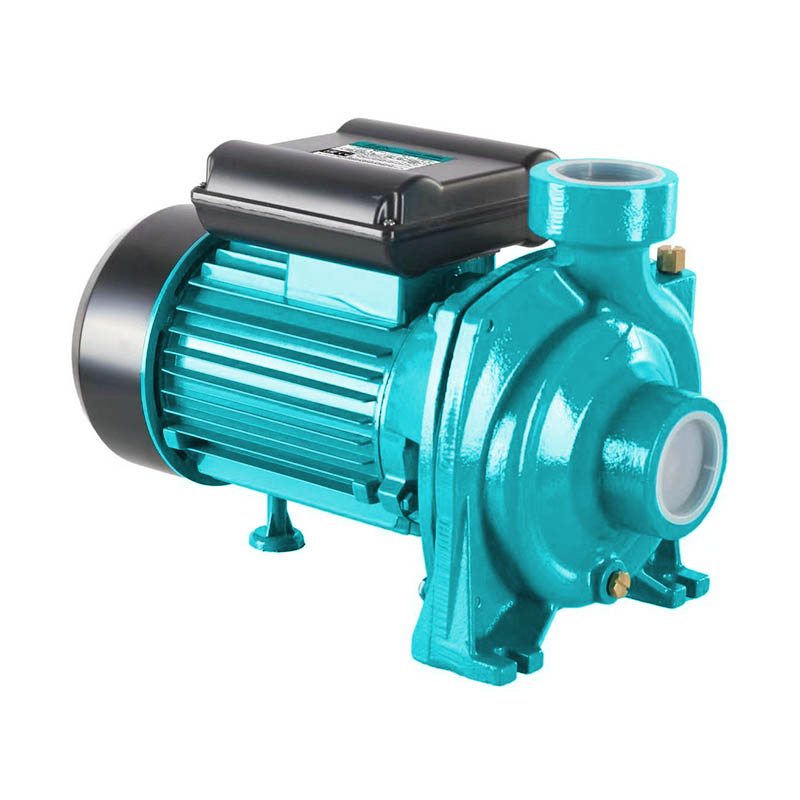

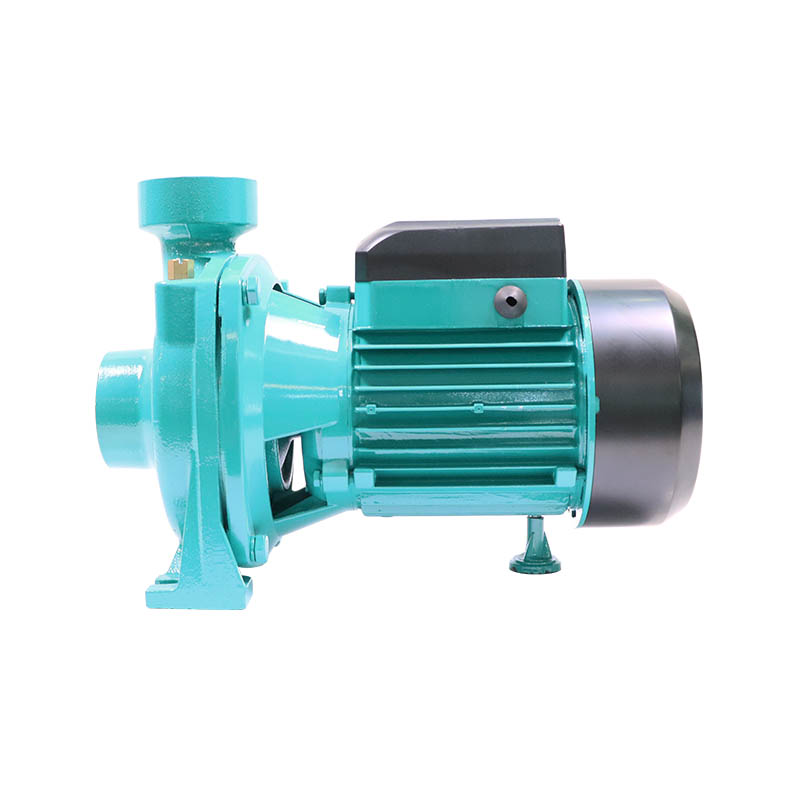

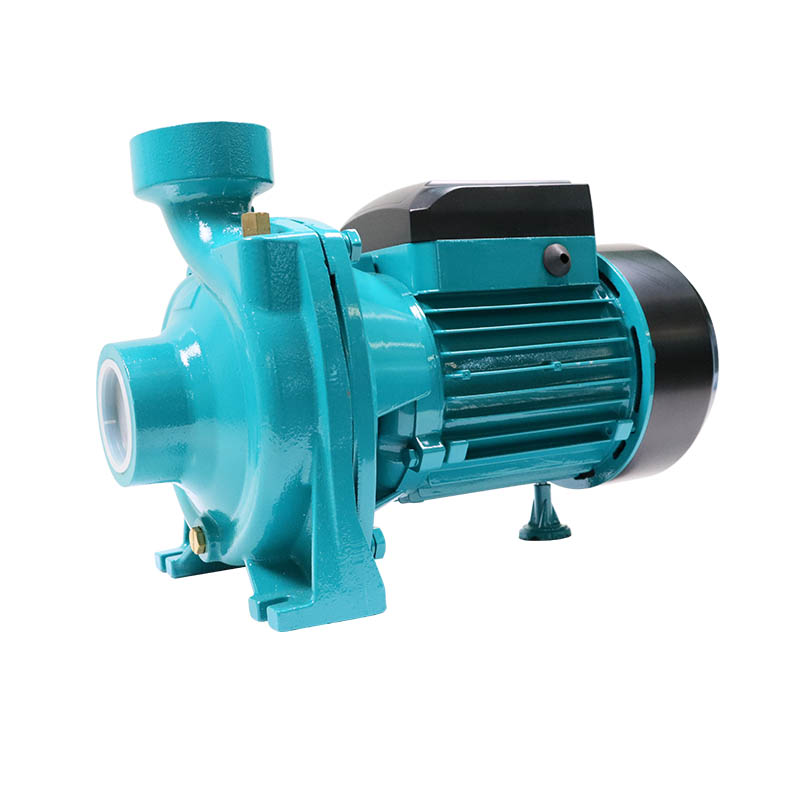

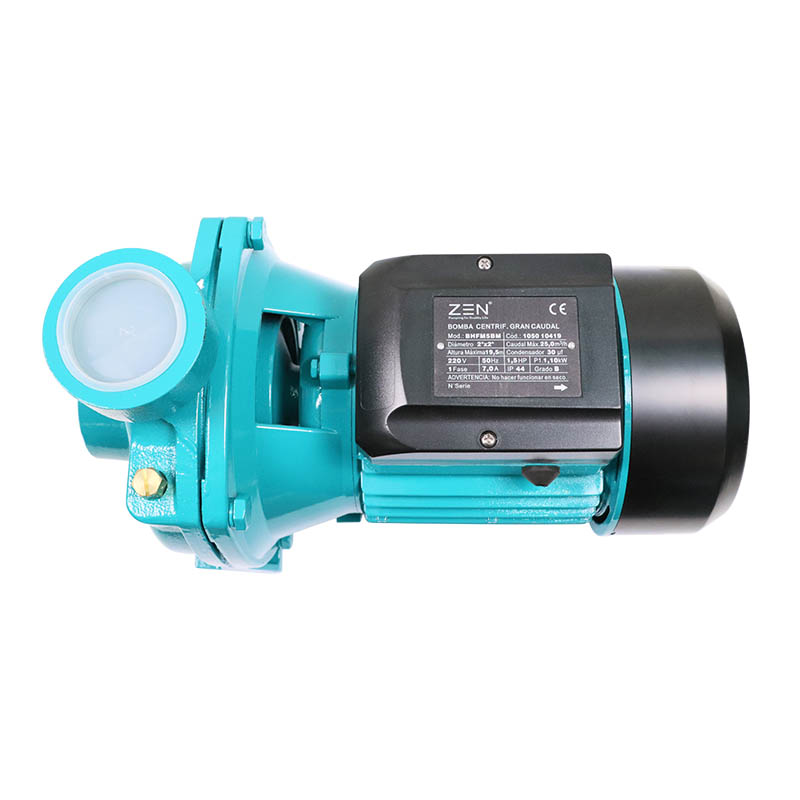

Завод марки ZEN, расположенный в Тайчжоу, Китай, специализируется на производстве центробежных насосов ZHF(m).
ПриложениеИспользуется в гражданских и сельскохозяйственных целях.
Высокая эффективность и непрерывная работа делают эти насосы идеальными для таких применений, как затопление и опрыскивание, садоводство, сельское хозяйство, забор воды из озер, рек и колодцев, а также для любого другого промышленного применения, требующего высоких скоростей потока и уровня давления от низкого до среднего.
Насосы следует устанавливать в закрытом помещении или, по крайней мере, защищать от непогоды.
• Максимум. Рабочее давление 3,5 бар
• Температура жидкости до 60°C.
• Температура окружающей среды до 40°C.
• Полная высота всасывания до 8 м.
• Непрерывная работа
• Корпус насоса: чугун.
• Кронштейн насоса: чугун
• Корпус двигателя: алюминий
• Рабочее колесо: латунь
• Ось двигателя: углеродистая сталь, нержавеющая сталь AlSI304, если требуется.
• Механическое уплотнение: SIC/графит.
• тяговый асинхронный двигатель (n = 2850 об/мин)
• Класс изоляции B
• Защита IP44.
• Непрерывное обслуживание Sl
• Однофазная тепловая защита.
• Однофазное 220 В/50 Гц, 60 Гц (при необходимости)
• Трехфазное 380 В/50 Гц, 60 Гц (при необходимости)

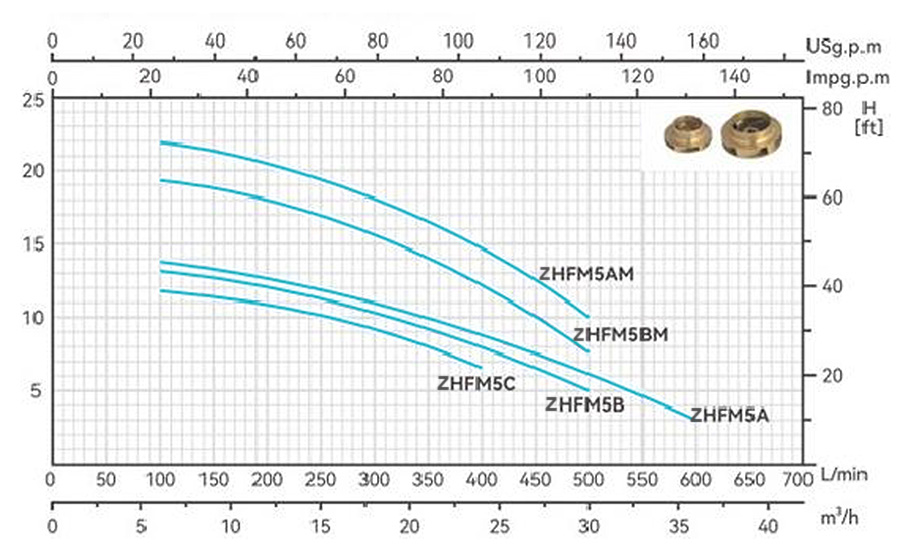

| Модель | Входная мощность | Максимальный поток (л/мин) |
Максимальный напор (М) |
Максимальная дальность (М) |
Количество (Набор) |
|||||
| КВт | HP | |||||||||
| ЖФМ1Е | 0.6 | 0.8 | 275 | 16 | 8 | 1630 | ||||
| ЖФМ1А | 0.75 | 1.0 | 275 | 20 | 8 | 1630 | ||||
| ЖФМ5С | 0.6 | 0.8 | 500 | 12.5 | 8 | 1280 | ||||
| ЖФМ5Б | 0.75 | 1.0 | 650 | 13.7 | 8 | 1280 | ||||
| ЖФМ5А | 1.1 | 1.5 | 650 | 14.5 | 8 | 1280 | ||||
| ЖФМ5БМ | 1.1 | 1.5 | 600 | 20.2 | 8 | 950 | ||||
| ЖФМ5АМ | 1.5 | 2.0 | 600 | 22.5 | 8 | 950 | ||||
| ЖФМ6С | 1.1 | 1.5 | 1100 | 11.9 | 8 | 670 | ||||
| ЖФМ6Б | 1.5 | 2.0 | 1200 | 14.7 | 8 | 670 | ||||
| ЖФМ6А | 2.2 | 3.0 | 1300 | 18.5 | 8 | 600 | ||||
| ЖФМ6CR | 1.1 | 1.5 | 1100 | 11.9 | 8 | 670 | ||||
| ЖФМ6БР | 1.5 | 2.0 | 1200 | 14.7 | 8 | 670 | ||||
| ЖФМ6АР | 2.2 | 3.0 | 1300 | 18.5 | 8 | 600 | ||||
| ЖФМ7БР | 3.0 | 4.0 | 1300 | 21.8 | 8 | 600 | ||||
| ЖФМ7АР | 4.0 | 5.5 | 2200 | 18.8 | 8 | 320 | ||||
| Модель | Введите выход | СЗ | Д×Ш×В |
| (Дюйм) | (Кг) | (мм) | |
| GA1B | 1½ дюйма × 1½ дюйма | 11.5 | 322×205×270 |
| ГА1А | 1½ дюйма × 1½ дюйма | 12 | 322×205×270 |
| HFM5C | 2 дюйма × 2 дюйма | 14.5 | 362×220×285 |
| HFM5B | 2 дюйма × 2 дюйма | 15.5 | 362×220×285 |
| HFM5A | 2 дюйма × 2 дюйма | 16 | 362×220×285 |
| HFM5BM | 2 дюйма × 2 дюйма | 20.5 | 417×252×296 |
| HFM5AM | 2 дюйма × 2 дюйма | 22 | 417×252×296 |
| HFM6C | 3 дюйма × 3 дюйма | 28 | 445×279×345 |
| HFM6B | 3 дюйма × 3 дюйма | 29 | 445×279×345 |
| HFM6A | 3 дюйма × 3 дюйма | 30 | 520×279×345 |
| HFM6CR | 4 дюйма×4 | 29 | 445×279×345 |
| HFM6BR | 4"х4" | 30 | 445×279×345 |
| HFM6AR | 4"х4" | 32.5 | 530×279×345 |
| HFM7BR | 4"х4" | 41 | 530×279×345 |
| HFM7AR | 4"х4" | 85 | 600×340×440 |

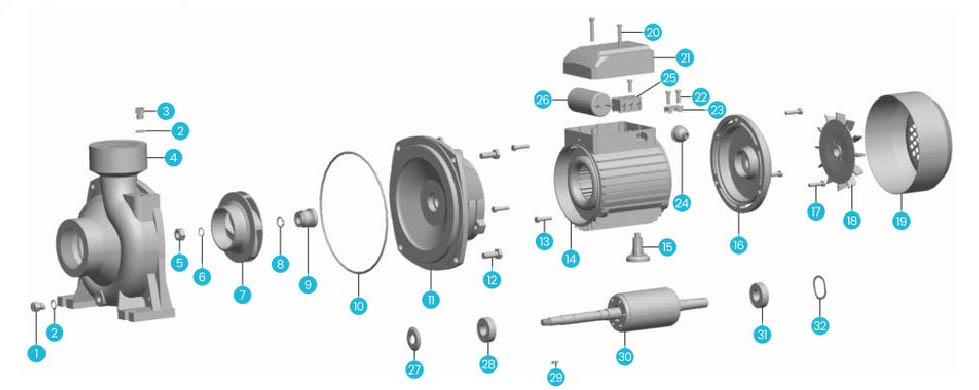

| Число | Примечания | Число | Примечания | Примечания | Примечания |
| 1 | Разгрузочная пробка | 12 | защелка | 23 | Кабельный пресс |
| 2 | Кольцо "О" | 13 | защелка | 24 | В Фэрли |
| 3 | Загрузочная пробка | 14 | Корпус с обмоткой статора | 25 | зажимная панель |
| 4 | Корпус насоса | 15 | Станция | 26 | Конденсатор |
| 5 | Грецкие орехи | 16 | Кепка пилота | 27 | Защита от падения |
| 6 | Пружинная шайба | 17 | защелка | 28 | Отношение |
| 7 | Колесо | 18 | Вентилятор | 29 | Ключ |
| 8 | Зажимное кольцо | 19 | Крышка вентилятора | 30 | Ротор |
| 9 | Механическое уплотнение | 20 | защелка | 31 | Отношение |
| 10 | Кольцо "О" | 21 | Зажим крышки | 32 | Открытое кольцо |
| 11 | Кронштейн насоса | 22 | винт |
