Мы гордимся своей приверженностью качеству и удовлетворенности клиентов, и JSW Pumping Station предоставляет комплексные гарантии и исключительную поддержку клиентов.
МатериалыКорпус насоса: чугун
Кронштейн насоса: чугун
·Корпус двигателя: алюминий
Рабочее колесо: латунь
Диффузор: Норил
Ось двигателя: углеродистая сталь, нержавеющая сталь AlSI304 при необходимости.
Механическое уплотнение: SIC/графит
● Биполярный асинхронный двигатель (n = 2850 об/мин)
● Класс изоляции B.
● Степень защиты IP44.
● Непрерывное обслуживание Sl
● Однофазный термопредохранитель.
● Однофазное 220 В/50 Гц, 60 Гц (при необходимости).
● Трехфазное 380 В/50 Гц, 60 Гц (при необходимости)
| МОДЕЛЬ | ВХОДНАЯ МОЩНОСТЬ |
MAX.FLOW (л/мин) |
MAX.HEAD (М) |
MAX.SUCT (М) |
КОЛИЧЕСТВО (Набор) |
|
| кВт | HP | |||||
| JSWM1C-E | 0.37 | 0.5 | 60 | 35 | 9 | 1870 |
| JSWM1B-E | 0.5 | 0.7 | 60 | 41 | 9 | 1870 |
| ДЖСВМ10М | 0.75 | 1.0 | 60 | 45 | 9 | 1490 |
| ДЖСВМ15М | 1.1 | 1.5 | 90 | 55 | 9 | 1490 |
| JSWM10H | 0.75 | 1.0 | 60 | 56 | 9 | 1490 |
| JSWM15H | 1.1 | 1.5 | 60 | 72 | 9 | 1490 |
| JSWM3CH | 1.1 | 1.5 | 80 | 64 | 9 | 800 |
| JSWM3BH | 1.5 | 2 | 100 | 76 | 9 | 800 |
| JSWM3CM | 1.1 | 1.5 | 140 | 52 | 9 | 800 |
| JSWM3BM | 1.5 | 2 | 140 | 60 | 9 | 800 |
| JSWM3CL | 1.1 | 1.5 | 180 | 42 | 9 | 800 |
| JSWM3BL | 1.5 | 2 | 180 | 51 | 9 | 800 |
| ДЖСВМ15М+24Л | 1.1 | 1.5 | 90 | 55 | 9 | 300 |

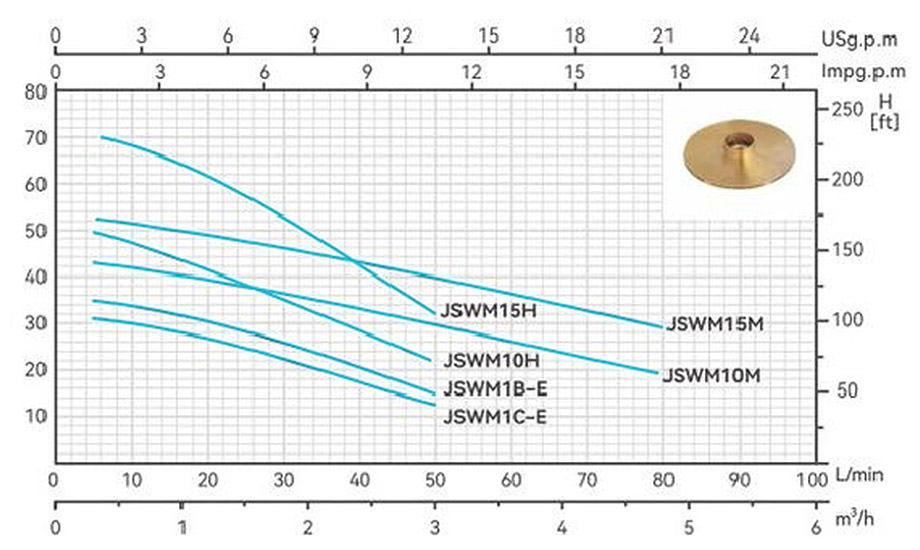

График производительности n = 2850 об/мин
| Модель | Введите выход | СЗ | ДхШхВ | |
| (дюймы) | (Кг) | (мм) | ||
| JSWM1C-E | 1 дюйм × 1 дюйм | 9.5 | 395×186×214 | |
| JSWM1B-E | 1 дюйм × 1 дюйм | 10.5 | 395×186×214 | |
| ДЖСВМ10М | 1 дюйм × 1 дюйм | 15 | 438×196×235 | |
| ДЖСВМ15М | 1 дюйм × 1 дюйм | 15.5 | 438×196×235 | |
| JSWM10H | 1 дюйм × 1 дюйм | 15 | 438×196×235 | |
| JSWM15H | 1 дюйм × 1 дюйм | 15.5 | 438×196×235 | |
| JSWM3CH | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BH | 1¼"×1" | 25 | 573×238×270 | |
| JSWM3CM | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BM | 1¼"×1" | 25 | 573×238×270 | |
| JSWM3CL | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BL | 1¼"×1" | 25 | 573×238×270 | |
| ДЖСВМ15М+24Л | 1 дюйм × 1 дюйм | 24.5 | 535×305×598 | |
| Числа | Примечания | Числа | Примечания | Числа | Примечания |
| 1 | Разгрузочная пробка | 13 | Колесо | 25 | зажимная панель |
| 2 | Кольцо "О" | 14 | Кольцо "О" | 26 | Винт |
| 3 | Загрузочная пробка | 15 | механическое море | 27 | Кабельный пресс |
| 4 | штекер инструмента | 16 | Кронштейн насоса | 28 | В Фэрли |
| 5 | Выключатель | 17 | защелка | 29 | зажимная панель |
| 6 | Корпус насоса | 18 | Корпус с обмоткой статора | 30 | Конденсатор |
| 7 | Кольцо "О" | 19 | Станция | 31 | Защита от падения |
| 8 | трубка Вентуры | 20 | Кепка пилота | 32 | Отношение |
| 9 | Кольцо "О" | 21 | защелка | 33 | Ключ |
| 10 | Диффузор | 22 | Вентилятор | 34 | Ротор |
| 11 | Грецкие орехи | 23 | Крышка вентилятора | 35 | Отношение |
| 12 | Пружинная шайба | 24 | защелка | 36 | Открытое кольцо |
