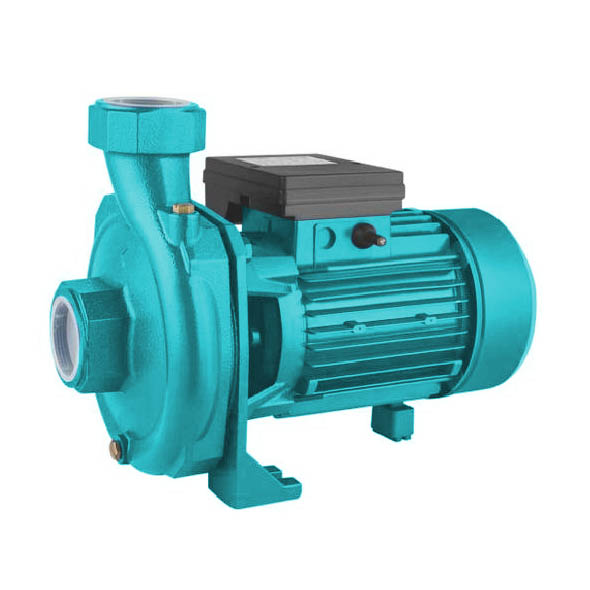

Являясь ведущим производителем и поставщиком насосов в Китае, бренд ZEN располагает передовым производственным оборудованием и обширным опытом для предоставления высококачественной продукции центробежных насосов SCM, изготовленной по индивидуальному заказу.
ПриложениеПрименяется для очистки воды и жидкостей, химически не агрессивных к материалам изготовления насосов.
Благодаря своей надежности и простоте использования эти насосы широко используются в бытовых и гражданских целях, таких как распределение воды в сочетании с устройствами малого и среднего давления, транспортировка жидкостей и орошение садов и распределительных площадей.
Насосы следует устанавливать в закрытом помещении или, по крайней мере, защищать от непогоды.
• Максимум. Рабочее давление 3,5 бар
• Температура жидкости до 60°C.
• Температура окружающей среды до 40°C.
• Общая высота вдоха до 8 м.
• Непрерывная работа
• Корпус насоса: чугун.
• Кронштейн насоса: чугун
• Корпус двигателя: алюминий
• Рабочее колесо: латунь
• Ось двигателя: углеродистая сталь, нержавеющая сталь AISIS304 при необходимости.
• Механическое уплотнение: графит/керамика.
• Биполярный асинхронный двигатель (n = 2850 об/мин)
• Класс изоляции B
• Защита IP44.
• Непрерывное обслуживание Sl
• Однофазная тепловая защита.
• Однофазное 220 В/50 Гц, 60 Гц (при необходимости)
• Трехфазное 380 В/50 Гц, 60 Гц (при необходимости)
| Модель | Входная мощность | Q(м³/ч) | 0 | 3.6 | 7.2 | 10.8 | 14.4 | 18 | 21.6 | 23.4 | 25.2 | 27 | ||||
| КВт | HP | Q(л/мин) | 0 | 60 | 120 | 180 | 240 | 300 | 360 | 390 | 420 | 450 | ||||
| СКМ60 | 1.1 | 1.5 | Н(м) | 25 | 25 | 23 | 21 | 19 | 16 | 13 | 11 | |||||
| СКМ70 | 1.5 | 2.0 | 30 | 29 | 28 | 25 | 23 | 20 | 16 | 13 | ||||||
| СКМ80 | 2.2 | 3.0 | 34 | 33 | 32 | 30 | 27 | 24 | 22 | 19 | 16 | 12 | ||||

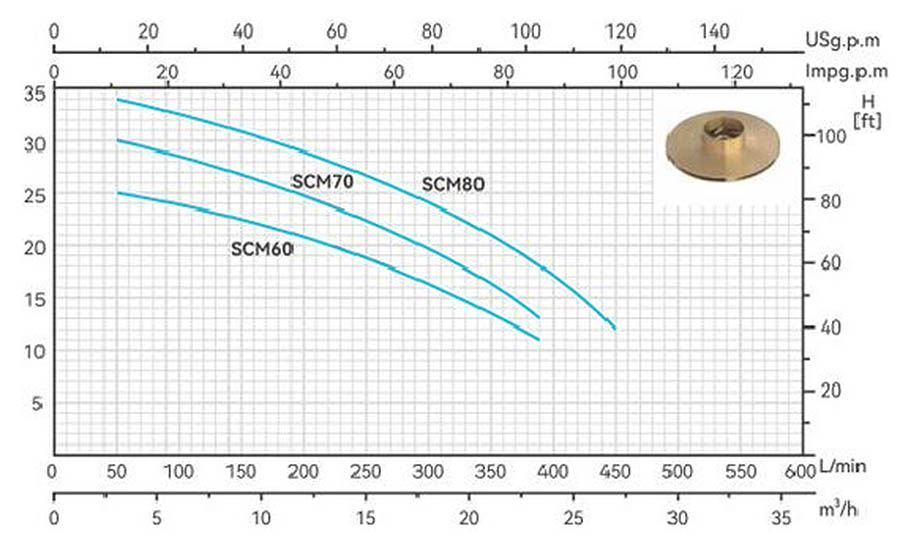

График производительности n = 2850 об/мин
| Модель | Введите выход | СЗ | Д×Ш×В | ||
| (Дюйм) | (Кг) | (мм) | |||
| СКМ60 | 2 дюйма × 2 дюйма | 21.2 | 403×245×310 | ||
| СКМ70 | 2 дюйма × 2 дюйма | 23.6 | 403×245×310 | ||
| СКМ80 | 2 дюйма × 2 | 29.8 | 500×250×295 | ||

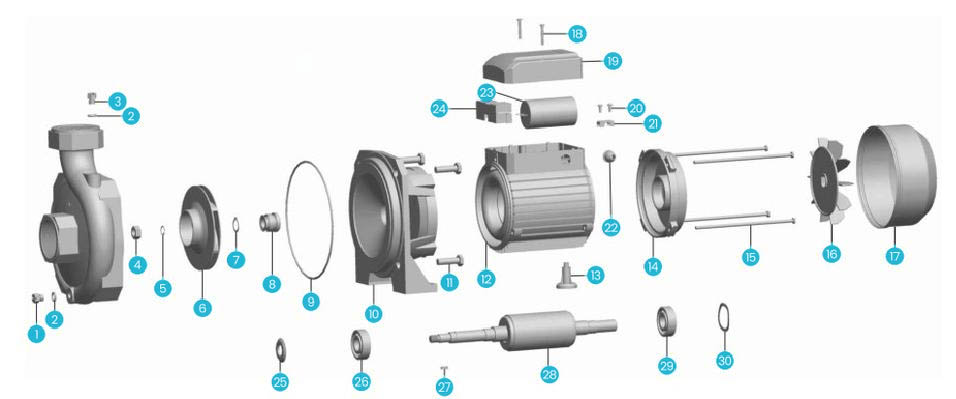

| Числа | Примечания | Числа | Примечания | Числа | Примечания | ||||||
| 1 | Разгрузочная пробка | 11 | защелка | 21 | Давление кабеля | ||||||
| 2 | Кольцо "О" | 12 | Корпус с обмоткой статора | 22 | В Фэрли | ||||||
| 3 | Загрузочная пробка | 13 | Станция | 23 | Конденсатор | ||||||
| 4 | Грецкие орехи | 14 | Кепка пилота | 24 | зажимная панель | ||||||
| 5 | Пружинная шайба | 15 | Горизонтальная тяга | 25 | Защита от падения | ||||||
| 6 | Колесо | 16 | Вентилятор | 26 | Отношение | ||||||
| 7 | Зажимное кольцо | 17 | Крышка вентилятора | 27 | Ключ. | ||||||
| 8 | Механическое уплотнение | 18 | защелка | 28 | Ротор | ||||||
| 9 | Кольцо "О" | 19 | Зажим крышки | 29 | Отношение | ||||||
| 10 | Кронштейн насоса | 20 | Винт | 30 | Открытое кольцо | ||||||
