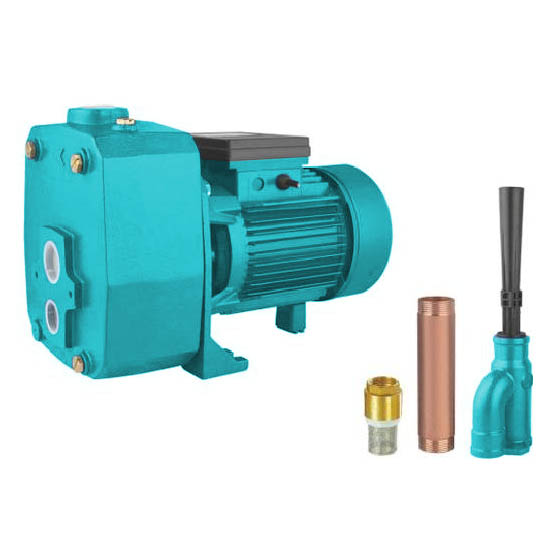

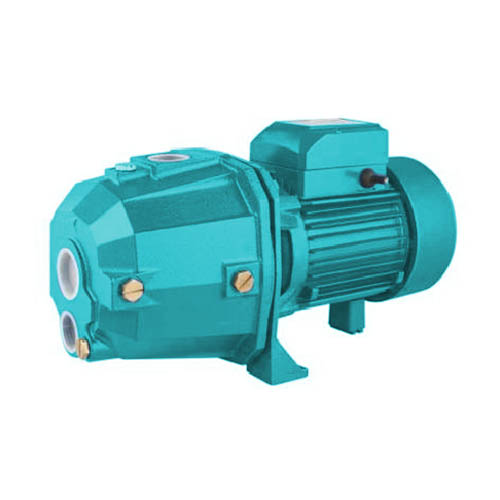

Струйный насос DP марки ZEN для глубоких скважин известен своей превосходной производительностью и надежностью и завоевал любовь клиентов.
Применение винтовГлубинные самовсасывающие насосы устанавливаются на земле, а струйные корпуса погружаются в воду, что обеспечивает их работоспособность даже в том случае, если уровень воды в колодце на 35 метров ниже уровня воды в установленном насосе. Таким образом, они очень надежны, экономичны, просты в использовании и широко используются в быту, а также в автоматическом распределении воды в небольших и средних резервуарах, садах и т. д.
Во всех случаях глубина всасывания превышает нормальную производительность надземного насоса.
Используется для перекачивания чистой воды и жидкостей, химически не агрессивных к компонентам насоса.
Насосы следует устанавливать в закрытом помещении или, по крайней мере, защищать от непогоды.
• Температура жидкости до 60°C.
• Температура окружающей среды до 40°C.
• Корпус насоса: чугун.
• Кронштейн насоса: чугун
• Корпус двигателя: алюминий
• Рабочее колесо: латунь
• Диффузор: Норил
• Ось двигателя: углеродистая сталь, нержавеющая сталь AlS1304 (при необходимости).
• Механическое уплотнение: SIC/графит.
• Биполярный асинхронный двигатель (n = 2850 об/мин)
• Класс изоляции B
• Защита IP44.
• Непрерывное обслуживание Sl
• Однофазная тепловая защита.
• Однофазное 220 В/50 Гц, 60 Гц (при необходимости)
• Трехфазное 380 В/50 Гц, 60 Гц (при необходимости)
| Модель | ДП195 | ДП255 | ДП370 | ДП505 | ДП750 |
| Мощность (кВт) | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 |
| Мощность (л.с.) | 0.5 | 0.75 | 1.0 | 1.5 | 2.0 |
| Тип инжектора | Е20 Е30 | Е20 Е30 | Е20 Е30 | Е20 Е30 | Е20 Е30 |
| Глубина всасывания насос |
10 15 20 30 | 10 15 20 30 | 10 15 20 40 | 10 15 20 35 40 50 | 10 15 20 35 40 50 |
| 10 | 2000 1300 600 400 | 3000 2000 1000 600 | |||
| 20 | 1300 800 500 300 | 3000 1200 800 400 | 2500 1500 1100 900 | 4000 3300 2000 1300 1100 900 | 4500 3500 2300 1600 1300 1200 |
| 30 | 500 200 300 100 | 700 300 400 200 | 1000 800 1000 800 | 3000 2100 1800 1200 1000 800 | 3500 2400 2100 1500 1300 1100 |
| 40 | 500 200 700 200 | 2000 1600 1600 1100 900 700 | 2500 1900 1900 1400 1200 1000 | ||
| 50 | 1700 1500 1100 900 500 400 | 2000 1800 1400 1200 800 700 |
| ДП - нагнетательный насос для глубоких скважин | ||||||
| Модель | ДП195 | ДП255 | ДП370 | ДП505 | ДП750 | |
| Мощность (кВт) | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | |
| Мощность (л.с.) | 0.5 | 0.75 | 1.0 | 1.5 | 2.0 | |
| Максимальный поток (л/мин) | 28 | 28 | 28 | 30 | 30 | |
| Максимальная высота (м) | 50 | 60 | 80 | 100 | 120 | |
| Максимальная дальность (м) | 25 | 25 | 25 | 35 | 45 | |
| ГВ (кг) | 13.2 | 16 | 19 | 32.2 | 34 | |
| Размер наполнителя (мм) | 423×278×230 | 423×288×245 | 423×288×245 | 525×235×295 | 525×235×295 | |
| Количество (ПК/20'TEU) | 1115 | 1000 | 1000 | 830 | 830 | |
| ДНП | 4 дюйма | 4 дюйма | 4 дюйма | 4" | 4 дюйма | |
| Ду1 | 1¼” | 1¼” | 1¼” | 1¼” | 1¼” | |
| Ду2 | 1" | 1" | 1" | 1" | 1" | |
| DN3 | 1" | 1" | 1" | 1" | 1" | |
| DN4 | 1" | 1" | 1 ” | 1" | 1 ” | |
| ИЗ | 97 | 97 | 97 | 97 | 97 | |
|

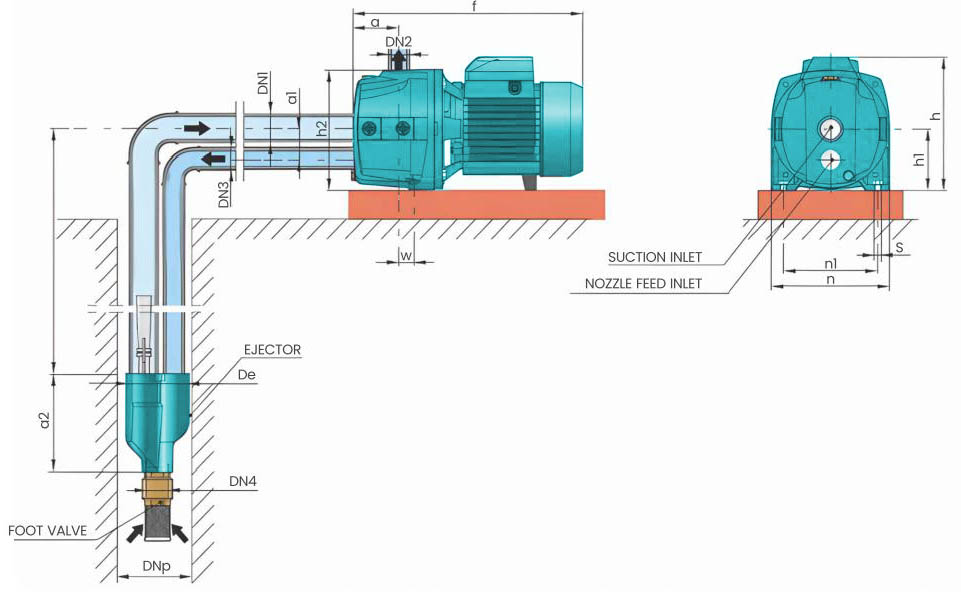

Медитация (мм) |
a | 91 | 91 | 91 | 55 | 55 |
| а1 | 45 | 45 | 45 | 55 | 55 | |
| а2 | 142 | 142 | 142 | 142 | 142 | |
| f | 375 | 375 | 375 | 384 | 384 | |
| ф1 | 5185 | 5185 | 5185 | 455 | 455 | |
| h | 193 | 193 | 193 | 255 | 255 | |
| ч1 | 94 | 94 | 94 | 221 | 221 | |
| i | 177 | 177 | 177 | 255 | 255 | |
| n | 184 | 184 | 184 | 198 | 198 | |
| m | 142 | 142 | 142 | 145 | 145 | |
| w | 100 | 100 | 100 | 120 | 120 | |
| s | 10 | 10 | 10 | 10 | 10 | |
