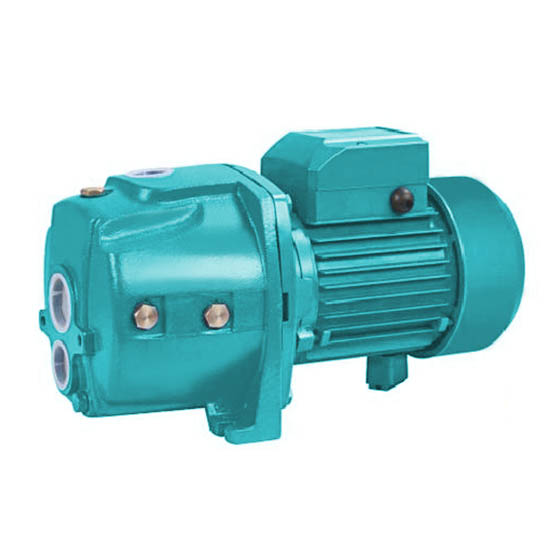

JDW Jet Pump For Deep Wells стремится предлагать индивидуальные решения, отвечающие конкретным требованиям JDW Deep Well Jet Pump.
Материалы• Корпус насоса: чугун.
• Кронштейн насоса: чугун
• Корпус двигателя: алюминий
• Рабочее колесо: латунь
• Диффузор: Норил
• Ось двигателя: углеродистая сталь, нержавеющая сталь AlS1304 (при необходимости).
• Механическое уплотнение: SIC/графит.
• Биполярный асинхронный двигатель (n = 2850 об/мин)
• Класс изоляции B
• Защита IP44.
• Непрерывное обслуживание Sl
• Однофазная тепловая защита.
• Однофазное 220 В/50 Гц, 60 Гц (при необходимости)
• Трехфазное 380 В/50 Гц, 60 Гц (при необходимости)
| Насос глубокого впрыска JDW | ||||||||||||||||
| Модель | Входная мощность | HS | Количество литров в час | |||||||||||||
| 0 | 120 | 240 | 360 | 480 | 600 | 720 | 840 | 960 | 1080 | 1200 | ||||||
| КВт | HP | |||||||||||||||
| Общий динамический напор (м) | ||||||||||||||||
| JDW1A-2 | 0.75 | 1.0 | 15 | 50 | 46 | 42 | 39 | 35 | 32 | 30 | 27 | 24 | 21 | 19 | ||
| JDW2A-2 | 1.1 | 1.5 | 15 | 85 | 78 | 74 | 70 | 66 | 61 | 57 | 53 | 48 | 44 | 40 | ||
| JDW1A-2 | 0.75 | 1.0 | 20 | 38 | 33 | 29 | 26 | 23 | 21 | 18 | 16 | 14 | ||||
| JDW2A-2 | 1.1 | 1.5 | 20 | 71 | 63 | 58 | 84 | 50 | 46 | 43 | 39 | 36 | 34 | |||
| JDW1A-2 | 0.75 | 1.0 | 25 | 32 | 28 | 25 | 23 | 20 | 21 | 17 | 14 | |||||
| JDW2A-2 | 1.1 | 1.5 | 25 | 64 | 59 | 55 | 51 | 47 | 46 | 43 | 39 | 36 | ||||
| JDW1A-2 | 0.75 | 1.0 | 30 | 27 | 22 | 18 | 15 | |||||||||
| JDW2A-2 | 1.1 | 1.5 | 30 | 56 | 50 | 46 | 42 | |||||||||
| JDW1A-2 | 0.75 | 1.0 | 35 | 21 | 15 | 38 | 34 | |||||||||
| JDW2A-2 | 1.1 | 1.5 | 35 | 51 | 45 | 41 | 37 | 33 | ||||||||
| JDW2A-2 | 1.1 | 1.5 | 41 | 36 | 33 | |||||||||||
| JDW2A-2 | 1.1 | 1.5 | 36 | 30 | ||||||||||||
| Насос глубокого впрыска JDW | |||
| Модель | ДВВ 1А-2 | ДВВ 2А-2 | |
| Мощность (кВт) | 0.75 | 1.1 | |
| Мощность (л.с.) | 1.0 | 1.5 | |
| Введите выход | 1¼"×1"×1" | 1¼"×1"×1" | |
| Максимальный поток (л/мин) | 28 | 30 | |
| Максимальная высота (м) | 80 | 100 | |
| Максимальная дальность (м) | 25 | 35 | |
| ГВ (кг) | 19 | 32.2 | |
| Размер наполнителя (мм) | 423×288×245 | 525×235×295 | |
| Количество (ПК/20'TEU) | 1010 | 760 | |
| ДНП | 2” | 2" | |
| Ду1 | 1¼” | 1¼” | |
| Ду2 | 1" | 1" | |
| DN3 | 1" | 1" | |
| ИЗ | 49 | 49 | |

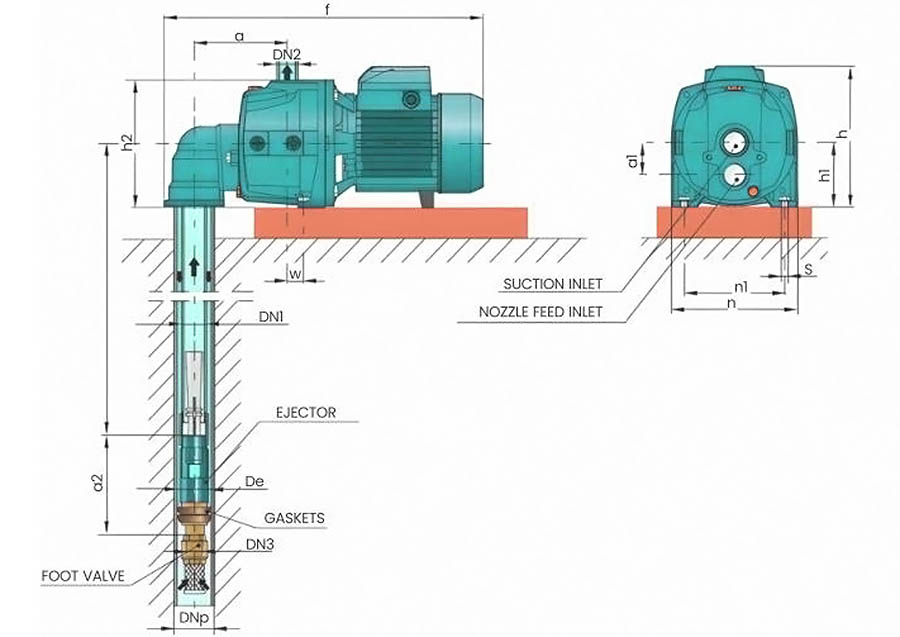

| Медитация (мм) |
a | 75 | 75 |
| а1 | 46 | 46 | |
| а2 | 123 | 123 | |
| f | 374 | 374 | |
| h | 206 | 206 | |
| ч1 | 97 | 97 | |
| i | 184 | 184 | |
| n | 190 | 190 | |
| n1 | 149 | 149 | |
| w | 24 | 24 | |
| s | 10 | 10 | |
