Условия эксплуатации• Температура жидкости до 60°C.
• Температура окружающей среды до 40°C.
• Суммарная высота вдоха до 9 м.
• Непрерывная работа

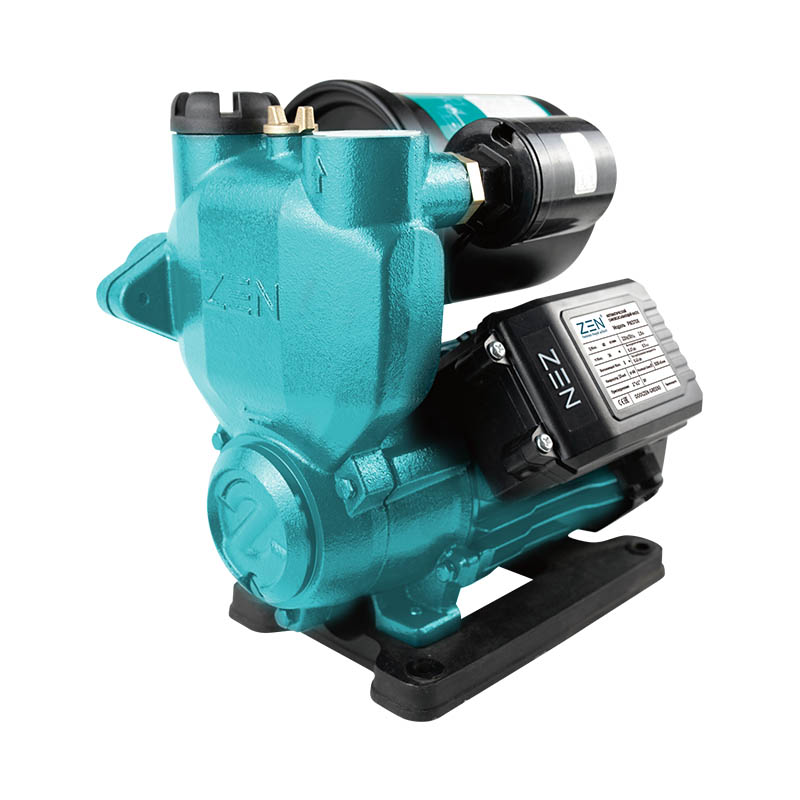

Самовсасывающий насос PW поставляется в комплекте с обратным клапаном. Самовсасывающий насос PW следует устанавливать в помещении или, по крайней мере, защищать от ненастной погоды.
Подходит для чистой воды без измельченных частиц и для жидкостей, химически не агрессивных к материалам, из которых изготовлены насосы.
Благодаря своей компактности, надежности и простоте использования они подходят для бытового применения, например, для распределения воды в сочетании с устройствами низкого давления, для орошения в саду и на территории раздачи, для перекачивания воды из резервуара, а также для всех других случаев, когда в перекачиваемой воде может присутствовать воздух или вода. Насос оснащен пластинчатым обратным клапаном.
Насосы следует устанавливать в закрытом помещении или, по крайней мере, защищать от непогоды.
• Корпус насоса: чугун.
• Кронштейн насоса: чугун
• Корпус двигателя: алюминий
• Рабочее колесо: латунь
• Ось двигателя: углеродистая сталь, нержавеющая сталь AlSI304, если требуется.
• Механическое уплотнение: керамика/графит.
• Биполярный асинхронный двигатель (n = 2850 об/мин)
• Класс изоляции B
• Защита IP44.
• Непрерывное обслуживание Sl
• Тепловая защита
• Однофазное 220 В/50 Гц, 60 Гц (при необходимости)
| Модель | Входная мощность | Максимальный поток (л/мин) |
Максимальный напор (М) |
Максимальная дальность (М) |
Количество (Настраивать) |
|||||
| КВт | HP | |||||||||
| PW125 | 0.125 | 0.17 | 2.0 | 24 | 8 | 1600 | ||||
| PW250 | 0.25 | 0.34 | 2.2 | 30 | 8 | 1600 | ||||
| PW370 | 0.37 | 0.5 | 2.4 | 36 | 8 | 1600 | ||||
| PW550 | 0.55 | 0.75 | 3.0 | 42 | 8 | 1320 | ||||
| PW750 | 0.75 | 1 | 3.4 | 50 | 8 | 1320 | ||||

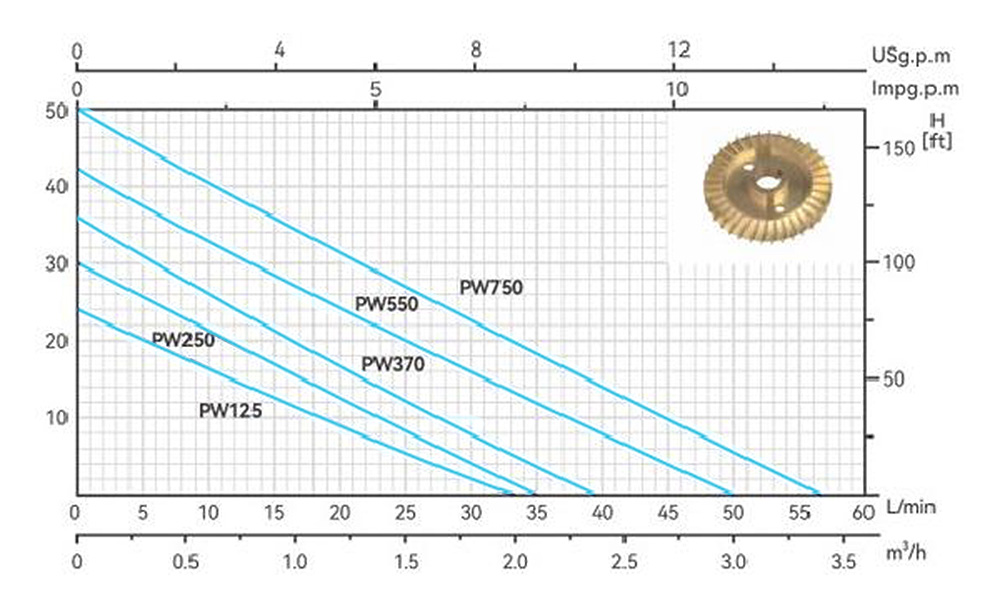

График производительности n = 2850 об/мин
| Модель | Ввод/вывод | СЗ | Д×Ш×В |
| (дюймы) | (Кг) | (мм) | |
| PW125 | 1 дюйм × 1 дюйм | 7.9 | 295×230×300 |
| PW250 | 1 дюйм × 1 дюйм | 8.2 | 295×230×300 |
| PW370 | 1 дюйм × 1 дюйм | 8.6 | 295×230×300 |
| PW550 | 1 дюйм × 1 дюйм | 11.6 | 310×245×350 |
| PW750 | 1 дюйм × 1 дюйм | 12.8 | 310×245×350 |

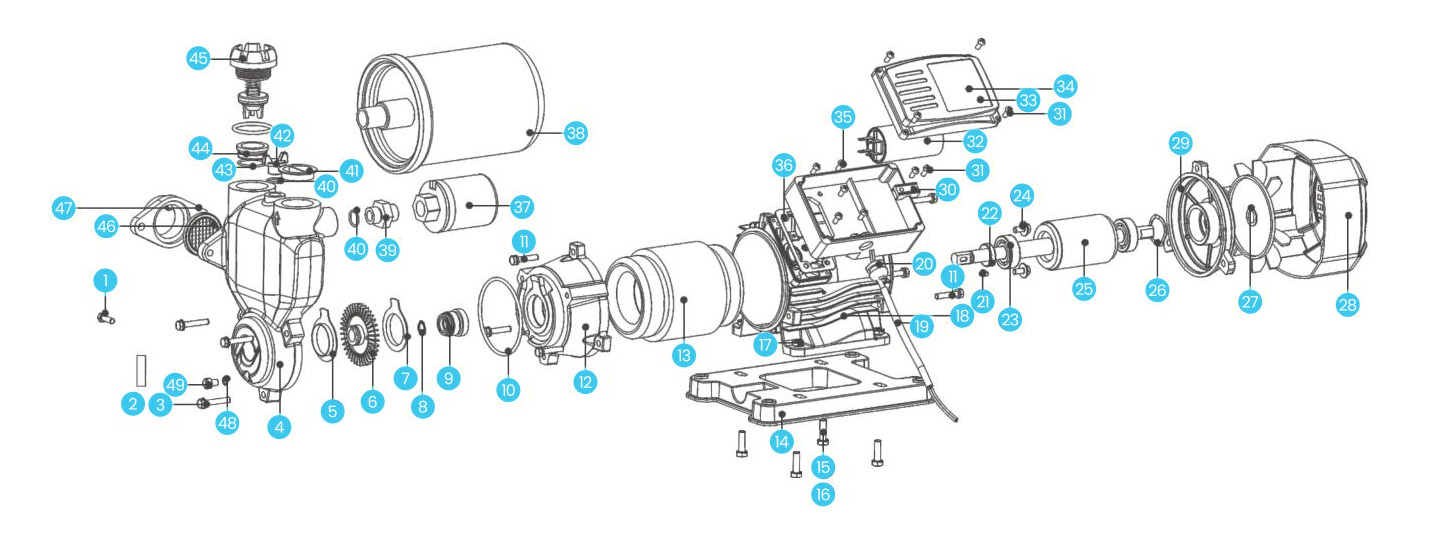

| Числа | Примечания | Числа | Примечания | Числа | Примечания | Числа | Примечания | ||||||
| 1 | защелка | 14 | Пол | 27 | Крышка вентилятора | 40 | Кольцо "О" | ||||||
| 2 | защелка | 15 | защелка | 28 | Вентилятор | 41 | Защитный экран | ||||||
| 3 | Пружинная шайба | 16 | Шайба | 29 | Кепка пилота | 42 | Загрузочная пробка | ||||||
| 4 | Корпус насоса | 17 | Орехи | 30 | Кабельный пресс | 43 | Кольцо "О" | ||||||
| 5 | таблетка корпуса насоса | 18 | Корпус с обмоткой статора | 31 | защелка | 44 | Таблетки, таблетки | ||||||
| 6 | Колесо | 19 | В Фэрли | 32 | Конденсатор | 45 | обратный клапан | ||||||
| 7 | опорная пластина насоса | 20 | Электрический кабель | 33 | Обложка Тернина | 46 | Экран | ||||||
| 8 | Зажимное кольцо | 21 | Ключ | 34 | Соединительная коробка | 47 | Поверхностное покрытие | ||||||
| 9 | Механическое уплотнение | 22 | Защита от падения | 35 | защелка | 48 | Кольцо "О" | ||||||
| 10 | Кольцо "О" | 23 | Отношение | 36 | Кольцо | 49 | защелка | ||||||
| 11 | защелка | 24 | защелка | 37 | Реле давления | ||||||||
| 12 | Кронштейн насоса | 25 | Статор | 38 | Давление | ||||||||
| 13 | Ротор | 26 | Открытое кольцо | 39 | защелка | ||||||||
