Условия эксплуатации• Температура жидкости до 60°C.
• Температура окружающей среды до 40°C.
• Общая высота вдоха до 8 м.
• Непрерывная работа

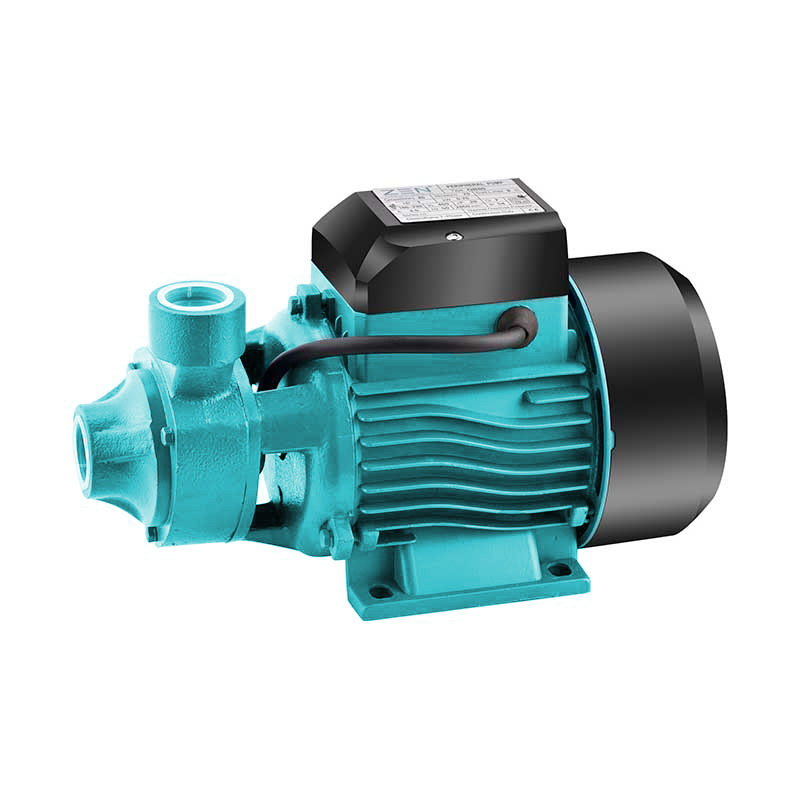

Периферийные насосы QB подходят для использования с чистой водой, не содержащей абразивных частиц, и жидкостями, химически не агрессивными по отношению к материалам, из которых изготовлен насос.
Подходит для чистой воды без измельченных частиц и для жидкостей, химически не агрессивных к материалам, из которых изготовлены насосы.
Они просты в использовании, экономичны и идеально подходят для бытового водопользования, особенно для распределения воды в сочетании с устройствами небольшого давления и орошения садов и распределительных площадей.
Насосы следует устанавливать в закрытом помещении или, по крайней мере, защищать от непогоды.
• Корпус насоса: Чугун, по запросу, с латунными вставками/нержавеющая сталь AlSI304.
• Кронштейн насоса: Чугун, по запросу, с латунными вставками / нержавеющая сталь AlSI304.
• Корпус двигателя: алюминий
• рабочее колесо: латунь
• Ось двигателя: углеродистая сталь, нержавеющая сталь AlSI304, по запросу.
• Механическое уплотнение: керамика/графит.
• Биполярный асинхронный двигатель (n = 2850 об/мин)
• Класс изоляции B
• Защита IP44.
• Постоянное обслуживание СИ
• Тепловая защита
• Однофазное 220 В/50 Гц, 60 Гц (при необходимости)
| Модель | Входная мощность | Q(м³/ч) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3.0 | 3.6 | 4.2 | ||||
| КВт | HP | Q(л/мин) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | ||||
| QB50 | 0.2 | 0.3 | Н(м) | 25 | 20 | 15 | 10 | 5 | ||||||||||
| QB55 | 0.25 | 0.37 | 30 | 25 | 20 | 15 | 10 | |||||||||||
| QB60 | 0.37 | 0.5 | 35 | 30 | 25 | 20 | 15 | 10.5 | 6.5 | 3 | ||||||||
| QB70 | 0.55 | 0.75 | 55 | 49 | 43 | 37 | 30 | 23 | 17 | 12 | 8 | |||||||
| QB80 | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 7 | ||||||
| QB100 | 1.1 | 1.5 | 85 | 80 | 75 | 70 | 65 | 60 | 55 | 49 | 42 | 34 | 25 | 15 | ||||

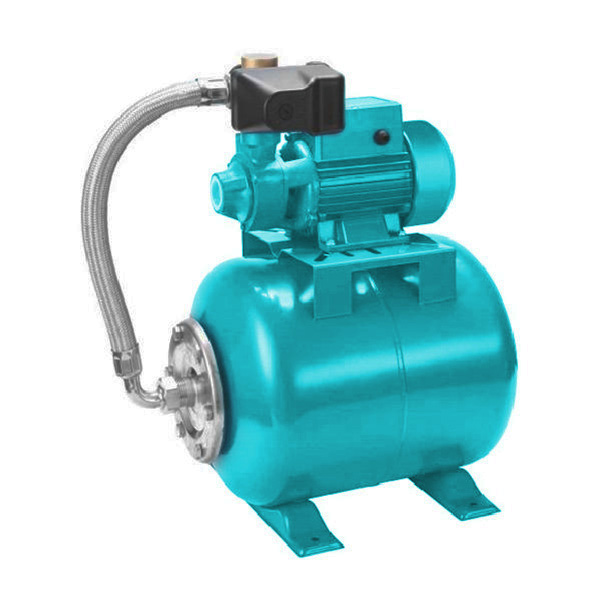

| КБ80+24Л | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 7 | ||||||

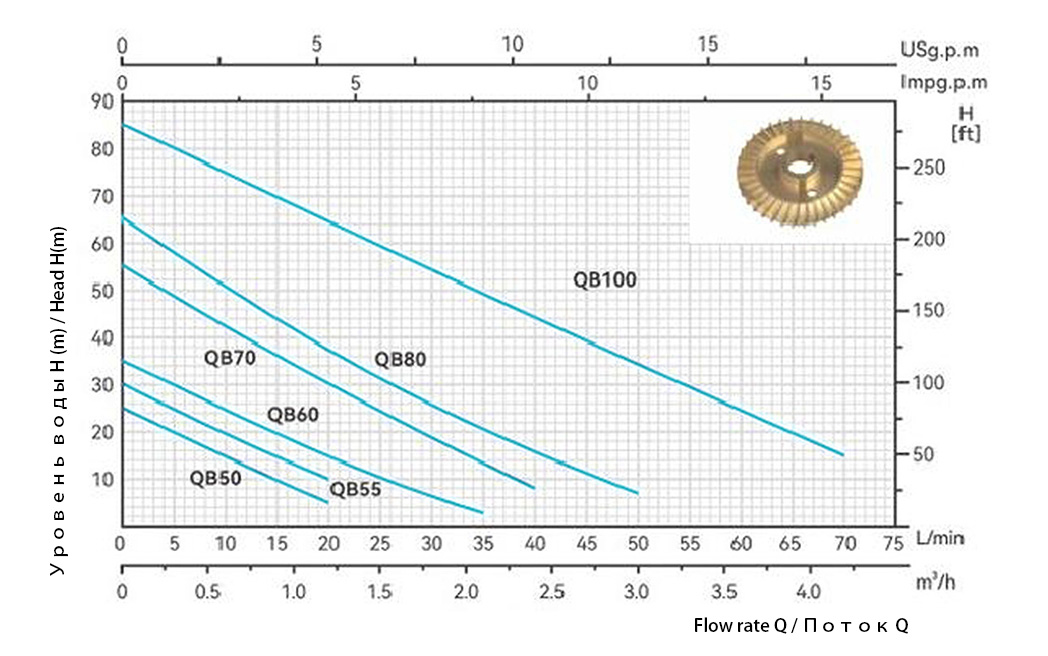

График производительности n = 2850 об/мин
| Модель | ВХОД/ВЫХОД |
СЗ | Д×Ш×В |
| (дюймы) | (Кг) | (мм) | |
| QB50 | 1 дюйм × 1 дюйм | 3.9 | 235×115×140 |
| QB55 | 1 дюйм × 1 дюйм | 5 | 280×140×170 |
| QB60 | 1 дюйм × 1 дюйм | 5.5 | 280×140×170 |
| QB70 | 1 дюйм × 1 дюйм | 8.5 | 335×190×210 |
| QB80 | 1 дюйм × 1 дюйм | 9.0 | 340×190×210 |
| QB100 | 1 дюйм × 1 дюйм | 13.1 | 348×190×212 |
| КБ80+24Л | 1 дюйм × 1 дюйм | 14.5 | 530×300×570 |

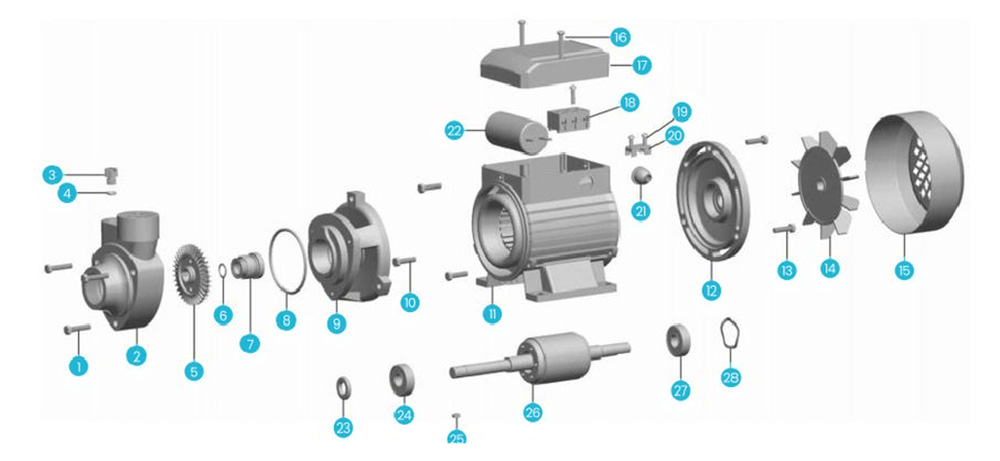

| НЕТ. |
ОПИСАНИЕ | НЕТ. |
ОПИСАНИЕ | НЕТ. |
ОПИСАНИЕ |
| 1 | Болт | 11 | Корпус с обмоткой статора | 21 | Фэрли |
| 2 | Корпус насоса | 12 | Кепка для вождения | 22 | Конденсатор |
| 3 | Разъем для зарядки | 13 | Болт | 23 | Устройство защиты от падения |
| 4 | О-кольцо | 14 | Вентилятор | 24 | Перевозчик |
| 5 | Рабочее колесо | 15 | Крышка вентилятора | 25 | Ключ |
| 6 | Стопорное кольцо | 16 | Болт | 26 | Ротор |
| 7 | Механическое уплотнение | 17 | Клеммная крышка | 27 | Перевозчик |
| 8 | О-кольцо | 18 | Клеммная плата | 28 | Разъемное кольцо |
| 9 | Поддержка насоса | 19 | Винт | ||
| 10 | Болт | 20 | Кабельный зажим |
