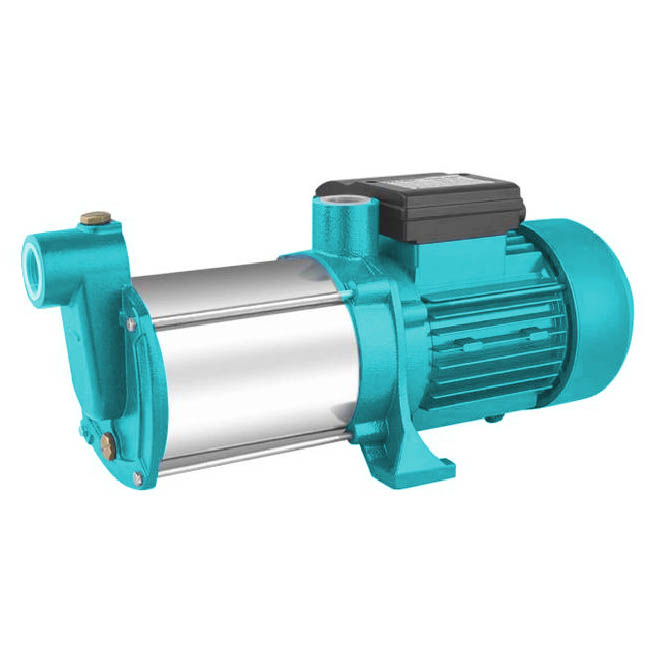

Горизонтальные многоступенчатые центробежные насосы RS марки ZEN сертифицированы CE, что гарантирует надежное качество и завоевывает доверие наших клиентов.
ПриложениеПодходит для использования с чистой водой, даже при наличии воздуха, и с жидкостями, химически не агрессивными по отношению к материалам, из которых изготовлены насосы.
Насосы, предназначенные для перекачки воды даже при наличии воздуха, благодаря своей бесшумности, надежности и низкому энергопотреблению рекомендуются для использования в бытовых и гражданских целях, таких как напор и распределение воды в сочетании с напорными устройствами, а также в системах рекуперации дождевой воды и орошения.
Насосы должны устанавливаться в закрытом помещении или, по крайней мере, во избежание непогоды.
• Температура жидкости до 60°C.
• Температура окружающей среды до 40°C.
• Суммарная высота вдоха до 9 м.
• Непрерывная работа
• Корпус насоса: чугун + нержавеющая сталь.
• Электрическая опора: чугун.
• Корпус двигателя: алюминий
• Листовой круг: PPO, AlSI 304 при необходимости.
• Ось: сталь 45#, при необходимости нержавеющая сталь AlSI 416.
• Механическое уплотнение: графит/керамика.
Однофазный 220–230 В/50 Гц
Однофазное 110–127 В/60 Гц (по запросу)
Однофазный/трехфазный 220В/60Гц (при необходимости)
• Двухполюсные асинхронные двигатели
• Класс изоляции B, класс F (при необходимости)
• Класс защиты IP44, IP54 (при необходимости).
| Модель | Введите выход | Q(м³/ч) | 0 | 0.6 | 1.2 | 2.1 | 2.4 | 3.0 | 3.6 | 4.2 | 4.8 | 5.4 | |||
| КВт | HP | Q(л/мин) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |||
| РС2 | 0.5 | 0.6 | Н(м) | 25 | 23 | 21 | 18 | 15 | 12 | 8 | 5 | ||||
| РС3 | 0.6 | 0.8 | 35 | 33.5 | 31 | 28.5 | 25.5 | 21.5 | 16.5 | 11 | 5 | ||||
| РС4 | 0.75 | 1 | 45 | 43.5 | 41 | 38.5 | 35 | 30.5 | 25.5 | 19.5 | 12.5 | 5 | |||
| РС5 | 0.9 | 1.25 | 55 | 52.5 | 49.5 | 46.5 | 42.5 | 38 | 32 | 25 | 18 | 0.5 | |||

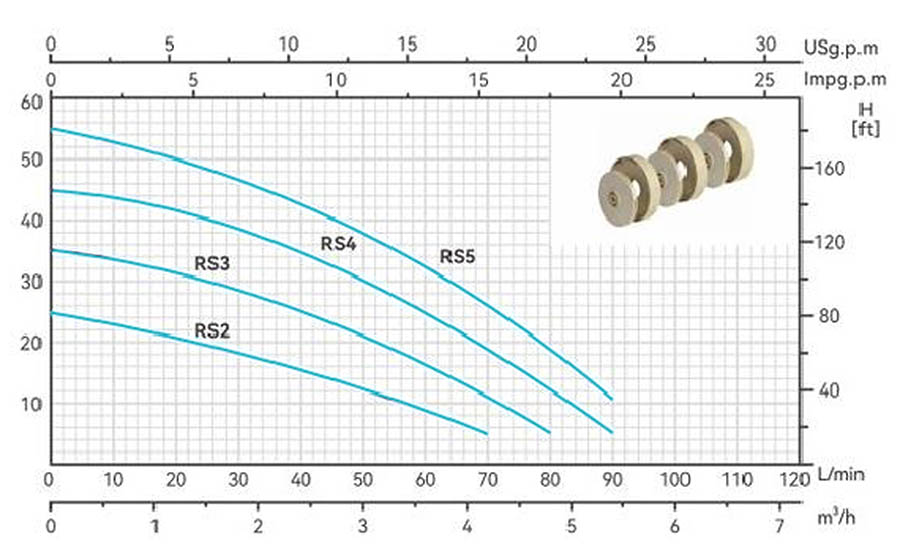

График производительности n = 2850 об/мин
| Модель | Введите выход | СЗ | Д×Ш×В | ||
| (дюймы) | (Кг) | (мм) | |||
| РС2 | 1 дюйм × 1 дюйм | 11.4 | 385×215×230 | ||
| РС3 | 1 дюйм × 1 дюйм | 12.4 | 405×215×230 | ||
| РС4 | 1 дюйм × 1 дюйм | 13.4 | 430×215×230 | ||
| РС5 | 1 дюйм × 1 дюйм | 14.7 | 455×215×230 | ||

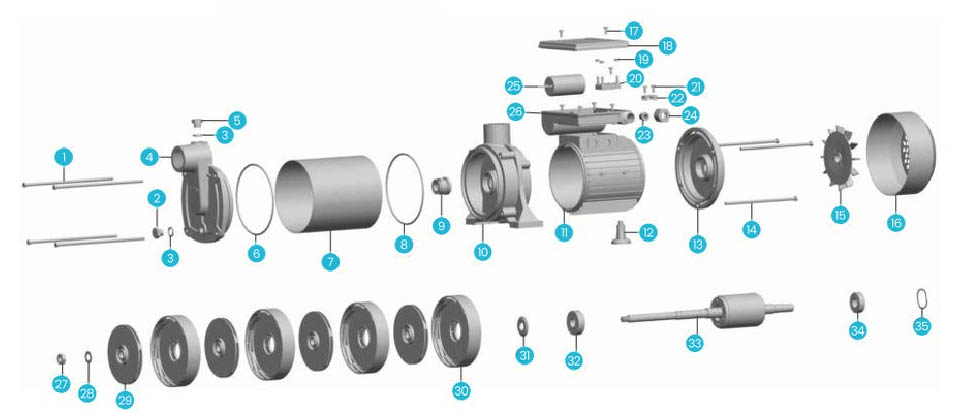

| Числа | Примечания | Числа | Примечания | Числа | Примечания | ||||||
| 1 | Горизонтальная тяга | 13 | Горизонтальная тяга | 25 | Конденсатор | ||||||
| 2 | Разгрузочная пробка | 14 | Разгрузочная пробка | 26 | Соединительная коробка | ||||||
| 3 | Кольцо "О" | 15 | Кольцо "О" | 27 | Грецкие орехи | ||||||
| 4 | Входная втулка | 16 | Входная втулка | 28 | Стиральная машина | ||||||
| 5 | Загрузочная пробка | 17 | Загрузочная пробка | 29 | Колесо | ||||||
| 6 | Кольцо "О" | 18 | Кольцо "О" | 30 | Диффузор | ||||||
| 7 | Корпус насоса | 19 | Корпус насоса | 31 | Защита от падения | ||||||
| 8 | Кольцо "О" | 20 | Кольцо "О" | 32 | Отношение | ||||||
| 9 | Механическое уплотнение | 21 | Механическое уплотнение | 33 | Ротор | ||||||
| 10 | Кронштейн насоса | 22 | Кронштейн насоса | 34 | Отношение | ||||||
| 11 | Корпус с обмоткой статора | 23 | Корпус с обмоткой статора | 35 | Открытое кольцо | ||||||
| 12 | Станция | 24 | Станция | ||||||||
