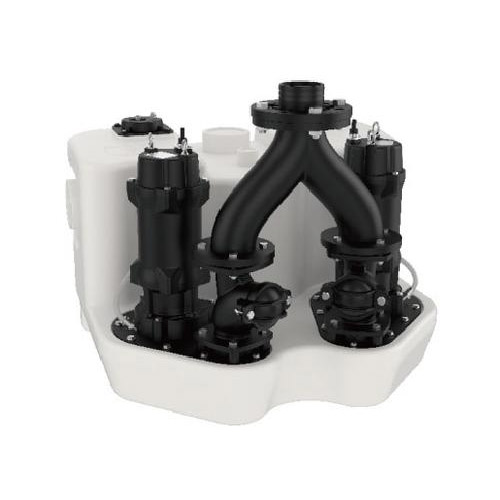

Станция подъема канализационных насосов WL 40L-500L имеет три отверстия для входа воды DN100, четыре отверстия для входа воды или технического обслуживания DN50 и одно выходное отверстие DN50.

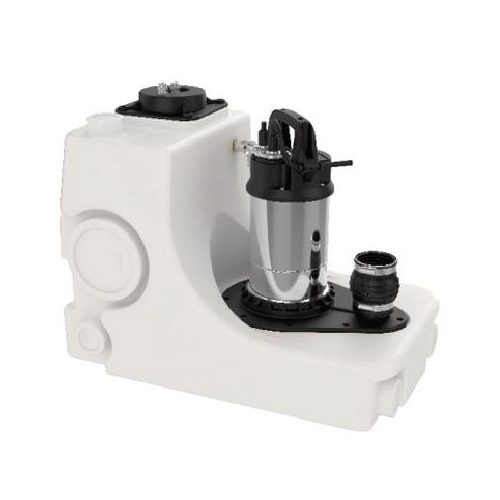

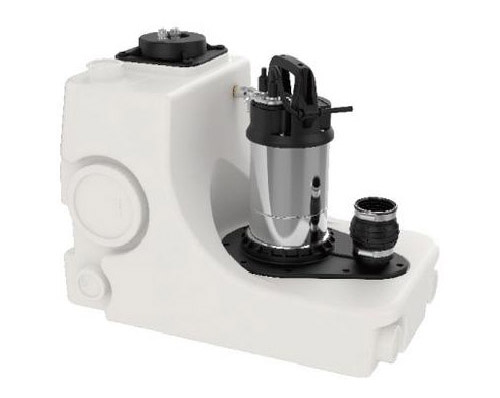

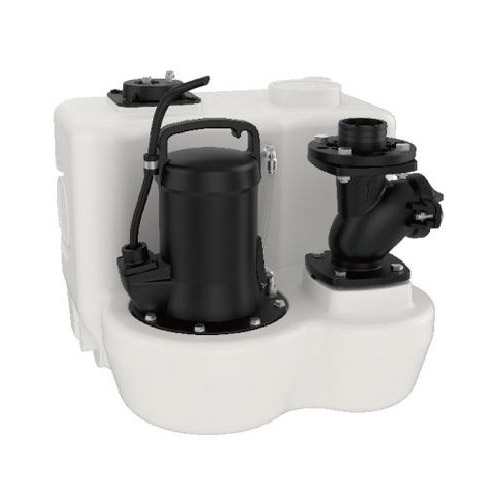

40Л - Лифты канализационные
WL - 40L имеет три водозабора DN100, четыре водозабора или отверстия для технического обслуживания DN50 и один выпуск DN50. Верхняя часть оборудована выпускным отверстием DN50. Мониторинг уровня воды осуществляется с помощью двойного датчика с плавающим шариком, с дополнительным датчиком распределения давления. Контроллер имеет ручной автоматический двойной режим, кроме того, вы можете выбрать настенный блок управления со светодиодным экраном для реализации защиты двигателя, сигнализации о неисправности и других функций.

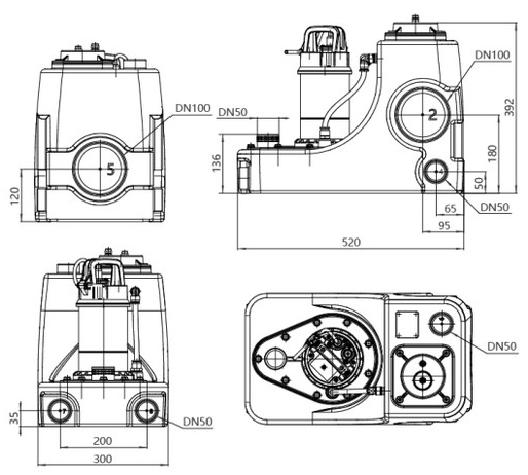

| Модель | Длинный (мм) | Ширина (мм) | Высота (мм) |
| WL-40L | 520 | 300 | 392 |
| Выпуск выхлопной трубы | 50 мм |
| Вход Выпуск | 50/100 мм |
| Выходной разряд | 50 мм |
| Емкость бака | 40 л |
| Мощность насоса P1/Мощность насоса P1 | 1,2 кВт |
| Мощность насоса P2/Мощность насоса P2 | 0,75 кВт |
| Скорость потока | 10 м³/ч |
| Голова | 10 м |
| Входное напряжение | 220 В |
| Длина кабеля | 10 м |

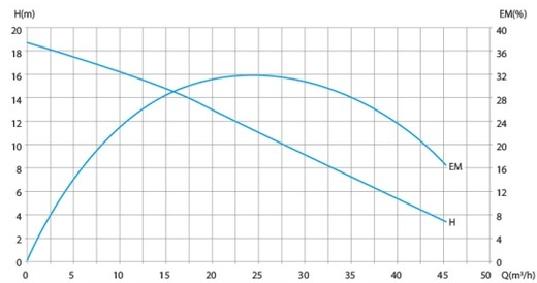

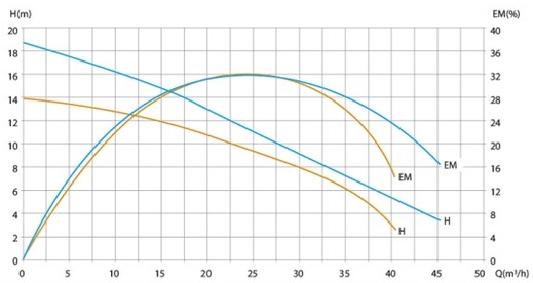

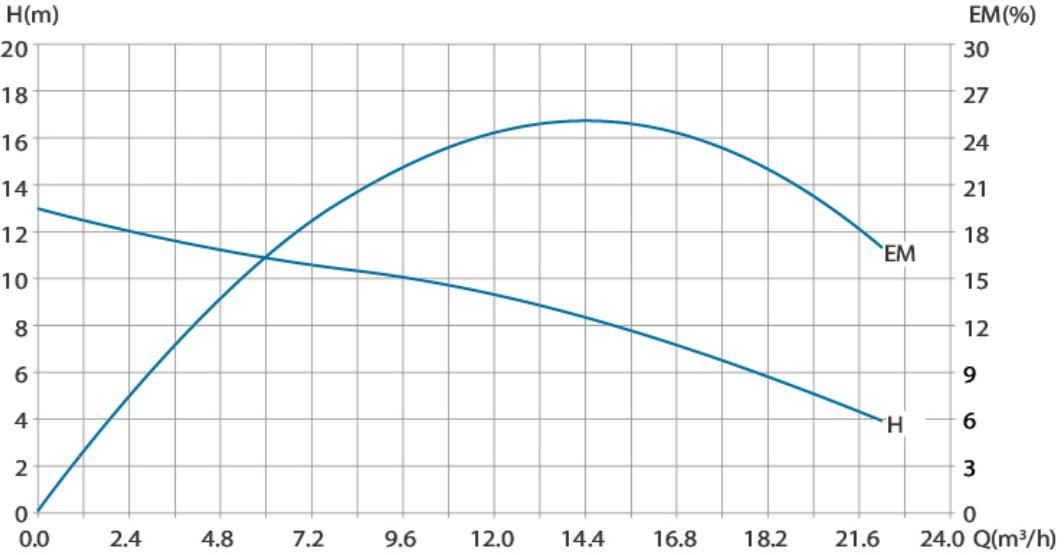

Примечание:——мощность насоса P2 = 0,75 кВт

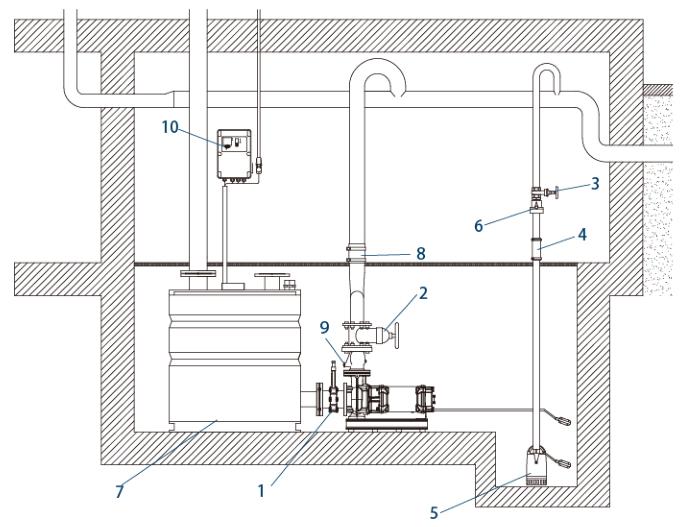

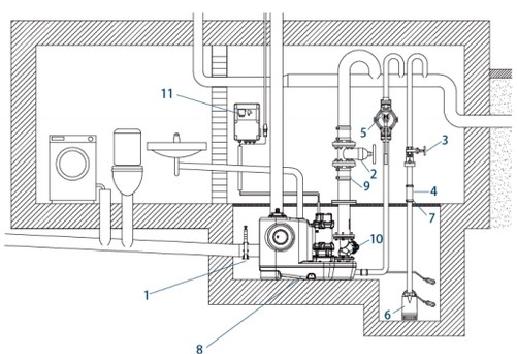

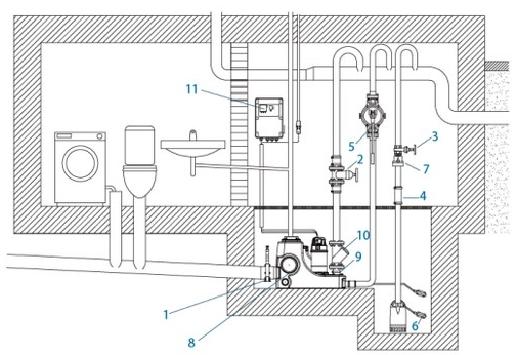

| 1 - Привод | 2 - Шаровой кран основного трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 — Шланг амортизатора | 5 — Ручной аварийный насос | 6 - Ремонт насоса |
| 7 - Обратный клапан | 8 - Установка подъема сточных вод | 9 — Шланг амортизатора |
| 10 — Обратный клапан | 11 - Контроллер |
|
Примечание. Некоторые аксессуары являются дополнительными, и их, возможно, придется приобретать самостоятельно.

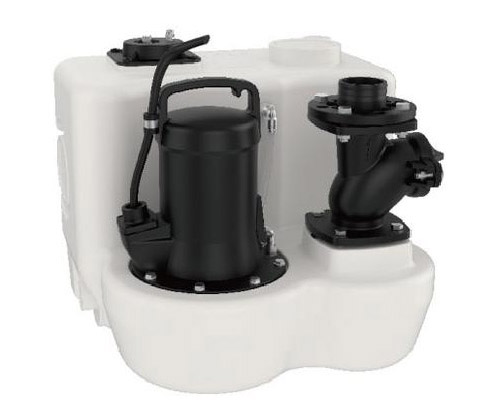

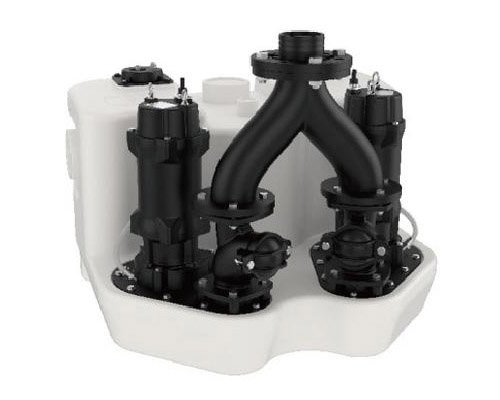

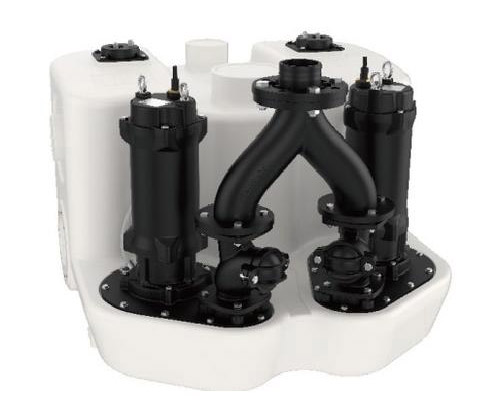

70Л - Лифты канализационные
WL - 70L имеет три водозаборных отверстия DN100, два водозаборных или ремонтных отверстия DN50 и одно выходное DN80. Верхняя часть оборудована выпускным отверстием DN50. Мониторинг уровня воды осуществляется с помощью двойного датчика с плавающим шариком, с дополнительным датчиком распределения давления. Оснащение настенного блока управления китайским светодиодным экраном позволяет реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях.

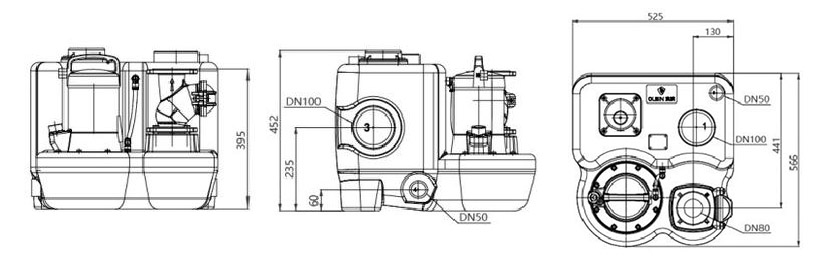

| Модель | Длинный (мм) | Ширина (мм) | Высота (мм) |
| WL-70L | 566 | 525 | 452 |
| Выпуск выхлопной трубы | 50 минут |
| Вход Выпуск | 50/100 мм |
| Выходной разряд | 80 мм |
| Емкость бака | 70 л |
| Мощность насоса P1/Мощность насоса P1 | 1,7/2,3 кВт |
| Мощность насоса P2/Мощность насоса P2 | 1,5/2,2 кВт |
| Скорость потока | 15/25 м³/ч |
| Голова | 11/10 м |
| Входное напряжение | 220 В |
| Длина кабеля | 10 м |

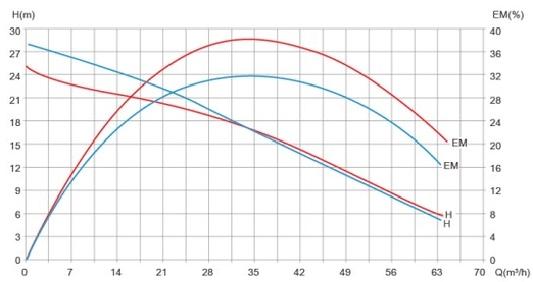

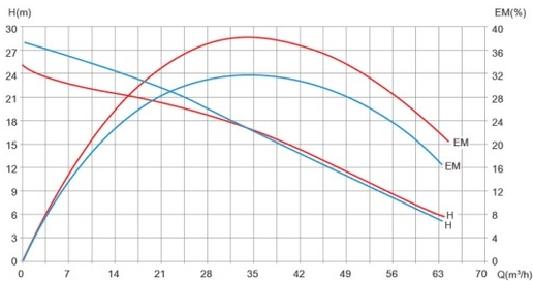

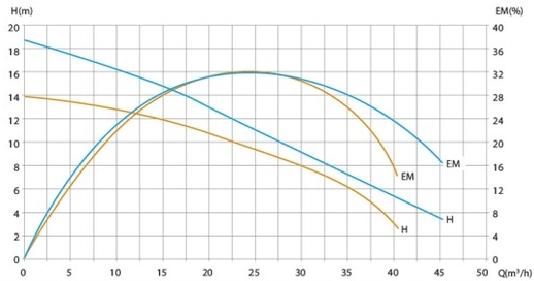

Примечание:
——Мощность насоса P2 = 1,5 кВт
——Мощность насоса P2 = 2,2 кВт

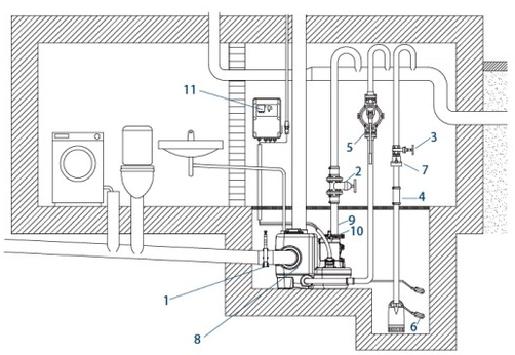

| 1 - Привод | 2 - Шаровой кран основного трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 — Шланг амортизатора | 5 — Ручной аварийный насос | 6 - Ремонт насоса |
| 7 - Обратный клапан | 8 - Установка подъема сточных вод | 9 — Шланг амортизатора |
| 10 — Обратный клапан | 11 - Контроллер |
|
Примечание. Некоторые аксессуары являются дополнительными, и их, возможно, придется приобретать самостоятельно.

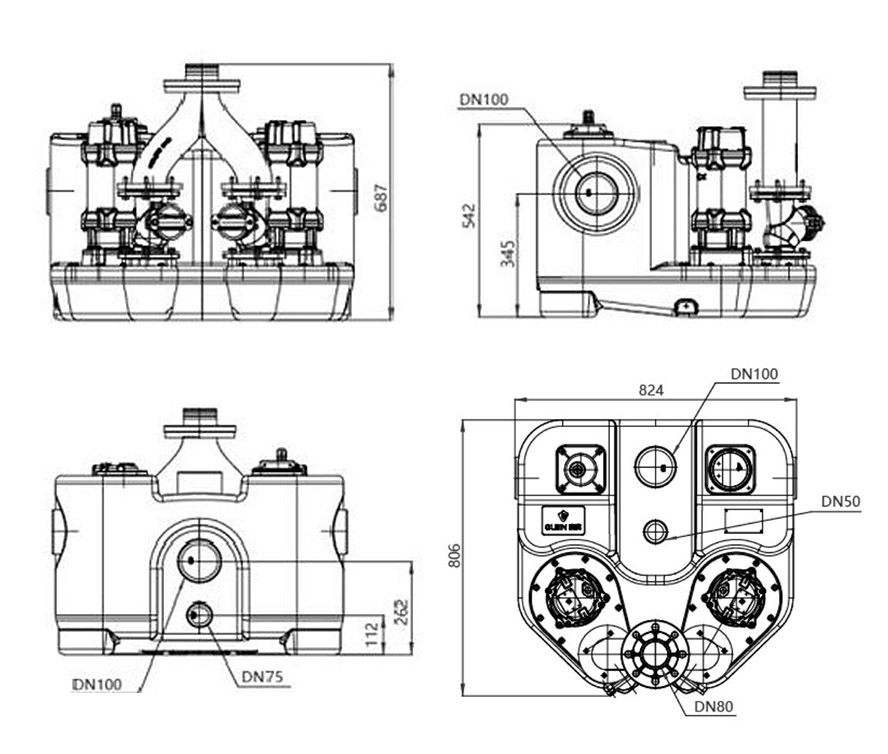

180L - Канализационные подъемники
WL - 180L имеет четыре водозаборных отверстия DN100, один водозаборный или сервисный люк DN75 и один выпускной DN80. Верхняя часть оборудована выпускным отверстием DN50. Контроль уровня воды осуществляется с помощью двойного плавающего шарикового датчика, который можно выбрать с помощью датчика давления. Оснащение настенного блока управления китайским светодиодным экраном позволяет реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях.
| Модель | Длинный (мм) | Ширина (мм) | Высота (мм) |
| WL-180L | 824 | 806 | 542 |
| Выпуск выхлопной трубы | 50 мм |
| Вход Выпуск | 50/100 мм |
| Выходной разряд | 80 мм |
| Емкость бака | 180 л |
| Мощность насоса P1/Мощность насоса P1 | 1,7/2,3 кВт |
| Мощность насоса P2/Мощность насоса P2 | 1,5/2,2 кВт |
| Скорость потока | 12/10 м³/ч |
| Голова | 15/20 м |
| Входное напряжение | 220 В |
| Длина кабеля | 10 м |
Примечание:
——Мощность насоса P2 = 1,5 кВт
——Мощность насоса P2 = 2,2 кВт
| 1 - Привод | 2 - Шаровой кран основного трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 — Шланг амортизатора | 5 — Ручной аварийный насос | 6 - Ремонт насоса |
| 7 - Обратный клапан | 8 - Установка подъема сточных вод | 9 — Шланг амортизатора |
| 10 — Обратный клапан | 11 - Контроллер |
|
Примечание. Некоторые аксессуары являются дополнительными, и их может потребоваться приобрести самостоятельно.
300L - Канализационный подъемник
WL - 300L имеет три водозаборных отверстия DN100, два водозаборных или ремонтных отверстия DN50 и одно выходное DN80. Верхняя часть оборудована выпускным отверстием DN50. Контроль уровня воды осуществляется с помощью двойного плавающего шарикового датчика, который можно выбрать с помощью датчика давления. Оснащение настенного блока управления китайским светодиодным экраном позволяет реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях.

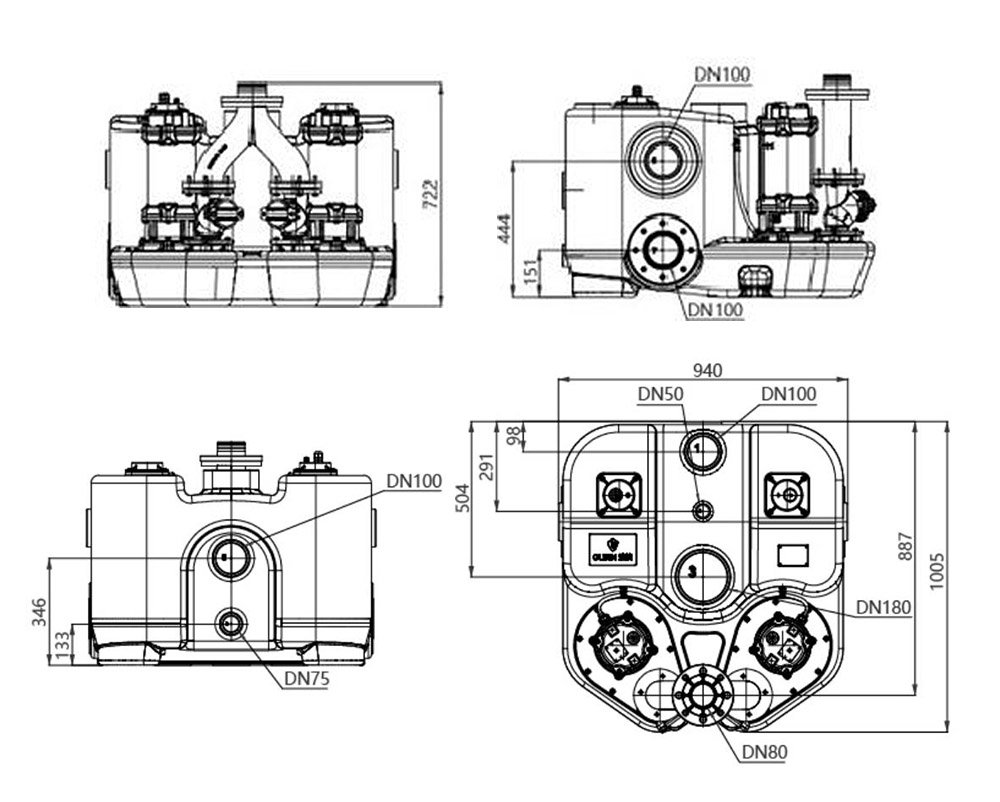

| Модель | Длинный (мм) | Ширина (мм) | Высота (мм) |
| WL-300L | 1005 | 940 | 722 |
| Выпуск выхлопной трубы | 50 мм |
| Вход Выпуск | 50/100 мм |
| Выходной разряд | 80 мм |
| Емкость бака | 300 л |
| Мощность насоса P1/Мощность насоса P1 | 2,2/3,7 кВт |
| Мощность насоса P2/Мощность насоса P2 | 2,2/3,7 кВт |
| Скорость потока | 10/15 м³/ч |
| Голова | 20 м |
| Входное напряжение | 220В |
| Длина кабеля | 10 м |
Примечание:——мощность насоса P2 = 2,2 кВт
| 1 - Привод | 2 - Шаровой кран основного трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 — Шланг амортизатора | 5 — Ручной аварийный насос | 6 - Ремонт насоса |
| 7 - Обратный клапан | 8 - Установка подъема сточных вод | 9 — Шланг амортизатора |
| 10 — Обратный клапан | 11 - Контроллер |
|

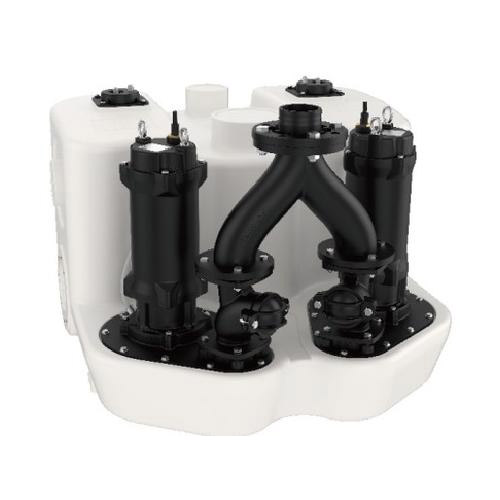

500L - Канализационный подъемник
WL - 500L имеет три входа DN100 и один выход DN80. Верхняя часть оборудована выпускным отверстием DN50. Уровень воды контролируется с помощью двойных поплавковых датчиков. Оснащение настенного блока управления китайским светодиодным экраном позволяет реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях. Подключив тот же резервуар для воды, можно добиться большего объема.

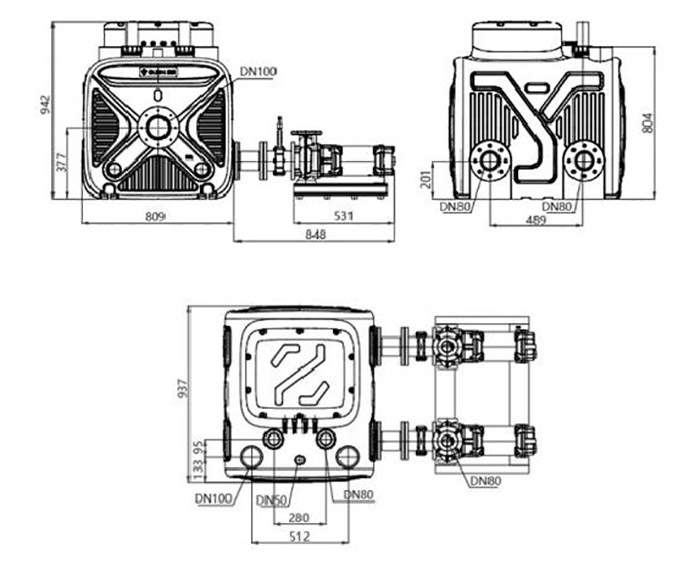

| Модель | Длинный (мм) | Ширина (мм) | Высота (мм) |
| WL-500L | 937 | 809 | 942 |
| Выпуск выхлопной трубы | 50 мм |
| Вход Выпуск | 50/100 мм |
| Выходной разряд | 80 мм |
| Емкость бака | 500 л |
| Мощность насоса P1/Мощность насоса P1 | 2,2/3,7 кВт |
| Мощность насоса P2/Мощность насоса P2 | 2,2/3,7 кВт |
| Скорость потока | 10/15 м³/ч |
| Голова | 20 м |
| Входное напряжение | 220В |
| Длина кабеля | 10 м |
Примечание:
——Мощность насоса P2 = 2,2 кВт
——Мощность насоса P2 = 3,7 кВт
| 1 - Привод | 2 - Шаровой кран основного трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 — Шланг амортизатора | 5 — Ручной аварийный насос | 6 - Ремонт насоса |
| 7 - Обратный клапан | 8 - Установка подъема сточных вод | 9 — Шланг амортизатора |
| 10 — Обратный клапан | 11 - Контроллер |
|
Примечание. Некоторые аксессуары являются дополнительными, и их может потребоваться приобрести самостоятельно.

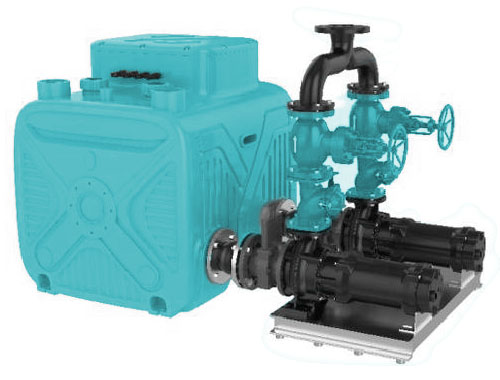

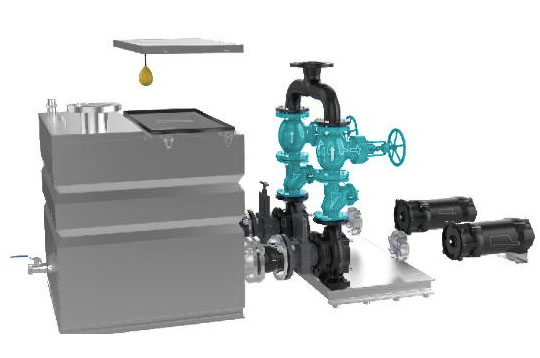

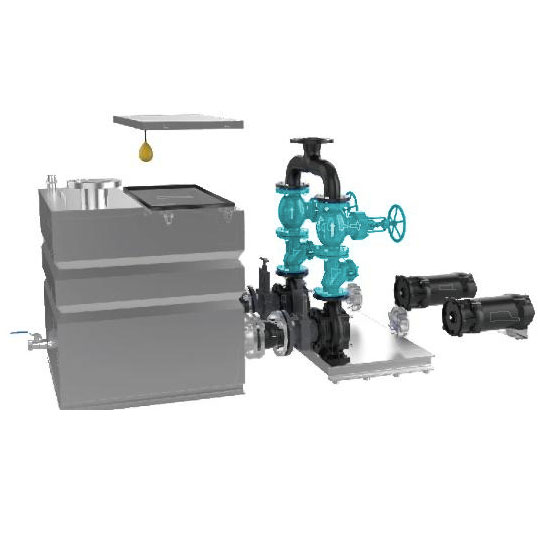

300L — Нержавеющая сталь для канализационных подъемников — Мокрый насос — U-образное колесо
Серия WL-300L, опционально изготовленная из нержавеющей стали, имеет два входных отверстия DN100 и одно выходное отверстие DN80. Верхняя часть оборудована выпускным отверстием DN50. Уровень воды контролируется с помощью двойных поплавковых датчиков. Оснащение настенного блока управления китайским светодиодным экраном позволяет реализовать больше функций, таких как защита двигателя и предупреждение о неисправностях. Регулируя объем резервуара для воды, подходит для большего количества сцен.
| Модель |
Длинный (мм) | Ширина (мм) | Высота (мм) |
| WL-300L | 750 | 750 | 750 |
| Выпуск выхлопной трубы | 50 мм |
| Вход Выпуск | 50/100 мм |
| Выходной разряд | 80 мм |
| Емкость бака | 300 л |
| Мощность насоса P1/Мощность насоса P1 | 2,2/3,7 кВт |
| Мощность насоса P2/Мощность насоса P2 | 2,2/3,7 кВт |
| Скорость потока | 10/15 м³/ч |
| Голова | 20 м |
| Входное напряжение | 220В |
| Длина кабеля | 10 м |
Примечание:
——Мощность насоса P2 = 2,2 кВт
——Мощность насоса P2 = 3,7 кВт

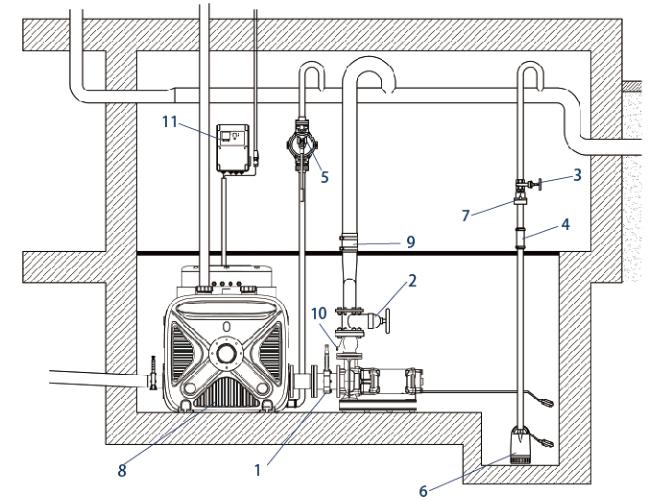

| 1 - Привод | 2 - Шаровой кран основного трубопровода | 3 - Шаровой кран аварийного трубопровода |
| 4 — Шланг амортизатора | 5 — Ручной аварийный насос | 6 - Ремонт насоса |
| 7 - Обратный клапан | 8 - Установка подъема сточных вод | 9 — Шланг амортизатора |
| 10 — Обратный клапан | 11 - Контроллер |
|
Примечание. Некоторые аксессуары являются дополнительными, и их может потребоваться приобрести самостоятельно.
