Условия эксплуатации• Температура жидкости до 60°C.
• Температура окружающей среды до 40°C.
• Суммарная высота вдоха до 9 м.
• Непрерывная работа

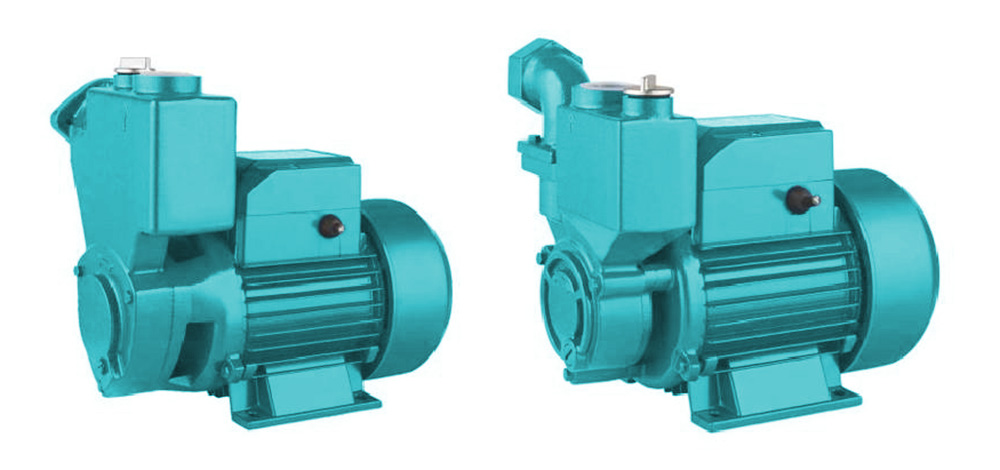

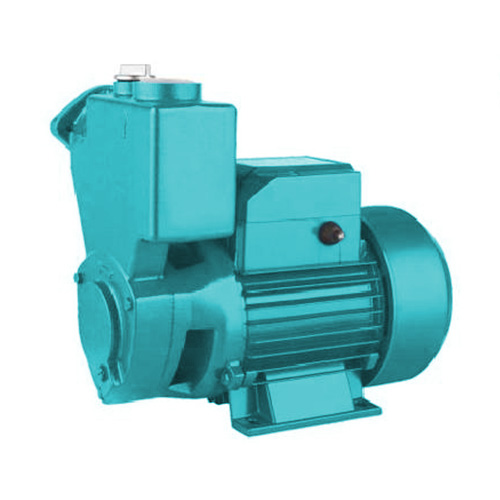

Периферийные насосы WZB подходят для использования с чистой водой, не содержащей абразивных частиц, и жидкостями, химически не агрессивными по отношению к материалам, из которых изготовлен насос. Насос должен быть установлен в помещении или, по крайней мере, защищен от непогоды.
Подходит для чистой воды без измельченных частиц и для жидкостей, химически не агрессивных к материалам, из которых изготовлены насосы.
Благодаря своей компактности, надежности и простоте использования они подходят для бытового применения, например, для распределения воды в сочетании с устройствами низкого давления, для орошения садов и распределительных площадей, для перекачивания воды из резервуара, а также для всех других случаев, когда в перекачиваемой воде может присутствовать воздух или вода. Насос оснащен пластинчатым обратным клапаном.
Насосы следует устанавливать в закрытом помещении или, по крайней мере, защищать от непогоды.
• Корпус насоса: чугун.
• Кронштейн насоса: чугун
• Корпус двигателя: алюминий
• Рабочее колесо: латунь
• Ось двигателя: углеродистая сталь, нержавеющая сталь AlSI304, если требуется.
• Механическое уплотнение: керамика/графит.
• Биполярный асинхронный двигатель (n = 2850 об/мин)
• Класс изоляции B
• Защита IP44.
• Непрерывное обслуживание Sl
• Тепловая защита
• Однофазное 220 В/50 Гц, 60 Гц (при необходимости)
| Модель | Входная мощность | Q(м³/ч) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | |||
| КВт | HP | Q(л/мин) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |||
| WZB60 | 0.37 | 0.5 | Н(м) | 35 | 30 | 25 | 20 | 15 | 10.5 | 6.5 | 3 | |||||
| WZB70 | 0.55 | 0.75 | 55 | 49 | 43 | 37 | 30 | 23 | 17 | 12 | 8 | 5 | ||||
| WZB80 | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 10 | 7 | |||
| 1ZDB35 | 0.37 | 0.5 | 35 | 30 | 25 | 20 | 15 | 10.5 | 6.5 | 3 | ||||||
| 1ZDB45 | 0.55 | 0.75 | 55 | 49 | 43 | 37 | 30 | 23 | 17 | 12 | 8 | 5 | ||||
| 1ZDB65 | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 10 | 7 | |||

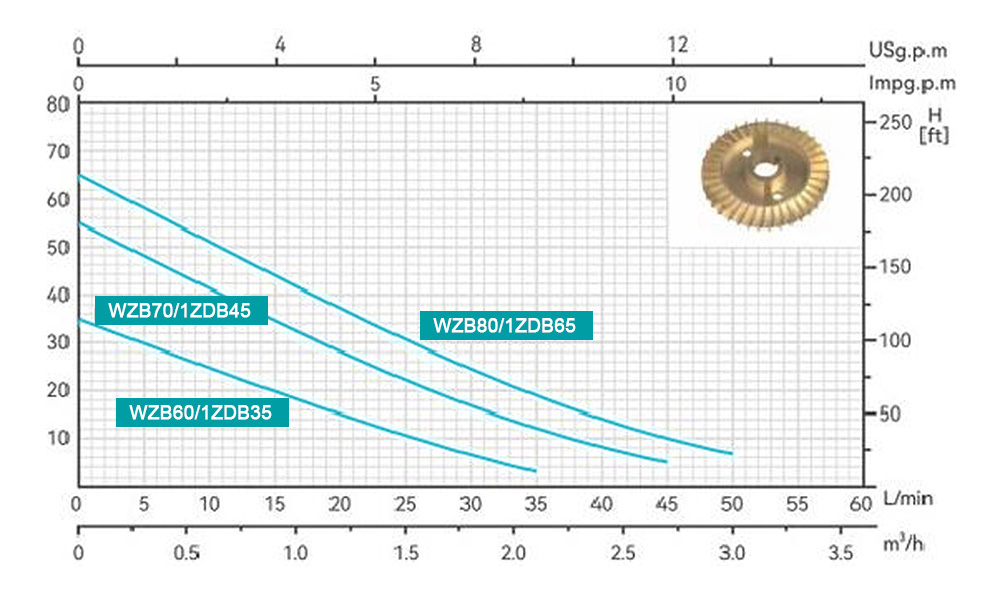

График производительности n = 2850 об/мин
| Модель | Ввод/вывод | СЗ | Д×Ш×В | |||
| (Дюйм) | (Кг) | (мм) | ||||
| WZB60 | 1 дюйм × 1 дюйм | 6.8 | 255×180×245 | |||
| WZB70 | 1 дюйм × 1 дюйм | 9.5 | 280×185×255 | |||
| WZB80 | 1 дюйм × 1 дюйм | 12.2 | 290×200×275 | |||
| 1ZDB35 | 1 дюйм × 1 дюйм | 6.6 | 275×200×245 | |||
| 1ZDB45 | 1 дюйм × 1 дюйм | 9.5 | 305×205×260 | |||
| 1ZDB65 | 1 дюйм × 1 дюйм | 11.5 | 305×205×260 | |||

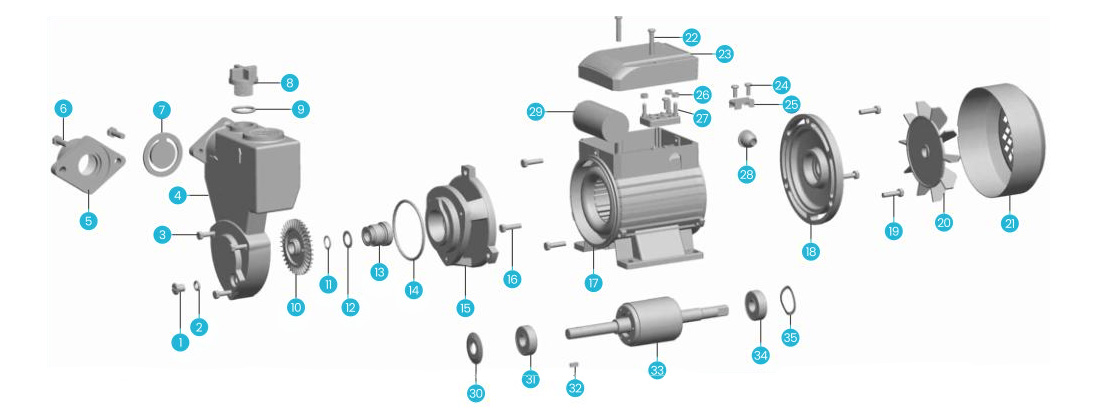

| Числа | Примечания | Числа | Примечания | Числа | Примечания |
| 1 | Разгрузочная пробка | 13 | Механическое уплотнение | 25 | Кабельный пресс |
| 2 | Кольцо "О" | 14 | Кольцо "О" | 26 | Орехи |
| 3 | защелка | 15 | Кронштейн насоса | 27 | зажимная панель |
| 4 | Корпус насоса | 16 | защелка | 28 | В Фэрли |
| 5 | Входной фланец | 17 | Корпус с обмоткой статора | 29 | Конденсатор |
| 6 | защелка | 18 | Вождение | 30 | Защита от падения |
| 7 | обратный клапан | 19 | защелка | 31 | Отношение |
| 8 | Загрузочная пробка | 20 | Вентилятор | 32 | Ключ |
| 9 | Кольцо "О" | 21 | Крышка вентилятора | 33 | Ротор |
| 10 | Колесо | 22 | защелка | 34 | Отношение |
| 11 | Зажимное кольцо | 23 | Зажим крышки | 35 | Открытое кольцо |
| 12 | Стиральная машина | 24 | Винт |
