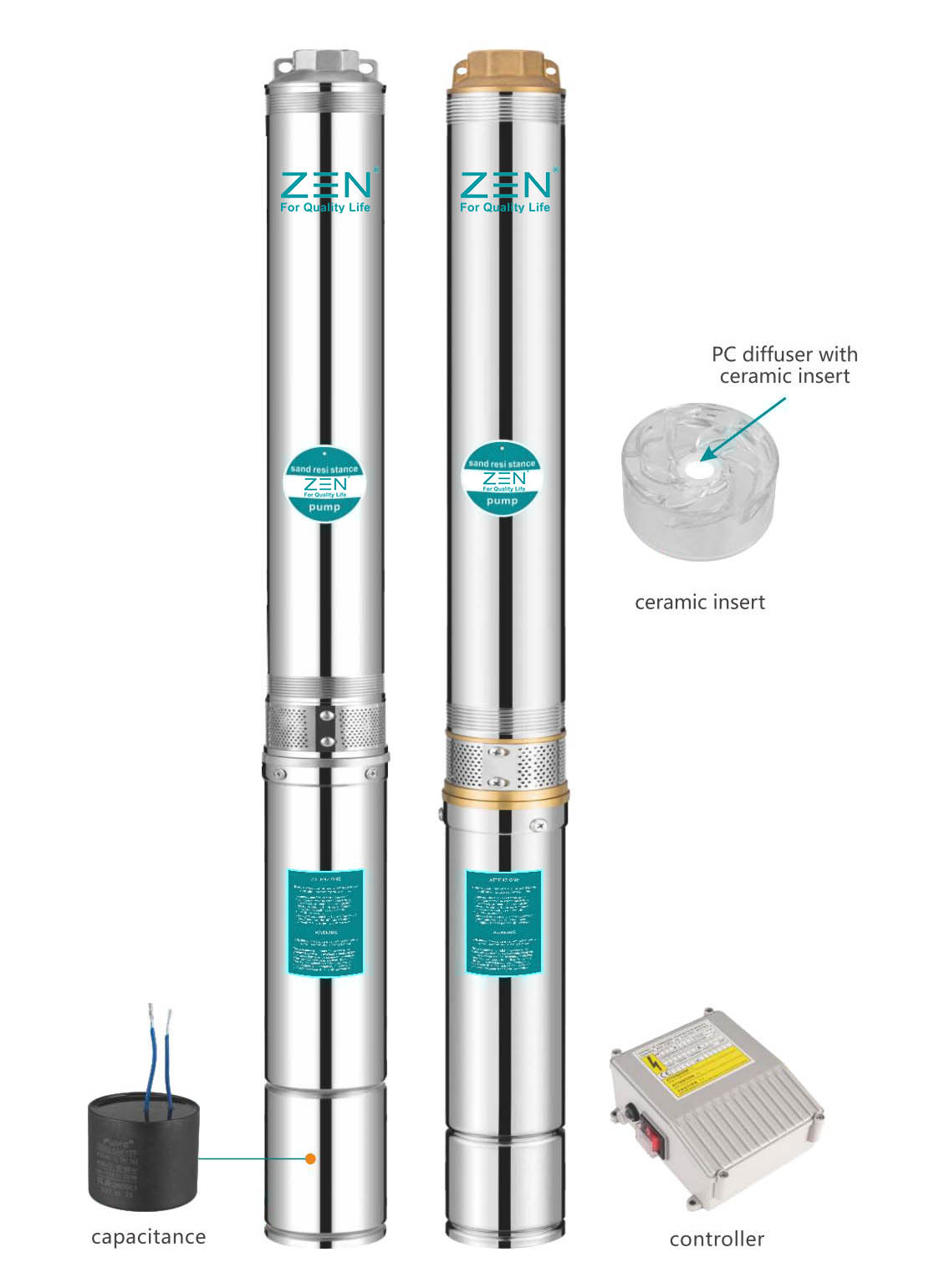

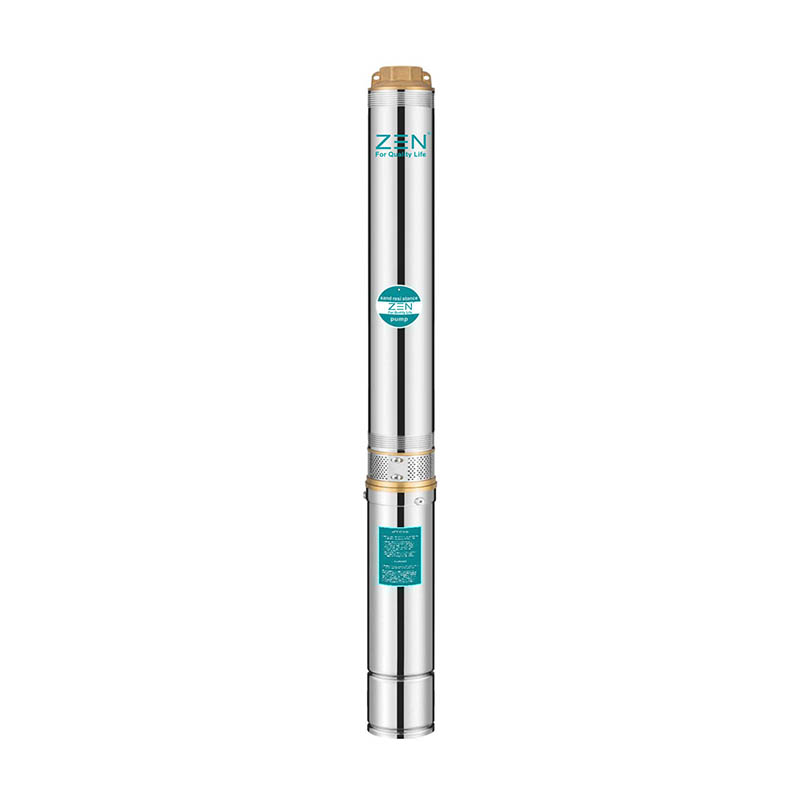

Погружной насос 100QJD для глубоких скважин

Наш погружной насос 100QJD для глубоких скважин, созданный под брендом ZΞN и ориентированный на инновации и передовые технологии, предназначен для обеспечения эффективной и стабильной подачи воды из глубоких скважин.
Идентификатор* 100QJD
100: диаметр скважины: 100 мм (4 дюйма).
QJ: серия погружных насосов QJ.
D: однофазный двигатель (трехфазный без D)
2: Производительность (м³/ч)
* 6: Сцена
* 0,37: Мощность двигателя (кВт).

Отправить запрос

Описание продукта

Погружной насос 100QJD для глубоких скважин

Приложение

1. Для подачи воды из колодцев или резервуаров.

2. Для бытового, гражданского и промышленного использования.

3. Для использования в саду и орошения.

Условия эксплуатации

1. Максимальная температура жидкости может достигать +35°С.

2 Максимальное содержание песка: 0,25%.

3 Максимальная глубина погружения: 100м.

4. Минимальный диаметр скважины: 4 дюйма.

Электродвигатели и насосы

1. Электродвигатель с несколькими обмотками или полностью закрытым экраном.

2. Трехфазный: 380–415 В/50 Гц.

3. Однофазный: 220–240 В/50 Гц.

4. Оборудован блоком управления запуском или цифровым автоматическим блоком управления.

5. Насосы спроектированы с учетом натяжения корпуса.

6. Стандарты размеров NEMA

Предоставление вариантов по запросу

1. Специальное механическое уплотнение.

2. Другие напряжения или частоты 60 Гц.

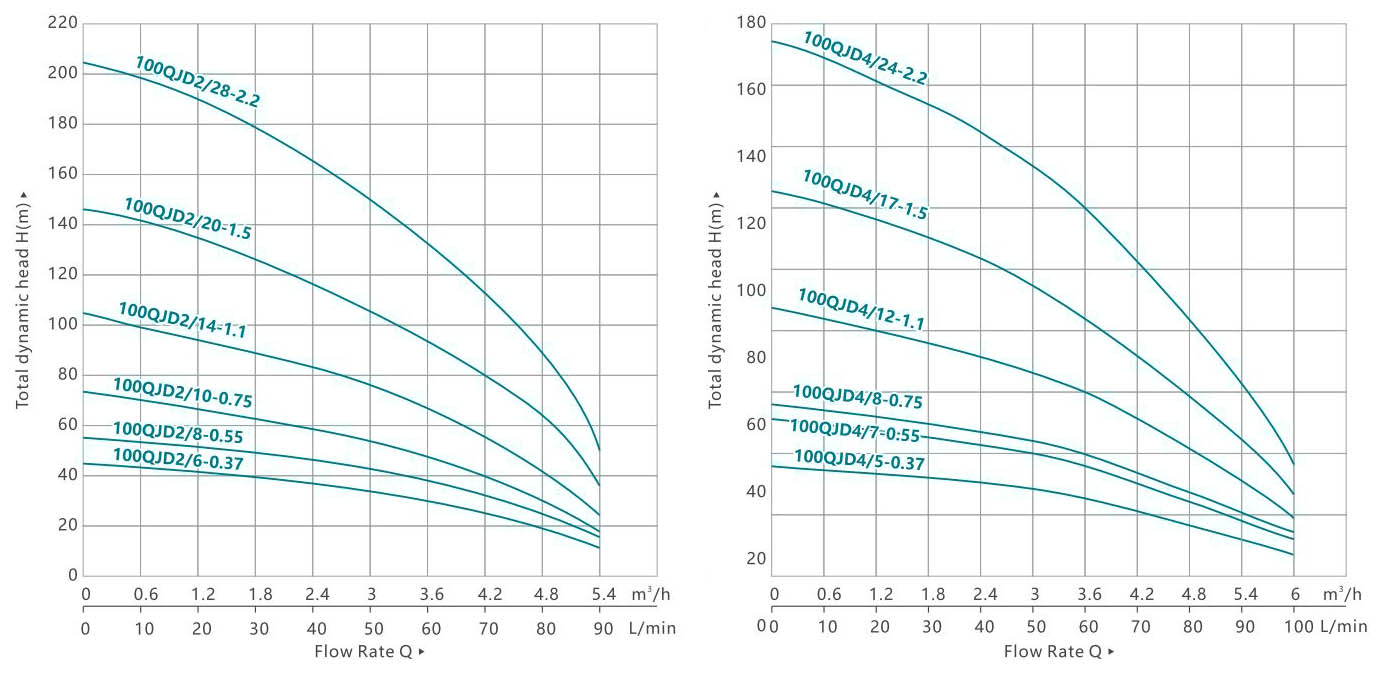

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	10	20	30	40	50	60	70	80	90
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
100QJD2/6-0,37	100QJ2/6-0,37	0.37	0.5	Н(м)	44	43	41	38	35	32	29	24	19	11
100QJD2/8-0,55	100QJ2/8-0,55	0.55	0.75		58	57	54	51	46	43	38	32	26	14
100QJD2/10-0,75	100QJ2/10-0,75	0.75	1		73	71	68	64	58	54	48	40	32	18
100QJD2/14-1.1	100QJ2/14-1.1	1.1	1.5		102	99	95	90	81	75	67	56	45	25
100QJD2/20-1,5	100QJ2/20-1,5	1.5	2		146	142	136	128	116	107	96	80	64	36
100QJD2/28-2.2	100QJ2/28-2.2	2.2	3		204	199	190	179	162	150	134	112	90	50

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	10	20	30	40	50	60	70	80	90	100
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6
100QJD4/5-0,37	100QJ4/5-0,37	0.37	0.5	Н(м)	37	36	34	33	31	29	25	21	17	13	8
100QJD4/7-0,55	100QJ4/7-0,55	0.55	0.75		51	50	47	46	43	40	35	29	24	18	11
100QJD4/8-0,75	100QJ4/8-0,75	0.75	1		58	57	54	52	49	46	40	34	27	21	13
100QJD4/12-1.1	100QJ4/12-1.1	1.1	1.5		88	85	80	78	73	68	60	50	41	31	19
100QJD4/17-1,5	100QJ4/17-1,5	1.5	2		124	121	114	111	104	97	85	71	58	44	27
100QJD4/24-2.2	100QJ4/24-2.2	2.2	3		175	170	161	156	146	137	120	101	82	62	38

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	20	40	60	80	100	120	140
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	1.2	2.4	3.6	4.8	6	7.2	8.4
100QJD6/6-0,55	100QJ6/6-0,55	0.55	0.75	Н(м)	41	40	38	35	32	25	19	12
100QJD6/7-0,75	100QJ6/7-0,75	0.75	1		48	47	44	41	38	29	22	14
100QJD6/10-1.1	100QJ6/10-1.1	1.1	1.5		69	67	63	58	54	42	32	20
100QJD6/14-1,5	100QJ6/14-1,5	1.5	2		97	94	88	81	76	59	45	28
100QJD6/20-2.2	100QJ6/20-2.2	2.2	3		138	134	126	116	108	84	64	40
	100QJ6/26-3	3	4		179	174	164	151	140	109	83	52
/	100QJ6/34-4	4	5.5		235	228	214	197	184	143	109	68
/	100QJ6/44-5.5	5.5	7.5		304	295	277	255	238	185	141	88
/	100QJ6/52-7,5	7.5	10		359	348	328	302	281	218	166	104

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	20	40	60	80	100	120	140	160
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	1.2	2.4	3.6	4.8	6	7.2	8.4	9.6
100QJD8/6-0,75	100QJ8/6-0,75	0.75	1	Н(м)	38	36	33	31	30	28	25	19	12
100QJD8/8-1.1	100QJ8/8-1.1	1.1	1.5		50	48	44	42	40	38	33	25	16
100QJD8/12-1,5	100QJ8/12-1,5	1.5	2		76	72	66	62	60	56	49	37	24
100QJD8/17-2.2	100QJ8/17-2.2	2.2	3		107	102	94	88	85	80	70	53	34
/	100QJ8/22-3	3	4		139	132	121	114	110	103	90	68	44
/	100QJ8/28-4	4	5.5		176	168	154	146	140	132	115	87	56
/	100QJ8/37-5.5	5.5	7.5		233	222	204	192	185	174	152	115	74
/	100QJ8/43-7.5	7.5	10		271	258	237	224	215	202	176	133	86

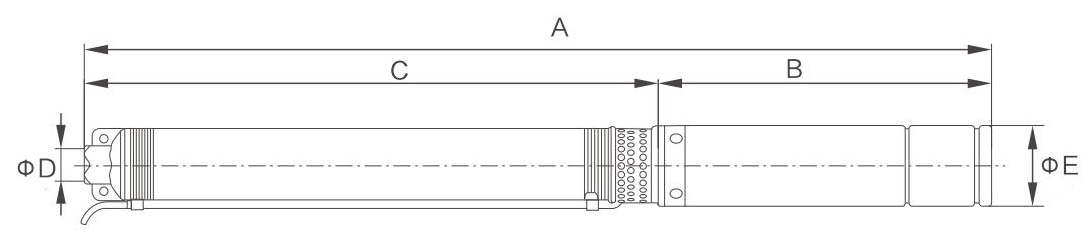

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
100QJD2/6-0,37	632	292	340	1¼"-1½"	f95
100QJD2/8-0,55	711	312	399	1¼"-1½"	f95
100QJD2/10-0,75	790	332	458	1¼"-1½"	f95
100QJD2/14-1.1	1024	412	612	1¼"-1½"	f95
100QJD2/20-1,5	1266	442	824	1¼"-1½"	f95
100QJD2/28-2.2	1686	590	1096	1¼"-1½"	f95
100QJD4/5-0,37	600	292	308	1¼"-1½"	f95
100QJD4/7-0,55	677	312	365	1¼"-1½"	f95
100QJD4/8-0,75	726	332	394	1¼"-1½"	f95
100QJD4/12-1.1	958	412	546	1¼"-1½"	f95
100QJD4/17-1,5	1168	442	726	1¼"-1½"	f95
100QJD4/24-2.2	1554	590	964	1¼"-1½"	f95
100QJD6/6-0,55	682	312	370	1¼"-1½"-2"	f95
100QJD6/7-0,75	736	332	404	1¼"-1½"-2"	f95
100QJD6/10-1.1	919	412	507	1¼"-1½"-2"	f95
100QJD6/14-1,5	1122	442	680	1¼"-1½"-2"	f95
100QJD6/20-2.2	1512	590	922	1¼"-1½"-2"	f95
100QJ6/26-3	1769	605	1164	1¼"-1½"-2"	f95
100QJ6/34-4	2120	645	1475	1¼"-1½"-2"	f95
100QJ6/44-5.5	2650	789	1861	1¼"-1½"-2"	f95
100QJ6/52-7,5	3011	840	2171	1¼"-1½"-2"	f95
100QJD8/6-0,75	731	332	399	1½"-2"	f95
100QJD8/8-1.1	889	412	477	1½"-2"	f95
100QJD8/12-1,5	1076	442	634	1½"-2"	f95
100QJD8/17-2.2	1455	590	865	1½"-2"	f95
100QJ8/22-3	1702	605	1097	1½"-2"	f95
100QJ8/28-4	2013	645	1368	1½"-2"	f95
100QJ8/37-5.5	2545	789	1756	1½"-2"	f95
100QJ8/43-7.5	2873	840	2033	1½"-2"	f95

СД(М)/QJD
Взрывоопасный ВИЭВ

Числа	Имя
1	Зажимная пружина
2	Торцевая крышка
3	расширительная втулка
4	Несущий
5	Отношение
6	ротор двигателя
7	Отношение
8	Механическое уплотнение
9	статор электродвигателя
10	Электрический провод
11	Уплотнительное кольцо в форме буквы «О».
12	Топливная камера
13	Стиральная машина
14	Винт
15	Уплотнительное кольцо в форме буквы «О».
16	Винт
17	Болт с двойной головкой
18	Стиральная машина
19	Грецкие орехи
20	Крепёжное кольцо
21	Стиральная машина
22	Песчаная шапка
23	Экранирующая втулка кабеля
24	Винт
25	Крыло
26	Экран
27	присоска кронштейн
28	Кабельный зажим
29	Зажим.
30	Винт
31	Корпус насоса
32	Винт
33	муфта
34	Втулка
35	Здесь
36	Трубка
37	Средний
38	Колесо
39	Регулировочная шайба
40	Крышка диффузора
41	Диффузор
42	Трубка
43	Винт
44	Резиновый подшипник
45	Поддерживать
46	обратный клапан
47	Уплотнительное кольцо в форме буквы «О».
48	Экспорт

Трехфазный асинхронный подводный двигатель 380–415 В ~ 50 Гц

1. Выключатели питания

2. Автоматическое управление кассетами.

3. Трубопровод

4. Клапан

5. Прокладка

6. Статический уровень

7. Верхний полюс

8. Кабель

9. Ну

10. Уровень перемешивания

11. Средний стержень

12. Корпус насоса

13. Нижний полюс

14. Подводные электродвигатели.

220-240 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	220	0.37	Длина кабеля (м)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

380 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	380	0.37	Длина кабеля (м)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6 дюймов		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
