Описание продукта

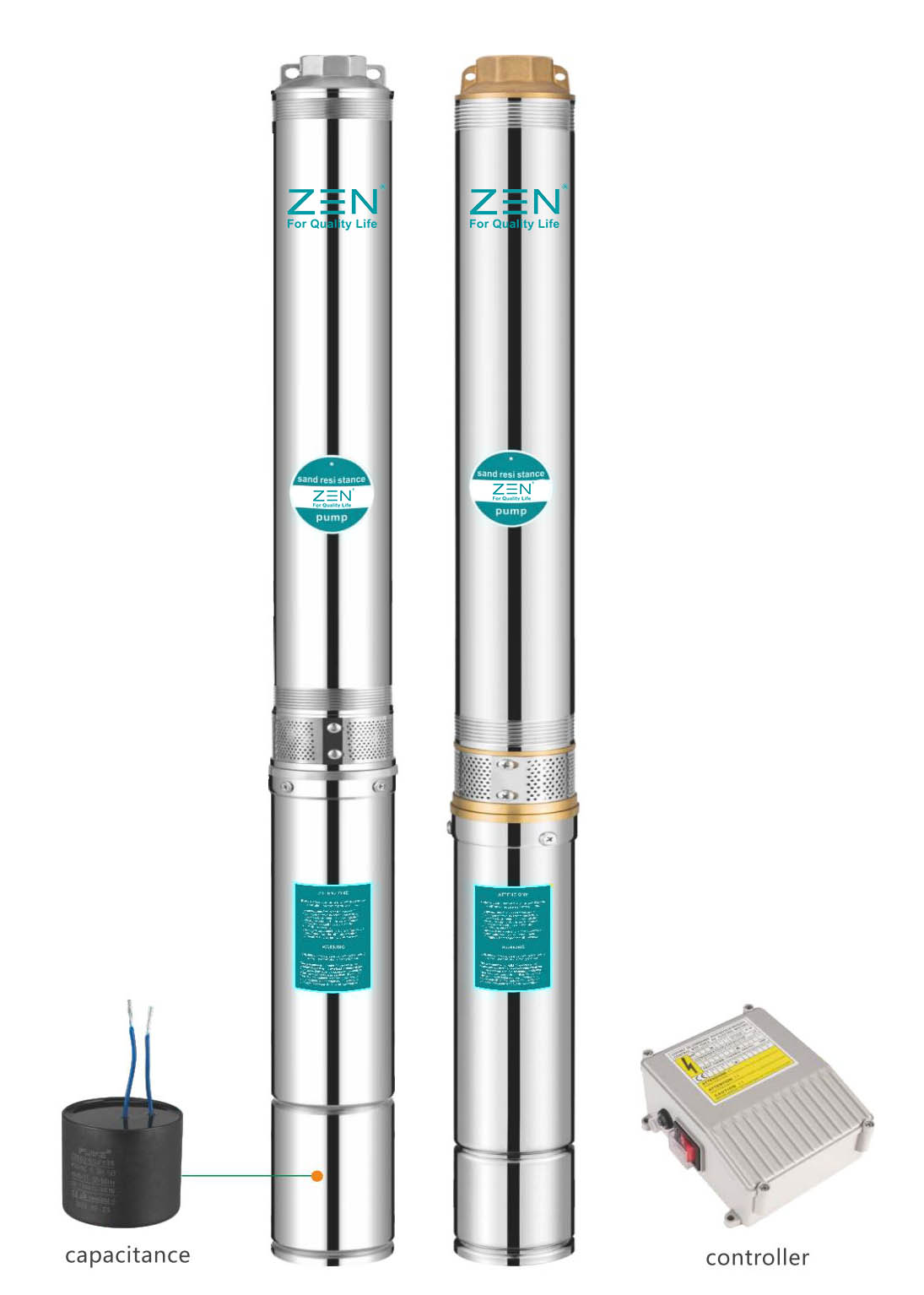

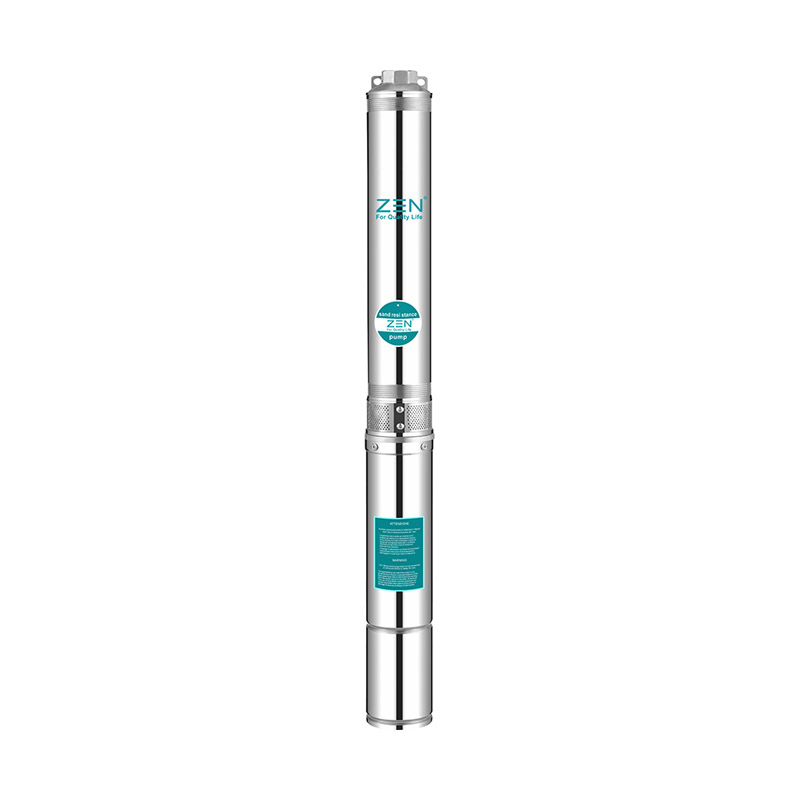

Глубоководный насос из нержавеющей стали 4SDM

Приложение

1. Для подачи воды из колодцев или резервуаров.

2. Используется в бытовых, гражданских и промышленных целях.

3. Для использования в садах и орошения.

Условия эксплуатации

1. Максимальная температура жидкости до +35°С.

2. Максимальное содержание песка: 0,25%.

3. Максимальная глубина погружения: 100 метров.

4. Минимальный диаметр скважины: 4 дюйма.

Электродвигатели и насосы

1. Электродвигатель с несколькими обмотками или полностью закрытым экраном.

2. Три фазы: 380–415 В/50 Гц.

3. Только один. Фаза: 220–240 В/50 Гц

4. Оборудован блоком управления запуском или цифровым автоматическим блоком управления.

5. Насос рассчитан на нагрузку на обсадную колонну.

6. Стандарты размеров NEMA

Предоставление вариантов по запросу

1. Специальное механическое уплотнение.

2. Другие напряжения или частоты 60 Гц.

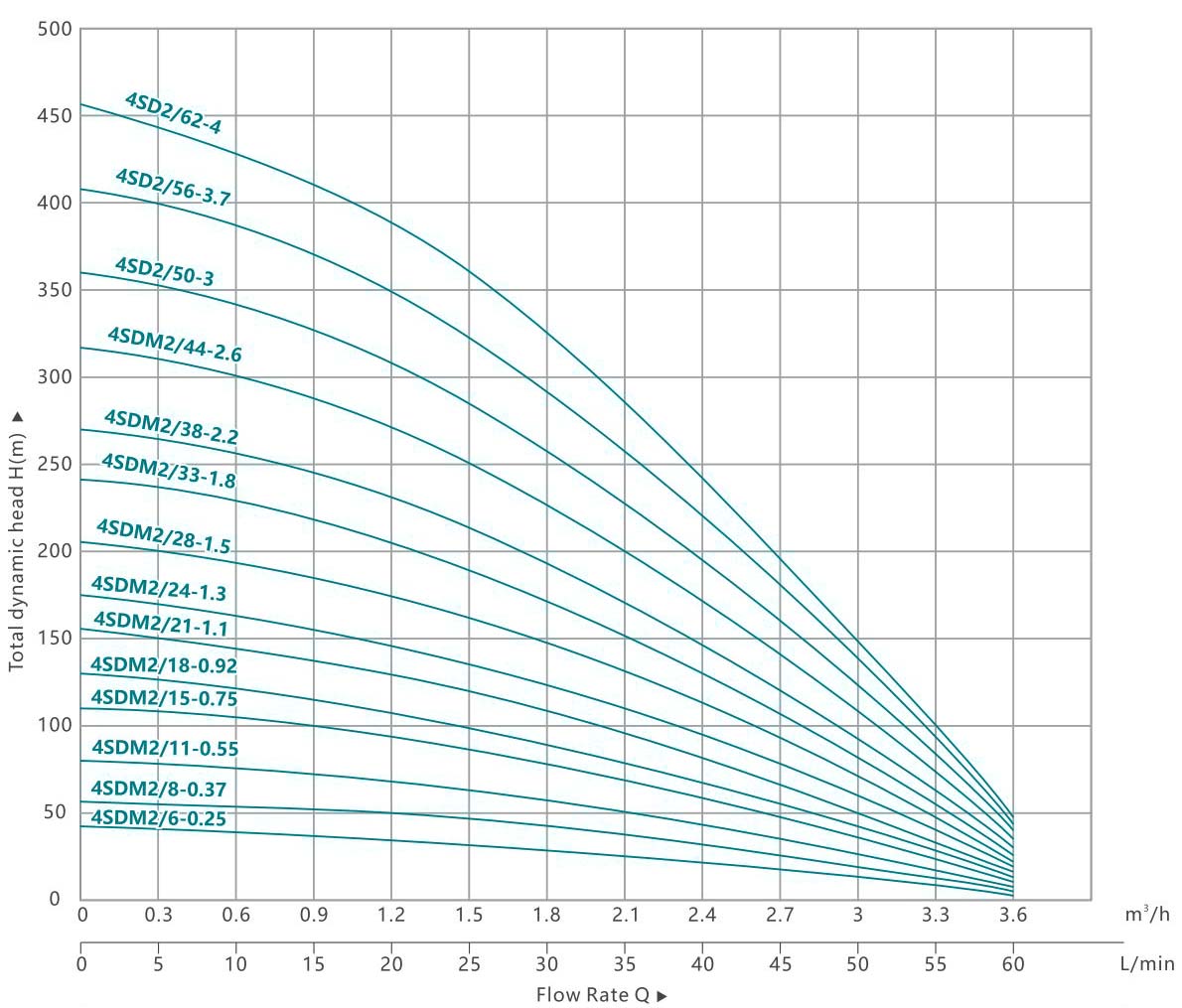

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	5	10	15	20	25	30	35	40	45	50	55	60
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3	3.3	3.6
4СДМ2/6-0,25	4СД2/6-0,25	0.25	0.33	Н(м)	44	43	41	39	37	35	31	28	25	20	14	10	4
4СДМ2/8-0,37	4СД2/8-0,37	0.37	0.5		58	57	55	52	50	47	42	37	33	27	19	14	6
4СДМ2/11-0,55	4СД2/11-0,55	0.55	0.75		80	79	76	72	68	65	57	51	45	37	26	19	8
4СДМ2/15-0,75	4СД2/15-0,75	0.75	1		110	107	104	98	93	89	78	69	62	51	36	26	11
4СДМ2/18-0,92	4СД2/18-0,92	0.92	1.25		131	129	124	117	112	106	94	83	74	61	43	31	13
4СДМ2/21-1.1	4СД2/21-1.1	1.1	1.5		153	150	145	137	130	124	109	97	86	71	50	36	15
4СДМ2/24-1,3	4СД2/24-1,3	1.3	1.75		175	172	166	156	149	142	125	110	98	82	58	41	17
4СДМ2/28-1,5	4СД2/28-1,5	1.5	2		204	200	193	182	174	165	146	129	115	95	67	48	20
4СДМ2/33-1,8	4СД2/33-1,8	1.8	2.5		241	236	228	215	205	195	172	152	135	112	79	56	23
4СДМ2/38-2,2	4СД2/38-2,2	2.2	3		277	272	262	247	236	224	198	175	156	129	91	65	27
4СДМ2/44-2,6	4СД2/44-2,6	2.6	3.5		321	315	304	286	273	260	229	202	180	150	106	75	31
/	4СД2/50-3	3	4		365	358	345	325	310	295	260	230	205	170	120	85	35
/	4СД2/56-3,7	3.7	5		409	400	386	364	347	330	291	258	230	190	134	95	39
/	4СД2/62-4	4	5.5		453	443	428	403	384	366	322	285	254	211	149	105	43

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	10	20	30	40	50	60	70	80	90
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
4СДМ3/5-0,25	4СД3/5-0,25	0.25	0.33	Н(м)	37	36	34	32	29	27	24	20	16	9
4СДМ3/7-0,37	4СД3/7-0,37	0.37	0.5		51	50	48	45	41	37	34	28	22	13
4СДМ3/9-0,55	4СД3/9-0,55	0.55	0.75		66	64	61	58	52	48	43	36	29	16
4СДМ3/12-0,75	4СД3/12-0,75	0.75	1		88	85	82	77	70	64	58	48	38	22
4СДМ3/14-0,92	4СД3/14-0,92	0.92	1.25		102	99	95	90	81	75	67	56	45	25
4СДМ3/17-1.1	4СД3/17-1.1	1.1	1.5		124	121	116	109	99	91	82	68	54	31
4СДМ3/19-1,3	4СД3/19-1,3	1.3	1.75		139	135	129	122	110	102	91	76	61	34
4СДМ3/22-1,5	4СД3/22-1,5	1.5	2		161	156	150	141	128	118	106	88	70	40
4СДМ3/26-1,8	4СД3/26-1,8	1.8	2.5		190	185	177	166	151	139	125	104	83	47
4СДМ3/30-2,2	4СД3/30-2,2	2.2	3		219	213	204	192	174	161	144	120	96	54
4СДМ3/35-2,6	4СД3/35-2,6	2.6	3.5		256	249	238	224	203	187	168	140	112	63
/	4СД3/39-3	3	4		285	277	265	250	226	209	187	156	125	70
/	4СД3/45-3,7	3.7	5		329	320	306	288	261	241	216	180	144	81
/	4СД3/50-4	4	5.5		365	355	340	320	290	268	240	200	160	90
/	4СД3/55-5	5	7		402	391	374	352	319	294	264	220	176	99
/	4СД3/64-5,5	5.5	7.5		467	454	435	410	371	342	307	256	205	115

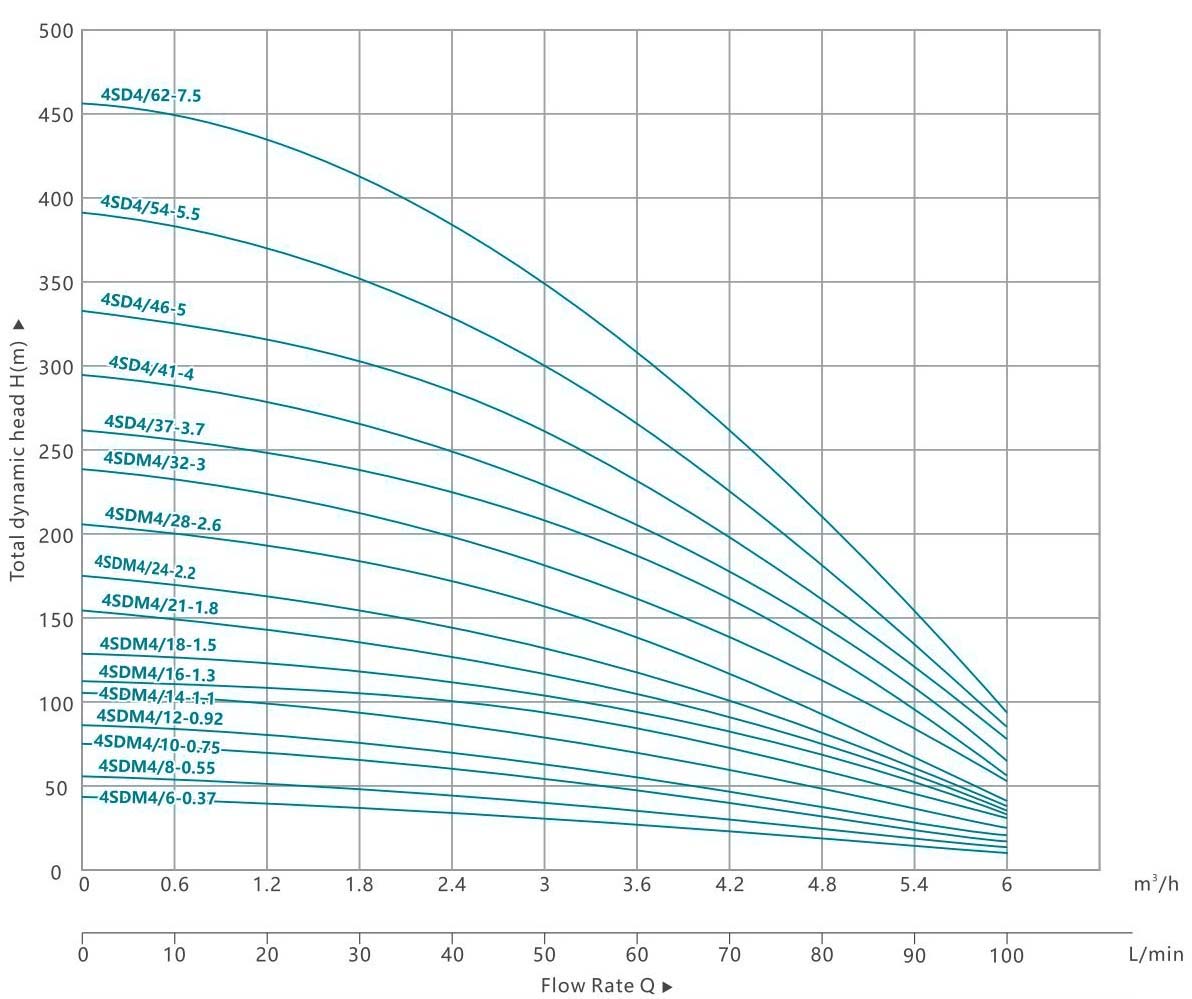

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Данные о производительности 50 Гц
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	10	20	30	40	50	60	70	80	90	100
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6
4СДМ4/6-0,37	4СД4/6-0,37	0.37	0.5	Н(м)	44	43	40	39	37	34	30	25	20	16	10
4СДМ4/8-0,55	4СД4/8-0,55	0.55	0.75		58	57	54	52	49	46	40	34	27	21	13
4СДМ4/10-0,75	4СД4/10-0,75	0.75	1		73	71	67	65	61	57	50	42	34	26	16
4СДМ4/12-0,92	4СД4/12-0,92	0.92	1.25		88	85	80	78	73	68	60	50	41	31	19
4СДМ4/14-1.1	4СД4/14-1.1	1.1	1.5		102	99	94	91	85	80	70	59	48	36	22
4СДМ4/16-1,3	4СД4/16-1,3	1.3	1.75		117	114	107	104	98	91	80	67	54	42	26
4СДМ4/18-1,5	4СД4/18-1,5	1.5	2		131	128	121	117	110	103	90	76	61	47	29
4СДМ4/21-1,8	4СД4/21-1,8	1.8	2.5		153	149	141	137	128	120	105	88	71	55	34
4СДМ4/24-2,2	4СД4/24-2,2	2.2	3		175	170	161	156	146	137	120	101	82	62	38
4СДМ4/28-2,6	4СД4/28-2,6	2.6	3.5		204	199	188	182	171	160	140	118	95	73	45
4СДМ4/32-3	4СД4/32-3	3	4		234	227	214	208	195	182	160	134	109	83	51
/	4СД4/37-3,7	3.7	5		270	263	248	241	226	211	185	155	126	96	59
/	4СД4/41-4	4	5.5		299	291	275	267	250	234	205	172	139	107	66
/	4СД4/46-5	5	7		336	327	308	299	281	262	230	193	156	120	74
/	4СД4/54-5,5	5.5	7.5		394	383	362	351	329	308	270	227	184	140	86
/	4СД4/62-7,5	7.5	10		453	440	415	403	378	353	310	260	211	161	99

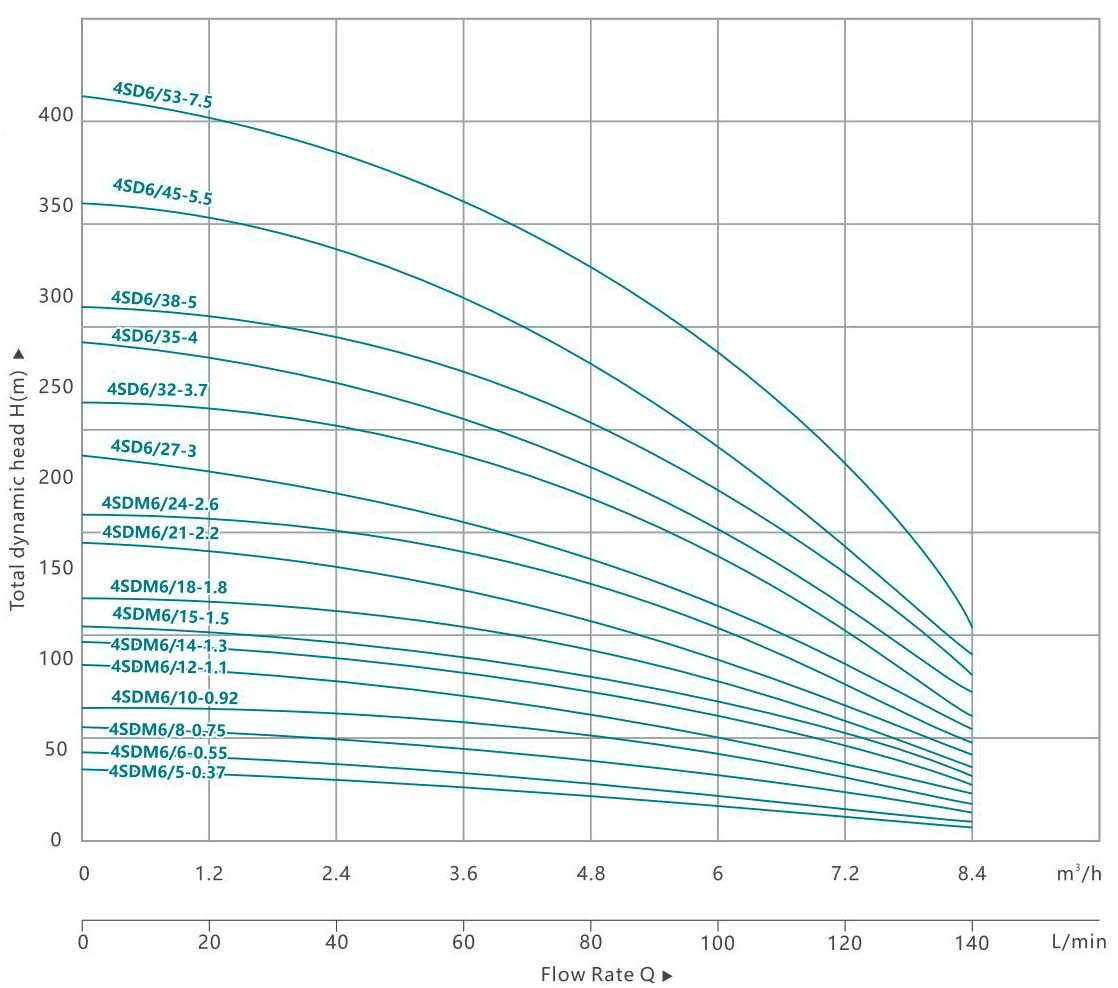

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	20	40	60	80	100	120	140
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	1.2	2.4	3.6	4.8	6	7.2	8.4
4СДМ6/5-0,37	4СД6/5-0,37	0.37	0.5	Н(м)	35	34	32	29	27	21	16	10
4СДМ6/6-0,55	4СД6/6-0,55	0.55	0.75		41	40	38	35	32	25	19	12
4СДМ6/8-0,75	4СД6/8-0,75	0.75	1		55	54	50	46	43	34	26	16
4СДМ6/10-0,92	4СД6/10-0,92	0.92	1.25		69	67	63	58	54	42	32	20
4СДМ6/12-1.1	4СД6/12-1.1	1.1	1.5		83	80	76	70	65	50	38	24
4СДМ6/14-1,3	4СД6/14-1,3	1.3	1.75		97	94	88	81	76	59	45	28
4СДМ6/15-1,5	4СД6/15-1,5	1.5	2		104	101	95	87	81	63	48	30
4СДМ6/18-1,8	4СД6/18-1,8	1.8	2.5		124	121	113	104	97	76	58	36
4СДМ6/21-2,2	4СД6/21-2,2	2.2	3		145	141	132	122	113	88	67	42
4СДМ6/24-2,6	4СД6/24-2,6	2.6	3.5		166	161	151	139	130	101	77	48
/	4СД6/27-3	3	4		186	181	170	157	146	113	86	54
/	4СД6/32-3,7	3.7	5		221	214	202	186	173	134	102	64
/	4СД6/35-4	4	5.5		242	235	221	203	189	147	112	70
/	4СД6/38-5	5	7		262	255	239	220	205	160	122	76
/	4СД6/45-5,5	5.5	7.5		311	302	284	261	243	189	144	90
/	4СД6/53-7,5	7.5	10		366	355	334	307	286	223	170	106

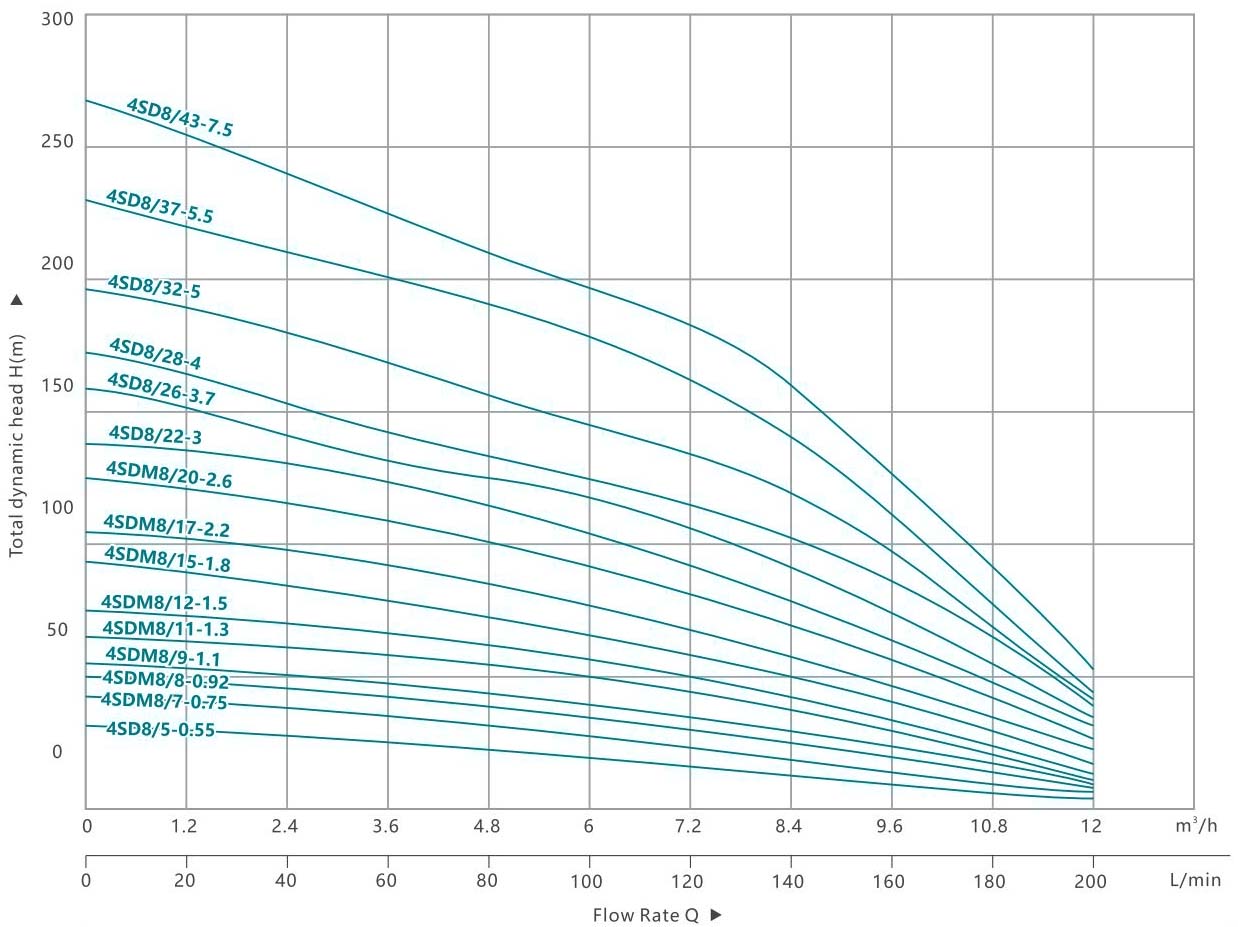

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220 В/240 В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	20	40	60	80	100	120	140	160	180	200
1~220 В/240 В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	1.2	2.4	3.6	4.8	6	7.2	8.4	9.6	10.8	12
4СДМ8/5-0,55	4СД8/5-0,55	0.55	0.75	Н(м)	31	30	27	26	24	23	21	18	14	9	5
4СДМ8/7-0,75	4СД8/7-0,75	0.75	1		43	41	37	36	34	32	29	25	20	13	7
4СДМ8/8-0,92	4СД8/8-0,92	0.92	1.25		50	47	42	41	38	36	34	29	22	14	8
4СДМ8/9-1.1	4СД8/9-1.1	1.1	1.5		56	53	48	46	43	41	38	32	25	16	9
4СДМ8/11-1,3	4СД8/11-1,3	1.3	1.75		68	65	58	56	53	50	46	40	31	20	12
4СДМ8/12-1,5	4СД8/12-1,5	1.5	2		74	71	64	61	58	54	50	43	34	22	13
4СДМ8/15-1,8	4СД8/15-1,8	1.8	2.5		93	90	81	78	73	69	64	56	44	30	18
4СДМ8/17-2,2	4СД8/17-2,2	2.2	3		106	102	92	88	83	78	73	64	50	34	20
4СДМ8/20-2,6	4СД8/20-2,6	2.6	3.5		125	120	108	104	98	92	86	75	59	40	24
/	4СД8/22-3	3	4		137	132	119	114	107	101	94	83	65	44	26
/	4СД8/26-3,7	3.7	5		162	156	140	135	127	119	112	98	76	52	31
/	4СД8/28-4	4	5.5		174	168	151	145	137	129	120	105	82	56	33
/	4СД8/32-5	5	7		199	192	173	166	156	147	137	120	94	64	38
/	4СД8/37-5,5	5.5	7.5		231	222	200	192	181	170	159	139	109	74	44
/	4СД8/43-7,5	7.5	10		268	258	232	223	210	197	184	162	126	86	51

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	30	60	90	120	150	180	210	240	270
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	1.8	3.6	5.4	7.2	9	10.8	12.6	14.4	16.2
4СДМ12/4-0,75	4СД12/4-0,75	0.75	1	Н(м)	25	24	23	21	19	18	15	12	9	4
4СДМ12/5-0,92	4СД12/5-0,92	0.92	1.25		32	30	29	26	24	22	19	15	12	5
4СДМ12/6-1,1	4СД12/6-1.1	1.1	1.5		38	36	34	31	29	26	23	18	14	6
4СДМ12/7-1,3	4СД12/7-1,3	1.3	1.75		44	42	40	36	34	31	27	21	16	7
4СДМ12/8-1,5	4СД12/8-1,5	1.5	2		50	48	46	42	38	35	30	24	18	8
4СДМ12/10-1,8	4СД12/10-1,8	1.8	2.5		63	60	57	52	48	44	38	30	23	10
4СДМ12/11-2,2	4СД12/11-2,2	2.2	3		69	66	63	57	53	48	42	33	25	11
4СДМ12/13-2,6	4СД12/13-2,6	2.6	3.5		82	78	74	68	62	57	49	39	30	13
/	4СД12/15-3	3	4		95	90	86	78	72	66	57	45	35	15
/	4СД12/17-3,7	3.7	5		107	102	97	88	82	75	65	51	39	17
/	4СД12/19-4	4	5.5		120	114	108	99	91	84	72	57	44	19
/	4СД12/21-5	5	7		132	126	120	109	101	92	80	63	48	21
/	4СД12/25-5,5	5.5	7.5		158	150	143	130	120	110	95	75	58	25
/	4СД12/29-7,5	7.5	10		183	174	165	151	139	128	110	87	67	29

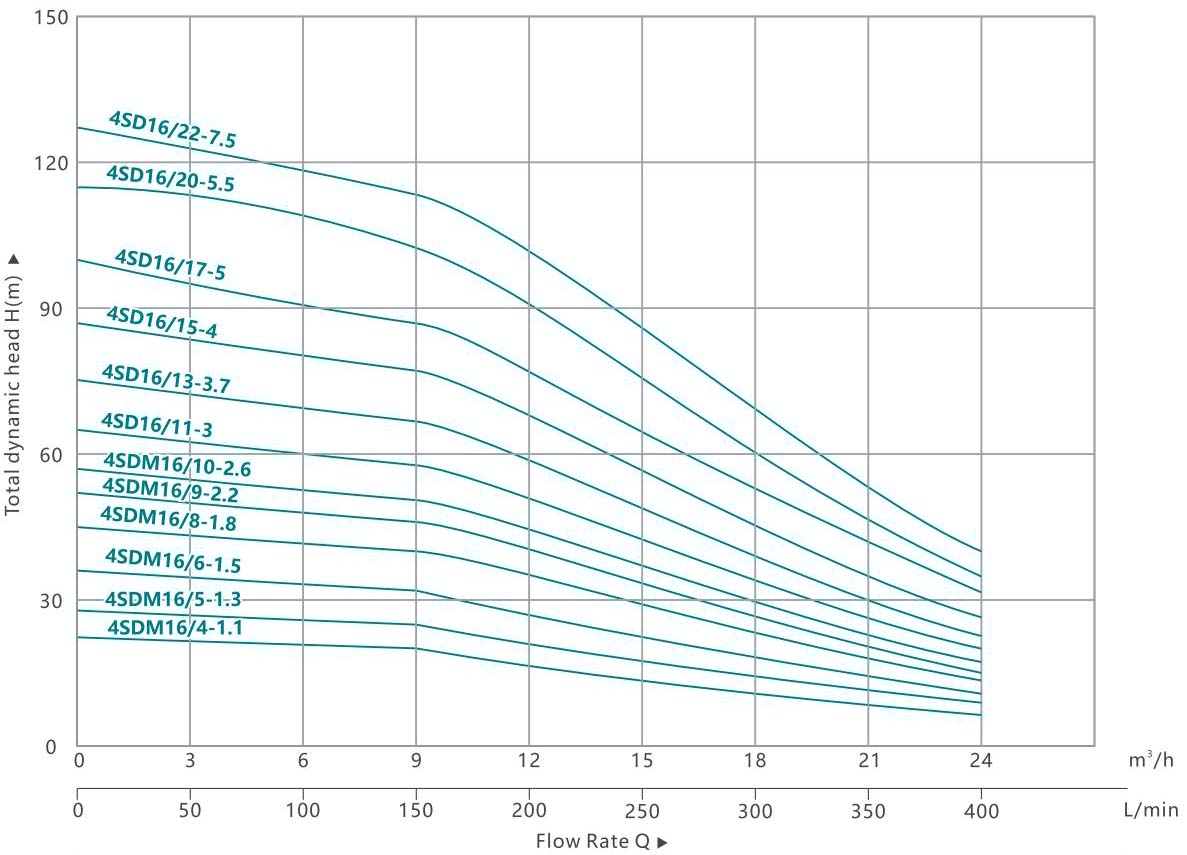

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	50	100	150	200	250	300	350	400
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	3	6	9	12	15	18	21	24
4СДМ16/4-1.1	4СД16/4-1.1	1.1	1.5	Н(м)	23	22	21	20	17	15	12	9	7
4СДМ16/5-1,3	4СД16/5-1,3	1.3	1.75		29	28	27	26	22	19	16	11	9
4СДМ16/6-1,5	4СД16/6-1,5	1.5	2		35	34	32	31	26	22	19	13	11
4СДМ16/8-1,8	4СД16/8-1,8	1.8	2.5		46	45	42	42	35	30	25	18	14
4СДМ16/9-2,2	4СД16/9-2,2	2.2	3		52	51	48	47	39	33	28	20	16
4СДМ16/10-2,6	4СД16/10-2,6	2.6	3.5		58	57	53	52	44	37	31	22	18
/	4СД16/11-3	3	4		64	62	58	57	48	41	34	24	20
/	4СД16/13-3,7	3.7	5		75	73	69	68	57	48	40	29	23
/	4СД16/15-4	4	5.5		87	85	80	78	65	56	47	33	27
/	4СД16/17-5	5	7		99	96	90	88	74	63	53	37	31
/	4СД16/20-5,5	5.5	7.5		116	113	106	104	87	74	62	44	36
/	4СД16/22-7,5	7.5	10		128	124	117	114	96	81	68	48	40

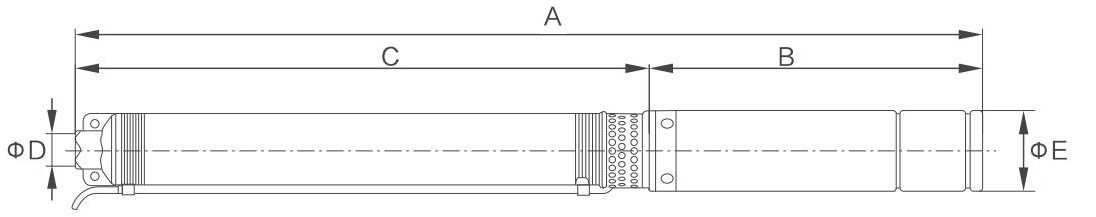

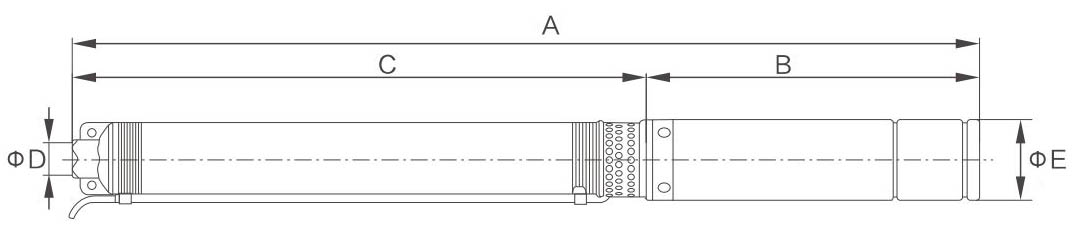

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
4СДМ2/6-0,25	594	272	322	11/4"-11/2"	f95
4СДМ2/8-0,37	661	287	374	11/4"-11/2"	f95
4СДМ2/11-0,55	760	307	453	11/4"-11/2"	f95
4СДМ2/15-0,75	917	322	595	11/4"-11/2"	f95
4СДМ2/18-0,92	1052	342	710	11/4"-11/2"	f95
4СДМ2/21-1.1	1181	392	789	11/4"-11/2"	f95
4СДМ2/24-1,3	1316	412	904	11/4"-11/2"	f95
4СДМ2/28-1,5	1451	442	1009	11/4"-11/2"	f95
4СДМ2/33-1,8	1623	482	1141	11/4"-11/2"	f95
4СДМ2/38-2,2	1898	590	1308	11/4"-11/2"	f95
4СДМ2/44-2,6	2142	640	1502	11/4"-11/2"	f95
4СД2/50-3	2271	605	1666	11/4"-11/2"	f95
4СД2/56-3,7	2485	625	1860	11/4"-11/2"	f95
4СД2/62-4	2663	645	2018	11/4"-11/2"	f95
4СДМ3/5-0,25	583	272	311	11/4"-11/2"	f95
4СДМ3/7-0,37	657	287	370	11/4"-11/2"	f95
4СДМ3/9-0,55	736	307	429	11/4"-11/2"	f95
4СДМ3/12-0,75	875	322	553	11/4"-11/2"	f95
4СДМ3/14-0,92	954	342	612	11/4"-11/2"	f95
4СДМ3/17-1.1	1128	392	736	11/4"-11/2"	f95
4СДМ3/19-1,3	1207	412	795	11/4"-11/2"	f95
4СДМ3/22-1,5	1325	442	883	11/4"-11/2"	f95
4СДМ3/26-1,8	1519	482	1037	11/4"-11/2"	f95
4СДМ3/30-2,2	1745	590	1155	11/4"-11/2"	f95
4СДМ3/35-2,6	1978	640	1338	11/4"-11/2"	f95
4СД3/39-3	2061	605	1456	11/4"-11/2"	f95
4СД3/45-3,7	2293	625	1668	11/4"-11/2"	f95
4СД3/50-4	2466	645	1821	11/4"-11/2"	f95
4СД3/55-5	2720	715	2005	11/4"-11/2"	f95
4СД3/64-5,5	3095	789	2306	11/4"-11/2"	f95
4СДМ4/6-0,37	624	287	337	11/4"-11/2"-2"	f95
4СДМ4/8-0,55	701	307	394	11/4"-11/2"-2"	f95
4СДМ4/10-0,75	774	322	452	11/4"-11/2"-2"	f95
4СДМ4/12-0,92	888	342	546	11/4"-11/2"-2"	f95
4СДМ4/14-1.1	995	392	603	11/4"-11/2"-2"	f95
4СДМ4/16-1,3	1109	412	697	11/4"-11/2"-2"	f95
4СДМ4/18-1,5	1197	442	755	11/4"-11/2"-2"	f95
4СДМ4/21-1,8	1323	482	841	11/4"-11/2"-2"	f95
4СДМ4/24-2,2	1554	590	964	11/4"-11/2"-2"	f95
4СДМ4/28-2,6	1719	640	1079	11/4"-11/2"-2"	f95
4СДМ4/32-3	1799	605	1194	11/4"-11/2"-2"	f95
4СД4/37-3,7	2000	625	1375	11/4"-11/2"-2"	f95
4СД4/41-4	2135	645	1490	11/4"-11/2"-2"	f95
4СД4/46-5	2391	715	1676	11/4"-11/2"-2"	f95
4СД4/54-5,5	2732	789	1943	11/4"-11/2"-2"	f95
4СД4/62-7,5	3013	840	2173	11/4"-11/2"-2"	f95

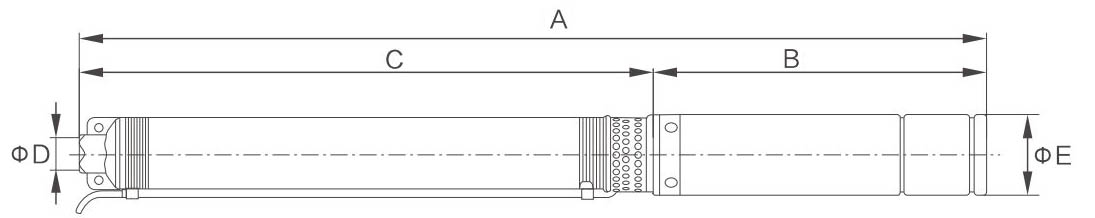

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
4СДМ6/5-0,37	622	287	335	11/4"-11/2"-2"	f95
4СДМ6/6-0,55	677	307	370	11/4"-11/2"-2"	f95
4СДМ6/8-0,75	760	322	438	11/4"-11/2"-2"	f95
4СДМ6/10-0,92	849	342	507	11/4"-11/2"-2"	f95
4СДМ6/12-1.1	1004	392	612	11/4"-11/2"-2"	f95
4СДМ6/14-1,3	1092	412	680	11/4"-11/2"-2"	f95
4СДМ6/15-1,5	1193	442	751	11/4"-11/2"-2"	f95
4СДМ6/18-1,8	1336	482	854	11/4"-11/2"-2"	f95
4СДМ6/21-2,2	1547	590	957	11/4"-11/2"-2"	f95
4СДМ6/24-2,6	1736	640	1096	11/4"-11/2"-2"	f95
4СД6/27-3	1804	605	1199	11/4"-11/2"-2"	f95
4СД6/32-3,7	1995	625	1370	11/4"-11/2"-2"	f95
4СД6/35-4	2154	645	1509	11/4"-11/2"-2"	f95
4СД6/38-5	2327	715	1612	11/4"-11/2"-2"	f95
4СД6/45-5,5	2684	789	1895	11/4"-11/2"-2"	f95
4СД6/53-7,5	3045	840	2205	11/4"-11/2"-2"	f95
4СДМ8/5-0,55	658	307	351	11/2"-2"	f95
4СДМ8/7-0,75	749	322	427	11/2"-2"	f95
4СДМ8/8-0,92	807	342	465	11/2"-2"	f95
4СДМ8/9-1.1	895	392	503	11/2"-2"	f95
4СДМ8/11-1,3	1027	412	615	11/2"-2"	f95
4СДМ8/12-1,5	1095	442	653	11/2*-2"	f95
4СДМ8/15-1,8	1285	482	803	11/2"-2"	f95
4СДМ8/17-2,2	1469	590	879	11/2"-2"	f95
4СДМ8/20-2,6	1633	640	993	11/2"-2"	f95
4СД8/22-3	1674	605	1069	11/2"-2"	f95
4СД8/26-3,7	1883	625	1258	11/2"-2"	f95
4СД8/28-4	1978	645	1333	11/2"-2"	f95
4СД8/32-5	2237	715	1522	11/2"-2"	f95
4СД8/37-5,5	2507	789	1718	11/2"-2"	f95
4СД8/43-7,5	2822	840	1982	11/2"-2"	f95
4СДМ10/5-0,75	693	322	371	11/2"-2"	f95
4СДМ10/6-0,92	754	342	412	11/2"-2"	f95
4СДМ10/7-1,1	844	392	452	11/2"-2"	f95
4СДМ10/8-1,3	905	412	493	11/2"-2"	f95
4СДМ10/10-1,5	1052	442	610	11/2"-2"	f95
4СДМ10/12-1,8	1174	482	692	11/2"-2"	f95
4СДМ10/14-2,2	1363	590	773	11/2"-2"	f95
4СДМ10/16-2,6	1530	640	890	11/2"-2"	f95

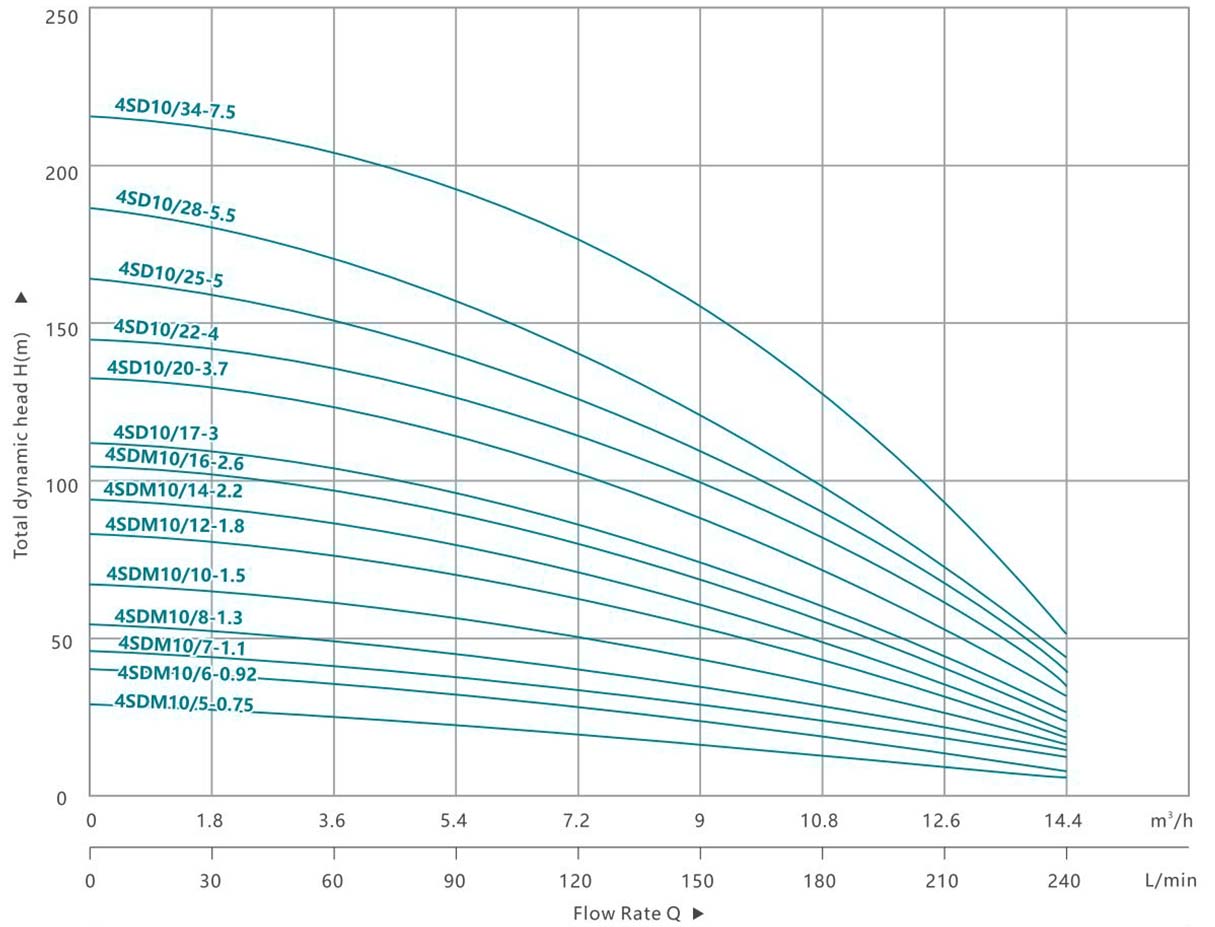

4СД10/17-3	1536	605	931	11/2"-2"	f95
4СД10/20-3,7	1678	625	1053	11/2"-2"	f95
4СД10/22-4	1815	645	1170	11/2"-2"	f95
4СД10/25-5	2007	715	1292	11/2"-2"	f95
4СД10/28-5,5	2210	789	1421	11/2"-2"	f95
4СД10/34-7,5	2541	840	1701	11/2"-2"	f95

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
4СДМ12/4-0,75	689	322	367	11/2"-2"	f95
4СДМ12/5-0,92	756	342	414	11/2"-2"	f95
4СДМ12/6-1,1	854	392	462	11/2"-2"	f95
4СДМ12/7-1,3	922	412	510	11/2"-2"	f95
4СДМ12/8-1,5	1051	442	609	11/2"-2"	f95
4СДМ12/10-1,8	1186	482	704	11/2"-2"	f95
4СДМ12/11-2,2	1341	590	751	11/2"-2"	f95
4СДМ12/13-2,6	1487	640	847	11/2"-2"	f95
4СД12/15-3	1583	605	978	11/2"-2"	f95
4СД12/17-3,7	1698	625	1073	11/2"-2"	f95
4СД12/19-4	1814	645	1169	11/2"-2"	f95
4СД12/21-5	2030	715	1315	11/2"-2"	f95
4СД12/25-5,5	2301	789	1512	11/2"-2"	f95
4СД12/29-7,5	2594	840	1754	11/2"-2"	f95
4СДМ16/4-1.1	862	392	470	2"	f95
4СДМ16/5-1,3	951	412	539	2"	f95
4СДМ16/6-1,5	1050	442	608	2"	f95
4СДМ16/8-1,8	1228	482	746	2"	f95
4СДМ16/9-2,2	1405	590	815	2"	f95
4СДМ16/10-2,6	1524	640	884	2"	f95
4СД16/11-3	1558	605	953	2"	f95
4СД16/13-3..7	1716	625	1091	2"	f95
4СД16/15-4	1874	645	1229	2"	f95
4СД16/17-5	2082	715	1367	2"	f95
4СД16/20-5,5	2369	789	1580	2"	f95
4СД16/22-7,5	2558	840	1718	2"	f95

СД(М)/QJD
Взрывоопасный ВИЭВ

Числа	Имя
1	Зажимная пружина
2	Торцевая крышка
3	расширительная втулка
4	Несущий
5	Отношение
6	ротор двигателя
7	Отношение
8	Механическое уплотнение
9	статор электродвигателя
10	Электрический провод
11	Уплотнительное кольцо в форме буквы «О».
12	Топливная камера
13	Стиральная машина
14	Винт
15	Уплотнительное кольцо в форме буквы «О».
16	Винт
17	Болт с двойной головкой
18	Стиральная машина
19	Грецкие орехи
20	Крепёжное кольцо
21	Стиральная машина
22	Песчаная шапка
23	Экранирующая втулка кабеля
24	Винт
25	Крыло
26	Экран
27	присоска кронштейн
28	Кабельный зажим
29	Зажим.
30	Винт
31	Корпус насоса
32	Винт
33	муфта
34	Втулка
35	Здесь
36	Трубка
37	Средний
38	Колесо
39	Регулировочная шайба
40	Крышка диффузора
41	Диффузор
42	Трубка
43	Винт
44	Резиновый подшипник
45	Поддерживать
46	обратный клапан
47	Уплотнительное кольцо в форме буквы «О».
48	Экспорт

Трехфазный асинхронный подводный двигатель 380–415 В ~ 50 Гц

1. Выключатели питания

2. Автоматическое управление кассетами.

3. Трубопровод

4. Клапан

5. Прокладка

6. Статический уровень

7. Верхний полюс

8. Кабель

9. Ну

10. Уровень перемешивания

11. Средний стержень

12. Корпус насоса

13. Нижний полюс

14. Подводные электродвигатели.

220-240 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	220	0.37	Длина кабеля (м)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

380 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	380	0.37	Длина кабеля (м)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6 дюймов		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203

Горячие Теги: Глубоководный насос из нержавеющей стали 4SDM, Китай, Производитель, Поставщик, Фабрика, Индивидуальные, Качество, Последние продажи, На складе, Бренды, CE, Тайчжоу
