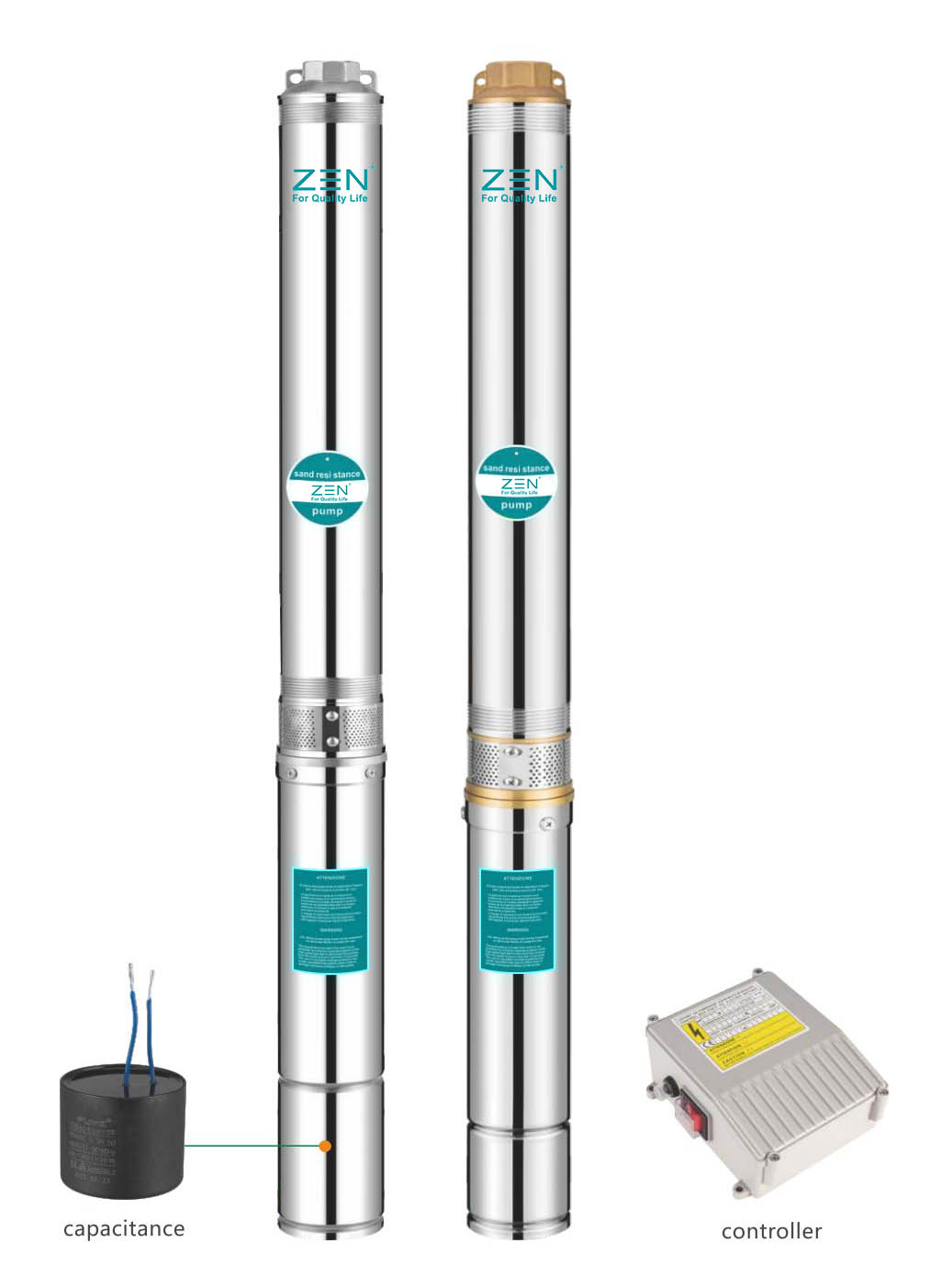

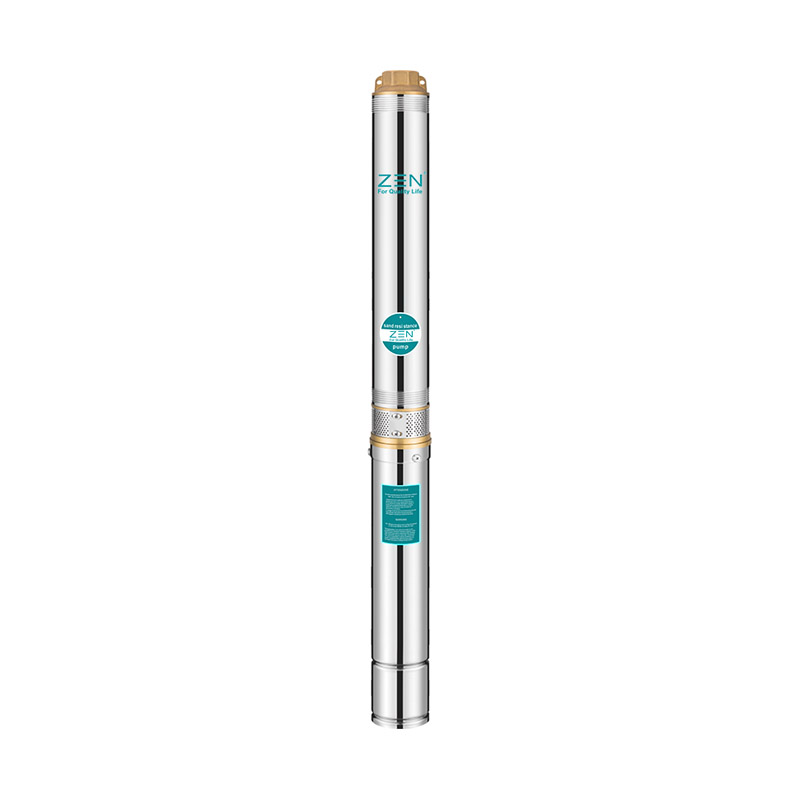

Глубоководный насос из нержавеющей стали 3SDM

Бренды глубинных насосов Zen 3SDM из нержавеющей стали известны своим высоким качеством и надежностью, что делает их популярным выбором как для жилого, так и для промышленного применения.
Идентификатор3SD
3: Диаметр скважины: 78 мм (3 дюйма).
* SD: подводные насосы серии SD.
* M: однофазный двигатель (трехфазный без M)
2: Вместимость (м³/час)
8: Сцена
* 0,18: Мощность двигателя (кВт)

Отправить запрос

Описание продукта

Глубоководный насос из нержавеющей стали 3SDM

Приложение

1. Для подачи воды из колодцев или резервуаров.

2. Используется в бытовых, гражданских и промышленных целях.

3. Для использования в садах и орошения.

Условия эксплуатации

1. Максимальная температура жидкости до +35°С.

2. Максимальное содержание песка: 0,25%.

3. Максимальная глубина погружения: 100 метров.

4. Минимальный диаметр колодца: 3 дюйма.

Электродвигатели и насосы

1. Электродвигатель с несколькими обмотками или полностью закрытым экраном.

2. Три фазы: 380–415 В/50 Гц.

3. Однофазный: 220–240 В/50 Гц.

4. Оборудован блоком управления запуском или цифровым автоматическим блоком управления.

5. Насос рассчитан на нагрузку на обсадную колонну.

6. Стандарты размеров NEMA

Предоставление вариантов по запросу

1. Специальное механическое уплотнение.

2. Другие напряжения или частоты 60 Гц.

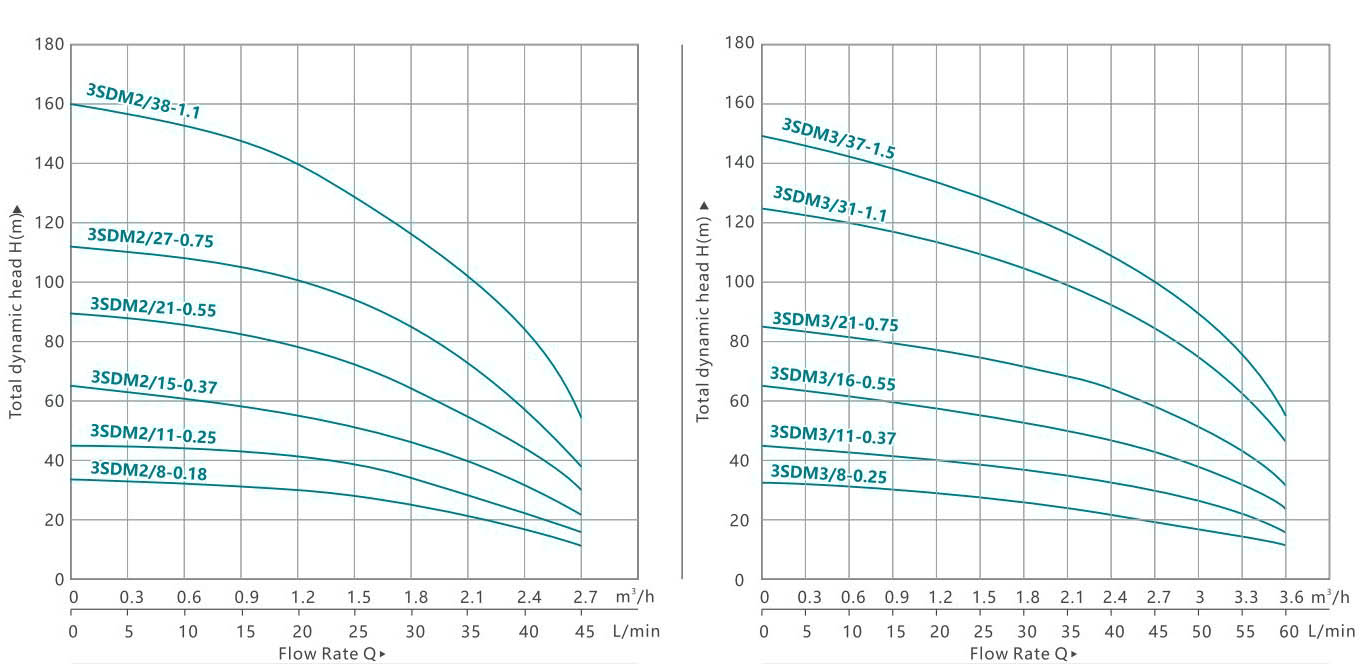

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	5	10	15	20	25	30	35	40	45
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7
3СДМ2/8-0,18	3СД2/8-0,18	0.18	0.25	Н(м)	34	33	32	31	30	27	25	21	17	11
3СДМ2/11-0,25	3СД2/11-0,25	0.25	0.33		46	45	44	43	41	37	34	29	24	16
3СДМ2/15-0,37	3СД2/15-0,37	0.37	0.5		63	62	60	59	56	51	47	40	32	21
3СДМ2/21-0,55	3СД2/21-0,55	0.55	0.75		88	86	84	82	78	71	65	56	45	30
3СДМ2/27-0,75	3СД2/27-0,75	0.75	1		113	111	108	105	100	92	84	72	58	39
3СДМ2/38-1.1	3СД2/38-1.1	1.1	1.5		160	156	152	148	141	129	118	101	82	54

МОДЕЛЬ		П2		Подача n=2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	5	10	15	20	25	30	35	40	45	50	55	60
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3	3.3	3.6
3СДМ3/8-0,25	3СД3/8-0,25	0.25	0.33	Н(м)	32	32	31	30	29	28	27	26	24	22	19	16	12
3СДМ3/11-0,37	3СД3/11-0,37	0.37	0.5		44	43	43	41	40	39	37	35	34	30	26	22	17
3СДМ3/16-0,55	3СД3/16-0,55	0.55	0.75		64	63	62	60	58	57	54	51	49	43	38	32	24
3СДМ3/21-0,75	3СД3/21-0,75	0.75	1		84	83	82	79	76	75	71	67	64	57	50	42	32
3СДМ3/31-1.1	3СД3/31-1.1	1.1	1.5		124	122	121	117	112	110	104	99	95	84	74	62	47
3СДМ3/37-1,5	3СД3/37-1,5	1.5	2		148	146	144	139	133	132	124	118	113	100	89	74	56

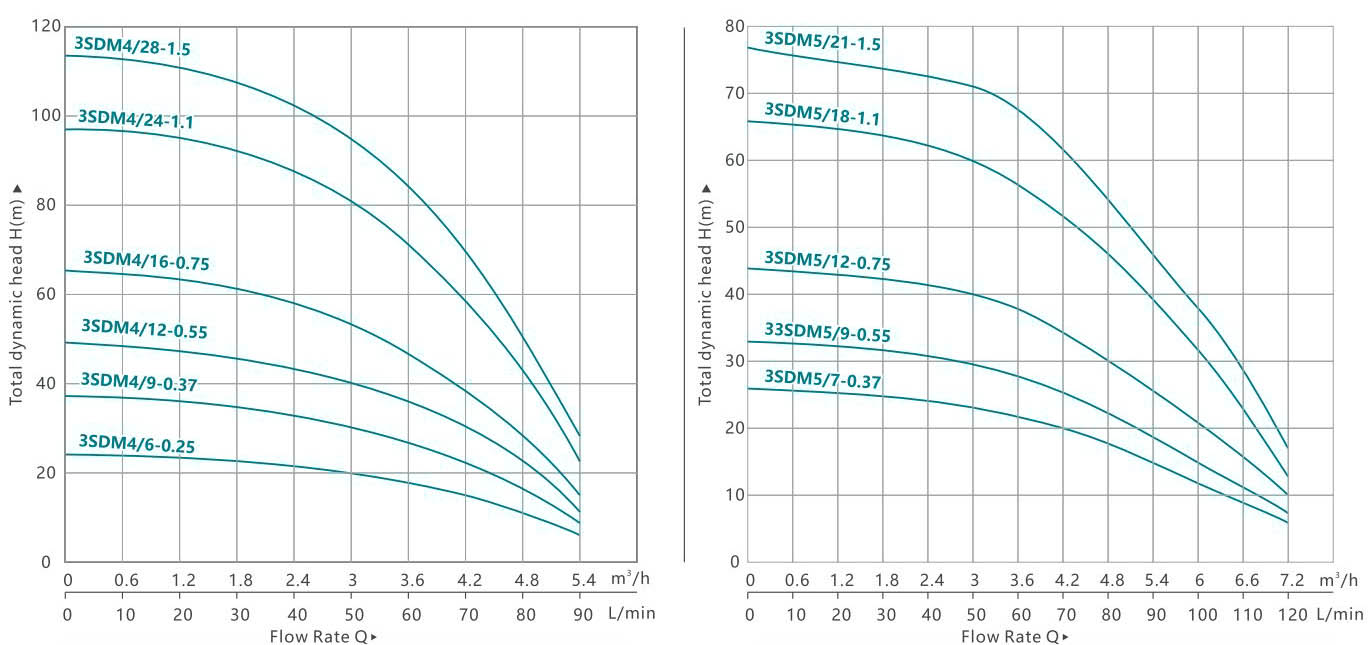

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n=2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	10	20	30	40	50	60	70	80	90
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
3СДМ4/6-0,25	3СД4/6-0,25	0.25	0.33	Н(м)	24	24	24	23	22	20	18	15	11	6
3СДМ4/9-0,37	3СД4/9-0,37	0.37	0.5		37	37	36	35	33	30	27	22	16	9
3СДМ4/12-0,55	3СД4/12-0,55	0.55	0.75		49	49	48	46	44	40	36	30	22	11
3СДМ4/16-0,75	3СД4/16-0,75	0.75	1		65	65	64	62	58	54	48	39	29	15
3СДМ4/24-1.1	3СД4/24-1.1	1.1	1.5		97	97	96	92	87	81	71	59	44	23
3СДМ4/28-1,5	3СД4/28-1,5	1.5	2		114	114	112	108	102	94	83	69	51	27

Модель		П2		Подача n=2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	10	20	30	40	50	60	70	80	90	100	110	120
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6	6.6	7.2
3СДМ5/7-0,37	3СД5/7-0,37	0.37	0.5	Н(м)	26	25	25	24	24	24	22	20	18	15	ОТ	9	6
33СДМ5/9-0,55	33СД5/9-0,55	0.55	0.75		33	32	32	31	31	31	28	26	23	19	16	12	7
3СДМ5/12-0,75	3СД5/12-0,75	0.75	1		44	43	42	42	41	41	38	35	31	26	21	16	10
3СДМ5/18-1,1	3СД5/18-1,1	1.1	1.5		66	64	63	63	62	61	57	52	47	20	32	23	14
3СДМ5/21-1,5	3СД5/21-1,5	1.5	2		77	75	74	73	72	71	66	61	55	45	37	27	17

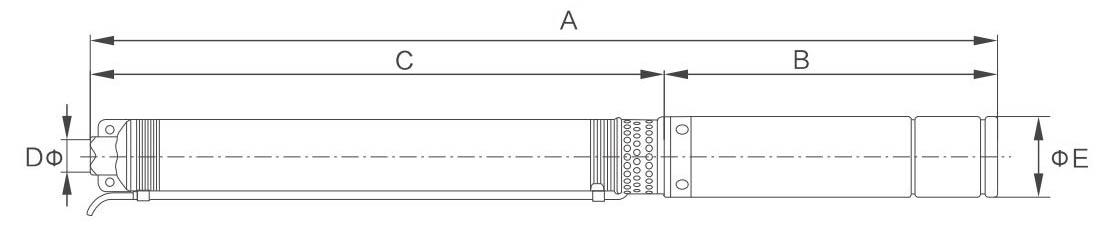

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
3СДМ2/8-0,18	637	283	354	1"-11/4"	ф73
3СДМ2/11-0,25	726	303	423	1" - 1¼"	ф73
3СДМ2/15-0,37	885	333	552	1" - 1¼"	ф73
3СДМ2/21-0,55	1100	373	727	1" - 1¼"	ф73
3СДМ2/27-0,75	1305	403	902	1" - 1¼"	ф73
3СДМ2/38-1.1	1680	488	1192	1" - 1¼"	ф73
3СДМ3/8-0,25	680	303	377	1" - 1¼"	ф73
3СДМ3/11-0,37	824	333	491	1" - 1¼"	ф73
3СДМ3/16-0,55	993	373	620	1" - 1¼"	ф73
3СДМ3/21-0,75	1189	403	786	1" - 1¼"	ф73
3СДМ3/31-1.1	1570	488	1082	1" - 1¼"	ф73
3СДМ3/37-1,5	1811	538	1273	1" - 1¼"	ф73
3СДМ4/6-0,25	661	303	358	1¼" - 1½"	ф73
3СДМ4/9-0,37	786	333	453	1¼" - 1½"	ф73
3СДМ4/12-0,55	956	373	583	1¼" - 1½"	ф73
3СДМ4/16-0,75	1149	403	746	1¼" - 1½"	ф73
3СДМ4/24-1.1	1522	488	1034	1¼" - 1½"	ф73
3СДМ4/28-1,5	1698	538	1160	1¼" - 1½"	ф73
3СДМ5/7-0,37	800	333	467	1¼" - 1½"	ф73
3СДМ5/9-0,55	961	373	588	1¼" - 1½"	ф73
3СДМ5/12-0,75	1119	403	716	1¼" - 1½"	ф73
3СДМ5/18-1,1	1496	488	1008	1¼" - 1½"	ф73
3СДМ5/21-1,5	1674	538	1136	1¼" - 1½"	ф73

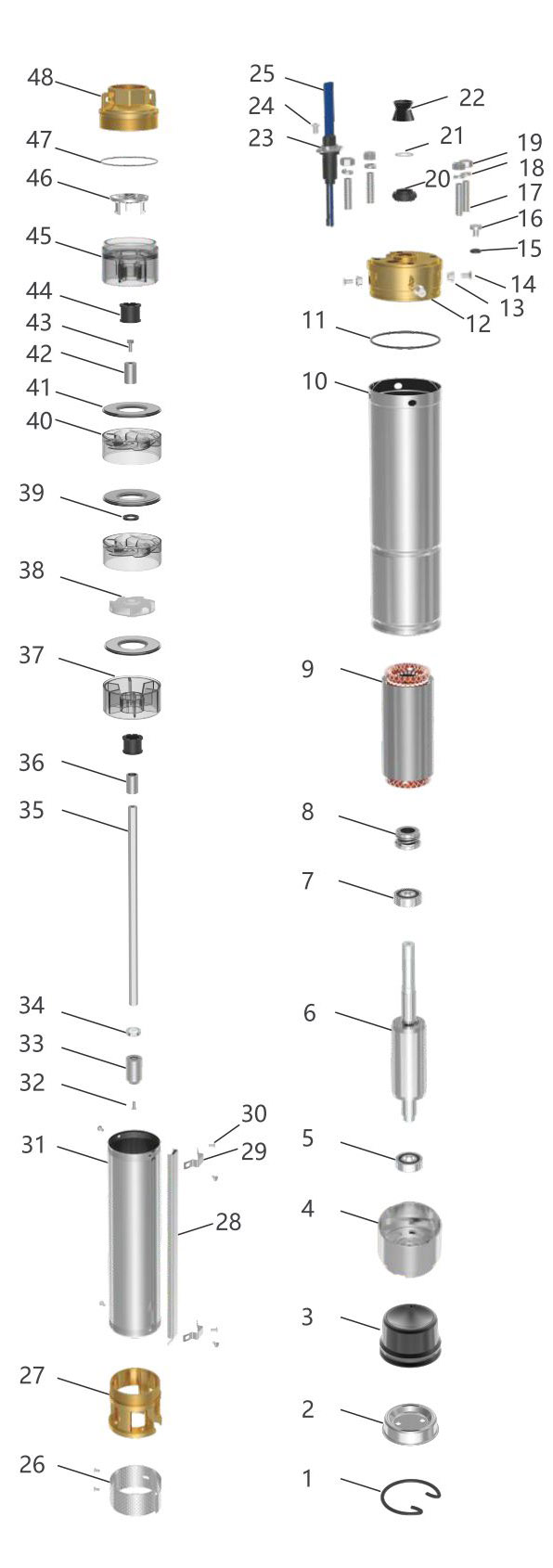

СД(М)/QJD
Взрывоопасный ВИЭВ

Числа	Имя
1	Зажимная пружина
2	Торцевая крышка
3	расширительная втулка
4	Несущий
5	Отношение
6	ротор двигателя
7	Отношение
8	Механическое уплотнение
9	статор электродвигателя
10	Электрический провод
11	Уплотнительное кольцо в форме буквы «О».
12	Топливная камера
13	Стиральная машина
14	Винт
15	Уплотнительное кольцо в форме буквы «О».
16	Винт
17	Болт с двойной головкой
18	Стиральная машина
19	Грецкие орехи
20	Крепёжное кольцо
21	Стиральная машина
22	Песчаная шапка
23	Экранирующая втулка кабеля
24	Винт
25	Крыло
26	Экран
27	присоска кронштейн
28	Кабельный зажим
29	Зажим.
30	Винт
31	Корпус насоса
32	Винт
33	муфта
34	Втулка
35	Здесь
36	Трубка
37	Средний
38	Колесо
39	Регулировочная шайба
40	Крышка диффузора
41	Диффузор
42	Трубка
43	Винт
44	Резиновый подшипник
45	Поддерживать
46	обратный клапан
47	Уплотнительное кольцо в форме буквы «О».
48	Экспорт

Трехфазный асинхронный подводный двигатель 380–415 В ~ 50 Гц

1. Выключатели питания

2. Автоматическое управление кассетами.

3. Трубопровод

4. Клапан

5. Прокладка

6. Статический уровень

7. Верхний полюс

8. Кабель

9. Ну

10. Уровень перемешивания

11. Средний стержень

12. Корпус насоса

13. Нижний полюс

14. Подводные электродвигатели.

220-240 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	220	0.37	Длина кабеля (м)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

380 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	380	0.37	Длина кабеля (м)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6 дюймов		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
