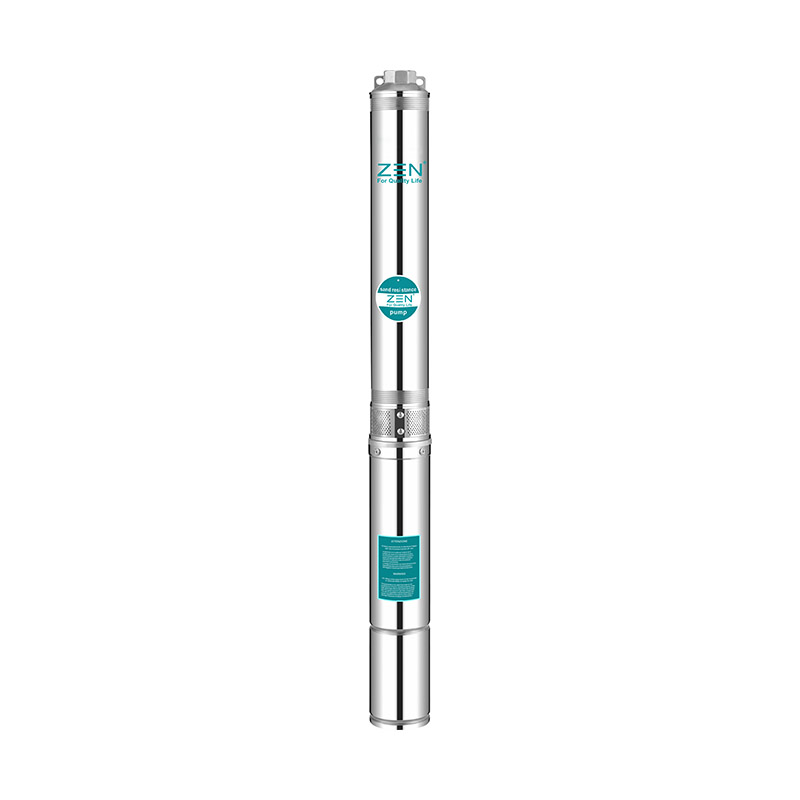

Глубоководный насос из нержавеющей стали 3.5SDM

Насос для глубоких скважин марки ZEN 3.5SDM из нержавеющей стали. Качественные насосы, изготовленные из нержавеющей стали, предназначены для обеспечения высокой скорости потока и отличного давления воды, обеспечивая стабильную и надежную подачу воды.
Идентификатор* 3,5 СД
3,5: диаметр отверстия: 90 мм (3,5 дюйма).
SD: подводные насосы серии SD.
* M: однофазный двигатель (трехфазный без M)
1: Вместимость (м³/час)
9: Сцена
* 0,25: Мощность двигателя (кВт)

Отправить запрос

Описание продукта

Глубоководный насос из нержавеющей стали 3.5SDM

Приложение

1. Для подачи воды из колодцев или резервуаров.

2. Используется в бытовых, гражданских и промышленных целях.

3. Для использования в садах и орошения.

Условия эксплуатации

1. Максимальная температура жидкости до +35°С.

2. Максимальное содержание песка 0,25%.

3. Максимальная глубина погружения: 100 метров.

4. Минимальный диаметр скважины: 3,5 дюйма.

Электродвигатели и насосы

1. Электродвигатель с несколькими обмотками или полностью закрытым экраном.

2. Три фазы: 380–415 В/50 Гц.

3. Однофазный: 220–240 В/50 Гц.

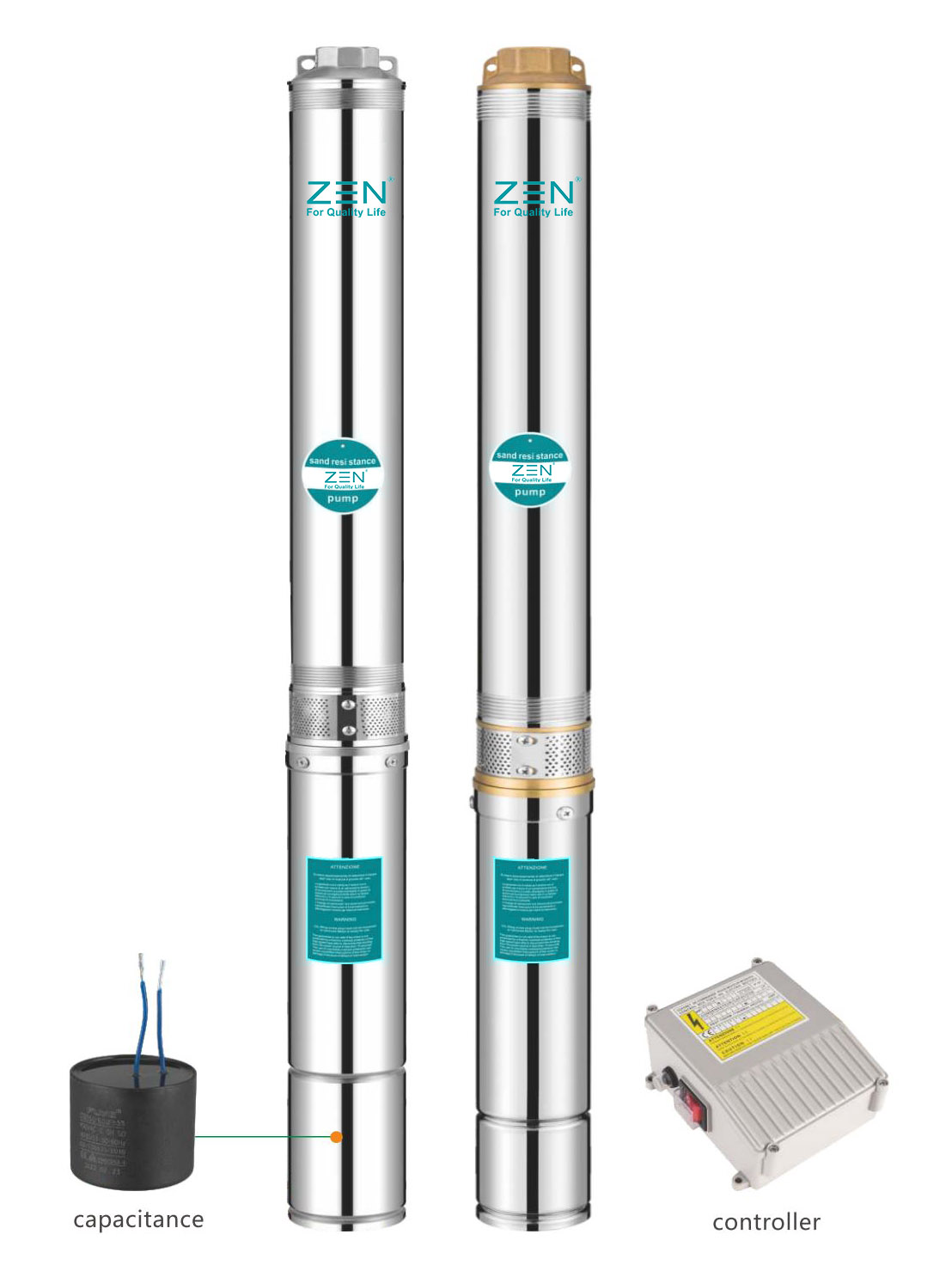

4. Оборудован блоком управления запуском или цифровым автоматическим блоком управления.

5. Насос рассчитан на нагрузку на обсадную колонну.

6. Стандарты размеров NEMA

Предоставление вариантов по запросу

1. Специальное механическое уплотнение.

2. Другие напряжения или частоты 60 Гц.

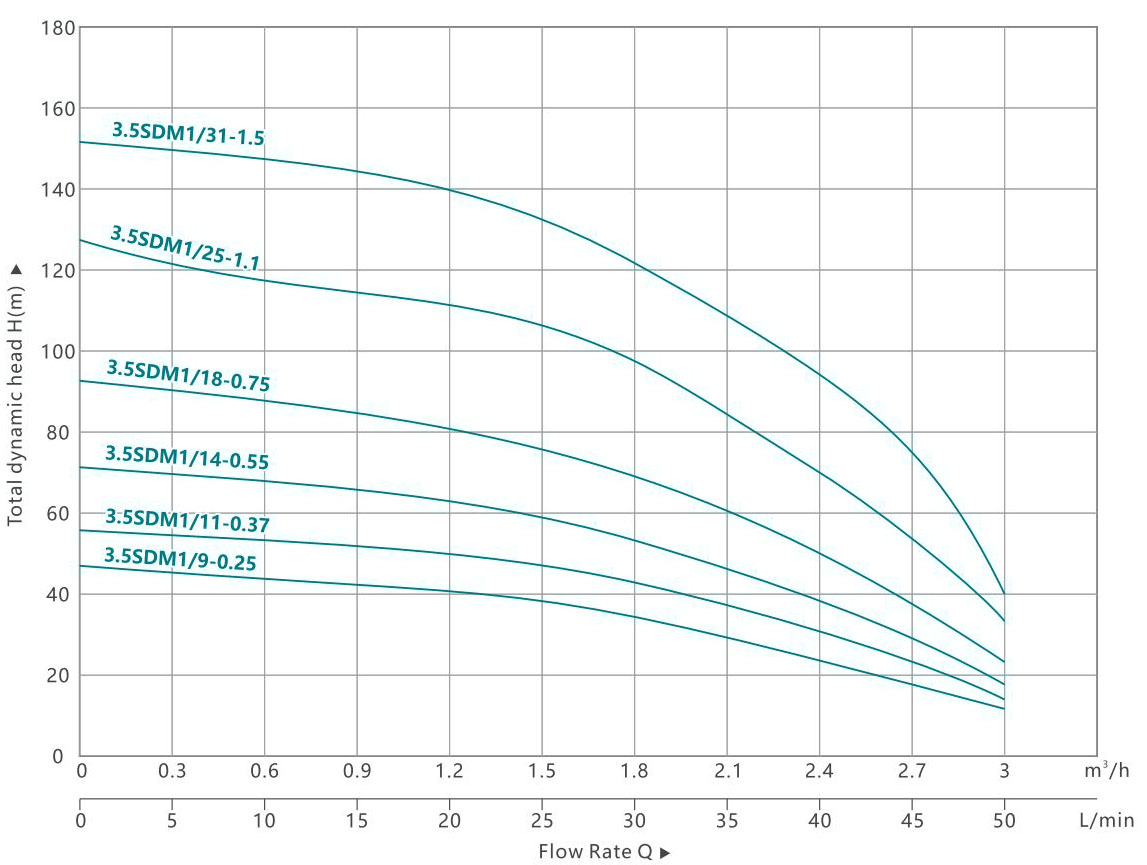

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	5	10	15	20	25	30	35	40	45	50
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3
3,5СДМ1/9-0,25	3,5СД1/9-0,25	0.25	0.33	Н(м)	46	44	42	41	41	38	36	30	25	19	12
3,5СДМ1/11-0,37	3,5СД1/11-0,37	0.37	0.5		56	53	51	51	50	46	43	37	31	23	14
3,5СДМ1/14-0,55	3,5СД1/14-0,55	0.55	0.75		71	68	65	64	63	59	55	47	39	29	18
3,5СДМ1/18-0,75	3,5СД1/18-0,75	0.75	1		92	87	84	83	81	76	71	60	50	38	23
3,5СДМ1/25-1,1	3,5СД1/25-1,1	1.1	1.5		128	121	116	115	113	105	99	84	70	53	33
3,5СДМ1/31-1,5	3,5СД1/31-1,5	1.5	2		158	150	144	143	140	130	122	104	87	65	40

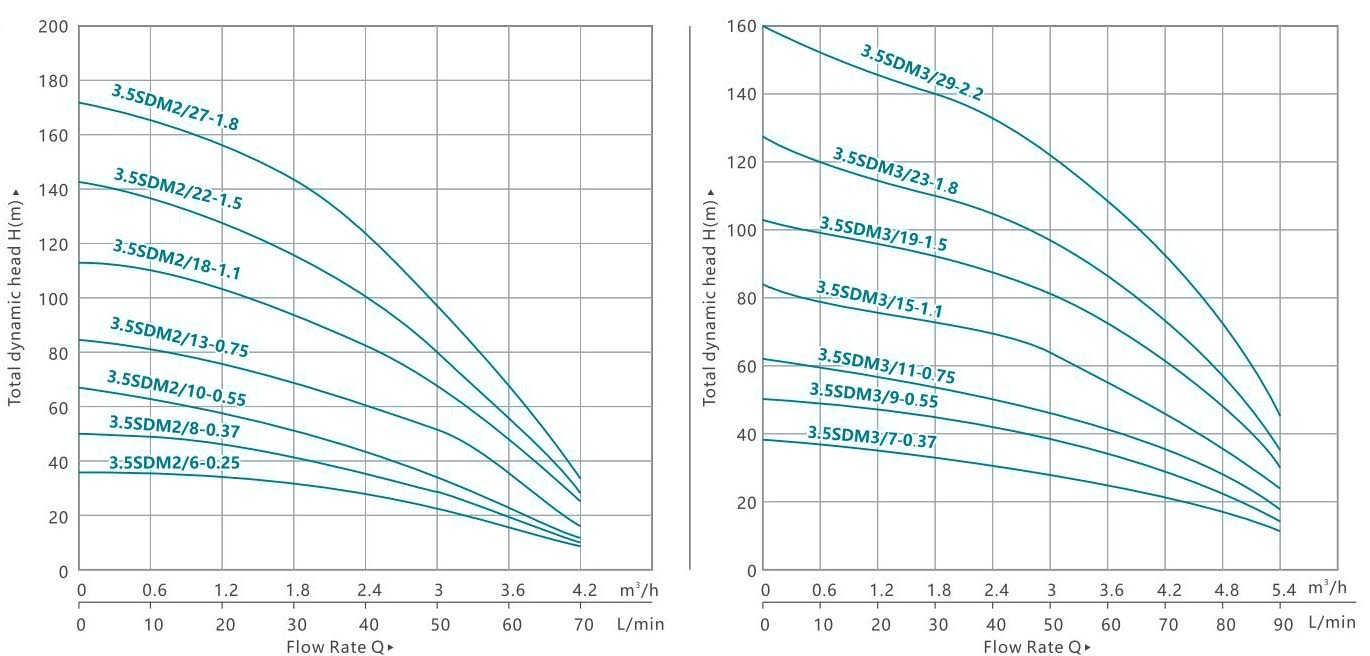

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	10	20	30	40	50	60	70
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.6	1.2	1.8	2.4	3	3.6	4.2
3,5СДМ2/6-0,25	3,5СД2/6-0,25	0.25	0.33	Н(м)	38	37	35	32	28	22	15	8
3,5СДМ2/8-0,37	3,5СД2/8-0,37	0.37	0.5		51	50	47	42	37	29	20	10
3,5СДМ2/10-0,55	3,5СД2/10-0,55	0.55	0.75		64	62	58	53	46	36	25	13
3,5СДМ2/13-0,75	3,5СД2/13-0,75	0.75	1		83	81	76	69	60	47	32	17
3,5СДМ2/18-1,1	3,5СД2/18-1,1	1.1	1.5		115	112	105	95	83	66	44	23
3,5СДМ2/22-1,5	3,5СД2/22-1,5	1.5	2		141	136	128	117	101	80	54	29
3,5СДМ2/27-1,8	3,5СД2/27-1,8	1.8	2.5		173	167	157	143	124	98	66	35

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	10	20	30	40	50	60	70	80	90
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
3,5СДМ3/7-0,37	3,5СД3/7-0,37	0.37	0.5	Н(м)	39	36	35	34	33	30	26	22	18	11
3,5СДМ3/9-0,55	3,5СД3/9-0,55	0.55	0.75		50	47	45	44	42	39	34	29	23	14
3,5СДМ3/11-0,75	3,5СД3/11-0,75	0.75	1		61	57	55	53	52	47	41	35	28	18
3,5СДМ3/15-1,1	3,5СД3/15-1,1	1.1	1.5		83	78	75	73	71	65	56	48	38	24
3,5СДМ3/19-1,5	3,5СД3/19-1,5	1.5	2		105	99	95	92	89	82	71	61	48	30
3,5СДМ3/23-1,8	3,5СД3/23-1,8	1.8	2.5		127	120	115	112	108	99	86	74	58	37
3,5СДМ3/29-2,2	3,5СД3/29-2,2	2.2	3		160	151	145	141	136	125	109	93	73	46

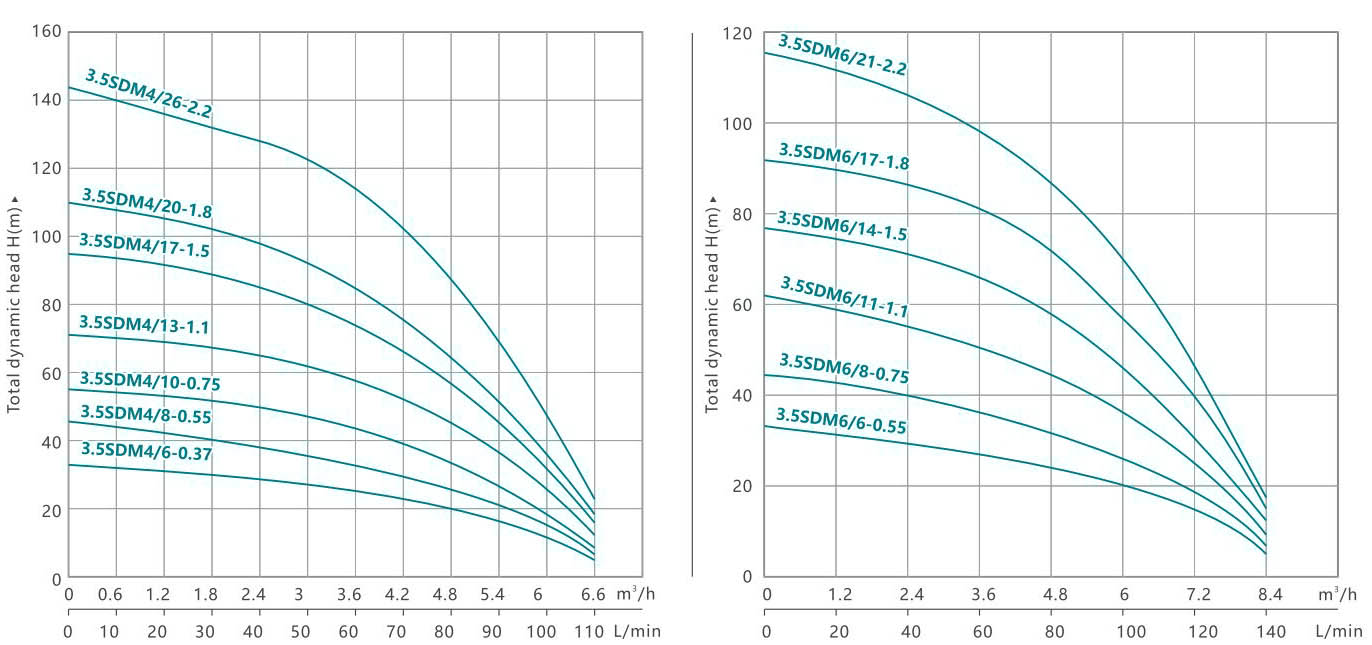

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	10	20	30	40	50	60	70	80	90	100	I10
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6	6.6
3,5СДМ4/6-0,37	3,5СД4/6-0,37	0.37	0.5	Н(м)	33	32	31	30	29	28	26	23	20	16	11	5
3,5СДМ4/8-0,55	3,5СД4/8-0,55	0.55	0.75		44	43	41	40	39	38	35	31	27	21	14	7
3,5СДМ4/10-0,75	3,5СД4/10-0,75	0.75	1		55	54	52	51	49	47	44	39	34	26	18	9
3,5СДМ4/13-1,1	3,5СД4/13-1,1	1.1	1.5		72	70	67	66	64	61	57	51	44	34	23	12
3,5СДМ4/17-1,5	3,5СД4/17-1,5	1.5	2		94	91	88	86	83	80	75	66	57	45	31	15
3,5СДМ4/20-1,8	3,5СД4/20-1,8	1.8	2.5		110	107	104	101	98	95	88	78	67	53	36	18
3,5СДМ4/26-2,2	3,5СД4/26-2,2	2.2	3		143	139	135	131	127	123	114	101	87	69	47	23

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	20	40	60	80	100	120	140
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин m³/час	0	1.2	2.4	3.6	4.8	6	7.2	8.4
3,5СДМ6/6-0,55	3,5СД6/6-0,55	0.55	0.5	Н(м)	33	31	30	28	25	20	14	5
3,5СДМ6/8-0,75	3,5СД6/8-0,75	0.75	0.75		44	42	40	38	34	27	19	6
3,5СДМ6/11-1,1	3,5СД6/11-1,1	1.1	1		61	57	55	52	46	37	26	9
3,5СДМ6/14-1,5	3,5СД6/14-1,5	1.5	1.25		77	73	70	66	59	47	33	11
3,5СДМ6/17-1,8	3,5СД6/17-1,8	1.8	2.5		94	88	85	81	71	57	40	14
3,5СДМ6/21-2,2	3,5СД6/21-2,2	2.2	3		116	109	105	100	88	70	49	17

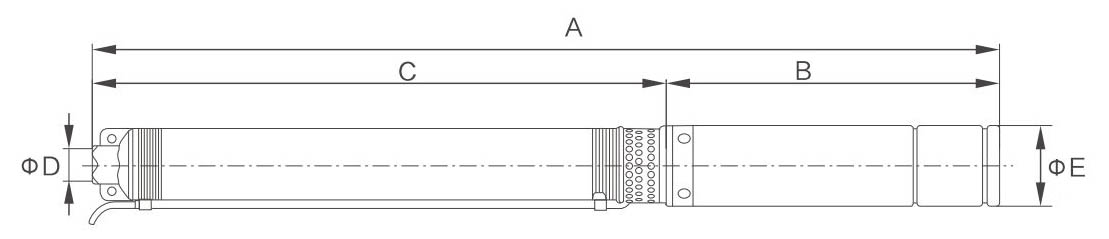

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
3,5СДМ1/9-0,25	687	322	365	11/4"	ф85
3,5СДМ1/11-0,37	744	332	412	11/4"	ф85
3,5СДМ1/14-0,55	860	342	518	11/4"	ф85
3,5СДМ1/18-0,75	1003	357	646	11/4"	ф85
3,5СДМ1/25-1,1	1237	392	845	11/4"	ф85
3,5СДМ1/31-1,5	1428	442	986	11/4"	ф85
3,5СДМ2/6-0,25	649	322	327	11/4"-11/2"	ф85
3,5СДМ2/8-0,37	715	332	383	11/4"-11/2"	ф85
3,5СДМ2/10-0,55	782	342	440	11/4"-11/2"	ф85
3,5СДМ2/13-0,75	911	357	554	11/4"-11/2"	ф85
3,5СДМ2/18-1,1	1116	392	724	11/4"-11/2"	ф85
3,5СДМ2/22-1,5	1280	442	838	11/4"-11/2"	ф85
3,5СДМ2/27-1,8	1500	492	1008	11/4"-11/2"	ф85
3,5СДМ3/7-0,37	736	332	404	11/4"-11/2"	ф85
3,5СДМ3/9-0,55	812	342	470	11/4"-11/2"	ф85
3,5СДМ3/11-0,75	927	357	570	11/4"-11/2"	ф85
3,5СДМ3/15-1,1	1128	392	736	11/4"-11/2"	ф85
3,5СДМ3/19-1,5	1309	442	867	11/4"-11/2"	ф85
3,5СДМ3/23-1,8	1525	492	1033	11/4"-11/2"	ф85
3,5СДМ3/29-2,2	1798	567	1231	11/4"-11/2"	ф85

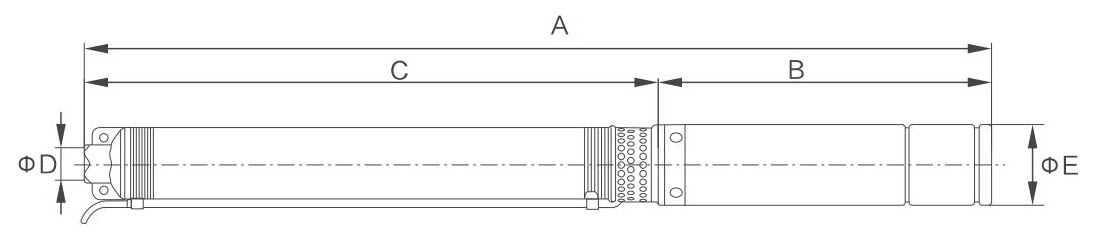

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
3,5СДМ4/6-0,37	673	332	341	11/4"-11/2"	ф85
3,5СДМ4/8-0,55	740	342	398	11/4"-11/2"	ф85
3,5СДМ4/10-0,75	813	357	456	11/4"-11/2"	ф85
3,5СДМ4/13-1,1	970	392	578	11/4"-11/2"	ф85
3,5СДМ4/17-1,5	1172	442	730	11/4"-11/2"	ф85
3,5СДМ4/20-1,8	1308	492	816	11/4"-11/2"	ф85
3,5СДМ4/26-2,2	1592	567	1025	11/4"-11/2"	ф85
3,5СДМ6/6-0,55	683	342	341	11/4"-11/2"	ф85
3,5СДМ6/8-0,75	755	357	398	11/4"-11/2"	ф85
3,5СДМ6/11-1,1	913	392	521	11/4"-11/2"	ф85
3,5СДМ6/14-1,5	1049	442	607	11/4"-11/2"	ф85
3,5СДМ6/17-1,8	1222	492	730	11/4"-11/2"	ф85
3,5СДМ6/21-2,2	1412	567	845	11/4"-11/2"	ф85

СД(М)/QJD
Взрывоопасный ВИЭВ

Числа	Имя
1	Зажимная пружина
2	Торцевая крышка
3	расширительная втулка
4	Несущий
5	Отношение
6	ротор двигателя
7	Отношение
8	Механическое уплотнение
9	статор электродвигателя
10	Электрический провод
11	Уплотнительное кольцо в форме буквы «О».
12	Топливная камера
13	Стиральная машина
14	Винт
15	Уплотнительное кольцо в форме буквы «О».
16	Винт
17	Болт с двойной головкой
18	Стиральная машина
19	Грецкие орехи
20	Крепёжное кольцо
21	Стиральная машина
22	Песчаная шапка
23	Экранирующая втулка кабеля
24	Винт
25	Крыло
26	Экран
27	присоска кронштейн
28	Кабельный зажим
29	Зажим.
30	Винт
31	Корпус насоса
32	Винт
33	муфта
34	Втулка
35	Здесь
36	Трубка
37	Средний
38	Колесо
39	Регулировочная шайба
40	Крышка диффузора
41	Диффузор
42	Трубка
43	Винт
44	Резиновый подшипник
45	Поддерживать
46	обратный клапан
47	Уплотнительное кольцо в форме буквы «О».
48	Экспорт

Трехфазный асинхронный подводный двигатель 380–415 В ~ 50 Гц

1. Выключатели питания

2. Автоматическое управление кассетами.

3. Трубопровод

4. Клапан

5. Прокладка

6. Статический уровень

7. Верхний полюс

8. Кабель

9. Ну

10. Уровень перемешивания

11. Средний стержень

12. Корпус насоса

13. Нижний полюс

14. Подводные электродвигатели.

220-240 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	220	0.37	Длина кабеля (м)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

380 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	380	0.37	Длина кабеля (м)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6 дюймов		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
