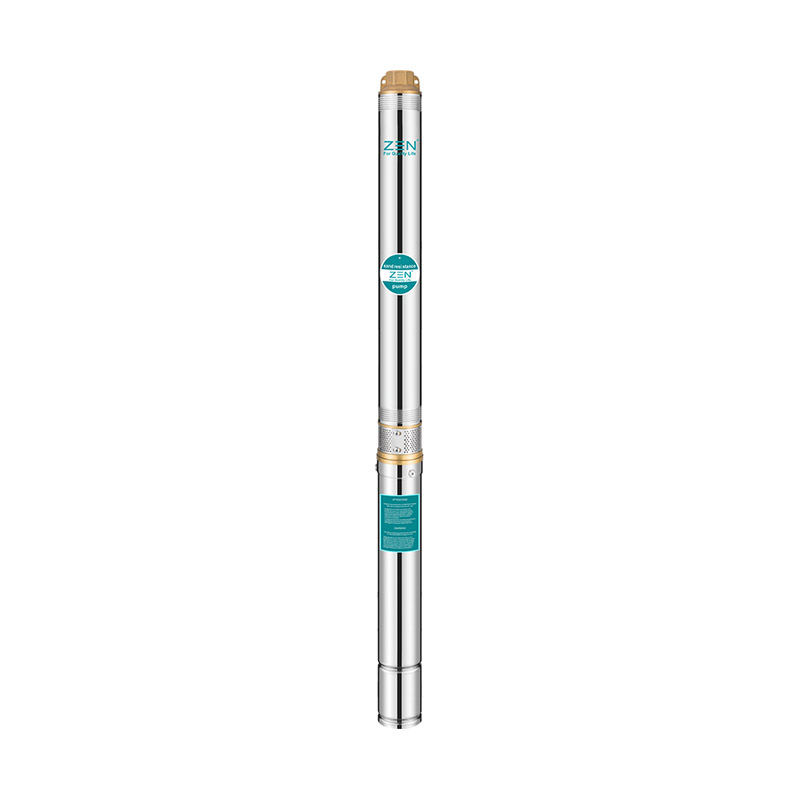

Глубоководный насос из нержавеющей стали 2SDM

Бренд ZΞN является ведущим производителем глубинных насосов из нержавеющей стали 2SDM в Китае.
Идентификатор2: Диаметр скважины: 55 мм (2 дюйма).
SD: подводные насосы серии SD.
* M: однофазный двигатель (трехфазный без M)
* 0,7: Вместимость (м³/ ч)
* 26: Сцена
* 0,18: Мощность двигателя (кВт)

Отправить запрос

Описание продукта

Глубоководный насос из нержавеющей стали 2SDM

Приложение

Для подачи воды из колодцев или резервуаров.

Его используют в бытовых, гражданских и промышленных целях.

Для использования в садах и орошения.

Условия эксплуатации

Максимальная температура жидкости до + 35°С.

Максимальное содержание песка: 0,25%.

Максимальная глубина погружения: 100 метров.

Минимальный диаметр скважины: 2 дюйма.

Электродвигатели и насосы

Электродвигатель с несколькими обмотками или полностью закрытым экраном.

Однофазный: 220–240 В/50 Гц

Оснащен блоком управления запуском или цифровым блоком автоматического управления.

Насос рассчитан на нагрузку на обсадную колонну

Стандарты размеров NEMA

Предоставление вариантов по запросу

Специальное механическое уплотнение

Другие напряжения или частоты 60 Гц

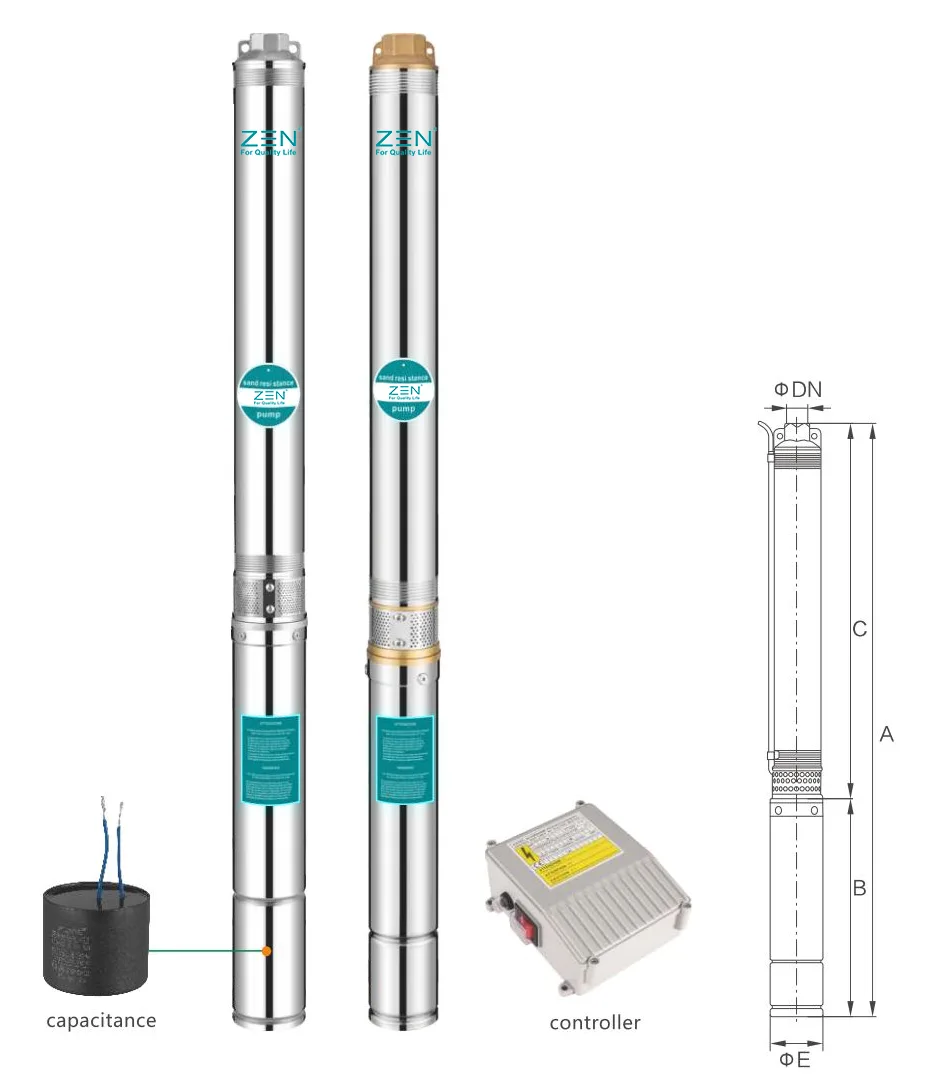

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
2СДМ0,7/26-0,18	1309	520	789	1/2"-3/4"	ф50
2СДМ0,7/32-0,25	1472	520	952	1/2"-3/4"	ф50
2СДМ0,7/38-0,37	1613	520	1093	1/2"-3/4"	ф50
2СДМ1/24-0,18	1294	520	774	1/2"-3/4"	ф50
2СДМ1/28-0,25	1389	520	869	1/2"-3/4"	ф50
2СДМ1/32-0,37	1485	520	965	1/2"-3/4"	ф50

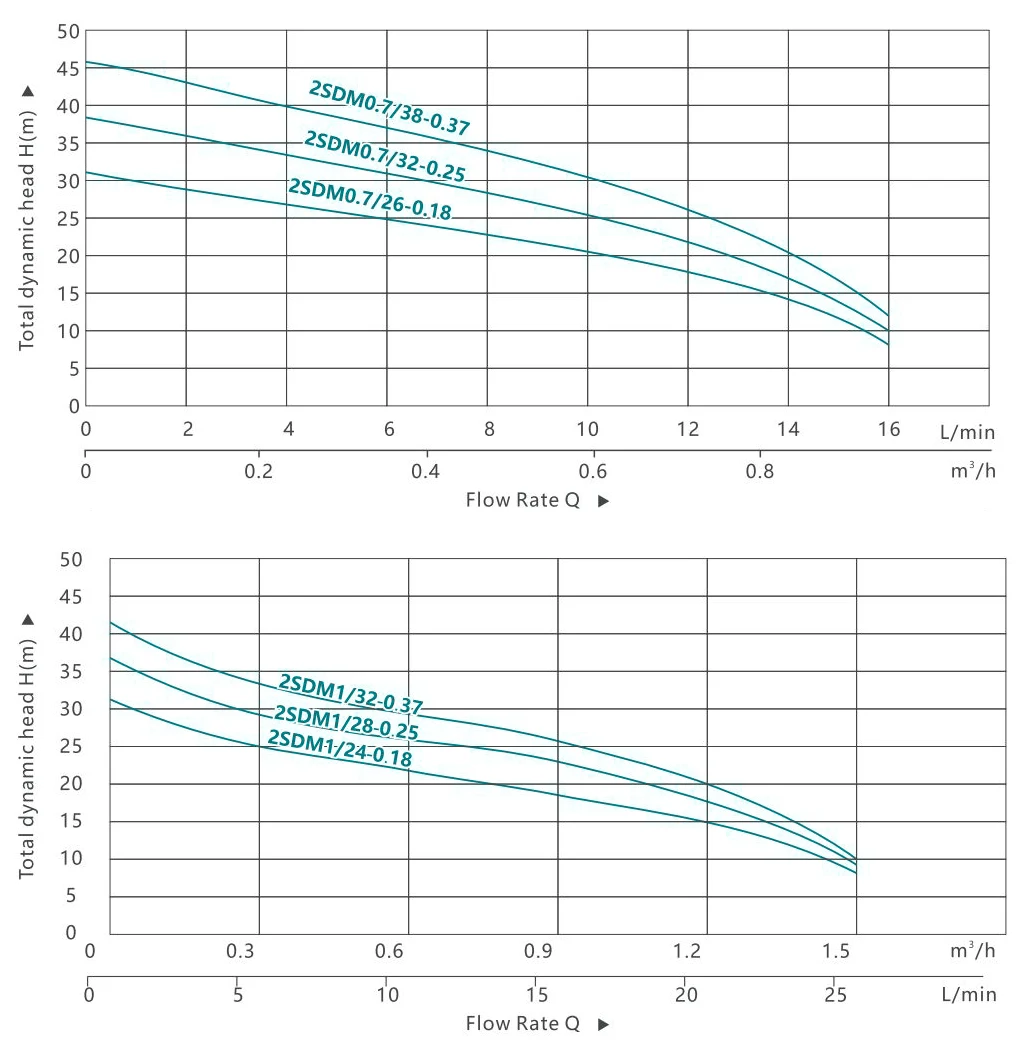

Кривая производительности

Данные о производительности 50 Гц

Модель	П2		Подача n = 2850 об/мин
1~220-240В	КВт	HP	Q л/мин m³/час	0	2	4	6	8	10	12	14	16
1~220-240В	КВт	HP	Q л/мин m³/час	0	0.12	0.24	0.36	0.48	0.60	0.72	0.84	0.96
2СДМ0,7/26-0,18	0.18	0.25	Н(м)	30	29	27	25	23	21	18	14	8
2СДМ0,7/32-0,25	0.25	0.33		38	36	34	31	29	26	22	17	10
2СДМ0,7/38-0,37	0.37	0.5		45	43	40	37	34	31	26	20	12

Модель	П2		Подача n = 2850 об/мин
1~220-240В	КВт	HP	Q л/мин m³/час	0	5	10	15	20	25
1~220-240В	КВт	HP	Q л/мин m³/час	0	0.3	0.6	0.9	1.2	1.5
2СДМ1/24-0,18	0.18	0.25	Н(м)	31	25	22	19	15	8
2СДМ1/28-0,25	0.25	0.33		36	29	26	23	17	9
2СДМ1/32-0,37	0.37	0.5		42	34	29	26	20	10

СД(М)/QJD
Взрывоопасный ВИЭВ

Числа	Имя
1	Зажимная пружина
2	Торцевая крышка
3	расширительная втулка
4	Несущий
5	Отношение
6	ротор двигателя
7	Отношение
8	Механическое уплотнение
9	статор электродвигателя
10	Электрический провод
11	Уплотнительное кольцо в форме буквы «О».
12	Топливная камера
13	Стиральная машина
14	Винт
15	Уплотнительное кольцо в форме буквы «О».
16	Винт
17	Болт с двойной головкой
18	Стиральная машина
19	Грецкие орехи
20	Крепёжное кольцо
21	Стиральная машина
22	Песчаная шапка
23	Экранирующая втулка кабеля
24	Винт
25	Крыло
26	Экран
27	присоска кронштейн
28	Кабельный зажим
29	Зажим.
30	Винт
31	Корпус насоса
32	Винт
33	муфта
34	Втулка
35	Здесь
36	Трубка
37	Средний
38	Колесо
39	Регулировочная шайба
40	Крышка диффузора
41	Диффузор
42	Трубка
43	Винт
44	Резиновый подшипник
45	Поддерживать
46	обратный клапан
47	Уплотнительное кольцо в форме буквы «О».
48	Экспорт

Трехфазный асинхронный подводный двигатель 380–415 В ~ 50 Гц

1. Выключатели питания

2. Автоматическое управление кассетами.

3. Трубопровод

4. Клапан

5. Прокладка

6. Статический уровень

7. Верхний полюс

8. Кабель

9. Ну

10. Уровень перемешивания

11. Средний стержень

12. Корпус насоса

13. Нижний полюс

14. Подводные электродвигатели.

220-240 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	220	0.37	Длина кабеля (м)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

380 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	380	0.37	Длина кабеля (м)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6 дюймов		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
