Совершенство бренда ZEN Machinery: 14-дюймовый чугунный глубинный насос подкреплен известным превосходством бренда ZΞN, который означает качество, надежность и удовлетворенность клиентов.

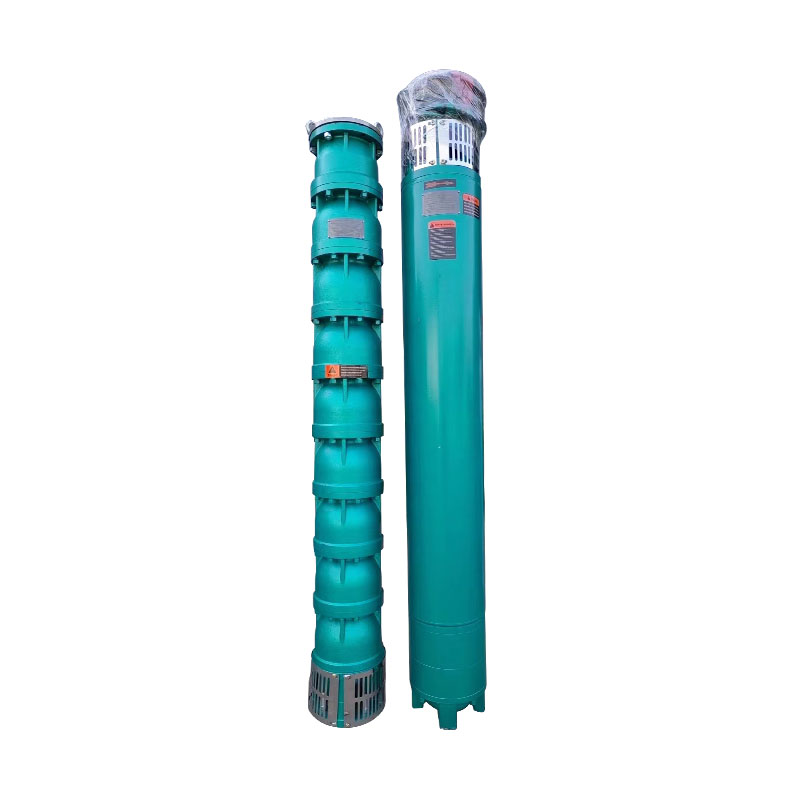

Чугунный глубинный насос представляет собой водозаборный агрегат, сочетающий в себе погружной двигатель и погружной насос.
Прямая интеграция в комплект, работа на глубокой воде. В основном используется для орошения сельскохозяйственных земель, водоснабжения и канализации городов, промышленных и горнодобывающих предприятий.
Может использоваться для получения подземной горячей воды с температурой ниже 100°C, обладающей термостойкостью, коррозионной стойкостью, устойчивостью к старению и другими характеристиками.
Расход: 2 - 1000 м3/час
Нагрузка: 10м - 1000м
Мощность двигателя: 0,55–600 кВт
Номинальное напряжение: 380 В/660 В
1. Подводный электрический насос состоит из пяти частей: водяного насоса, двигателя, водопровода, водонепроницаемого кабеля и переключателя управления. Насосы представляют собой многоступенчатые вертикальные центробежные трехцилиндровые насосы одностороннего всасывания.
2. В погружном электродвигателе используется водонаполненная мокрая конструкция типа YQS, полость которой заполнена чистой водой, в основном для охлаждения двигателя и смазки подшипников. В процессе эксплуатации, поскольку изменение температуры может вызвать изменение залива воды, в двигатель для калибровки устанавливаются регуляторы давления.
3. Чтобы предотвратить попадание песка в двигатель, верхний двигатель оснащен пескозащитным уплотнительным механизмом, состоящим из песочного пробойника и механического уплотнения, которое образует пескозащитную конструкцию, и весь двигатель хорошо герметизирован благодаря своей герметичной конструкции.
4. В верхней части двигателя имеются отверстия для впрыска воды и выпускные отверстия, а снизу — дренажные отверстия.
5. Упорные подшипники и упорные кольца установлены в нижней части двигателя и в основном воспринимают осевую силу электрического насоса.
6. В обмотке статора двигателя используется водонепроницаемая электромагнитная линия с хорошей изоляцией и водонепроницаемостью, в роторе используется конструкция «мышиной клетки».
7. Подводные насосы из нержавеющей стали используются в случае агрессивной воды.
| Число |
Модель Минимальный диаметр скважины (мм) QJ (расход (м3/ч) - давление потока (м)/уровень рабочего колеса |
Глубокий скважинный насос | Подводный электродвигатель | Скорость вращения | диаметр выпускной трубы |
Соответствие спецификациям кабеля |
Максимальный внешний диаметр насоса |
|||
| Высота | Масса | Власть | Высота | Масса | ||||||
| (мм) | (кг) | (кВт) | (мм) | (кг) | (об/мин) | (") |
|
(мм) | ||
| 1 | 350QJ250-25/1 | 573 | 73 | 30 | 1036 | 160.6 | 2900 | 6 | 3×25 | 330 |
| 2 | 350QJ250-50/2 | 851 | 125 | 63 | 1619 | 462 | 3×35 | |||
| 3 | 350QJ250-75/3 | 1389 | 180 | 90 | 1714 | 507 | 3×50 | |||
| 4 | 350QJ250-100/4 | 1667 | 235 | 125 | 1874 | 640 | 3×70 | |||
| 5 | 350QJ250-125/5 | 1945 | 290 | 160 | 2144 | 602 | 3х95 | |||

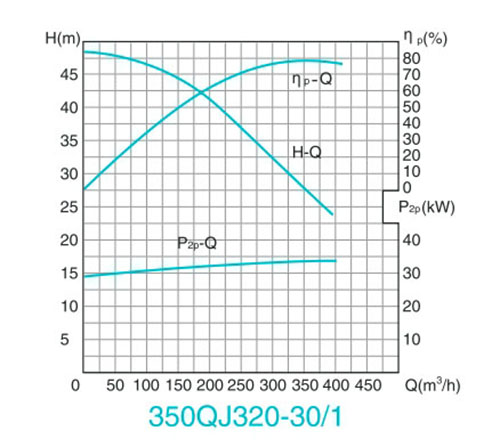

| 6 | 350QJ320-30/1 | 573 | 74 | 45 | 1036 | 170.6 | 8 | 3×25 | ||
| 7 | 350QJ320-60/2 | 851 | 151 | 90 | 1714 | 507 | 3×50 | |||
| 8 | 350QJ320-90/3 | 1389 | 228 | 140 | 1994 | 622 | 3×70 | |||
| 9 | 350QJ320-120/4 | 1667 | 305 | 160 | 2144 | 647 | 3х95 | |||
| 10 | 350QJ320-20/1 | 573 | 74 | 30 | 1036 | 160.6 | 3×16 | |||
| 11 | 350QJ320-40/2 | 851 | 151 | 63 | 1619 | 462 | 3×35 | |||
