Погружной насос 3,5/4QGD для глубоких скважин

ИДЕНТИФИКАЦИОННЫЙ КОДМы понимаем, что различные области применения могут иметь уникальные потребности, поэтому мы также предлагаем индивидуальные варианты насосов. Будь то конкретный размер, производительность или другие индивидуальные характеристики, бренд ZEN может адаптировать наш погружной насос 3,5/4QGD для глубоких скважин в точном соответствии с вашими спецификациями.
* 3,5QG
* 3,5: Диаметр колодца: 88 мм (3,5 дюйма).
QG:Название насоса
D: Один двигатель (трехфазный — D)
* 1: Производительность (м³/ч)
* 50: Голова (м)
* 0,37: Мощность двигателя (кВт)

Отправить запрос

Описание продукта

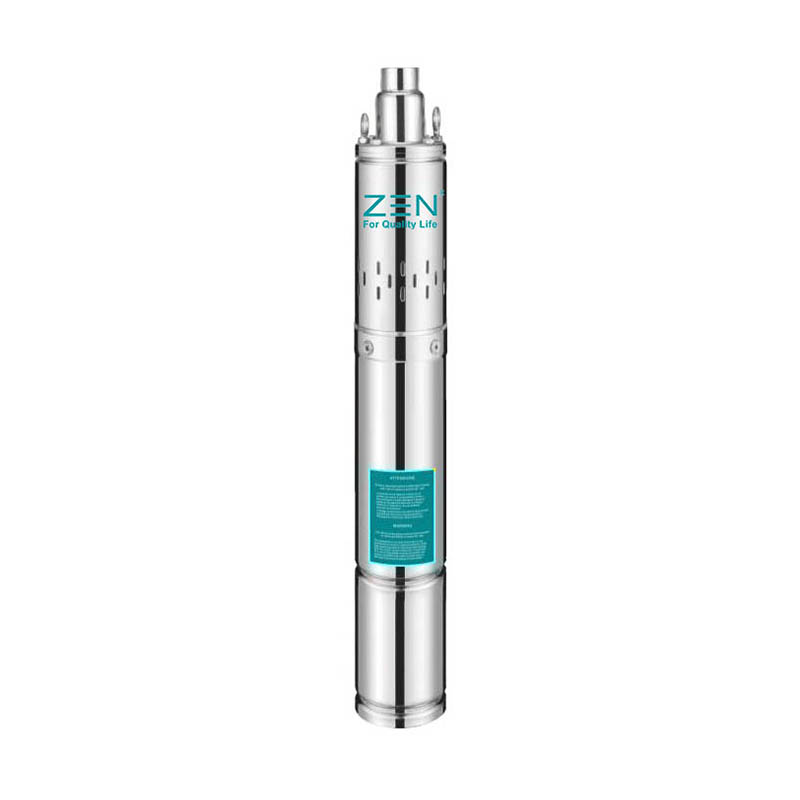

Погружной насос 3,5/4QGD для глубоких скважин

Приложение

1. Для подачи воды из колодцев или резервуаров.

2. Для бытового, гражданского и промышленного использования.

3. Для использования в саду и орошения.

Условия эксплуатации

1. Максимальная температура жидкости до +35°С.

2 Максимальное содержание песка: 0,25%.

3 Максимальная глубина погружения: 100м.

4.Минимальный диаметр скважины: 3,5 дюйма.

Электродвигатели и насосы

Электродвигатель с несколькими обмотками или полностью закрытым экраном.

Три фазы: 380–415 В/50 Гц.

Однофазный: 220–240 В/50 Гц

Оснащен блоком управления запуском или цифровым блоком автоматического управления.

Насос рассчитан на нагрузку на обсадную колонну

Стандарты размеров NEMA

Предоставление вариантов по запросу

Специальное механическое уплотнение

Другие напряжения или частоты 60 Гц

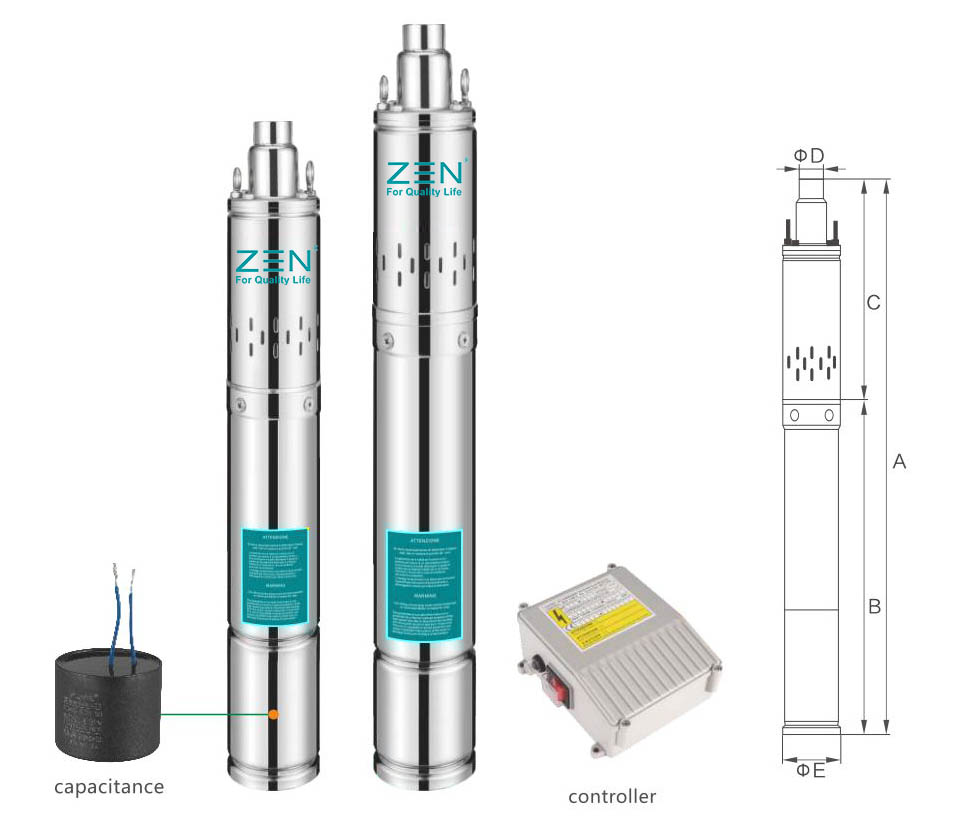

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
3.5QGD1-50-0,37	580	382	198	1"	ф85
3,5QGD1-60-0,5	606	392	214	1"	ф85
3.5QGD1.8-50-0.75	621	407	214	1"	ф85
4QGD1.2-50-0,37	583	343	240	1"	f95
4QGD1.2-60-0,55	647	363	284	1"	f95
4QGD1.2-100-0,75	667	383	284	1"	f95
4QGD1.5-120-1.1	737	453	284	1"	f95
4QGD1.8-50-0.55	609	363	246	1"	f95
4QGD1.8-80-0.75	667	383	284	1"	f95

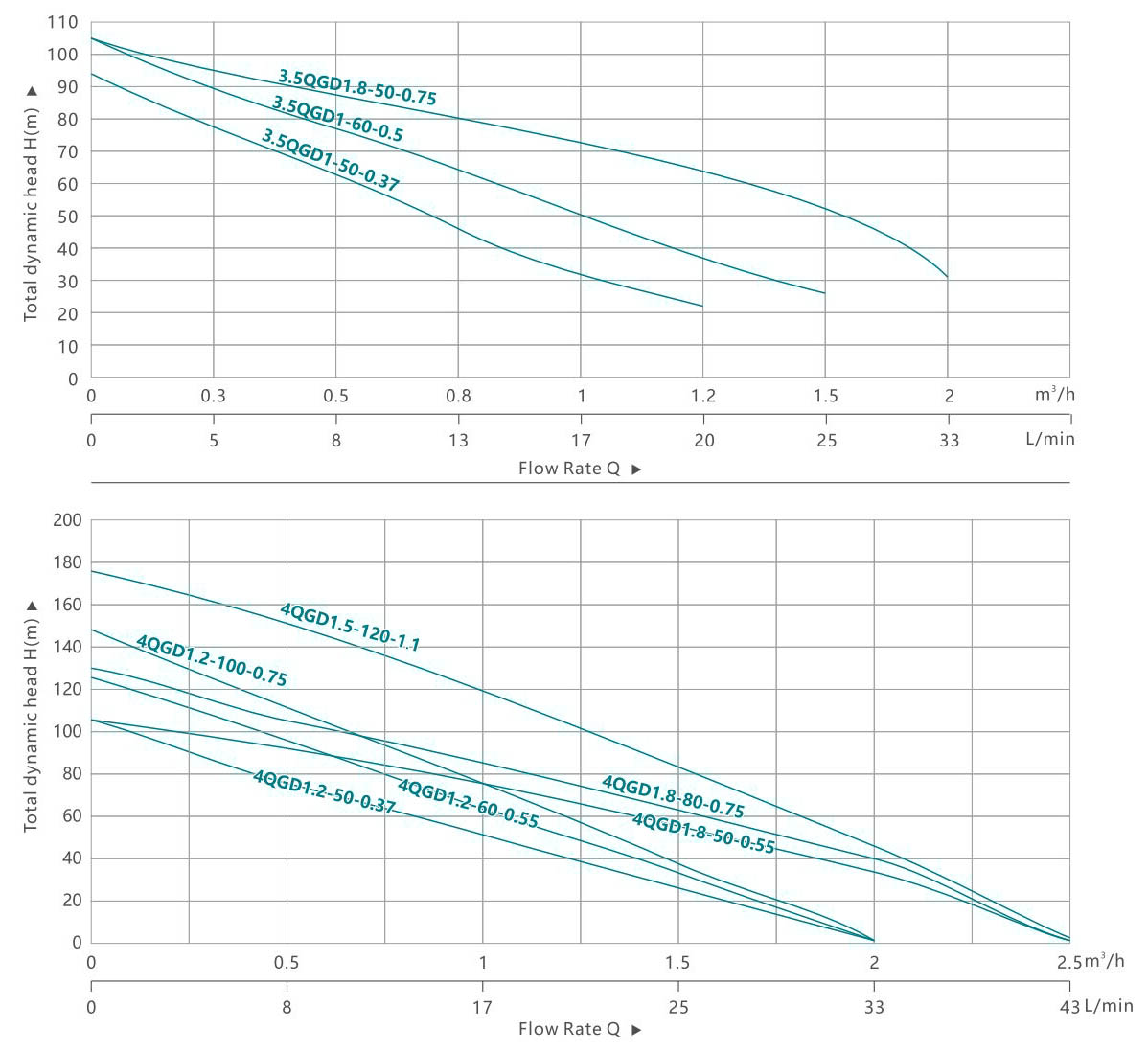

Кривая производительности

Данные о производительности 50 Гц

Модель	П2		Q л/мин м³/ч	0	5	8	13	17	20	25	33
1~220 В/240 В	КВт	HP
				0	0.3	0.5	0.8	1	1.2	1.5	2
3.5QGD1-50-0,37	0.37	0.5	Н(м)	93	74	64	46	33	22	1
3,5QGD1-60-0,5	0.5	0.75		105	86	77	62	51	45	28	1
3.5QGD1.8-50-0.75	0.75	1.0		105	95	88	78	73	62	57	32

одеваться	П2		Q л/мин м³/ч	0	8	17	25	33	43
1~220 В/240 В	КВт	HP
				0	0.5	1	1.5	2	2.5
4QGD1.2-50-0,37	0.37	0.5	Н(м)	105	77	52	27	1
4QGD1.2-60-0,55	0.55	0.75		125	96	62	33	1
4QGD1.2-100-0,75	0.75	1.0		148	112	76	39	1
4QGD1.5-120-1.1	1.1	1.5		177	150	120	83	45	2
4QGD1.8-50-0.55	0.55	0.75		105	90	75	58	34	1
4QGD1.8-80-0.75	0.75	1.0		130	106	85	62	40	1

2/3/3,5/4QGD
Взрывоопасный ВИЭВ

Числа	Имя
1	Зажимная пружина
2	Торцевая крышка
3	расширительная втулка
4	Емкость
5	Несущий
6	Отношение
7	ротор двигателя
8	Механическое уплотнение
9	статор электродвигателя
10	Электрический провод
11	Винт
12	Стиральная машина
13	Уплотнительное кольцо в форме буквы «О».
14	Топливная камера
15	Уплотнительное кольцо в форме буквы «О».
16	Винт
17	Болт с двойной головкой
18	Стиральная машина
19	Орехи
20	Крепёжное кольцо
21	Стиральная машина
22	Песчаная шапка
23	Экранирующая втулка кабеля
24	Винт
25	Крыло
26	Корпус насоса
27	Карданное сцепление
28	Винт
29	Крышка
30	Резиновый статор
31	Кольцо
32	Выходная комната
33	защелка

Трехфазный асинхронный подводный двигатель 380–415 В ~ 50 Гц

1. Выключатели питания

2. Автоматическое управление кассетами.

3. Трубопровод

4. Клапан

5. Прокладка

6. Статический уровень

7. Верхний полюс

8. Кабель

9. Ну

10. Уровень перемешивания

11. Средний стержень

12. Корпус насоса

13. Нижний полюс

14. Подводные электродвигатели.

220-240 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	220	0.37	Длина кабеля (м)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

380 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	380	0.37	Длина кабеля (м)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6 дюймов		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
