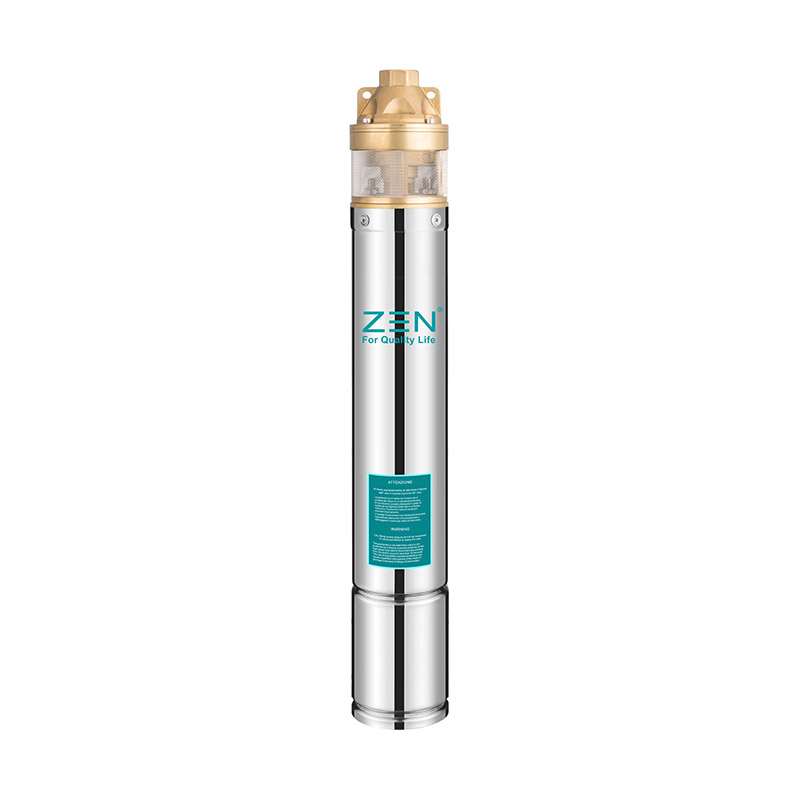

4-дюймовый погружной насос для глубоких скважин ZEN SKM обеспечивает исключительную производительность и надежность, что делает его идеальным выбором для различных применений.
Идентификатор* 4СК
*4: Диаметр скважины: 96 мм (4 дюйма).
* SK: название насоса
* M: однофазный двигатель (трехфазный без M)
* 100: Код мощности
1. Для подачи воды из колодцев или резервуаров.
2. Для бытового, гражданского и промышленного использования.
3. Для использования в саду и орошения.
1. Максимальная температура жидкости может достигать +35°С.
2. Максимальное содержание песка: 0,25%.
3. Максимальная глубина погружения: 100м.
4. Минимальный диаметр колодца: 4 дюйма.
1. Электродвигатель с несколькими обмотками или полностью закрытым экраном.
2. Трехфазный: 380–415 В/50 Гц.
3. Однофазный: 220–240 В/50 Гц.
4. Оборудован блоком управления запуском или цифровым автоматическим блоком управления.
5. Насосы спроектированы с учетом натяжения корпуса.
6. Стандарты размеров NEMA
1. Специальное механическое уплотнение.
2. Другие напряжения или частоты 60 Гц.

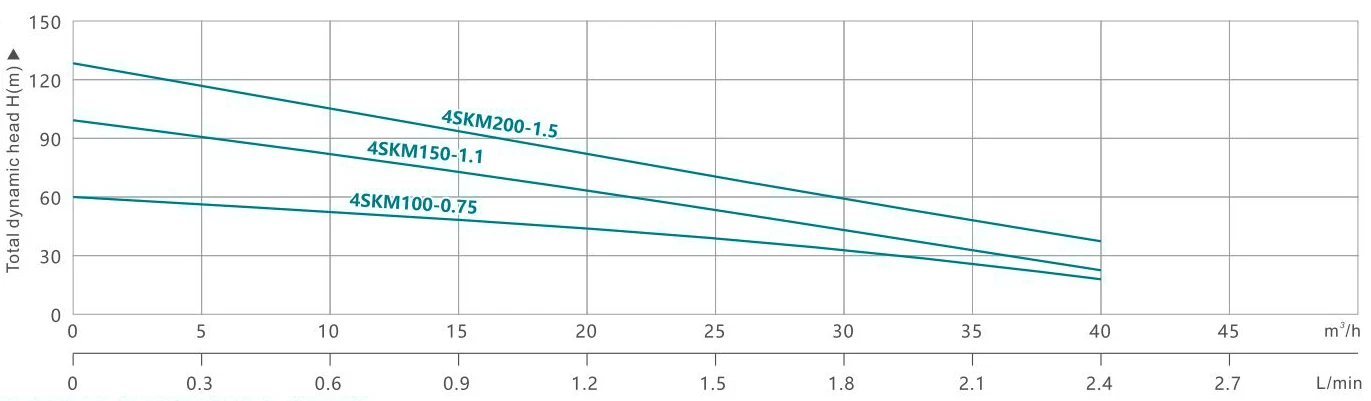

| Модель | П2 | Подача n = 2850 об/мин | |||||||||||||
| 1~220 В/240 В | 3~380 В/415 В | КВт | HP |
Q л/мин м³/ч |
0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | A |
| 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | ||||||

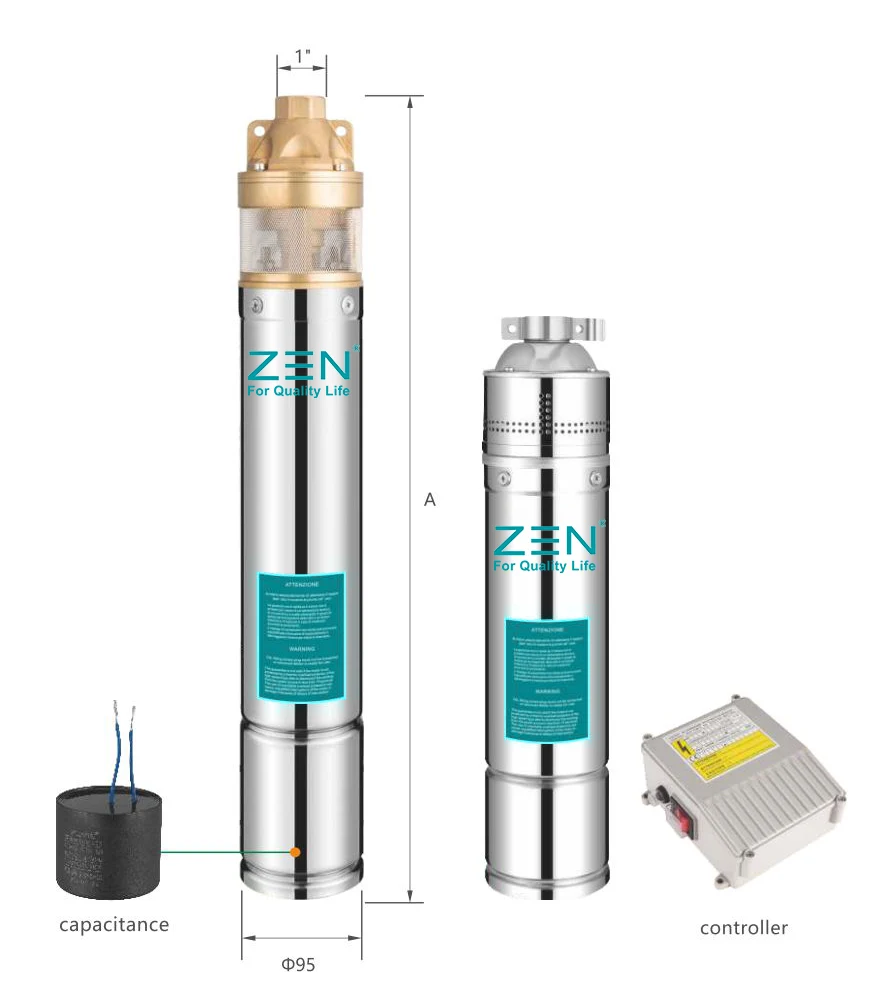

| 4СКМ100-0,75 | 4СК100-0,75 | 0.75 | 1.0 | Н(м) | 61 | 57 | 54 | 45 | 40 | 36 | 32 | 25 | 20 | 3 | 457 |
| 4СКМ150-1.1 | 4СК150-1.1 | 1.1 | 1.5 | 100 | 90 | 83 | 68 | 62 | 54 | 43 | 38 | 22 | 5 | 547 | |
| 4СКМ200-1,5 | 4СК200-1,5 | 1.5 | 2.0 | 130 | 110 | 100 | 85 | 75 | 70 | 64 | 60 | 40 | 8 | 587 | |
| Числа | Имя |
| 430 1 | ротор двигателя |
| 430 2 | присоска кронштейн |
| 430 3 | Механическое уплотнение |
| 430 4 | Осевое кольцо |
| 430 5 | Фильтровать сеть |
| 430 6 | Колесо |
| 430 7 | Ключ. |
| 430 8 | Корпус насоса |
| 430 9 | Крышка насоса |
| 430 10 | Подушка |
| 430 11 | Вытяжная камера |
| 430 12 | Пружинная шайба |
| 430 13 | Винт |
| 430 14 | Уплотнительное кольцо в форме буквы «О». |
| 430 15 | Клапан |
| 430 16 | Оболочка кабеля |
| 430 17 | Винт |
| 430 18 | Строка контроллера |
| 430 19 | Крыло |
| 440 1 | Зажимная пружина |
| 440 2 | Торцевая крышка |
| 440 3 | Резиновая чашка |
| 440 4 | Несущий |
| 440 5 | упорный подшипник |
| 440 6 | радиальный шарикоподшипник |
| 440 7 | радиальный шарикоподшипник |
| 440 8 | Механическое уплотнение |
| 440 9 | статор электродвигателя |
| 440 10 | Электрический провод |
| 440 11 | Винт |
| 440 12 | Цепь |
| 440 13 | Уплотнительное кольцо в форме буквы «О». |
| 440 14 | Топливная камера |
| 440 15 | Уплотнительное кольцо в форме буквы «О». |
| 440 16 | Служить |
| 440 17 | Болт с двойной головкой |
| 440 18 | Стиральная машина |
| 440 19 | Грецкие орехи |
| 440 20 | Статическое кольцо |
| 440 21 | Подушка |
| 440 22 | Песчаная шапка |
| 440 23 | Втулка кабельной стойки |
| 440 24 | Служить |
1. Выключатели питания
2. Автоматическое управление кассетами.
3. Трубопровод
4. Клапан
5. Прокладка
6. Статический уровень
7. Верхний полюс
8. Кабель
9. Ну
10. Уровень перемешивания
11. Средний стержень
12. Корпус насоса
13. Нижний полюс
14. Подводные электродвигатели.
| размер | Напряжение (В) | Мощность (кВт) | Сечение кабеля (мм²) | 0,7 мм² | 1 мм² | 1,5 мм² | 2 мм² | 2,5 мм² | 3 мм² | 4 мм² | 6 мм² | 10 мм² | 16 мм² | 25 мм² | 35 мм² | 50 мм² |
| 4" | 220 | 0.37 | Длина кабеля (м) | 50 | 80 | 100 | ||||||||||
| 0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
| 0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
| 0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
| 1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
| 1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
| 1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
| 2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
| 3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
| 3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
| 4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
| размер | Напряжение (В) | Мощность (кВт) | Сечение кабеля (мм²) | 0,7 мм² | 1 мм² | 1,5 мм² | 2 мм² | 2,5 мм² | 3 мм² | 4 мм² | 6 мм² | 10 мм² | 16 мм² | 25 мм² | 35 мм² | 50 мм² |
| 4" | 380 | 0.37 | Длина кабеля (м) | 200 | 315 | |||||||||||
| 0.55 | 100 | 210 | 320 | |||||||||||||
| 0.75 | 80 | 165 | 280 | |||||||||||||
| 1.1 | 120 | 180 | 250 | 308 | ||||||||||||
| 1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
| 2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
| 6 дюймов | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
| 4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
| 5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
| 7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
| 9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
| 11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
| 13 | 78 | 129 | 205 | 314 | ||||||||||||
| 15 | 69 | 114 | 180 | 277 | ||||||||||||
| 18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
| 22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
| 25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
| 30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
| 37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
| 45.0 | 45 | 71 | 108 | 147 | 203 |
