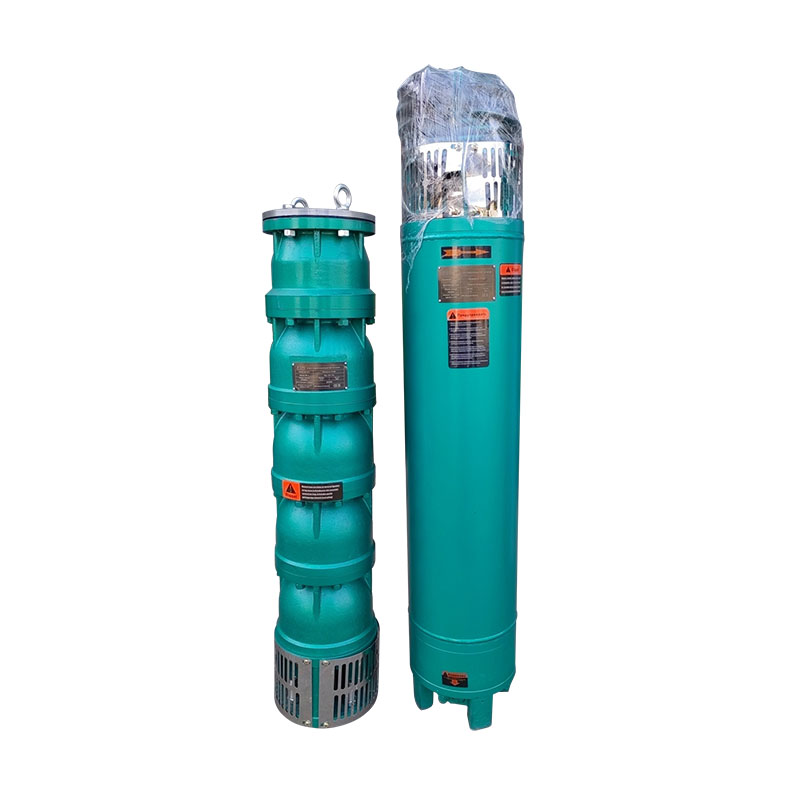

7-дюймовый чугунный насос для глубоких скважин

Чугунный насос для глубоких скважин марки ZEN диаметром 7 дюймов предназначен для добычи воды из глубоких скважин и отличается прочной конструкцией и высокой производительностью.
Чугунный глубинный насос представляет собой водозаборный агрегат, сочетающий в себе погружной двигатель и погружной насос.
Прямая интеграция в комплект, работа на глубокой воде. В основном используется для орошения сельскохозяйственных земель, водоснабжения и канализации городов, промышленных и горнодобывающих предприятий.
Может использоваться для получения подземной горячей воды с температурой ниже 100°C, обладающей термостойкостью, коррозионной стойкостью, устойчивостью к старению и другими характеристиками.

Отправить запрос

Описание продукта

7-дюймовый чугунный насос для глубоких скважин

Функции:

Расход: 2 - 1000 м³/час

Нагрузка: 10м - 1000м

Мощность двигателя: 0,55–600 кВт

Номинальное напряжение: 380 В/660 В

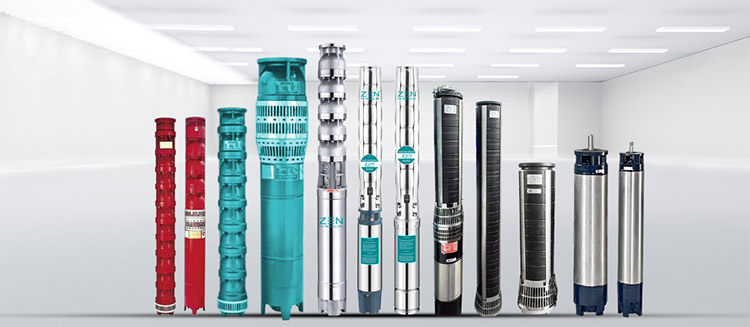

Deep Well Pump

основная цель

Описание структуры

1. Подводный электрический насос состоит из пяти частей: водяного насоса, двигателя, водопровода, водонепроницаемого кабеля и переключателя управления. Насосы представляют собой многоступенчатые вертикальные центробежные трехцилиндровые насосы одностороннего всасывания.

2. В погружном двигателе используется водонаполненная мокрая конструкция типа YQS, полость которой заполнена чистой водой, в основном для охлаждения двигателя и смазки подшипников. В процессе эксплуатации, поскольку изменение температуры может вызвать изменение залива воды, в двигатель для калибровки устанавливаются регуляторы давления.

3. Чтобы предотвратить попадание песка в двигатель, верхний двигатель оснащен пескозащитным уплотнительным механизмом, состоящим из песочного пробойника и механического уплотнения, которое образует пескозащитную конструкцию, и весь двигатель хорошо герметизирован благодаря своей герметичной конструкции.

4. В верхней части двигателя имеются отверстия для впрыска воды и выпускные отверстия, а снизу — дренажные отверстия.

5. Упорные подшипники и упорные кольца установлены в нижней части двигателя и в основном воспринимают осевую силу электрического насоса.

6. В обмотке статора двигателя используется водонепроницаемая электромагнитная линия с хорошей изоляцией и водонепроницаемостью, в роторе используется конструкция «мышиной клетки».

7. Подводные насосы из нержавеющей стали используются в случае агрессивной воды.

Электрический проект

Конструкция насоса

Схема установки

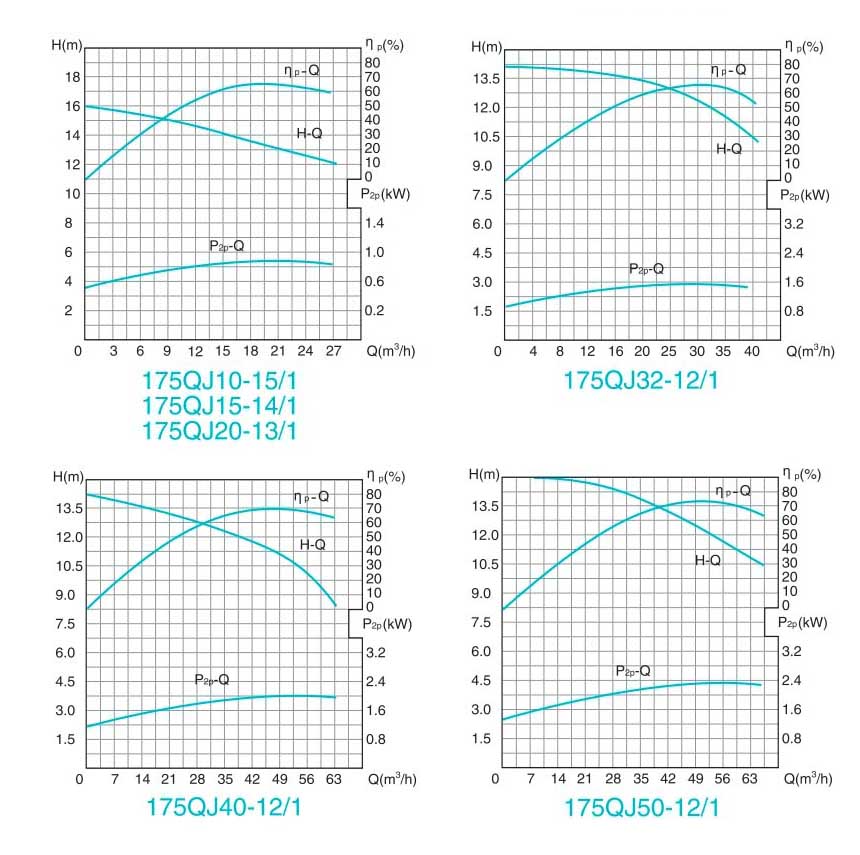

Кривая производительности

Тип Объяснение

Число	Модель Минимальный диаметр скважины (мм) QJ (расход (м3/ч) - давление потока (м)/уровень рабочего колеса	Глубокий скважинный насос		Подводный электродвигатель			Скорость вращения	диаметр выпускной трубы	Соответствие спецификациям кабеля	Максимальный внешний диаметр насоса
Число		Высота	Масса	Власть	Высота	Масса	Скорость вращения	диаметр выпускной трубы	Соответствие спецификациям кабеля	Максимальный внешний диаметр насоса
		(мм)	(кг)	(кВт)	(мм)	(кг)	(об/мин)	(")		(мм)
1	175QJ10-15/1	220	13	3	710	52	2580	2	3×2,5	168
2	175QJ10-30/2	340	21	3	710	52			3×2,5
3	175QJ10-45/3	460	29	3	710	52			3×2,5
4	175QJ10-60/4	580	37	4	715	53			3×2,5
5	175QJ10-75/5	835	55	5.5	735	56			3×2,5
6	175QJ10-90/6	955	63	5.5	735	56			3×2,5
7	175QJ10-105/7	1075	71	7.5	755	59			3×4	168
8	175QJ10-120/8	1195	79	7.5	755	59			3×4
9	175QJ10-135/9	1315	87	9.2	815	70			3×4
10	175QJ10-150/10	1435	95	9.2	815	70			3×4
11	175QJ10-165/11	1555	104	11	835	73			3×6
12	175QJ10-180/12	1675	112	13	865	76			3×10
13	175QJ10-195/13	1795	120	13	865	76			3×10
14	175QJ10-210/14	1915	128	15	905	81			3×10
15	175QJ10-225/15	2035	136	15	905	81			3×10
16	175QJ10-240/16	2155	144	18.5	960	93			3×16
17	175QJ10-255/17	2275	152	18.5	960	93			3×16
18	175QJ10-270/18	2395	160	18.5	960	93			3×16
19	175QJ10-285/19	2515	168	22	965	93.5			3х25
20	175QJ10-300/20	2635	177	22	965	93.5			3х25
21	175QJ15-14	220	16	3	710	52			3×2,5
22	175QJ15-28/2	340	23	3	710	52			3×2,5
23	175QJ15-42/3	460	31	4	715	53			3×2,5
24	175QJ15-56/4	580	39	5.5	735	56			3×2,5
25	175QJ15-70/5	835	58	7.5	755	59			3×4
26	175QJ15-84/6	955	66	7.5	755	59			3×4
27	175QJ15-98/7	1075	73	9.2	815	70			3×4
28	175QJ15-112/8	1195	80	11	835	73			3×4
29	175QJ15-126/9	1315	88	11	835	73			3×6
30	175QJ15-140/10	1435	95	13	865	76			3×6
31	175QJ15-154/11	1555	103	15	905	81			3×10
32	175QJ15-168/12	1675	111	15	905	81			3×10
33	175QJ15-182/13	1795	118	18.5	960	93			3×10
34	175QJ15-196/14	1915	126	18.5	960	93			3×16
35	175QJ15-210/15	2035	133	18.5	960	93			3×16
36	175QJ15-224/16	2155	141	22	965	93.5			3×16
37	175QJ15-238/17	2275	148	22	965	93.5			3×16
38	175QJ15-252/18	2395	156	22	965	93.5			3х25
39	175QJ15-266/19	2515	164	25	985	95			3х25
40	175QJ20-26/2	340	25	3	710	52			3×2,5
41	175QJ20-39/3	460	32	4	715	53			3×4
42	175QJ20-52/4	580	39	5.5	735	56			3×4
43	175QJ20-65/5	700	46	7.5	755	59	2850	2	3×4	168
44	175QJ20-78/6	955	59	7.5	755	59			3×6
45	175QJ20-91/7	1075	77	9.2	815	70			3×6
46	175QJ20-104/8	1195	95	11	835	73			3×6
47	175QJ20-117/9	1315	112	13	865	76			3×6
48	175QJ20-130/10	1435	130	13	865	76			3×6
49	175QJ20-143/11	1555	148	15	905	81			3×10
50	175QJ20-156/12	1675	166	15	905	81			3×10
51	175QJ20-169/13	1795	184	18.5	960	93			3×10
52	175QJ20-182/14	1915	201	18.5	960	93			3×10
53	175QJ20-195/15	2035	219	22	965	93.5			3×16
54	175QJ20-208/16	2155	236	22	965	93.5			3×16
55	175QJ20-221/17	2275	254	22	965	93.5			3×16
56	175QJ20-234/18	2395	270	25	985	95			3х25
57	175QJ20-247/19	2515	286	25	985	95			3х25
58	175QJ32-24/2	340	23	4	715	53		2.5	3×4
59	175QJ32-36/3	460	27	5.5	735	56			3×4
60	175QJ32-48/4	580	31	7.5	755	59			3×4
61	175QJ32-60/5	700	35	9.2	815	70			3×6
62	175QJ32-72/6	955	39	11	835	73			3×6
63	175QJ32-84/7	1075	43	13	865	76			3×6
64	175QJ32-96/8	1195	79	15	905	81			3×6
65	175QJ32-108/9	1315	83	18.5	960	93			3×6
66	175QJ32-120/10	1435	87	18.5	960	93			3×10
67	175QJ32-132/11	1555	91	22	965	93.5			3×10
68	175QJ32-144/12	1675	95	22	965	93.5			3×10
69	175QJ32-156/13	1795	99	25	985	95			3×16
70	175QJ32-168/14	1915	103	25	985	95			3×16
71	175QJ40-24/2	340	17	5.5	735	56			3×4
72	175QJ40-36/3	460	26	7.5	755	59			3×4
73	1750.140-48/4	580	35	9.2	815	70			3×6
74	175QJ40-60/5	700	44	11	835	73			3×6
75	175QJ40-72/6	955	59	13	865	76			3×6
76	175QJ40-84/7	1075	72	15	905	81			3×6
77	175QJ40-96/8	1195	81	18.5	960	93			3×6
78	175QJ40-108/9	1315	90	22	965	93.5			3×10
79	175QJ40-120/10	1435	101	22	985	95	2850	2.5	3×10	168
80	175QJ40-132/11	1555	110	25	985	95		2.5	3×10
81	175QJ50-24/2	340	19	5.5	735	56		3	3×4
82	175QJ50-36/3	460	27	9.2	815	70			3×4
83	175QJ50-48/4	580	36	11	835	73			3×6
84	175QJ50-60/5	700	45	13	865	76			3×6
85	175QJ50-72/6	955	61	15	905	81			3×6
86	175QJ50-84/7	1075	70	18.5	960	93			3×6
87	175QJ50-96/8	1195	79	22	965	93.5			3×10
88	175QJ50-108/9	1315	89	25	985	95			3×10
