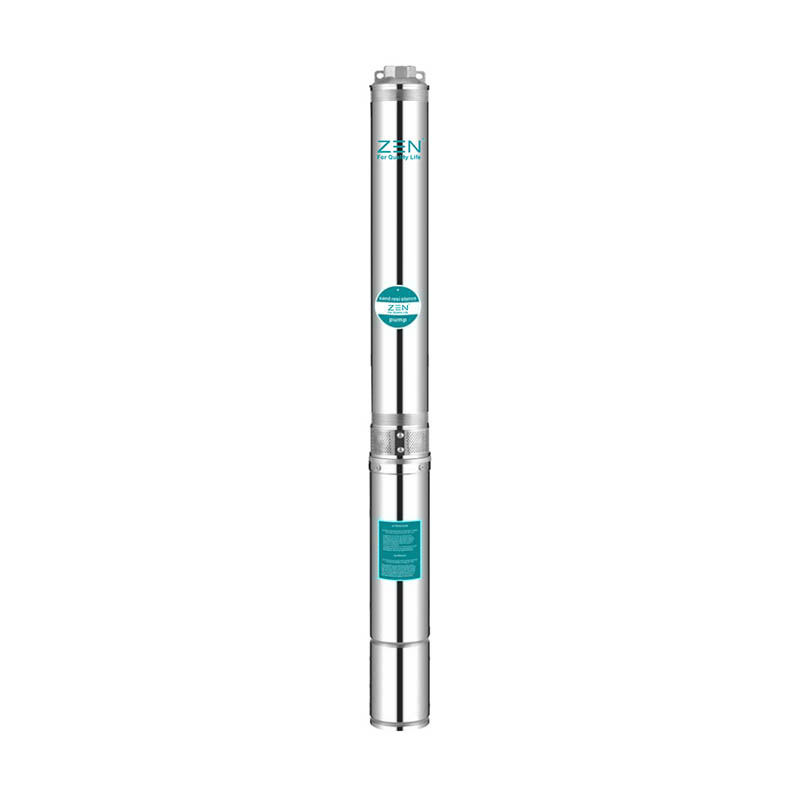

Глубоководный насос из нержавеющей стали 75QJD

Мы гордимся своей приверженностью качеству и удовлетворенности клиентов, поэтому на глубоководный насос ZEN 75QJD из нержавеющей стали распространяется комплексная гарантия и исключительная поддержка клиентов. Идентификатор* 75QJ
75: диаметр отверстия: 78 мм (3 дюйма).
QJ: подводные насосы серии QJ.
D: Однофазный двигатель (трехфазный без D)
1,8: Вместимость (м³/час)
* 10: Сцена
* 0,25: Мощность двигателя (кВт)

Отправить запрос

Описание продукта

Приложение

1. Для подачи воды из колодцев или резервуаров.

2. Используется в бытовых, гражданских и промышленных целях.

3. Для использования в садах и орошения.

Условия эксплуатации

1. Максимальная температура жидкости до +35°С.

2. Максимальное содержание песка: 0,25%.

3. Максимальная глубина погружения: 100 метров.

4. Минимальный диаметр скважины: 3 дюйма.

Электродвигатели и насосы

1. Электродвигатель с несколькими обмотками или полностью закрытым экраном.

2. Три фазы: 380–415 В/50 Гц.

3. Однофазный: 220–240 В/50 Гц.

4. Оборудован блоком управления запуском или цифровым автоматическим блоком управления.

5. Насос рассчитан на нагрузку на обсадную колонну.

6. Стандарты размеров NEMA

Предоставление вариантов по запросу

1. Специальное механическое уплотнение.

2. Другие напряжения или частоты 60 Гц.

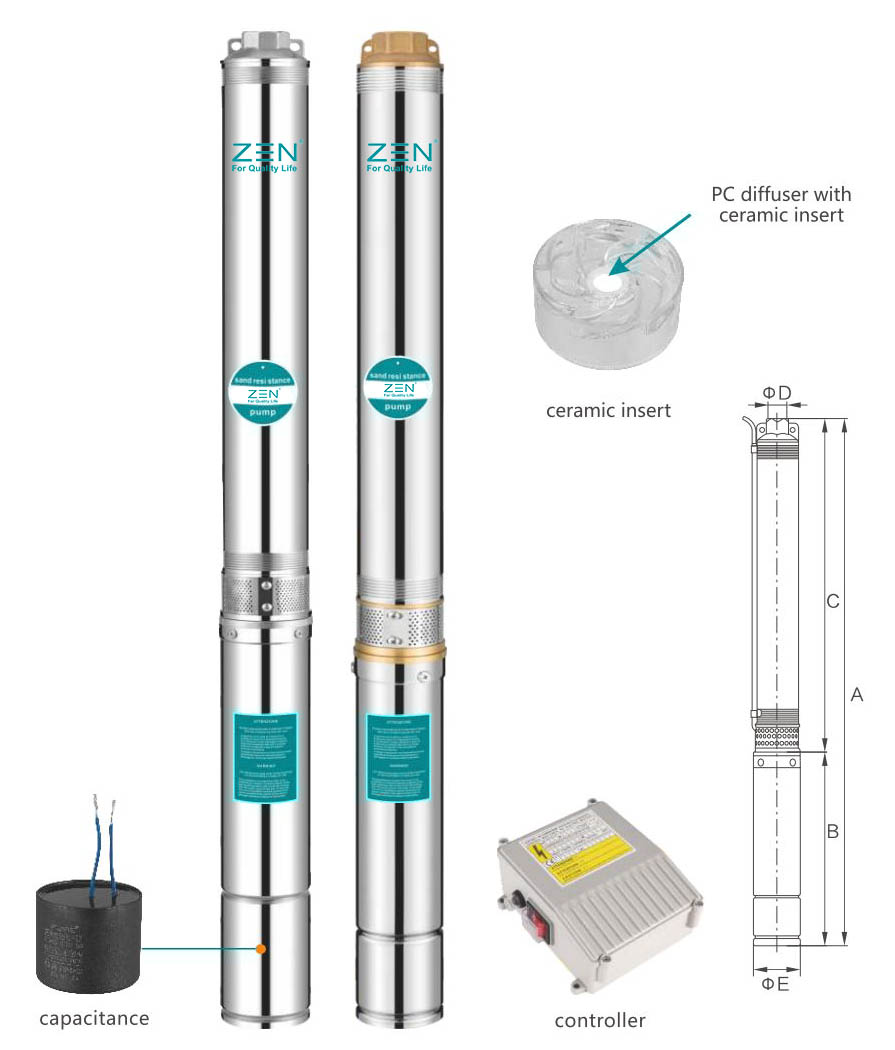

Размер

Парашютистский масштаб
Модель	A	B	C	D	E
75QJD1,8/10-0,25	661	303	358	1¼" - 1½"	ф73
75QJD1.8/14-0.37	786	333	453	1¼" - 1½"	ф73
75QJD1,8/20-0,55	956	373	583	1¼" - 1½"	ф73
75QJD1,8/27-0,75	1149	403	746	1¼" - 1½"	ф73
75QJD1.8/37-1.1	1522	488	1034	1¼" - 1½"	ф73
75QJD1,8/45-1,5	1698	538	1160	1¼" - 1½"	ф73
75QJD2,5/8-0,25	695	303	392	1¼" - 1½"	ф73
75QJD2,5/10-0,37	782	333	449	1¼" - 1½"	ф73
75QJD2,5/15-0,55	998	373	625	1¼" - 1½"	ф73
75QJD2,5/20-0,75	1204	403	801	1¼" - 1½"	ф73
75QJD2.5/28-1.1	1549	488	1061	1¼" - 1½"	ф73
75QJD2,5/36-1,5	1859	538	1321	1¼" - 1½"	ф73

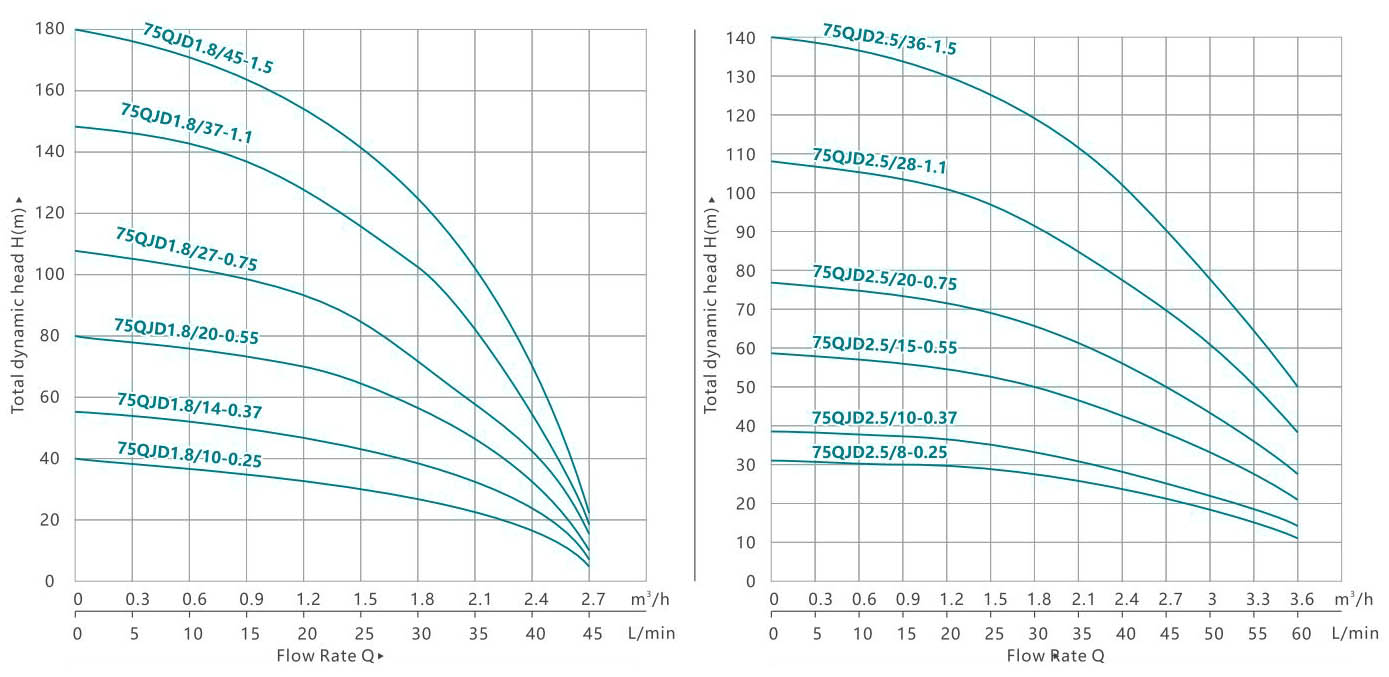

Кривая производительности

Данные о производительности 50 Гц

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	5	10	15	20	25	30	35	40	45
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7
75QJD1,8/10-0,25	75QJ1,8/10-0,25	0.25	0.33	Н(м)	40	39	38	37	35	31	28	22	16	5
75QJD1.8/14-0.37	75QJ1.8/14-0.37	0.37	0.5		56	55	53	51	49	43	39	31	22	7
75QJD1,8/20-0,55	75QJ1,8/20-0,55	0.55	0.75		80	78	76	73	70	62	55	44	31	10
75QJD1,8/27-0,75	75QJ1,8/27-0,75	0.75	1		108	105	103	99	95	84	74	59	42	14
75QJD1.8/37-1.1	75QJ1.8/37-1.1	1.1	1.5		148	144	141	136	130	115	102	81	57	19
75QJD1,8/45-1,5	75QJ1,8/45-1,5	1.5	2		180	176	171	165	158	140	124	99	70	23

Модель		П2		Подача n = 2850 об/мин
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	5	10	15	20	25	30	35	40	45	50	55	60
1~220В/240В	3~380 В/415 В	КВт	HP	Q л/мин м³/ч	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3	3.3	3.6
75QJD2,5/8-0,25	75QJ2,5/8-0,25	0.25	0.33	Н(м)	31	31	30	30	29	28	26	25	22	20	18	14	11
75QJD2,5/10-0,37	75QJ2,5/10-0,37	0.37	0.5		39	39	38	37	36	35	33	31	28	25	22	18	14
75QJD2,5/15-0,55	75QJ2,5/15-0,55	0.55	0.75		59	58	57	56	54	53	50	47	42	38	33	27	21
75QJD2,5/20-0,75	75QJ2,5/20-0,75	0.75	1		78	77	76	74	72	70	66	62	56	50	44	36	28
75QJD2.5/28-1.1	75QJ2.5/28-1.1	1.1	1.5		109	108	106	104	101	98	92	87	78	70	62	50	39
75QJD2,5/36-1,5	75QJ2,5/36-1,5	1.5	2		140	139	137	133	130	126	119	112	101	90	79	65	50

СД(М)/QJD
Взрывоопасный ВИЭВ

Числа	Имя
1	Зажимная пружина
2	Торцевая крышка
3	расширительная втулка
4	Несущий
5	Отношение
6	ротор двигателя
7	Отношение
8	Механическое уплотнение
9	статор электродвигателя
10	Электрический провод
11	Уплотнительное кольцо в форме буквы «О».
12	Топливная камера
13	Стиральная машина
14	Винт
15	Уплотнительное кольцо в форме буквы «О».
16	Винт
17	Болт с двойной головкой
18	Стиральная машина
19	Грецкие орехи
20	Крепёжное кольцо
21	Стиральная машина
22	Песчаная шапка
23	Экранирующая втулка кабеля
24	Винт
25	Крыло
26	Экран
27	присоска кронштейн
28	Кабельный зажим
29	Зажим.
30	Винт
31	Корпус насоса
32	Винт
33	муфта
34	Втулка
35	Здесь
36	Трубка
37	Средний
38	Колесо
39	Регулировочная шайба
40	Крышка диффузора
41	Диффузор
42	Трубка
43	Винт
44	Резиновый подшипник
45	Поддерживать
46	обратный клапан
47	Уплотнительное кольцо в форме буквы «О».
48	Экспорт

Трехфазный асинхронный подводный двигатель 380–415 В ~ 50 Гц

1. Выключатели питания

2. Автоматическое управление кассетами.

3. Трубопровод

4. Клапан

5. Прокладка

6. Статический уровень

7. Верхний полюс

8. Кабель

9. Ну

10. Уровень перемешивания

11. Средний стержень

12. Корпус насоса

13. Нижний полюс

14. Подводные электродвигатели.

220-240 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	220	0.37	Длина кабеля (м)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

380 В/50 Гц Дополнительный кабель

размер	Напряжение (В)	Мощность (кВт)	Сечение кабеля (мм²)	0,7 мм²	1 мм²	1,5 мм²	2 мм²	2,5 мм²	3 мм²	4 мм²	6 мм²	10 мм²	16 мм²	25 мм²	35 мм²	50 мм²
4"	380	0.37	Длина кабеля (м)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6 дюймов		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
